电动汽车驱动系统，作为车辆的核心部件，对动力输出与行驶性能起着决定性作用。其架构设计不仅关乎车辆效率，更直接影响驾驶体验。接下来，我们将深入剖析电动汽车驱动系统的主要架构及关键组件。

电动汽车驱动系统的主要组成部分

电动汽车驱动系统涵盖了多个关键组件，它们共同协作以确保车辆的顺畅运行。这些组件包括：

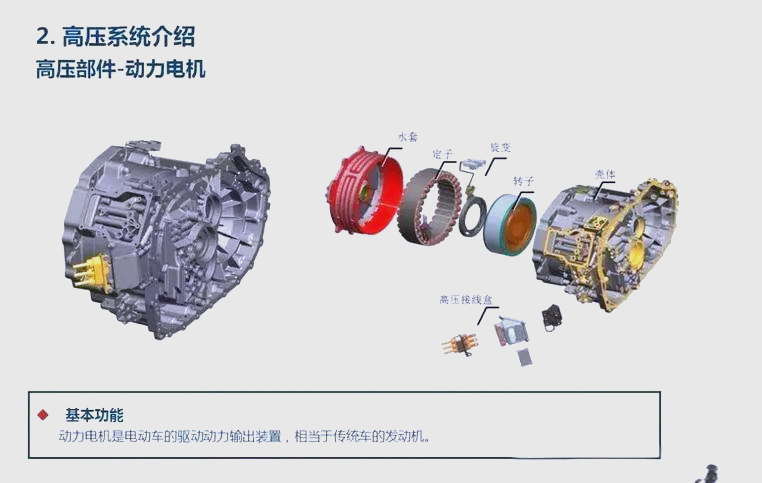

• 电动机（Motor）：其核心作用是提供驱动力，常见的类型有交流感应电动机、永磁同步电动机和直流无刷电动机。
• 逆变器（Inverter）：它将电池的直流电高效转换为电动机所需的交流电，同时负责控制电动机的速度和扭矩。
• 电池（Battery）：作为电能的储存单元，电池为电动机及其他车辆系统持续提供电力。
• 电动机控制器（Motor Controller）：专门负责管理电动机的运行，精细控制其速度、扭矩及转向。
• 传动系统（Transmission System）：它将电动机的动力有效传递至车轮，可能包含单速或多速变速器。
• 减速器（Reduction Gear）：它负责将电动机输出的高转速和低扭矩调整为车轮所需的低转速和高扭矩。
• 差速器（Differential）：在车辆转弯时，差速器允许两侧车轮以不同的速度旋转。
• 车辆控制单元（Vehicle Control Unit, VCU）：它扮演着协调整个驱动系统与其他车辆系统的关键角色。


驱动系统架构类型

电动汽车驱动系统的架构因电动机数量、位置及传动方式的不同而有所差异。以下是几种常见的架构类型：

单电机架构（Single Motor Architecture）
此架构特点为仅配备一个电动机，可安装在前轴或后轴上，负责驱动两个车轮。根据电动机的安装位置，又可分为前轮驱动（FWD）和后轮驱动（RWD）两种形式。此外，单速传动系统被广泛应用，其结构简单，直接通过单速减速器进行传动。

双电机架构（Dual Motor Architecture）
这种架构包含两个电动机，分别置于前轴和后轴，实现四轮驱动功能。通过前后轴驱动方式，每个电动机独立驱动一个车轴，从而优化动力分布并提升操控性。此外，动态扭矩分配技术被用于实时调整前后轴之间的扭矩分配，进一步增强车辆的稳定性和性能。

四电机架构（Quad Motor Architecture）
此架构最为复杂，配备四个独立的电动机，每个电动机分别驱动一个车轮。这种设计提供了极高的灵活性和控制精度，通过独立车轮控制系统，每个电动机能够独立控制其对应的车轮，实现精确的扭矩分配和车轮速度控制，显著提升车辆的操控性和越野能力。同时，电动差速技术也被采用，通过软件和电子控制系统替代传统的机械差速器，进一步优化效率和响应速度。

驱动系统控制技术

为充分发挥电动汽车驱动系统的性能和效率，需要采用复杂的控制技术。其中，矢量控制（也称为场定向控制FOC）是一种关键技术。它能够精确控制电动机的转矩和速度，从而提高动态性能和效率。
直接转矩控制（Direct Torque Control, DTC）

直接转矩控制技术通过直接调节电动机的转矩和磁链，实现了快速的动态响应和高效的控制策略。这种技术使得电动汽车能够更灵活地应对不同的驾驶需求，从而优化了整体性能。

再生制动（Regenerative Braking）

在电动汽车中，再生制动技术被广泛应用于减速过程中。通过将动能转换为电能并储存在电池中，这种技术不仅提高了能源的利用效率，还有助于延长电池的寿命。

智能扭矩管理（Intelligent Torque Management）

智能扭矩管理技术能够根据驾驶情况和路况实时智能地分配电动机的扭矩。这种技术优化了驾驶体验，同时确保了车辆的安全性，使得电动汽车在各种驾驶环境下都能表现出色。

驱动系统中的传动技术

传动系统是电动汽车驱动系统的重要组成部分，其设计对效率和性能有着显著的影响。常见的传动技术包括单速变速器、多速变速器和行星齿轮组等。单速变速器因其简单性而被广泛应用于许多电动汽车中，而高性能电动汽车则可能采用多速变速器来提高加速性能和高速效率。此外，行星齿轮组在一些复杂的驱动系统中被用于实现多速变速或扭矩分配功能。

驱动系统的冷却和热管理

为确保电动汽车驱动系统的稳定性和耐久性，高效的冷却和热管理系统至关重要。液冷系统通过液体介质有效地散热，广泛应用于高性能电动机和逆变器中。对于低功率系统，风冷系统则通过空气流动来冷却组件。同时，热管理集成技术结合电池和驱动系统的冷却需求，进一步优化了整体热效率。这些技术的综合应用，为电动汽车驱动系统的稳定运行提供了有力保障。

驱动系统的未来展望

电动汽车驱动系统未来的发展可能包括：

更高效的电动机设计：随着新型材料和设计的出现，电动机的效率将得到进一步提升，同时成本也会相应降低。

集成驱动单元（IDU）：通过将电动机、逆变器和减速器整合成一个紧凑的模块，设计得到简化，且重量也得到减轻。

智能化和联网控制：利用先进的传感器和通信技术，驾驶体验将更加智能化，同时能量管理也将更加高效。

无线充电和能量传输：在行驶过程中实现无线充电功能，这将极大提高车辆的续航能力，同时为车主带来更多便利。

综上所述，电动汽车的驱动系统架构对其性能和效率至关重要。随着技术的不断进步，现代电动汽车已经能够提供高效、可靠且动态的驾驶体验。展望未来，驱动系统将在性能、集成度和智能化方面持续进步，进一步推动电动汽车的普及和发展。

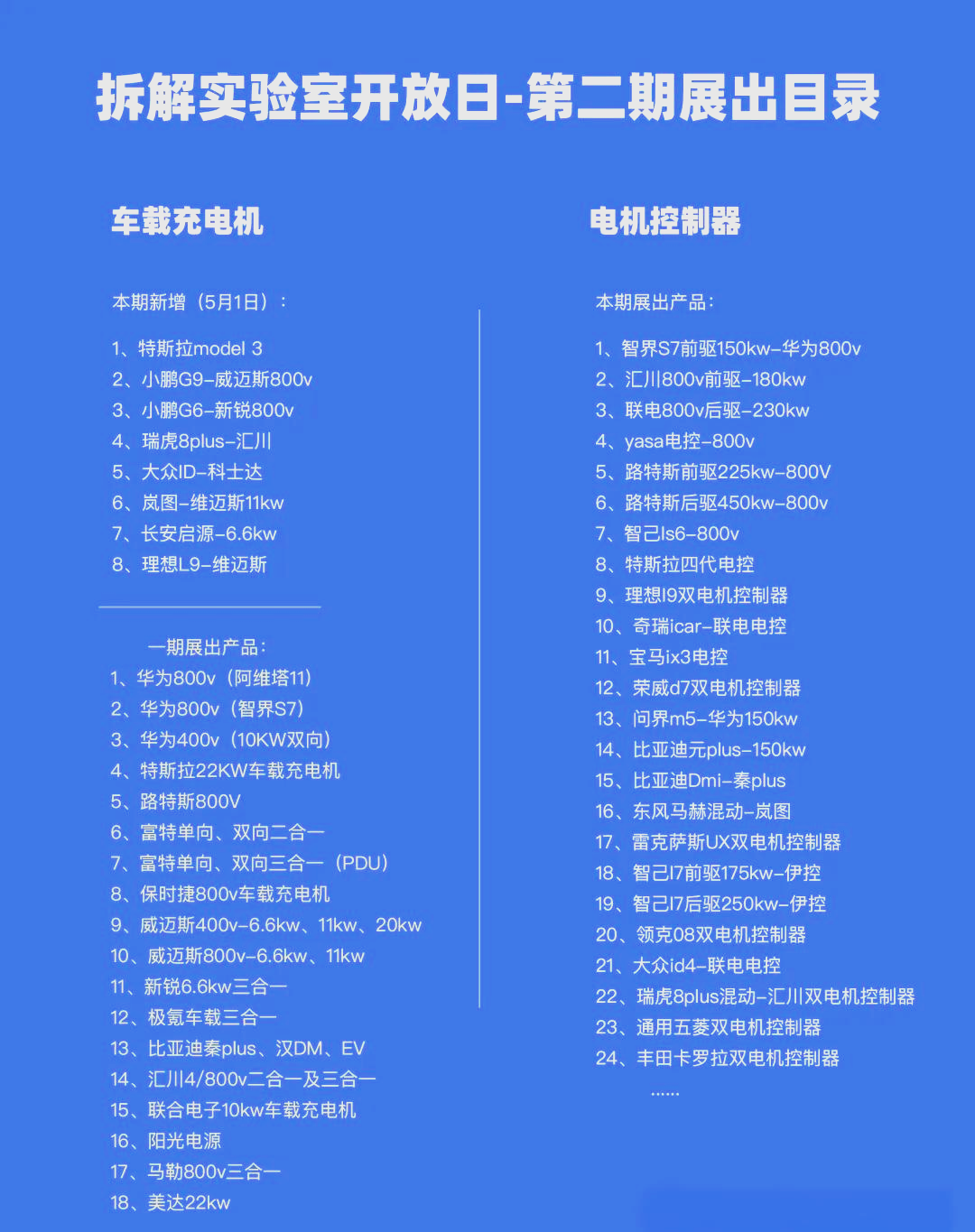

【活动回顾】实验室开放日——OBC专场拆解
