汽车电子控制系统的基础架构

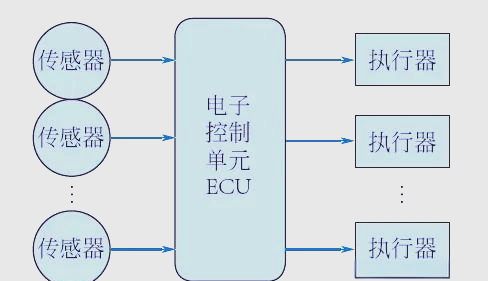

汽车电子控制系统主要由三大部分组成：电子控制单元（ECU）、传感器和执行器。ECU作为系统的“大脑”，负责接收传感器输入的电信号，经过综合分析与处理后，再向执行器输出控制信号，实现对汽车各部件的精准控制。而传感器则如同汽车的“感官”，它将汽车工况及状态等物理参量转化为电信号，供ECU分析使用。执行器则负责根据ECU的指令，迅速响应并驱动被控对象达到最佳工作状态。

此外，汽车电子控制系统还遵循一定的基本原理。在系统设计之初，工程师们会将一系列预先设定好的指令程序储存在ECU的程序存储器中。这些指令程序会依据传感器输入的信号，如发动机转速、进气量等，进行实时调整，以确保汽车各部件能够高效、稳定地工作。
ECU在运行过程中，会持续接收来自汽车各部位传感器的信号。它会对这些输入信息进行综合处理，并与存储器中预设的“标准参数”进行对比分析。基于对比结果，ECU会发出相应的控制指令，指导执行器采取恰当的动作，以确保汽车各部件能够高效、安全地运行。

发动机控制系统

电控燃油喷射系统

汽油发动机的电控燃油喷射系统，核心在于其空气供给与燃油供给的精密配合。空气供给系统负责为发动机提供洁净的空气，并智能调控进气量，以满足发动机在不同工况下的需求。而燃油供给系统则负责精准计量并供应发动机所需的燃油。

在发动机电控燃油喷射系统（EFI）中，电子控制单元（ECU）扮演着至关重要的角色。它依据进气量来初步确定喷油量，并综合运用冷却液温度传感器、节气门位置传感器等传感器信号，对喷油量进行实时修正，以确保发动机在各种运行状态下都能获得最适宜的混合气浓度。这样的控制系统不仅提升了发动机的动力性能，还有助于优化其经济性和排放性能。此外，电控燃油喷射系统还涵盖了喷油正时控制、断油控制以及燃油泵控制等多个方面，共同构成了发动机控制系统的核心。

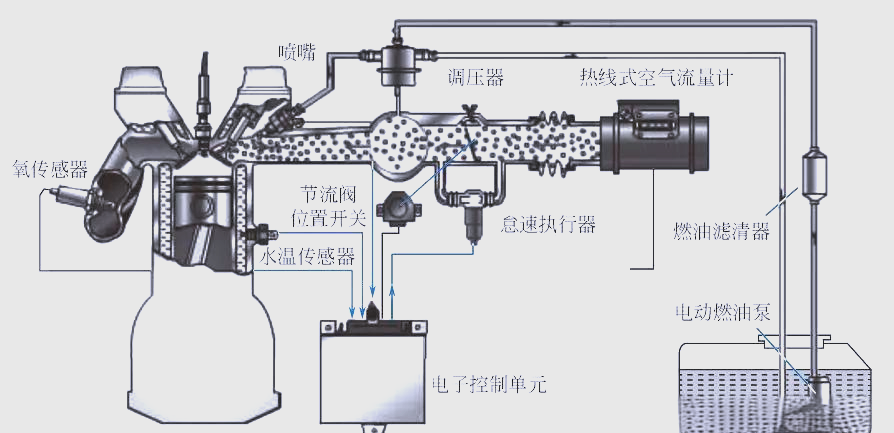

发动机电控燃油喷射系统
电控点火系统

电控点火系统（ESA）的核心任务是精确控制点火提前角。它依托于各种传感器信号，来洞察发动机的工作状态和条件，进而选择最合适的点火时机，以优化发动机的燃烧过程。这一系统不仅有助于提升发动机的动力性能，还能有效改善其经济性和排放性能。此外，电控点火系统还具备通电时间控制以及爆燃控制等多重功能，确保发动机在最佳状态下运行。

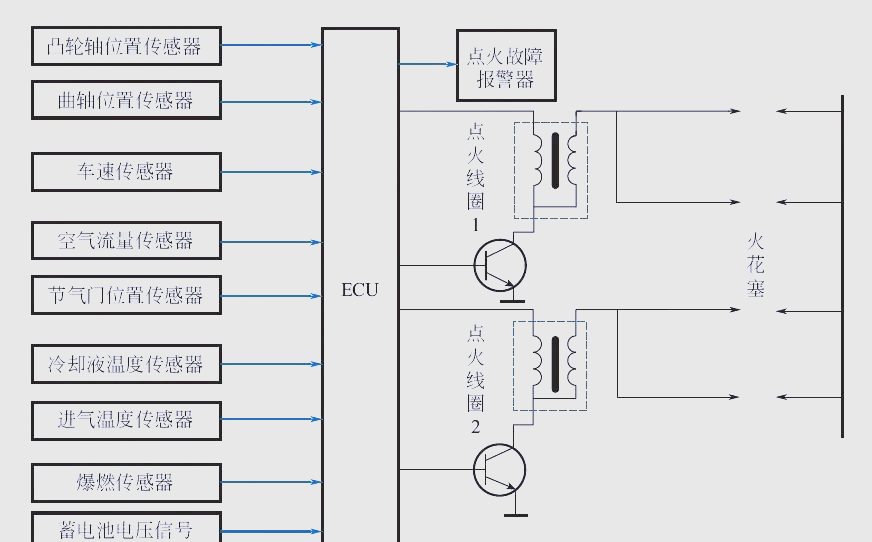

电控点火系统通常由传感器、ECU、点火线圈、火花塞以及点火故障报警器等部件组成。在高压环境下，系统产生火花，准确无误地在最佳时机点燃气缸内的混合气。ECU根据各传感器传来的信息，实施精准控制，确保达到最佳的点火正时。

怠速控制系统

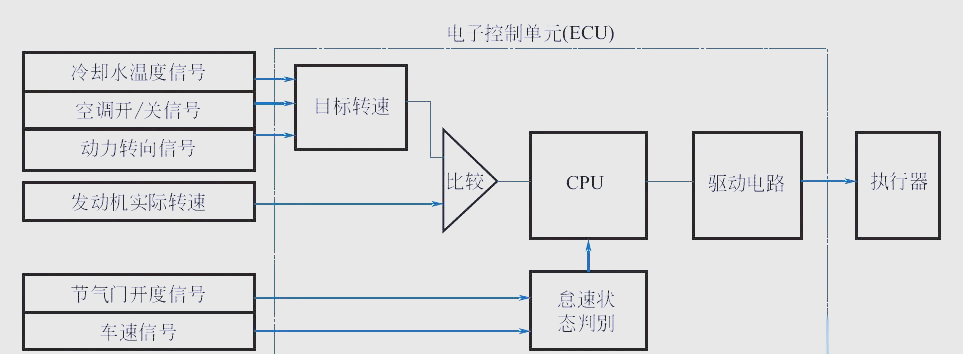

怠速控制系统（ISC）是发动机的重要辅助控制系统。在发动机处于怠速状态时，该系统会依据多种因素，如发动机冷却液的温度、空调压缩机的运行状态以及变速器是否挂挡等，通过怠速控制阀来精细调节发动机的进气量。这样，发动机便能始终以最优的怠速运转，满足各种工况下的性能需求。

排放控制系统
排放控制系统专注于对发动机排放控制装置的电子管理。这涵盖了废气再循环（EGR）的精细调控、活性炭罐电磁阀的精准把控，以及通过氧传感器和空燃比闭环控制、二次空气喷射控制等技术，确保发动机排放符合环保标准。

进气控制系统

进气控制系统旨在根据发动机转速和负荷的变化，智能调节进气量，从而提升发动机的充气效率，进一步优化其动力性能。

增压控制系统

对于配备废气涡轮增压装置的汽车，增压控制系统显得尤为重要。ECU会根据进气管压力的变化，对增压装置进行实时调控，以确保进气增压的强度恰到好处。

巡航控制系统

巡航控制系统允许驾驶人在设定巡航模式后，ECU将根据汽车的运行状态和环境信息，自动调整发动机的工作状态，使汽车得以稳定地维持在设定车速行驶。

警告提示系统

该系统由ECU操控，负责监控各种指示和报警装置的状态。一旦控制系统出现故障或异常情况（例如氧传感器失效、油箱油温过高等），警告提示系统会立即发出警报，提醒驾驶人注意。

自诊断与报警系统

在发动机控制系统中，自诊断与报警系统是不可或缺的一部分。它负责监测控制系统各部件的工作状态，并在检测到故障信号时，通过点亮仪表板上的“CHECK ENGINE”灯等方式，及时向驾驶人发出故障警告。同时，系统还会以设定的数码形式储存故障信息，为维修人员提供故障定位和排查的依据。

失效保护及应急备用系统
失效保护及应急备用系统

失效保护及应急备用系统是发动机控制系统中的一项重要功能。在面对如传感器故障、执行元件失效等突发情况时，该系统能够迅速启动，确保发动机继续以安全稳定的状态运行，最大程度地降低故障对汽车性能的影响。
当传感器或传感器电路出现故障时，失效保护系统会立即启动，依据ECU中预先设定的参考信号值来控制发动机的运行。例如，若冷却液温度传感器电路出现问题，可能会向ECU输入错误的冷却液温度信号，此时失效保护系统将依据设定的标准（如冷却液温度信号80℃）来控制发动机，以防止混合气过浓或过稀，从而确保发动机的稳定运行。同时，若ECU无法接收到点火控制器的点火确认信号，失效保护系统会立即停止燃油喷射，以避免大量燃油进入气缸却无法点火。

若控制系统电脑发生故障，应急备用系统将自动启用，以维持发动机的基本运转功能，尽管可能无法保证其最佳性能。

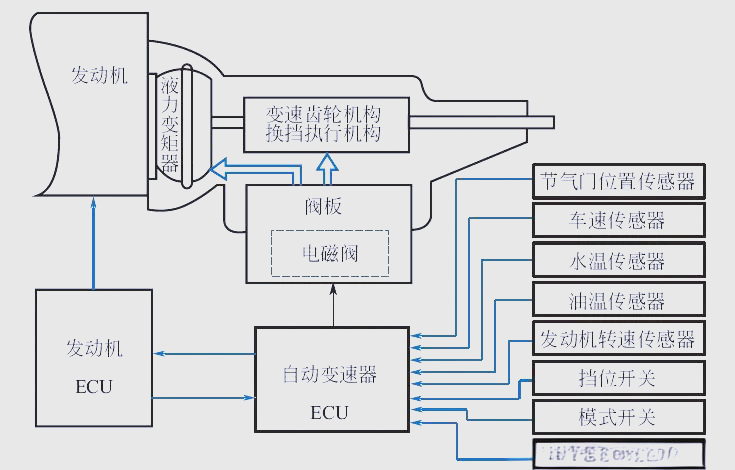

接下来，我们将探讨变速器控制系统。电控液力自动变速器是在传统液力变速器的基础上加入了电子控制系统。它通过传感器和开关实时监测汽车与发动机的状态，并将这些信息转化为电信号输入到电控单元中。电控单元根据这些信号，通过电磁阀精确控制液压装置的换挡阀，从而实现对换挡时刻和挡位的自动控制。同时，各种传感器还将发动机转速、节气门开度、车速等关键参数转化为电信号，输入到ECU中，ECU再根据这些信号发出电子控制指令，通过换挡电磁阀和油压电磁阀转换为液压控制信号。最终，阀板中的控制阀根据这些液压信号指挥换挡执行机构的动作，实现自动换挡。

底盘和车身控制系统

ABC车身控制系统

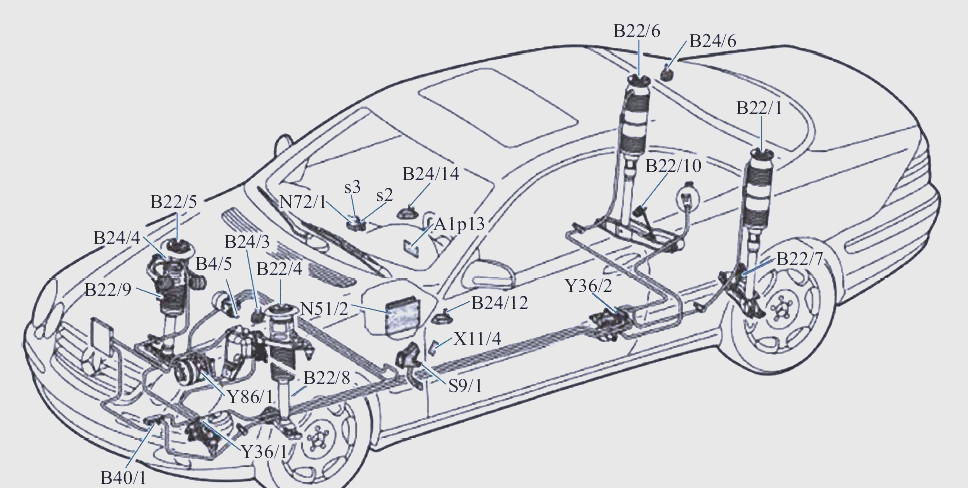

ABC车身控制系统中的悬挂避震装置，巧妙地安装在车轮与车身之间。这一设计巧妙地利用了空气风箱，其中安置了螺旋弹簧与液压缸。螺旋弹簧在车轮方向由弹性盘支撑，并与减震器相连；而在车身方向，则通过一个可移动的轴，使作用在悬挂上的附加力得以通过压力油控制液压缸的伸缩来有效消除。

底盘和车身控制系统

ABC车身控制系统
ABC车身控制系统通过巧妙设计的悬挂避震装置，将车轮与车身紧密相连。该系统利用空气风箱，配备螺旋弹簧与液压缸，实现精准的减震效果。在车轮方向，弹性盘支撑螺旋弹簧，并与减震器相连；而在车身方向，通过可移动轴传递附加力，利用液压缸的伸缩动作消除震动。

DSC车身动态控制系统

宝马汽车DSC车身动态控制系统融合了ASC自动稳定控制系统和牵引力控制系统。它能够监测驱动轮的滑转趋势，并通过选择制动来控制滑转，从而保持车辆的稳定。在冰雪、沙漠或沙砾路面上，驾驶员只需简单操作，即可进入DTC模式，增强牵引力。此外，DSC系统还提供CBC弯道制动控制，通过非对称制动力消除转向过度趋势。

EBA紧急制动辅助装置

在紧急情况下，驾驶员可能需要突然施加大量制动力，或反应时间较短。此时，EBA紧急制动辅助装置能够发挥关键作用。它能在驾驶员初步制动时感知到制动需求，并预先增加制动力，为驾驶员提供及时的制动支持。
EBA紧急制动辅助装置通过监测驾驶员踩踏制动踏板的速率来感知制动需求。一旦EBA察觉到制动踏板的压力异常增加，它会在极短时间内启动全部制动力，反应速度远超一般驾驶员。这一功能显著缩短了紧急制动时的距离，有效预防了在拥堵交通中的追尾事故。

EBD电子制动力分配控制

汽车在制动时，如果四个轮胎所附着的地面条件各异，例如一侧轮胎在湿滑路面上而另一侧在干燥路面上，那么四个轮胎与地面的摩擦力将会有所不同。为了防止因制动力分配不均而导致的打滑、倾斜和侧翻等问题，EBD系统会在汽车制动的瞬间迅速计算出每个轮胎的摩擦力数值，并据此调整制动装置，以确保制动力与摩擦力的匹配，从而保证车辆的稳定性和安全性。

此外，在紧急刹车情况下，车轮抱死可能导致车辆失控。然而，EBD系统能够在ABS启动之前就预先平衡每个车轮的有效抓地力，有效防止甩尾和侧移现象的发生，并进一步缩短制动距离。可以说，EBD是ABS系统的重要辅助功能，它能够显著提升ABS的性能。

EDS电子差速锁

EDS电子差速锁是ABS系统的一种扩展功能。它能够监测汽车的轮子是否失去了着地摩擦力，从而对车辆的加速打滑进行精确控制。配备EDS的车辆可以更有效地利用地面附着力，提升车辆在倾斜路面上的行驶性能。需要注意的是，EDS系统有一定的速度限制，通常在车速低于40公里时才会启动工作，主要用于防止起步和低速时的打滑现象。

ESP电子稳定系统

ESP电子稳定系统主要用于支援ABS及ASR（驱动防滑系统，又称牵引力控制系统）的工作。它通过分析从各传感器传来的车辆行驶状态信息，向ABS和ASR发出纠偏指令，以帮助车辆维持动态平衡。在各种驾驶条件下，ESP都能确保车辆保持最佳的稳定性，尤其在转向过度或转向不足的情况下，其效果更为显著。
TCS牵引力控制系统
TCS，即牵引力控制系统，又称循迹控制系统。其核心功能在于侦知轮胎贴地性的极限，并在轮胎即将打滑的瞬间作出反应。通过自动降低或切断传至打滑车轮的动力，TCS确保汽车保持循迹性，防止方向失控。这一系统特别适用于光滑路面制动、汽车起步或急加速时的驱动轮打滑情况，以及在冰雪等光滑路面上可能出现的方向失控危险。

TCS依靠电子传感器探测到从动轮速度低于驱动轮时的打滑特征，进而发出信号，通过调节点火时间、减小气门开度、减小油门、降挡或制动车轮等方式，确保车轮不再打滑。这一系统不仅提高了汽车行驶的稳定性，还优化了加速性和爬坡能力。当TCS与ABS配合使用时，两者的协同效应将进一步增强汽车的安全性能，通过共享的轮速传感器和行车控制单元，不断监视各轮转速，及时作出反应，防止车辆失控甩尾。
