深入解析KL15与KL30：汽车电源的两大关键概念
若你向人问及KL15与KL30，或许他能详述其义。但若进一步追问，KL这两字母究竟何意，他或许会茫然摇头。至于为何选用15和30这两个数字，他可能只会反问你：“那你知道吗？”

接下来，让我们快速了解。KL，作为德语Klemme的缩写，代表着ECU的Pin针脚。那么，为何要选取15和30这两个数字呢？这其中有何深意？或许，对于汽车行业的专业人士来说，这并不难理解。但若你是个汽车小白，可能会对此感到困惑。不过没关系，让我们一同探寻答案。

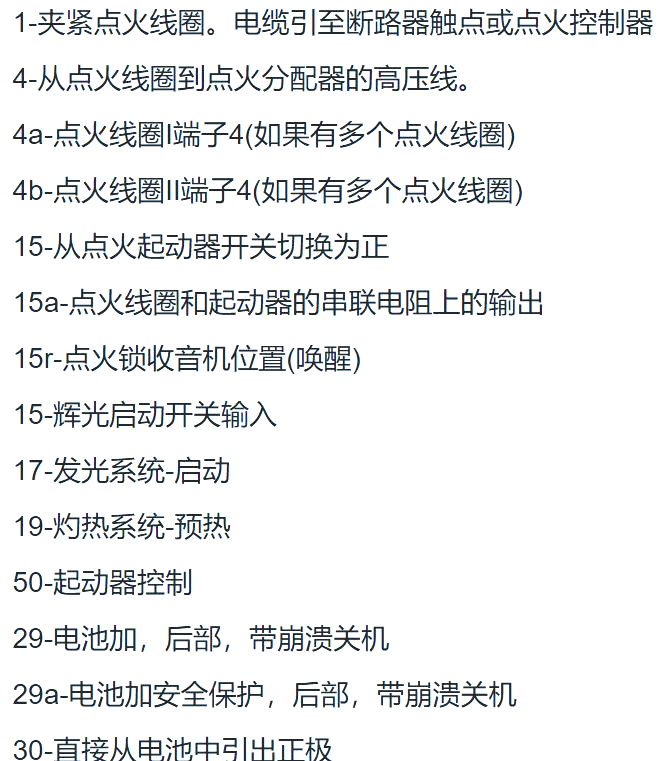

懂了没有，KL15与KL30的命名并非随意，而是有深意的。在汽车行业中，这样的命名方式类似于对芯片引脚的描述，就像在Excel中随意拉取的序号。点火信号被排列到了15，因此得名KL15；而常电信号则排到了30，因此被称为KL30。这种命名方式显得随意而自由，但也彰显了标准制定者的权威。不得不提的是，德国汽车行业的标准化制定确实令人瞩目。

KL30，通常被称为“常电”或“30电”，它连接在汽车电池上，不会受到钥匙开关的影响，从而确保电控单元ECU持续供电。而KL15，则被称为“IG电”或“15电”，它仅在点火开关打开时才会通电。此外，还有KLR模式（R代表Radio），这是一种汽车电源的ACC模式，允许娱乐系统和车身系统等正常工作，但动力系统则不会启动。

随着汽车行业的飞速发展，新能源车正逐步占据市场份额，许多燃油车的部件如起动机、发动机和变速器等已逐渐消失。因此，在讲解汽车电源概念时，我们首先需要明确燃油车与新能源车的界限。对于新能源车的PEPS一键启动功能，我们将在后续章节中详细探讨。

接下来，让我们回到燃油车的电源系统上来。从考古的角度看，燃油车的电源系统始于钥匙启动。

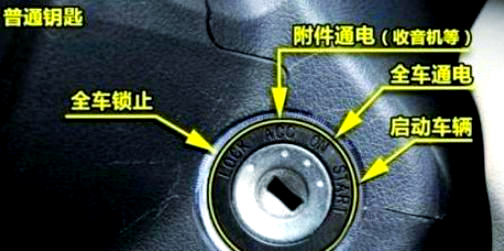

点火开关在汽车中扮演着至关重要的角色，它具有四个不同的档位：LOCK（关闭档）、ACC（附件档）、ON（点火档）和START（起动档）。这些档位设置不仅是为了车主用户的使用便捷，更在汽车电子行业中有着特定的含义。实际上，这四个档位分别对应着四种不同的电源模式：OFF模式、ACC模式、RUN模式和CRANK模式。

在OFF模式下，只有KL30接通，此时仅有少量的ECU能够工作，例如防盗器等，为车辆提供基础的安全保障。

进入ACC模式后，附件开始通电，该模式对应着收音机、车窗、空调等车身系统的开启，为车主提供舒适的驾驶体验。

当点火开关拧至START位置时，车辆进入CRANK模式，也就是发动机点火状态。此时，KL15接通，发动机开始启动。一旦发动机成功点火，钥匙会自动反弹至ON位置，也就是RUN模式。

在RUN模式下，发动机正常运行，同时发电机也开始工作，为蓄电池充电，确保车辆电力系统的稳定。

随着汽车行业的不断发展，新能源车逐渐成为市场的新宠。然而，无论是燃油车还是新能源车，其电源系统的基本原理和架构都是相似的。在后续的章节中，我们将深入探讨新能源车的PEPS一键启动功能等前沿技术。

随着汽车电子技术的进步，CAN总线逐渐展现出其显著优势，逐渐替代了车辆中繁杂的线束。这一变革也推动了CAN信号在逐渐取代KL15电的发展趋势。当CAN总线上发送出OFF、ACC、ON、CRANK等信号时，各ECU会根据自身需求进入相应的休眠或工作状态。

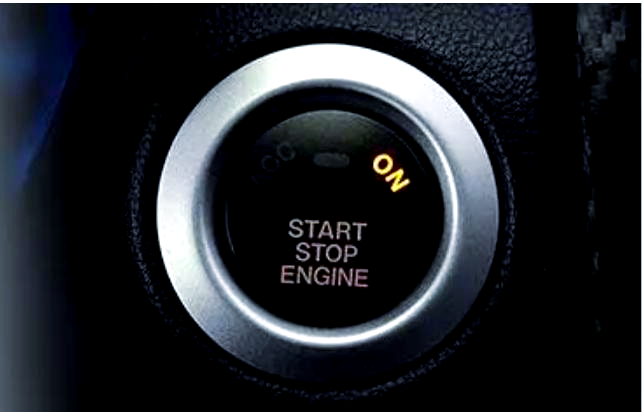

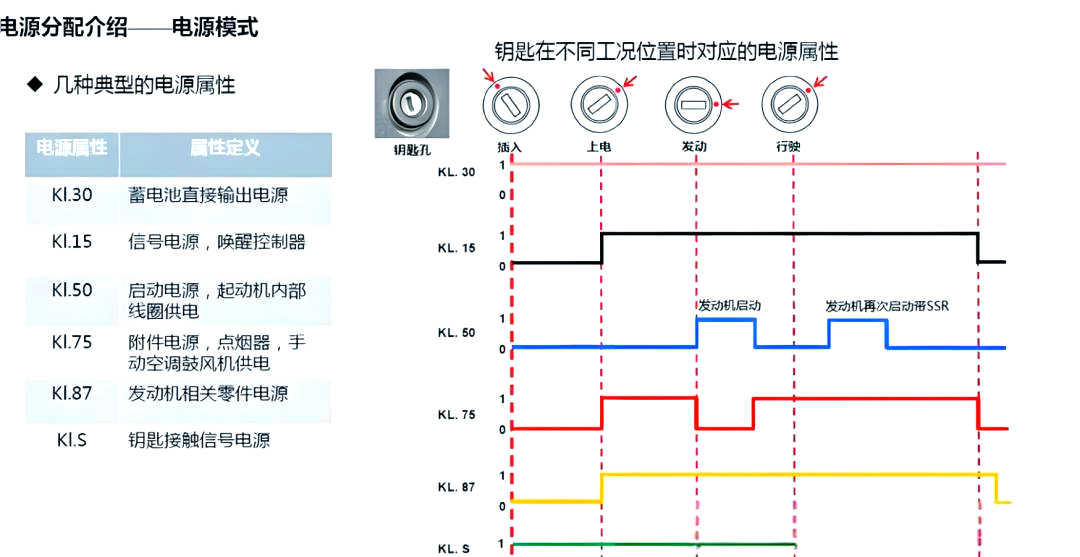

在燃油车时代，点火开关的四个模式一直沿用至今。在无钥匙启动系统PEPS中，这些模式同样适用。您可以亲自体验，通过短按实现上电并进入ACC模式，长按则触发CRANK模式，而松开后的状态即为ON模式。若您对此感兴趣，可以深入了解燃油车启动时的时序图。

线束原理解析

在汽车电子系统中，KL30与KL15的存在意义常被提及。KL30类似于电风扇的电源插口，主要负责为风扇提供电力。而KL15，则更像是我们日常使用的开关按钮，它承载着表达启动意图的重要功能。

随着新能源时代的到来，PEPS系统所发出的CAN信号，可以看作是风扇遥控器的电信号。这种电信号不仅便捷高效，更成功地取代了传统的物理按钮信号，为汽车电子技术的进步注入了新的活力。

接下来，我们将通过一个简化的线束原理图，来深入探讨汽车电子系统中的线束原理。

蓄电池的电能经过保险盒，会分流成KL30和KL15两路，它们共同为ECU提供电力。当车辆启动后，KL30和KL15的供电将由发电机接管，同时，发电机还会为蓄电池进行充电。需要注意的是，发电机的电压通常高于蓄电池的12V，因此它负责供电。这样，大家是否已经理解了呢？
