油门踏板传感器详解：故障与检测指南

1. 概述：油门踏板位置传感器，是汽车电子控制系统中的重要组成部分。根据其结构原理，市场上的油门踏板传感器主要分为电位计式和霍尔式两大类。电位计式传感器属于接触式，而霍尔式则为非接触式。这两种类型的传感器都采用双模组设计，以共同反馈油门的位置信号。此外，也有部分车型采用单模组传感器配合怠速开关的方式进行数据采集。

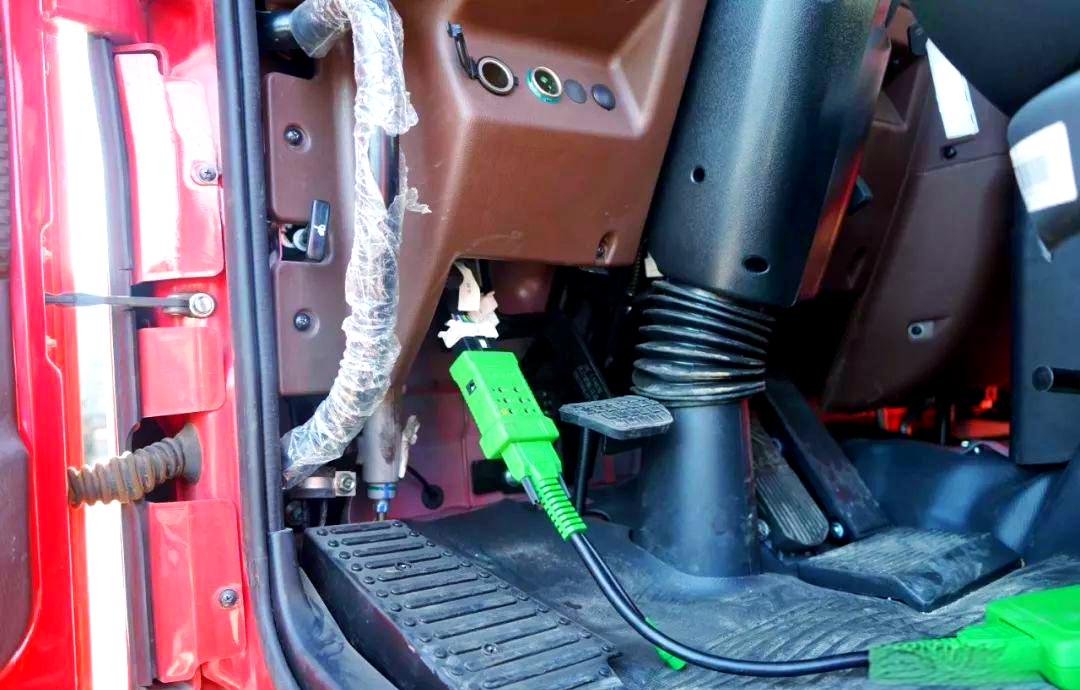

2. 安装位置：油门踏板传感器通常被安装在驾驶室的驾驶员前方，便于实时监测和反馈油门踏板的运动状态。


3. 类型划分：油门踏板传感器主要可分为三种，其中一种为六线两组传感器，例如欧曼油门踏板所采用的设计。

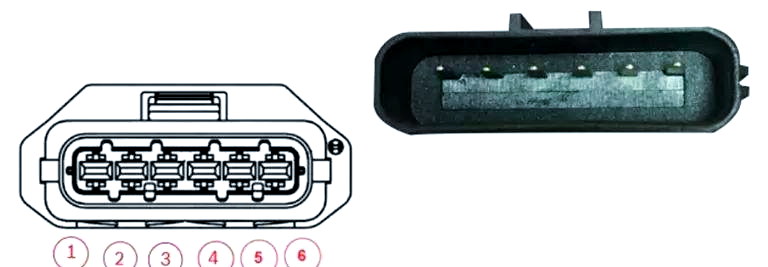

4. 针脚图详解：

    （此处可接续关于针脚图的详细描述或图示） 例如，六线两组传感器通常具有特定的针脚配置，如欧曼油门踏板传感器所示。了解这些针脚图对于维修和更换传感器至关重要。

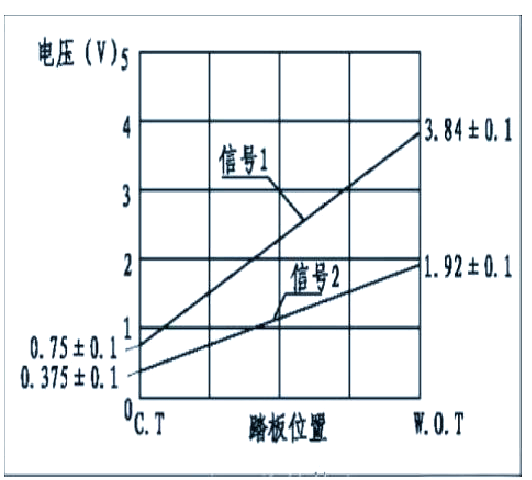

简而言之，电子油门踏板实质上是一个双滑动电阻器，其两个信号输出之间存在成倍关系，即信号1的电压是信号2的两倍。为了检测电子油门踏板传感器的故障，我们可以按照以下步骤进行操作：首先，将电子油门踏板传感器与接插件正确连接，然后启动柴油机，并踩下电子油门踏板。在此过程中，我们在传感器的信号线上接入一个电压表，以观察不同油门开度下电压表上的电压降情况。同时，我们还需要了解自由状态下各针脚间的电阻值，这是诊断传感器故障的重要依据。
在诊断电子油门踏板传感器时，我们需要了解自由状态下各针脚间的电阻值。根据提供的数值，1与5针脚间的电阻值为1.60KΩ，而5与6针脚间的电阻值为1.03KΩ。这些数据对于判断传感器是否正常工作至关重要。
在诊断电子油门踏板传感器时，我们还需要获取其他针脚间的电阻值。具体而言，1与6针脚间的电阻值应为2.39KΩ，2与3针脚间的电阻值为1.21KΩ，3与4针脚间的电阻值为1.09KΩ，而2与4针脚间的电阻值则为1.94KΩ。这些数据同样对于评估传感器的状态至关重要。

5. 可能出现的症状：
发动机故障灯亮起，启动后发动机转速上升至约1100转，随后进入跛行回家模式。

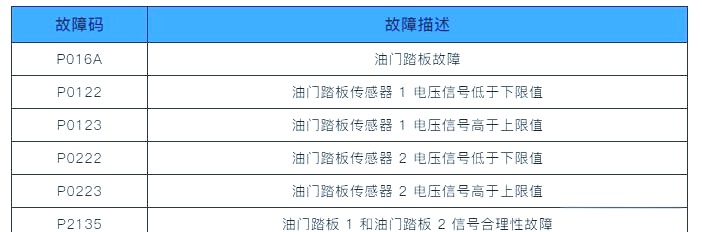

6. 故障码解读：

在发动机出现上述症状时，通常会有相应的故障码出现。通过读取故障码，可以进一步了解发动机故障的具体原因。不同的故障码对应着不同的故障情况，为维修人员提供了重要的参考信息。


7. 电子油门失效策略：

电子油门失效可能由以下几种情况触发：
① ECU检测到电子油门信号出错；
② 油门接插件脱落；
③ 两路油门信号中任何一路出现故障，或两路信号不一致；
④ 油门开度与刹车踏板逻辑关系出现错误。

在以上任一情况下，ECU会采取以下措施：
点亮故障指示灯；
生成相应的故障码，如P0123/P0122/ P2135 /P0222/P0223/ P2299，以指示油门失效；
发动机启动后，以及随后的运行过程中，将维持跛行回家模式，即发动机转速限制在1000rpm左右。
