揭秘隔膜阀的工作原理及其在汽轮机中的关键作用

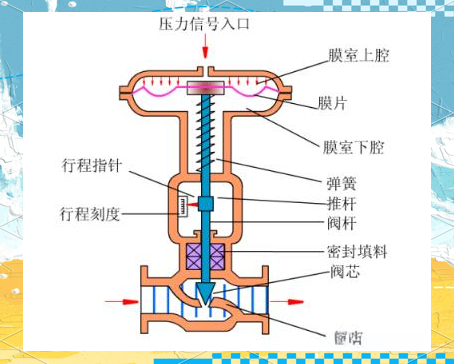

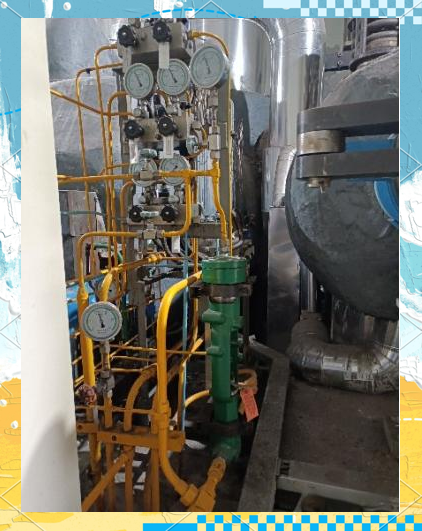

隔膜阀，不同于常规阀门，其核心部件是橡胶膜片，它负责控制流体的通断。在汽轮机的工作过程中，润滑油系统的安全油会进入隔膜阀内的活塞上方油室。随着安全油的积累，膜片会推动阀杆，进而带动阀芯，克服弹簧的阻力，使隔膜阀得以关闭，从而阻断EH油危急遮断油母管的泄油路径，使EH系统得以正常运行。一旦汽机挂闸成功，若发生机械超速或手动打闸等紧急情况，危急遮断滑阀会泄去低压安全油，导致作用在膜片上部的油压瞬间释放。在弹簧力的作用下，隔膜阀将开启，AST母管的油压随之泄去，最终实现主汽门和调门的关闭。
