气缸盖部件详解：功能与安装要点一览
气缸盖部件是发动机的重要组成部分，它位于发动机上部，与活塞、气缸等部件紧密相连。这一部件不仅具有密封作用，还能引导燃烧过程，确保发动机能够高效、稳定地运行。在安装气缸盖部件时，需要特别小心谨慎，遵循一定的安装顺序和技巧，以确保其能够发挥应有的作用。
一、气缸盖部件的至关重要作用
气缸盖部件作为发动机的枢纽，其作用不容忽视。它不仅负责密封气缸，防止气体泄漏，还引导燃烧过程，确保发动机能够高效且稳定地输出动力。在发动机的复杂结构中，气缸盖部件扮演着至关重要的角色。
1、气缸盖部件的首要职责是密封气缸的上端面，与活塞、气缸套共同构成燃烧室，为发动机的燃烧过程提供必要的密封环境。
2、此外，气缸盖部件还承担着安置进、排气道，以及进、排气门等关键零部件的任务。这些部件的合理布局，能够确保发动机的换气和燃烧过程得以顺畅进行，从而保障发动机的高效稳定运行。
1、气缸盖的构造涵盖了气缸盖组件、进排气门组件、气门摇臂机构、火花塞上下护套以及气缸盖罩壳等多个部分。其中，气缸盖组件是核心构成，它包括气缸盖本身，以及气门导管、火花塞下护套、火花塞上护套、锌块和堵头等众多部件。
（1）气缸盖组件详解
气缸盖采用耐热合金铸铁精制而成，其底部布局了两个进气门座孔和两个排气门座孔，这些座孔与内部精心布置的进、排气道紧密相连。气缸盖的前端面设有方形进气口，与进气管相连；其后端面则设有圆形排气口，与排气管相通。每个进、排气座孔处都巧妙地镶入了耐热合金座圈，这些座圈与座孔采用过盈配合，确保了密封性能。在装配时，通常会采用液氮冷装工艺，以保证座圈的精准安装。
对应于四个气门座孔的上方，分别装有四个气门导管，它们不仅用于安装气门，还为气门的往复运动提供了导向。这些导管由铁基粉末冶金精心制成，以过盈配合的方式压装在气缸盖的导管座孔内，从而确保了气门的顺畅运动。
此外，气缸盖还设计了冷却水腔，以应对其直接受到燃气高温作用的问题。冷却水腔通过缸盖底面上的四个串水孔与机体水套相连通，形成一个高效的冷却系统。其中，冷却水腔中间的水平隔板巧妙地控制了冷却水的流向，先冷却底部炽热区，然后绕过隔板冷却上部，最后通过左上端的回水口流入冷却系统回水总管。这样的设计不仅提高了对缸盖底部的冷却效果，还有效地减少了气门的磨损，改善了火花塞的工作条件，并确保了气缸盖不会因过高热应力而出现裂纹。
在气缸盖中央位置，还特别装有火花塞下护套，其作用是密封缸盖内部的冷却水腔。护套的下端与气缸盖座孔紧密固定在一起，上端则装有两道O形密封胶圈，以增强密封效果。安装时，护套的配合表面会涂上铅油，以确保冷却水能直接从护套外圆表面流过，从而有效地冷却火花塞。此外，为了进一步保护火花塞及燃烧室不受机油的污染，还在下护套上端加装了一个火花塞上护套。
气缸盖的两侧及顶面均精心设计了铸造工艺孔，这些孔口均采用堵头进行严密密封。每个堵头内侧都巧妙地装入了锌块，其目的在于抵御冷却水对气缸盖内壁的潜在化学腐蚀。由于锌的化学性质比铸铁更为活泼，因此，在发生化学腐蚀时，冷却水会首先与锌发生反应，从而有效地保护了气缸盖。这些堵头与座孔之间采用过盈配合，安装时需使用专用工具进行压入，并在装配前对周边密封面涂上铅油，以确保安装过程中的密封性。此外，在使用过程中，这些堵头不得随意拆卸，以防止可能出现的漏水情况。若需对内部水道进行清理或更换锌块，应确保同时更换堵头，以保持其良好的密封性能。
2、进、排气门组件
（1）气门
每个气缸盖都配备了两个进气门和两个排气门，它们均由优质合金钢精制而成。这些气门的配合锥面与杆部顶端都焊接了钴基或铬基耐磨合金，旨在增强气门的耐磨性。气门杆部与头部以大半径圆弧相连，旨在降低气体流通时的阻力并减少应力集中。尽管进、排气门外观相似，但它们的材料、密封锥角和杆部尺寸各有差异，因此不可混用。
（2）气门弹簧
每个气门都装设了内、外两个弹簧，且它们的旋向相反，旨在防止一根弹簧断裂后嵌入另一根弹簧造成事故。这些弹簧采用弯螺距结构，以避免工作时的共振，并确保工作的稳定性。装配时，应确保螺距较小的一端朝下。
（3）锁紧装置
锁紧装置包含弹簧上座、弹簧下座、气门扣瓦、平垫及孔用弹性挡圈。弹簧上座压在气门弹簧上，其内部设有倒锥孔和挡圈槽。扣瓦为两个半锥体组合件，嵌入气门杆上端的槽内，并通过气门弹簧的力进行锁紧，同时产生一定的预紧力。在扣瓦的上端面处，装有平垫和孔用挡圈，以防止扣瓦脱落。
（4）气门座圈
每个气门座孔都镶有耐热合金座圈。尽管进、排气门座圈外观相似，但它们不可互换。排气门座圈内孔中央设有一环形沟槽，而进气门则无此设计。座圈与座孔通过过盈配合进行连接。
3、气门摇臂组件
气门摇臂组件是发动机配气机构的重要部分，它主要包括进气门摇臂、排气门摇臂、摇臂座、摇臂轴以及摇臂横桥等几个关键部件。
（1）气门摇臂组件的结构

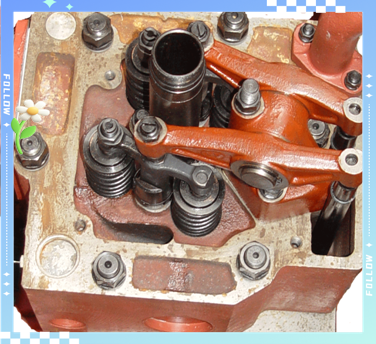

摇臂座被稳固地安装在气缸盖上，而进、排气摇臂则通过摇臂轴被支承在摇臂座的两侧。摇臂的一端设有摇臂凸头，与挺杆相接触，另一端则通过调节螺钉与摇臂横桥相连，从而实现对进、排气门间隙的精确调节。
摇臂轴采用空心设计，其两端用堵头进行密封。机油通过气缸盖油道进入摇臂座下部的油腔，再经由摇臂座和摇臂轴上的油孔，流入摇臂轴的空心油腔内。在摇臂轴的两端，与进、排气摇臂的配合面处，加工有专门的油孔，机油由此送入两摇臂的衬套处。这样，一部分机油直接用于润滑摇臂衬套，而另一部分则经由摇臂内的油孔，分别润滑摇臂的两端以及挺杆、滚轮摇臂组件。
（2）摇臂横桥组件的功能与结构
摇臂横桥被设计成可以套装在拨叉的导向柱上，并能在导向柱上沿轴向自由移动。拨叉则以过盈配合的方式固定在气缸盖上。
横桥的两端分别通过调节螺钉和横桥凸头与同名气门接触，从而实现对同名气门的同步开启和关闭的控制。在横桥的一端还设有调节螺钉，用于调整横桥的水平度，确保横桥的两触点能够同时与气门顶部接触，实现气门的同步开启和关闭，并防止因拨叉组受力不平衡而导致的损坏。
4、气缸盖罩壳组件
气缸盖罩壳组件由上、下罩壳构成，这两者均为铸铝材质，并通过螺栓紧密地固定在气缸盖的上端面。为了确保密封性能，在上、下罩壳之间以及下罩壳与气缸盖之间，都装有专门的密封圈。在拆卸或安装这些罩壳时，需注意不要过度拧紧螺钉，以防密封圈因变形而失去弹性，从而影响其重复使用。
