汽车空调制冷系统剖析：核心组件及其运作机理

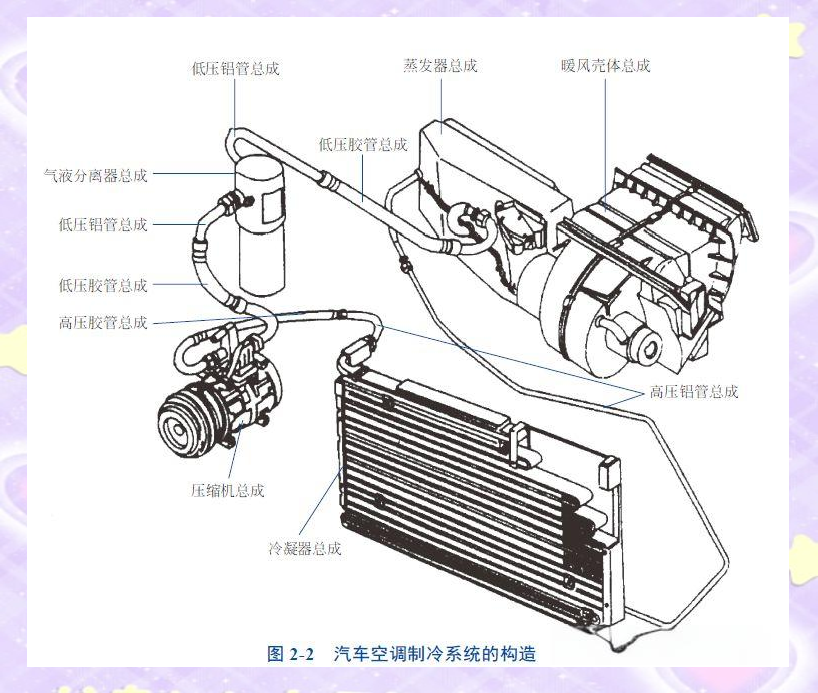

汽车空调制冷系统，这一复杂而关键的车辆部件，涵盖了压缩机总成、蒸发器总成以及冷凝器总成等多个核心组件。这些组件相互协作，共同构成了汽车空调制冷系统的完整架构，为驾驶者与乘客提供舒适的乘车环境。接下来，我们将深入探讨这些核心组件及其工作原理。

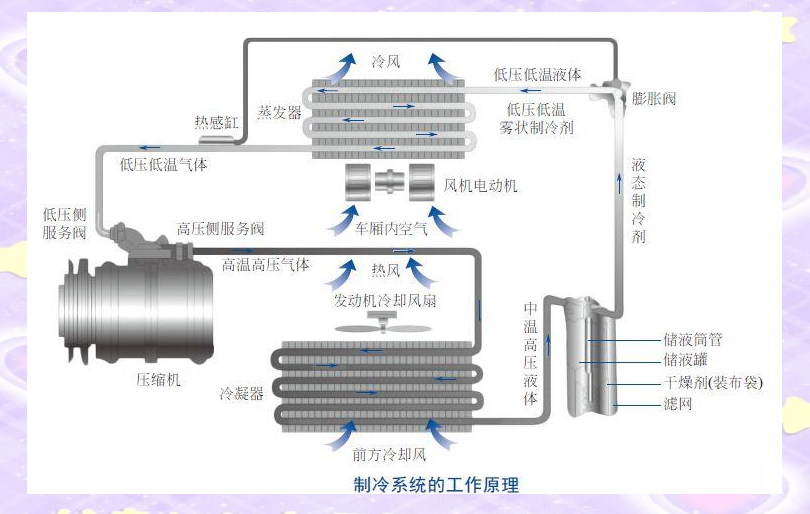

由发动机驱动的压缩机负责将气态制冷剂从蒸发器中抽出，并推送至冷凝器。在冷凝器中，高压气态制冷剂发生液化，同时进行热交换以释放热量，这些热量随后被车外的空气带走。接下来，高压液态制冷剂经过膨胀阀的节流作用，实现降压。低压液态制冷剂在蒸发器中气化，同时进行热交换以吸收热量，这一过程使得蒸发器周围的空气得以冷却。这些冷却的空气随后被鼓风机吹入车厢内。在此过程中，气态制冷剂再次被压缩机抽走，并送回冷凝器，从而形成了一个封闭的循环系统。通过这一连续的过程，制冷剂不断将车厢内的热量排出至车外，使车厢内的温度维持在适宜的水平。

1. 压缩机的工作原理与作用

压缩机在制冷系统中扮演着至关重要的角色。它负责将气态制冷剂从蒸发器中抽出，并推送至冷凝器，从而启动整个制冷循环。其工作原理基于发动机的驱动，通过一系列精密的机械运动，实现对制冷剂的高效传输与压缩。这一过程不仅为制冷系统提供了源源不断的动力，还确保了车厢内温度的稳定与舒适。

1. 压缩机在汽车空调制冷系统中的核心地位

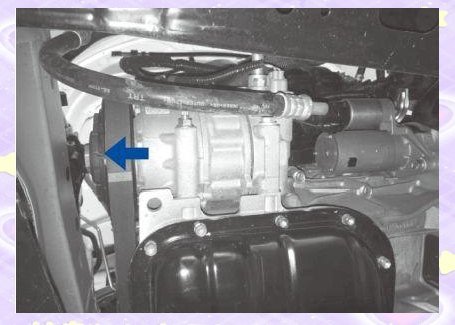

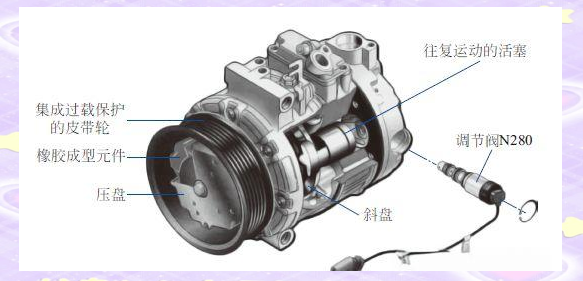

   压缩机，被誉为汽车空调制冷系统的“心脏”，承担着至关重要的角色。它不仅维持着制冷剂在系统内的持续循环，还负责吸入蒸发器产生的低温低压制冷剂蒸气。通过精密的压缩过程，制冷剂蒸气的压力和温度得以显著提升，随后被高效地送往冷凝器，从而确保了整个制冷系统的稳定运行和车厢内温度的舒适度。




2. 工作原理

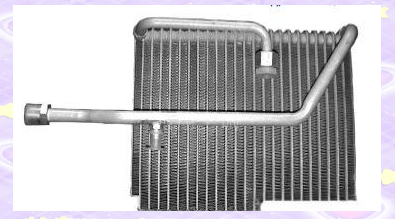

当制冷剂从膨胀阀或节流孔管流出后，它直接进入蒸发器。由于体积的突然膨胀，制冷剂转变为低温低压的雾状物微粒液体。这种状态的制冷剂极易气化，而在气化过程中，它会吸收周围大量的热量。空调风机则负责强制将进入车内的空气吹过蒸发器表面，使得空气中的热量能够通过管片传递给蒸发器内的制冷剂。这样一来，液态的制冷剂得以吸收热量并成功气化。

3. 冷凝器的作用与工作原理

冷凝器在空调系统中扮演着至关重要的角色。当制冷剂在蒸发器中吸收了足够的热量并气化后，它会进入冷凝器。在这里，由于体积的缩小和压力的增加，气态制冷剂会逐渐冷凝成液态。这一过程会释放出大量的热量，而空调系统中的风扇则负责将这部分热量带走，确保冷凝器能够高效地工作。

4. 冷凝器的主要作用

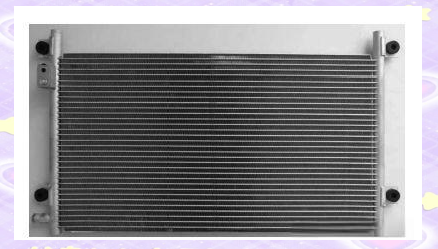

冷凝器在空调系统中承担着热量交换的核心任务。它作为汽车空调的散热装置，负责将压缩机在压缩过程中产生的热量有效地散发到车外空间，从而将压缩机输出的高温高压气体转变为中温高压液体。

5. 冷凝器的工作原理

当制冷剂被压缩机压缩后，会进入冷凝器。冷凝器的设计巧妙，其末端配备了毛细管。毛细管通过产生一定的阻力，使得从压缩机压缩而来的气态制冷剂得以液化，进而实现放热的效果。这一过程对于空调系统的正常运行至关重要。

6. 储液干燥器的作用与工作原理

在空调系统中，储液干燥器扮演着至关重要的角色。它主要负责储存制冷剂并吸收其中的水分，从而确保制冷剂的质量和系统的稳定运行。其工作原理是利用特殊的干燥剂来吸附制冷剂中的水分，进而达到干燥的目的。这一环节对于整个空调系统的性能和耐用性都有着深远的影响。

1. 储液干燥器在空调系统中的不可或缺的地位

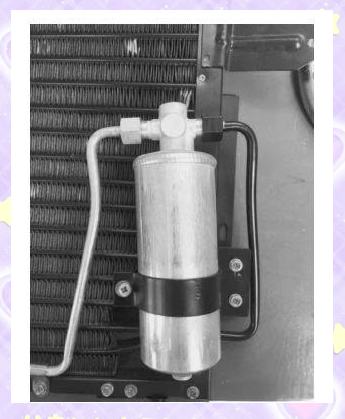

   在汽车空调系统中，储液干燥器发挥着至关重要的作用。当空调正常工作时，由于制冷剂的供应量通常大于蒸发器的需求，因此高压侧会积累一定量的液态制冷剂。此外，在季节变换或系统维护、零件更换时，为防止制冷剂泄漏，我们可以将系统中的制冷剂收入高压侧进行储存。正是基于这些需求，汽车空调制冷系统需要配备储液干燥器，它不仅能临时存储冷凝器液化的制冷剂，还能对制冷剂进行干燥和过滤，确保系统的稳定运行。

   储液干燥器在膨胀阀式制冷循环中扮演着至关重要的角色，其作用主要体现在以下三个方面：

首先，它负责储存制冷剂。当冷凝器产生的液体制冷剂过多时，储液干燥器能够接收并储存这些制冷剂，确保在蒸发器需要时能够提供适量的制冷剂量。

其次，储液干燥器还发挥着过滤杂质的功能。在汽车空调制冷系统中，常常会出现锈迹、污垢、金属粒等杂质和脏物，这些物质可能会损伤压缩机气缸壁和轴承，甚至堵塞过滤网和膨胀阀。而储液干燥器能够有效地将这些杂质和脏物过滤掉，保护系统免受损害。

最后，储液干燥器还能吸收湿气。湿气在汽车空调制冷系统中是极其有害的，因为它可能导致“冰塞”现象，并腐蚀系统管道等部件，使系统无法正常工作。而储液干燥器通过其特殊的材料和结构，能够有效地吸收并减少系统中的湿气含量，确保系统的稳定性和可靠性。

7. 储液干燥器的内部构造与工作机制

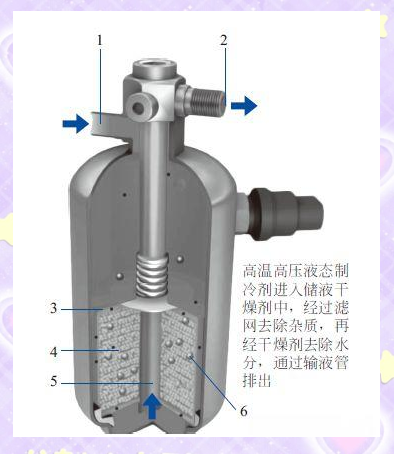

储液干燥器是由多个关键部分组成，包括干燥器盖、干燥器体、引出管、过滤部分以及干燥部分。干燥器盖上设有进液孔和出液孔，并配备了视液玻璃和易熔塞。易熔塞内部灌有低熔点金属，这种金属在高压侧压力达到2.9MPa、温度升至95℃时会自动熔化，从而将制冷剂排放至大气中，起到保护整个系统的作用。视液玻璃则用于观察制冷剂在系统内的流动状态。

此外，某些类型的储液干燥器还配备了维修阀，以便于维修时安装压力表和加注制冷剂。某些车型的储液干燥器则装有压力开关，当系统压力出现异常时，能够及时中止压缩机的工作，确保系统的安全与稳定。

8膨储液干燥器的工作原理

储液干燥器的工作原理主要依赖于其内部构造。当制冷剂在系统中循环时，会经过储液干燥器的干燥部分，这里通常会填充有干燥剂，用于吸收制冷剂中的水分。同时，过滤部分会对制冷剂进行进一步的过滤，确保其清洁度。这样，储液干燥器就能有效地保持制冷剂的质量，防止水分和杂质对其造成损害。

9膨胀阀

膨胀阀是安装在蒸发器入口处的关键部件，其核心作用体现在两个方面：首先，它具有节流功能，能够使高温高压的液态制冷剂通过节流孔后转变为低温低压的雾状制冷剂，从而为制冷剂的蒸发提供了必要条件。其次，膨胀阀还负责控制制冷剂的流量，确保进入蒸发器的液态制冷剂在经过蒸发后能完全转化为气态，同时避免流量过大或过小带来的问题——流量过大可能导致出口含有液态制冷剂，从而引发压缩机液击；而流量过小则可能提前蒸发完毕，导致制冷效果不足。此外，膨胀阀还根据平衡方式的不同，分为内平衡式和外平衡式，其中外平衡式膨胀阀又包含F型和H型两种结构型式。
