1、汽车音响改装攻略：主机接线图全解析

在汽车音响改装过程中，主机作为核心部件，其接线图对于整个系统的搭建至关重要。本文将详细解析汽车音响改装中的主机接线图，帮助您更好地理解和掌握改装技巧。

2、主电源线（BAT）

主电源线是汽车音响系统中的关键线路，它直接从中心保险盒引出，与电瓶正极相连，为车载主机持续供电。这种线缆通常采用红色或黄色，且较粗，内置保险管以确保安全。即便是拔掉车钥匙后，主电源线仍能保持12V的稳定电压输出。

3、防盗线（SAFE）

防盗线同样需要经过中心保险盒与电瓶正极相连，其核心功能在于防盗。一旦车载主机被非法移除，必须输入正确的密码才能重新启用。这种线缆通常采用黄色或红色，内置保险管以保障安全，即便在拔掉车钥匙后，也能维持12V的电压输出。
3、启动线（ACC/SE/开关符号/钥匙符号）
启动线需通过车钥匙的开关与电瓶正极相连结，其功能有二：其一，启动车辆时，它负责通知车载主机开始执行工作；其二，在车钥匙拔除后，启动线会立即或延迟地使主机停止工作，从而避免其电量耗尽。通常，启动线采用黄色或红色，内置保险管以确保安全。当车钥匙拔出时，其电压降为0V；而插入车钥匙时，则能提供12V的电压。

4、地线（GND）

地线在汽车电路中扮演着至关重要的角色，它直接与车体相连结，通常与电瓶负极相接。地线与主电源线共同构成车载主机的供电回路，确保主机的稳定工作。地线通常采用黑色粗线制作，与车体金属或主机金属外壳保持良好接触，确保电流的顺畅传导。

5、喇叭线

喇叭线通常包含四对+/-线，分别代表FR、FL、RR和RL，即FRONTRIGHT（前右）、FRONTLEFT（前左）、REARRIGHT（后右）和REARLEFT（后左）。这些线路通常成对出现，一条为纯色，另一条为杂色，当用5号电池连接这两条线时，会听到喇叭发出的清脆声响。特别需要注意的是，喇叭的正负极连接必须正确，否则会影响低频声音的表现效果。

6、照明线（ILLU/小灯泡符号/小太阳符号）
照明线直接与仪表盘的照明电源正极相连。当仪表盘灯或大灯开启时，车载主机面板上的按键会全部点亮。在仪表盘照明关闭的状态下，照明线的电压为0V；而一旦仪表盘照明或大灯被打开，电压则升为12V。

6、天线控制线（ATN/小天线符号）

天线控制线负责控制收音机天线的升降。当车载主机处于接通状态时，该线的电压为12V，这将使收音机天线升起；而当主机关闭时，电压降为0V，天线则随之降下。

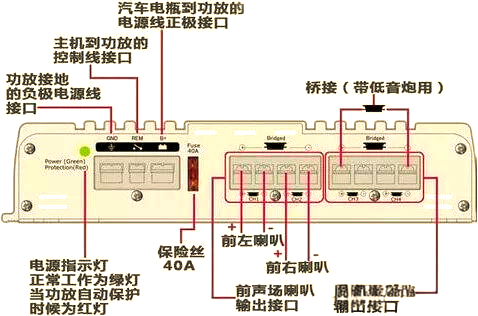

7、汽车音响改装接线图详解——功放

功放控制线（REM）是连接电源正极的重要线路。当车载主机开启时，该线路的电压为12V，为主机提供稳定的电力支持；而当主机关闭时，电压则降为0V，确保功放能够及时断电。这一线路在汽车音响改装中扮演着至关重要的角色。

3、汽车音响改装接线图详解——套装喇叭
套装喇叭由高音单元、中低音扬声器以及分频器精心组成。分频器是其核心部件，能够将全频段的模拟音频信号巧妙地分离成高音、中音和低音等各个频段，再将这些频段分别传输至相应的扬声器，从而实现精准的声音重现。经过分频器处理的扬声器，其音色更加丰富多彩，层次感也更为清晰。接下来，我们将深入探讨两分频套装喇叭的精确接线方法。

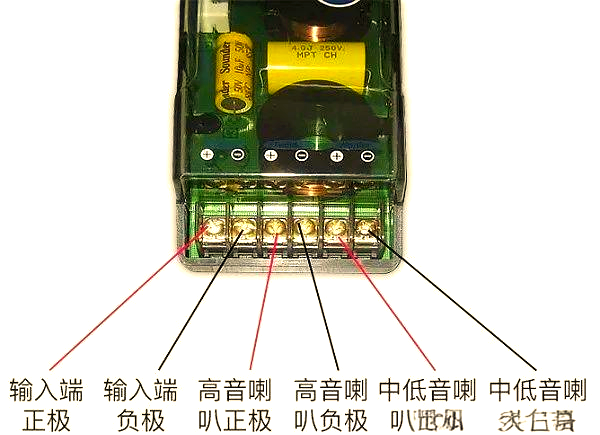

接下来，我们详细了解一下分频器的接线柱布局。从左至右，六个接线柱依次为：“IN + -”、“Tweeter + -”和“Woofer + -”。这些接线柱分别对应着输入线的正负极接线端，以及高音单元和中低音喇叭的正负极接线端。通过这样的布局，分频器能够精确地将音频信号分离并传输至相应的扬声器，确保声音的重现质量。
1、“IN + -”端子专为音频信号输入而设计，应连接主机或功放的输出端。务必确保正负极连接正确，否则低频表现将大打折扣。

2、“Tweeter + -”为高音单元接线柱，连接时需仔细核对正负极，以免接错。

3、“Woofer + -”则对应中低音喇叭的接线端。若正负极接反，低频效果可能完全丧失。

对于原车音响喇叭线缺乏正负极标识的问题，非专业车主可能难以分辨。在没有专业设备的情况下，可以尝试以下简易方法：剪下原车喇叭插头，并准备一节1.5V干电池。将其中一条接线与电池负极相连，另一条线迅速触碰电源正极。若喇叭振膜向前运动，则连接电池负极的线为负极线，另一条则为正极线。
