接下来，我们将深入探讨市场上常见的几款电动车充电器。首先，让我们聚焦于西普尔充电器，首先来了解一下其内部正面电路结构图：

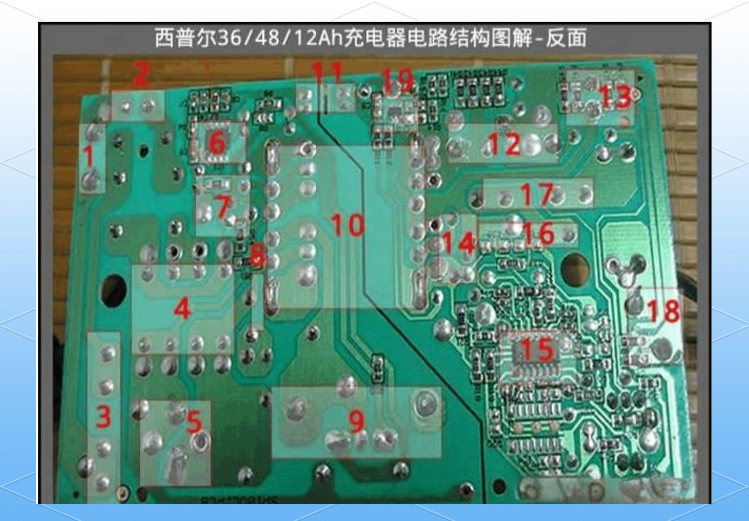

接下来，我们再来看看西普尔充电器的反面结构图：

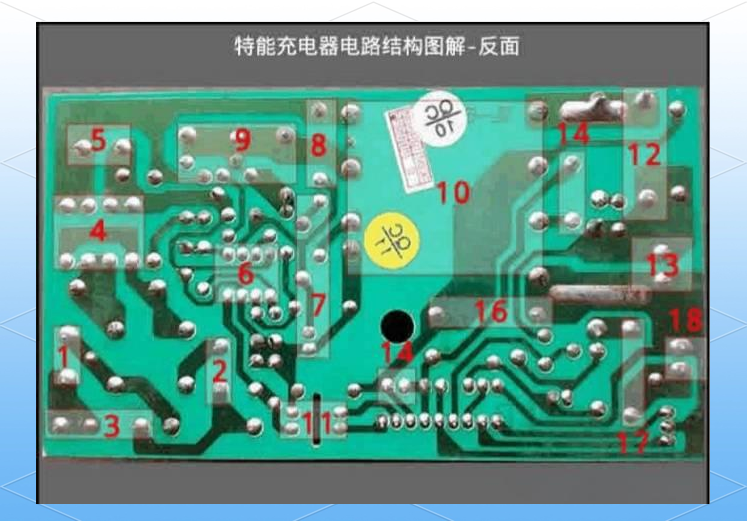

一.特能充电器反面结构图：

（此处可接续关于特能充电器反面结构的详细描述或插图）

接下来，让我们进一步探究特能充电器的反面构造。

二.特能充电器反面构造详解：

深入剖析特能充电器的反面设计，我们可以发现其构造的精巧与用心。

首先，我们对充电器内部的电路基本结构进行了详细分割和注解。电动车充电器实际上包含两种不同的电路结构，它们分别构成了两大板块：一是以TL494芯片为核心的半桥电路，二是以UC3842芯片为基础的反激式电路。这两种电路各有其独特之处。值得注意的是，目前市场上主流的充电器大多采用3842电路设计。因此，我们将以3842电路为例，进行深入的剖析和讲解。

1. 输入线
2. NTC（负温度系数热敏电阻）
3. 输入保险丝
4. 整流管×4（四个整流管）
5. 400V滤波电容
6. PWM芯片3842（脉冲宽度调制芯片）
7. 3842供电部分
8. 启动电阻
9. MOS管（金属氧化物半导体场效应管）
10. 开关变压器
11. 光耦（光电耦合器）
12. 输出整流管
13. 输出滤波电容
14. 控制部分供电
15. 运放LM324/358（运算放大器）
16. 电流采样电阻
17. 输出保险丝
18. 输出线
19. 输出电压控制部件（431）

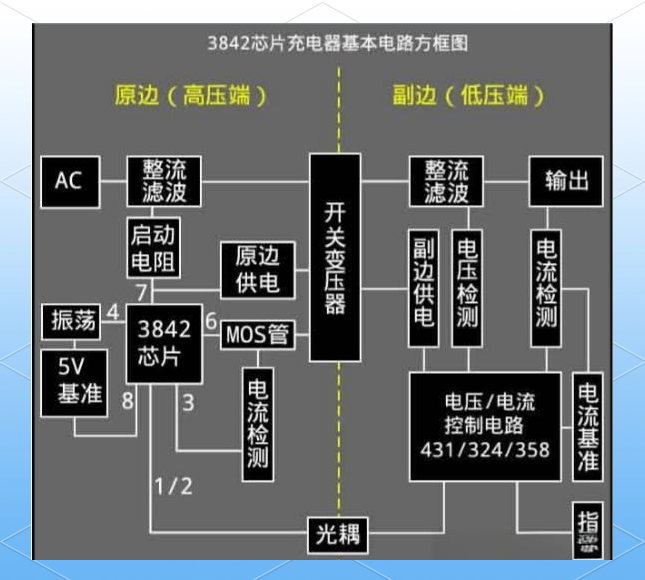

    接下来，我们将深入探讨充电器的工作基本原理，并给出基本的工作方框图。

    接下来，我们将结合这个基本工作方框图，探讨如何将复杂的工作原理简化，并与维修思路相结合。充电器的工作原理确实相当复杂，但维修的核心在于理清思路，去除不必要的干扰，这是高级维修技工的必备技能。因此，我们常说：“会维修的人不会设计，会设计的人不会维修。”维修人员能够化繁为简，而设计师在维修时则可能会过于细致，甚至画出电路图，否则可能无从下手。

现在，让我们简要了解一下由3842芯片构成的充电器工作原理。首先，AC220电压经过保险丝、NTC和EMI滤波整流后，被转换为约300V的直流电压。这个电压通过启动电阻为3842芯片提供初始工作电压。随后，3842驱动MOS管进行开关动作，从而驱动开关变压器不断储存和释放能量。这样，输出绕组就能感应到电能，并经过整流滤波后输出稳定的直流电压。

为了保持输出的稳定，这个直流电压会被采样并反馈到431或运放控制光耦中。光耦将信号反馈至3842的1脚或2脚，进而控制3842的输出占空比。这样，就能实现稳定的输出电压值。

在此，我们着重强调了几个关键要点：首先是3842稳定工作的条件，包括起始工作电压的获取和内部振荡电路的稳定工作；其次，我们探讨了如何将复杂的工作原理简化为清晰的维修思路。通过这些要点和重点的阐述，我们希望能帮助您更好地理解和掌握充电器的维修技巧。
3. 当6脚输出的驱动MOS管打开后，3脚检测到的电流反馈电压并未超过1V。
4. 确保在每个周期开始前，原边供电已稳定提供至3842的7脚。
否则，启动电阻所提供的电能将无法维持3842的持续工作。

（2）为了保持输出电压的稳定性，需要满足以下条件：
为了保持输出电压的稳定性，我们需要逐一确认以下几个关键环节：

1. 副边绕组是否能够感应到电能。
2. 副边整流和滤波器件是否都处于完好状态。
3. 采样电阻以及431是否完好无损。
4. 光耦是否能够正常工作。
5. 3842是否成功接收到光耦的信号，确保信号在进入3842芯片前没有被阻断或过滤。

接下来，我们深入探讨西普尔充电器原边的电路原理图。请注意，这需要一些时间来理解，但请耐心消化和巩固这些信息！此外，针对网友关于3842各个引脚电压值的疑问，我们将在后续进行详细解答。
3842的供电脚7和8脚都保持固定的稳定电压值，分别为5v基准。至于3脚、4脚和6脚的电压值，通常不具有太多参考意义，除非借助示波器来观察波形。而1和2脚则作为控制脚，负责芯片的控制功能。在测量时，除了7脚和5脚外，不建议使用万用表带电测量其他脚，以避免可能引起的干扰导致设备损坏。同时，需注意5脚是接地脚，确保电路的稳定与安全。
