某智能驾驶控制器MPD散热设计深度解析

一、整机结构与材料

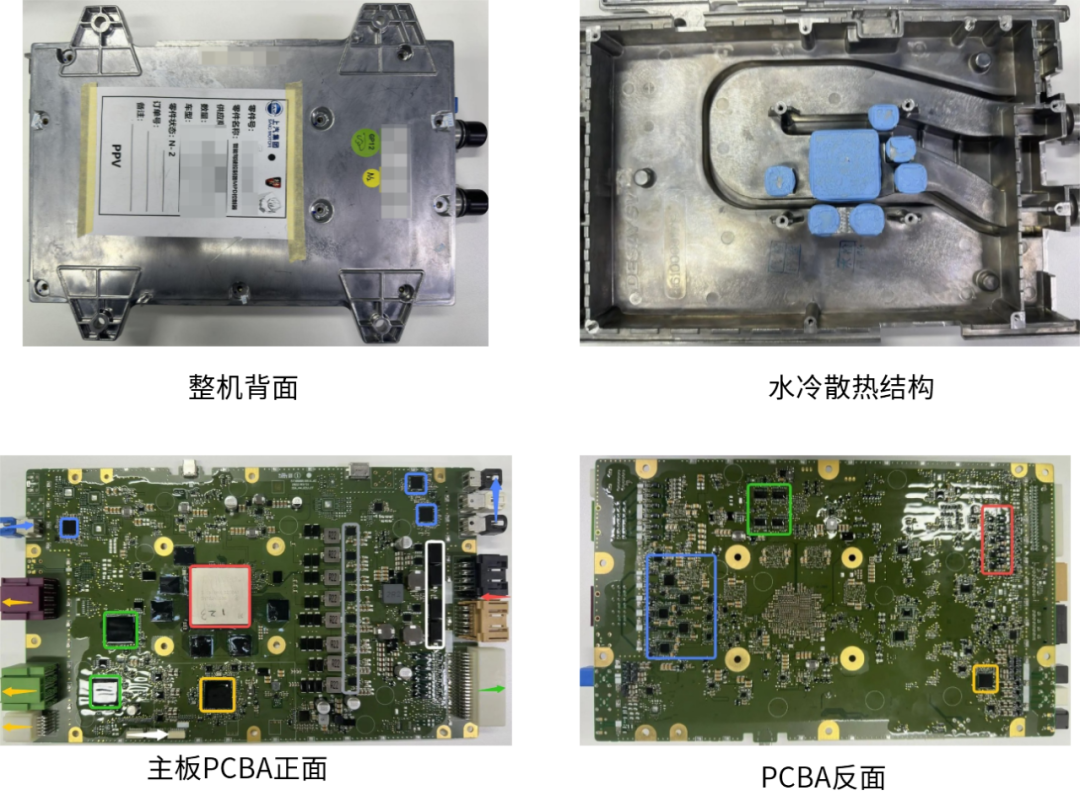

MPD整机采用铝合金全金属结构件，这种材料不仅具有高强度，还具备优良的导热性能。整机上下设有四个宽大的紧固柱，增强了结构的稳定性和散热效果。在MPD的右侧，设有两个黑色圆孔作为水冷灌注口，为液冷散热系统提供冷却液入口。

二、液冷散热系统

MPD采用了高效的液冷散热系统，冷却液通过右侧的水冷灌注口进入，流经主SOC凸台、LPDDR、UFS等关键热源部件。在凸台上，还覆盖有一层蓝色的导热凝胶，这种凝胶能够快速将热量从热源部件传导至冷却液，提高散热效率。

具体来说，液冷散热系统的工作流程如下：

冷却液通过水冷灌注口进入MPD内部。

冷却液流经主SOC凸台、LPDDR、UFS等关键热源部件，吸收这些部件产生的热量。

凸台上的蓝色导热凝胶将热量迅速传导至冷却液，提高散热效率。

携带热量的冷却液流出MPD，经过散热器进行冷却后，再次循环使用。

三、散热效果与优势

上汽集团智能驾驶控制器MPD的液冷散热系统具有以下优势：

高效散热：液冷散热系统能够快速将热量从热源部件传导至冷却液，并通过散热器进行冷却，实现高效散热。

稳定性强：铝合金全金属结构件和宽大的紧固柱保证了MPD结构的稳定性，使其在高速运转时仍能保持较低的温度。

可靠性高：通过优化散热设计，MPD能够在长时间高负载工作下保持稳定的性能，提高了整个智能驾驶系统的可靠性。

总之，上汽集团智能驾驶控制器MPD的散热设计采用了铝合金全金属结构件和高效的液冷散热系统，实现了高效、稳定、可靠的散热性能。这种设计不仅提高了智能驾驶系统的稳定性和可靠性，还为上汽集团在智能驾驶领域的发展提供了有力的支持。
