充电设备电源指示灯正常点亮

当遇到新能源系列车型，如比亚迪秦EV，在充电过程中出现充电枪内部CP信号线路故障时，我们首先需要确认的是充电设备的电源指示灯是否能够正常点亮。这一步骤是诊断与修复过程中的关键第一步。
在诊断新能源车型充电问题时，若发现充电枪已正确连接至车辆，而仪表上的充电连接指示灯并未亮起，同时伴有“充电连接中”的提示音，却无法进入充电信息显示界面，且供电设备的连接指示灯无闪烁，这通常意味着充电过程中可能存在某些故障。
随后，尝试启动车辆并观察仪表，若发现高压系统正常上电，且仪表上的充电连接指示灯能够点亮，那么这可能意味着之前的充电问题已经得到解决。
故障代码P157400表示供电设备出现故障。

现象剖析

在面对故障代码P157400所指示的供电设备故障时，我们首先需要深入分析可能出现的现象。这样的故障往往伴随着一系列的症状，包括但不限于设备无法正常供电、电力供应不稳定等。通过细致的现象剖析，我们可以更准确地判断故障的原因和影响范围，从而为后续的故障排除提供有力的支持。
在充电过程中，若充电连接指示灯未亮起，这可能意味着“CC、CP信号→高压充配电总成（通过充电连接信号线路）→BMC（通过充电指示灯控制信号线路）→组合仪表”这一路径存在故障。然而，当一键启动开关打开时，充电连接指示灯能够正常点亮，这表明“CC信号→高压充配电总成（通过充电连接信号线路）→BMC（通过充电指示灯控制信号线路）→组合仪表”这一路径工作正常。综合这两种情况，我们可以推断出在充电过程中，组合仪表未能对充电线束的连接做出适当反应。这可能是由于高压充配电总成未能接收到正确的CP信号，或者其对CP信号未作出恰当的反应。

根据故障代码的定义，高压充配电总成在判定其与供电设备之间的连接时，会依据CP信号的电压值。如果高压充配电只接收到了来自充电枪的CC信号，而未接收到任何来自供电设备的CP信号，那么就会触发该故障代码。
综合上述的故障现象和故障代码，我们可以分析出可能的故障原因如下：
供电设备可能存在故障；
充电枪存在故障；
交流充电口至OBC之间的CP信号线路出现故障。
高压充配电总成出现故障。

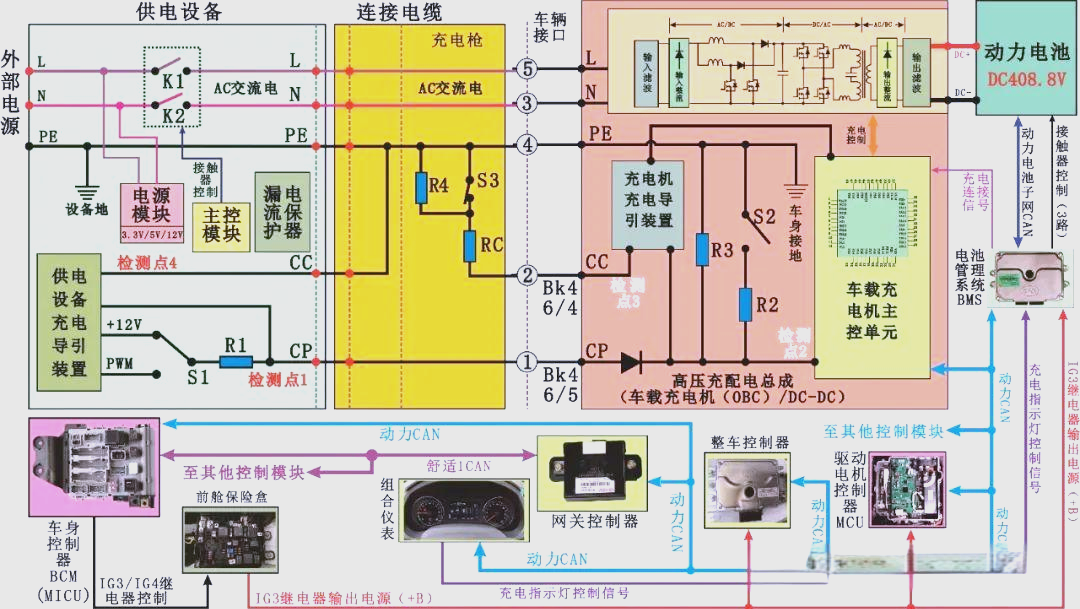

充电系统电路原理图

当高压充配电总成发生故障时，深入了解其充电系统的电路原理显得尤为重要。通过仔细研究这份电路原理图，我们可以更清晰地了解各个组件的连接方式和电能传输路径，从而为故障诊断和修复提供有力的支持。

诊断流程详解

在面对高压充配电总成故障时，我们首先需要深入理解其充电系统的电路原理。通过仔细剖析这份详尽的电路原理图，我们可以清晰地把握各个组件的互联关系及电能流动路径。接下来，结合实际故障现象，我们可以逐步排查可能的问题所在，从而制定出有效的修复方案。

诊断步骤详解

在处理高压充配电总成故障时，我们首先需要按照特定的步骤进行操作。首先，将充电枪与车辆连接，然后使用示波器来测量OBC端BK46/05对地信号的波形。正常情况下，这个信号会从0V逐渐变化到9V，再变为9V方波，最后变为6V方波。然而，在实际操作中，我们发现实测结果始终为0V，没有变化，这显然是不正常的。
步骤二： 将充电枪与车辆相连后，我们使用示波器对充电口端的KB53B/1对地信号波形进行了测量。在正常情况下，这个信号会经历一个由0V逐渐上升至9V，再转变为9V方波，最终变为6V方波的过程。然而，在实际操作中，我们发现无论怎样测量，信号始终保持在0V，没有任何变化，这显然是一个异常情况。

步骤三：

在拔下充电枪并对其进行测量时，我们使用示波器对枪端的CP信号进行了检测。按照正常情况，该信号应该呈现为+B状态，然而实际测量结果显示为0V，这表明充电枪内部的CP信号线路可能存在断路或损坏的情况。
步骤四： 随后，我们从供电设备端拔下充电枪，并使用万用表对充电枪两端的CP信号端子进行了阻值测量。按照预期，正常情况下的阻值应近乎为零，然而实际测量结果显示为无穷大，这进一步印证了充电枪内部的CP信号线路可能存在断路或损坏的问题。
步骤五： 接下来，我们着手排除充电枪内部CP信号线路可能存在的断路或损坏故障。经过一番检查与修复，系统最终恢复了正常工作状态。

故障机理

在排除充电枪内部CP信号线路可能存在的断路或损坏故障过程中，我们深入探讨了故障的发生机理。通过详细检查与修复，我们成功恢复了系统的正常工作状态，为类似故障的排查与处理提供了宝贵的经验。

故障现象分析

由于充电枪内部的CP信号线路出现了断路或损坏，这阻碍了车载充电机与供电设备之间的正常连接。因此，当尝试连接充电枪到车辆时，连接信号灯无法点亮，同时充电也无法进行。
