比亚迪e5电池冷却与加热系统技术详解

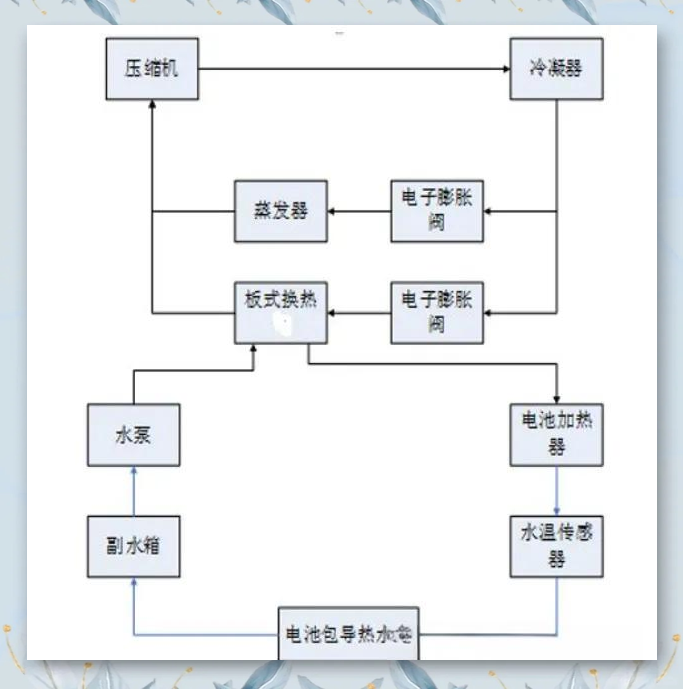

比亚迪e5电池包的冷却系统采用了创新的相变液冷技术
该技术通过板式热交换器，将电池包水冷管路与空调制冷系统相连通，实现高效的热交换，确保电池在各种工况下都能保持理想的温度状态。

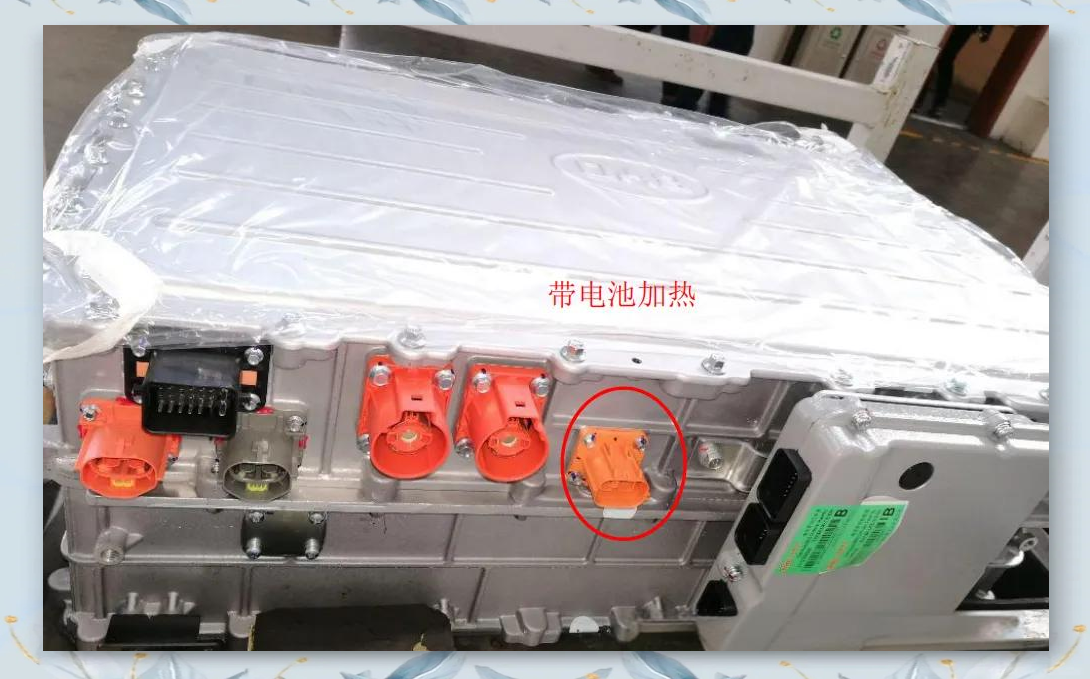

比亚迪e5电池包的加热系统同样经过了精心设计

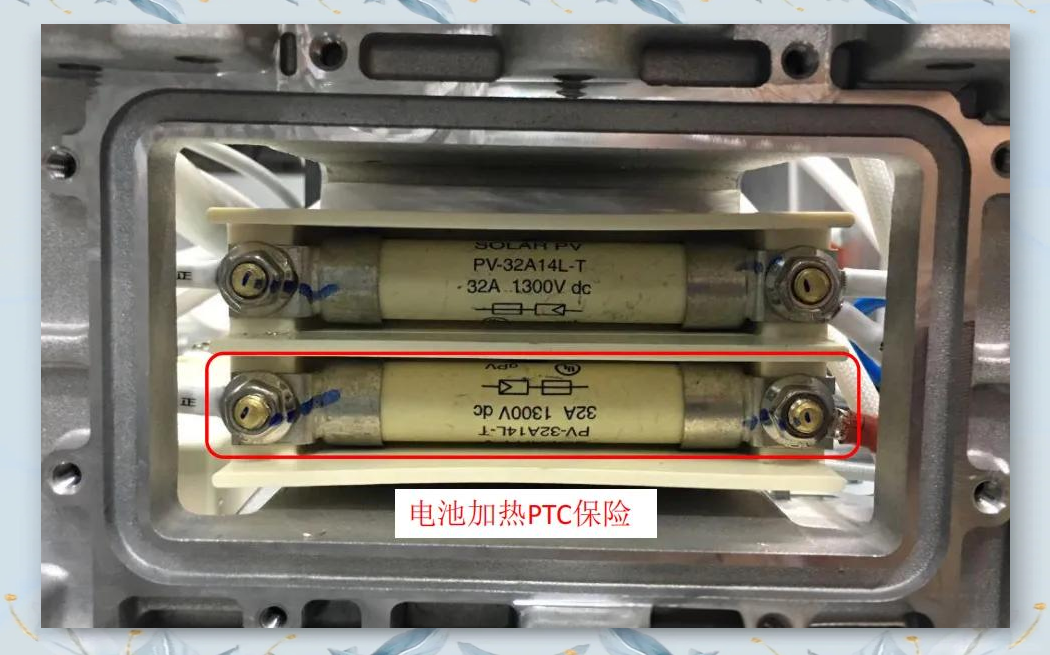

电池加热器被巧妙地布置在冷却加热系统的回路中，以串联的方式与整个系统相连。当电池需要加热时，电池管理系统会发出启动加热的指令，接收指令的加热器随即启动加热功能，确保电池在低温环境下也能迅速恢复至理想的工作温度。

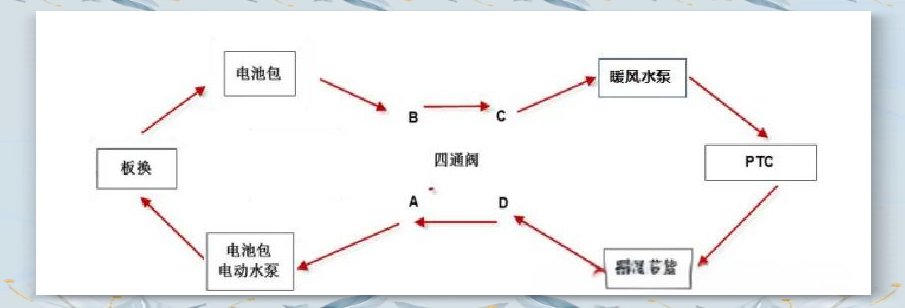

空调系统根据电池管理系统的指令，通过控制四通阀的开关来满足电池的加热需求。具体来说，当电池需要加热时，四通阀会切换，使得B-C通，A-D也通，这样采暖系统的回路就与电池包串联在一起。同时，PTC加热器会被启动，对系统回路的冷却液介质进行加热。水泵随后将加热的冷却液带入电池包，进行热交换，从而确保电池在低温环境下能迅速恢复至理想的工作温度。



空调系统与电池管理系统协同工作，通过四通阀的巧妙切换，满足电池的加热需求
在电池需要温暖时，四通阀将B-C与A-D相连通，从而将采暖系统的回路与电池包相连结。同时，启动PTC加热器，对系统回路中的冷却液进行加热。随后，水泵将这温热的冷却液引入电池包，进行高效的热交换，确保电池在寒冷环境中能迅速回暖至最佳工作状态。
