1.进气压力温度传感器详解

进气压力温度传感器，作为汽车引擎管理系统中的重要组成部分，其作用不容忽视。该传感器主要负责监测进气歧管的压力和温度，为引擎控制系统提供关键数据，从而确保引擎能够高效、稳定地运行。了解其工作原理及故障排查方法，对于保障汽车性能至关重要。

2. 概述

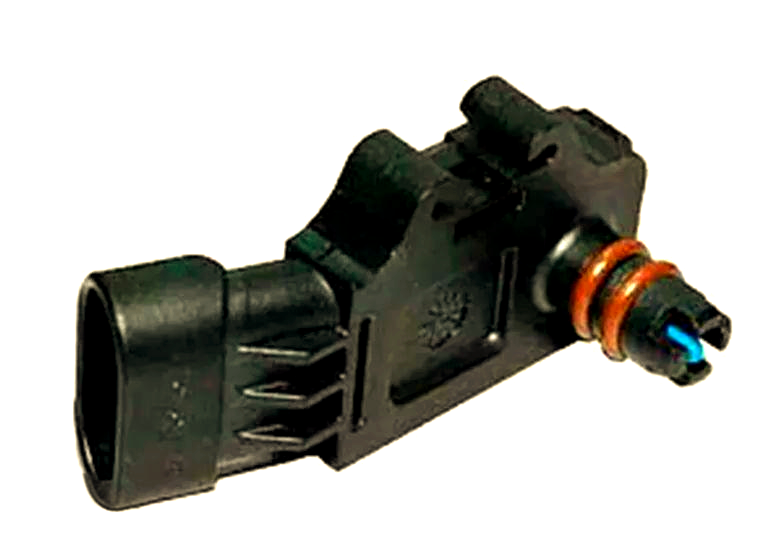

发动机的进气量是由进气压力和发动机转速共同决定的。博世LDF6T型传感器巧妙地集成了压力传感器和温度传感器，其中，压力传感器专注于测量进气歧管内的绝对压力，这一数据对于ECU计算喷油量至关重要。而温度传感器则负责监测发动机的进气温度，并通过将该温度转化为电压信号的方式，为ECU提供喷油量的修正依据。

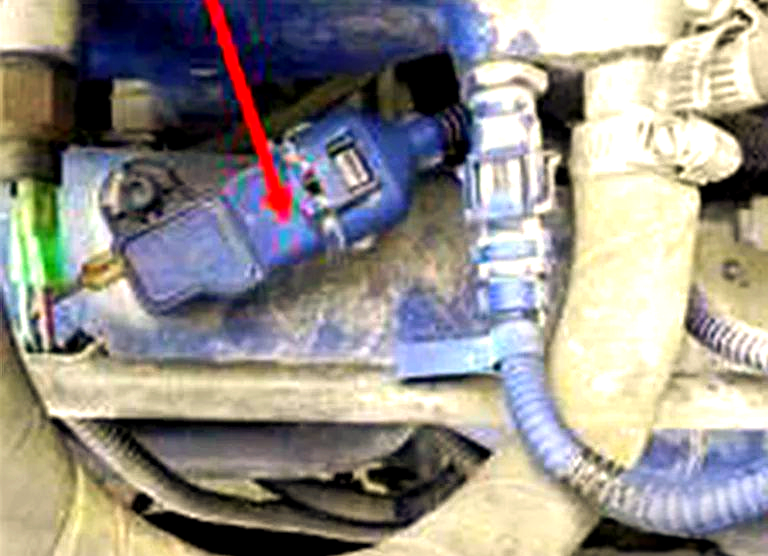

3. 安装位置

进气压力温度传感器通常被安置在涡轮增压器下游的进气管路中，这样能够确保传感器准确地捕捉到进气压力和温度的变化。此外，进气温度传感器常与进气温度压力传感器及空气流量计集成在一起，但在某些车型上，也可能会有单独安装的情况。

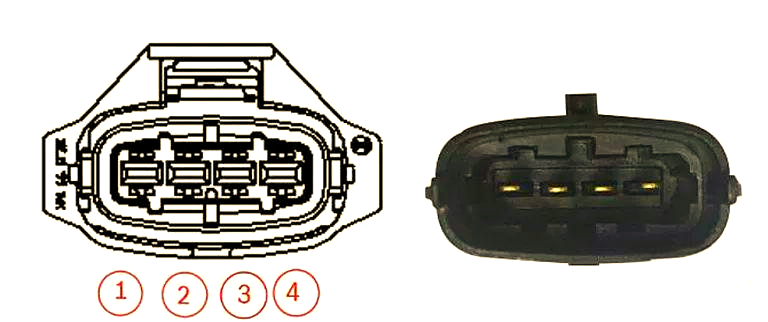

4. 传感器针脚定义与电压解读：

在了解博世LDF6T型进气压力温度传感器的功能与安装位置后，我们进一步探讨其针脚定义及电压相关内容。这些信息对于正确理解传感器的工作原理和诊断潜在问题至关重要。

4. 博世进气压力温度传感器的工作电压：
在钥匙打开的情况下，拔下传感器进行测量，所得到的电压为V；而插上传感器后，所反馈的电压也为V。这一电压值对于理解传感器的工作状态和诊断相关问题具有重要意义。

5. 地线

在探讨博世进气压力温度传感器的工作电压时，我们不得不提及地线的重要性。地线在电路中扮演着至关重要的角色，它不仅确保了传感器与车身的电气连接，还直接影响到传感器的稳定工作和数据反馈的准确性。因此，在测量或诊断传感器时，地线的连接状况是必须仔细检查的一项内容。
在探讨博世进气压力温度传感器的工作电压时，我们同样不能忽视地线的作用。地线对于整个电路而言，就如同一条贯穿其中的生命线，它不仅保障了传感器与车身的稳定连接，更对传感器的正常工作和数据的精准反馈起到了决定性的作用。因此，在检测或调试传感器的过程中，地线的连接状态始终是不可或缺的关注重点。
V2温度信号显示为30℃，对应电压为5V，而3电源的电压为5V和4V。同时，压力信号的电压也为5V。
1V

6. 可能引发的故障表现包括：

◆ 发动机故障指示灯点亮，同时发动机转速受限在1500至2000转之间。
◆ 信号异常会进一步导致发动机启动困难、动力输出不足，以及排气系统冒出黑烟。

7. 故障码及其描述：

P0271 代表进气温度传感器电压过低。
P0270 则表示进气温度传感器电压过高。
P0096 指进气温度传感器信号存在合理性问题。
P0097 故障码意味着增压中冷后的进气温度传感器电压信号低于下限。
P0098 同样，该传感器电压信号高于上限。
P006D 提示增压压力传感器信号存在不合理性，可能偏小或偏大。
P0237 和 P0238 分别表示增压压力传感器电压信号低于和高于下限。
P1EE0 指出增压压力传感器线路存在对电源短路的问题。
P2263 故障码表明增压压力调节控制器（即增压压力设定值与实际值的差值）超出上限或低于下限。

8. 故障排查：

在面对汽车故障码时，我们需要进行一系列的排查工作。这些故障码，如P0271、P0270等，为我们提供了关于汽车进气温度传感器状态的重要信息。通过逐一排查这些故障码，我们可以找到并解决潜在的汽车问题。此外，对于增压压力传感器等关键部件的故障码，如P006D、P0237等，同样需要仔细分析和处理，以确保汽车的正常运行和驾驶安全。
1）线束检查

首先，拔出进气压力温度传感器线束接头，并将点火开关置于ON档。随后，我们测量进气压力传感器线束接头引脚2与车厢接地之间的电压，其正常值范围为4.95.1V；同时，测量引脚3与车厢接地之间的电压，其正常值同样为4.95.1V。

接下来，拔出ECU发动机线束接头A和进气温度传感器线束接头。然后，我们测量进气温度传感器线束接头引脚与ECU发动机线束接头引脚之间的电阻，其正常值约为0Ω。

最后，再次拔出ECU发动机线束接头A和进气压力温度传感器线束接头，此时我们测量进气压力温度传感器线束接头引脚与车厢地之间的电阻，其正常值应大于或等于1MΩ。
2）部件检查

首先，进行阻值检测。拔出进气压力温度传感器线束接头，分别在0℃、20℃、40℃和60℃时，测量进气压力温度传感器引脚1与引脚2之间的电阻。其正常值范围分别为5.26.6kΩ、2.22.8kΩ、1.11.3kΩ和0.560.63kΩ。

接下来，进行传感器信号电压检测。插上ECU发动机线束接头A和进气压力温度传感器线束接头，将点火开关置于ON档，并通过诊断仪读取数据流，以检查传感器信号电压是否正常。
1）进气压力信号电压

在海拔高度为0且发动机处于停机状态时，进气压力信号的电压正常值范围为0.9951.03bar，同时，传感器信号电压的正常值范围为1.01.15V。
2）进气温度与进气温度电压：
在0℃时，进气温度的正常值范围为3.94.2V，同时，进气温度信号电压的正常值范围为3.13.4V。
在20℃时，进气温度保持不变，而进气温度信号电压则变为2.22.5V。
当温度升至40℃时，进气温度依旧，但信号电压范围调整为1.41.7V。
若无法通过诊断仪获取这些信号值，建议采用跳线盒或破线方式测量信号引脚的电压。
