新能源汽车高压启动系统，即由动力电池为整车提供驱动力的一整套装置，涵盖了动力电池包、高压配电箱、动力线，以及集成了低压变换器的电机控制器和电机等核心部件。在纯电动或混合动力模式下，车辆启动时，起动电池首先为整车低压电器供电，进而接通高压电路。高压电流从动力电池包流出，首先抵达高压配电箱，由其进行分配，再流向电机控制器。电机控制器将直流电转换为交流电，通过三相线驱动电机。同时，低压变换器将高压电降为12v低压电，为整车低压电器供电。

接下来，我们将深入探讨新能源汽车高压启动系统的工作原理。该系统通过依次闭合高压接触器或继电器来完成上高压的过程。具体步骤如下：首先，在钥匙扭至ON档后，仪表点亮，各控制模块（如BMS、MCU、VCU等）被唤醒。随后进行BMS MCU VCU自检，检查自身温度和压差。确认无误后，系统请求接入高压电池包，并闭合BMS主负继电器和预充继电器进行预充电。当预充电完成后，主正继电器闭合，预充继电器断开，仪表显示READY或OK指示灯，标志着高压上电的完成。

# 无法上高压的原因

新能源汽车在启动过程中，有时会遇到无法上高压的问题。这可能是由于多种原因导致的，包括但不限于：

控制器自检故障：动力电池或电机控制器连接不良，或者内部温度过高，可能引发高压系统部件短路，从而无法正常上高压电。

高压互锁自检故障：高压互锁开关失效，或者高压线束端子退针，都可能导致高压互锁回路短路或断路，进而影响上高压。

绝缘自检故障：线束漏电、蓄电池漏电或绝缘层受损，都会导致绝缘自检故障，影响车辆上高压。

充电器故障或电路电流过载：这可能引发预充回路中继电器烧蚀粘连，从而无法继续上电。

碰撞故障：车辆行驶中发生碰撞，导致高压线束脱落短路，VCU检测到碰撞开关异常后，会停止上高压电以确保安全。

# 高压启动故障案例

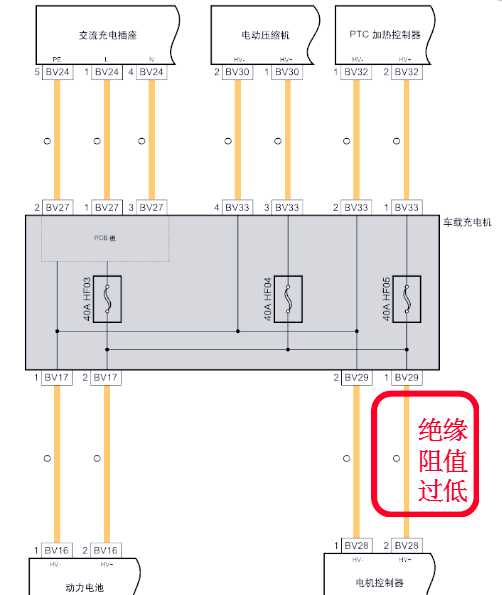

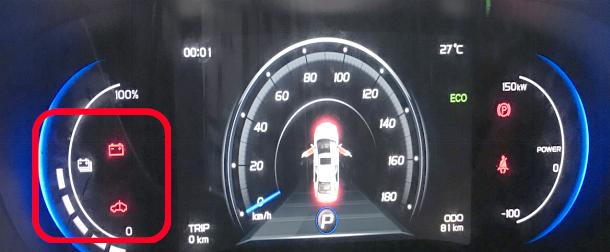

接下来，我们将通过一个具体的案例来深入剖析高压启动故障。这个案例是关于高压绝缘故障的，具体表现为：车辆启动时初始能正常上电，READY指示灯点亮，但随后高压突然下电，仪表READY指示灯熄灭，同时动力系统故障灯点亮。

故障分析：
在启动过程中，若新能源汽车遇到无法上高压的问题，可能涉及到的故障包括：P1C2704 BMS报出的动力电池放电系统故障3级，以及P1C7004 BMS检测到的外部绝缘故障报警。这些故障可能由多种原因引发，包括但不限于控制器自检故障、高压互锁自检故障、绝缘自检故障、充电器故障或电路电流过载，以及碰撞导致的故障等。接下来，我们将深入剖析一个具体的案例，以帮助更好地理解和应对这些故障。

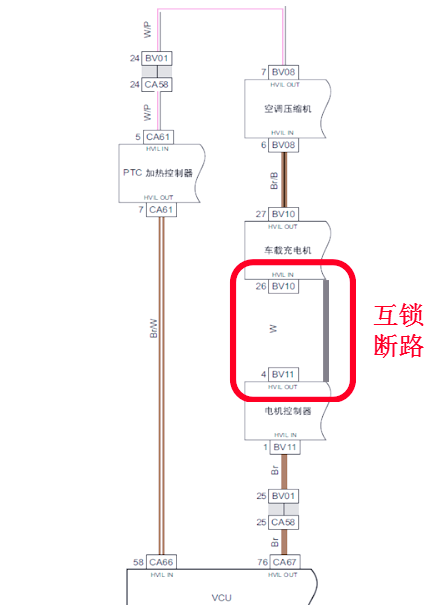

案例分析2：高压互锁故障诊断

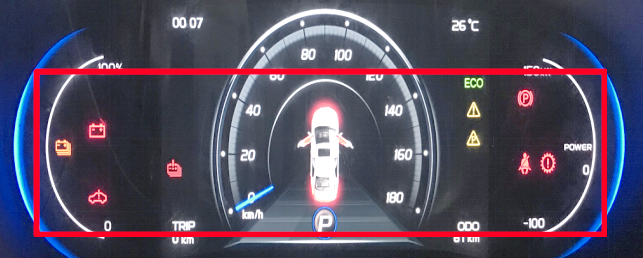

故障现象描述：在启动新能源汽车时，车辆起初能够正常启动，READY指示灯也随即点亮。然而，仅在几秒钟后，高压电源突然断电，仪表上的READY指示灯随之熄灭，同时，动力系统故障灯被点亮。

故障原因剖析：

经过深入分析，该故障现象可能由多种原因导致。首先，我们考虑到了高压互锁系统的问题。高压互锁系统是新能源汽车中至关重要的一个环节，它的主要作用是在车辆启动前进行安全检测，确保所有高压部件都已正确连接且处于安全状态。一旦该系统检测到任何异常，便会立即切断高压电源，以保障车辆和乘员的安全。因此，本次故障很可能与高压互锁系统有关。

另外，我们还需考虑其他潜在因素。例如，动力系统故障灯的点亮可能提示着动力电池或相关部件存在故障。同时，仪表上的READY指示灯的熄灭也可能与某些传感器或控制模块的异常有关。然而，无论具体原因如何，都需要进一步深入诊断才能确定。

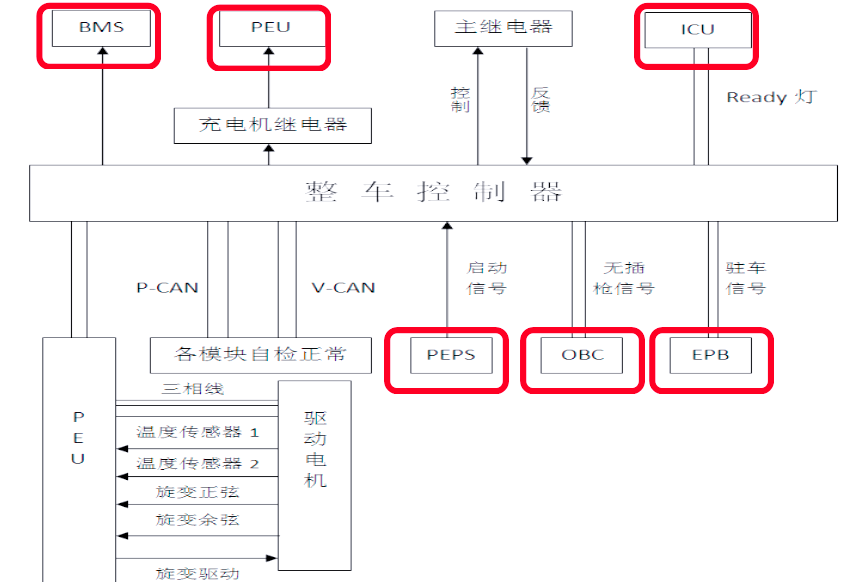

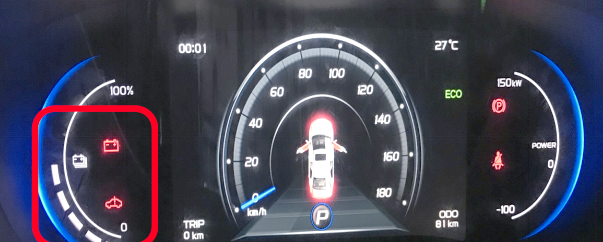

案例分析3：仪表无READY指示灯
