宝马休眠电流监控系统技术指南

系统概述

休眠电流监控是车辆电源管理系统中的一个关键功能，旨在车辆熄火停放（静止状态）时，保护蓄电池不至于过度放电，从而确保车辆随时可以正常启动。

核心目标： 避免蓄电池电量耗尽，保障车辆的起动能力。

系统组件与职责

整个系统由三个核心部件协同工作：

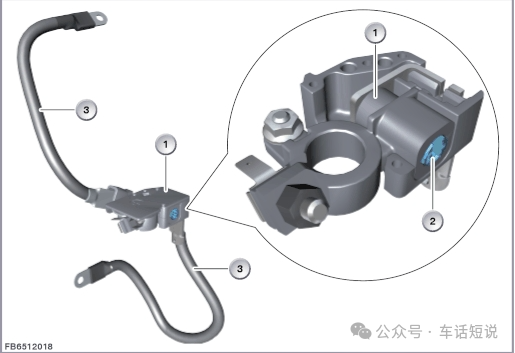

智能型蓄电池传感器 (IBS) - "监测员"

• 位置：
  直接安装在蓄电池的负极接线柱上
• 功能：
  持续监测蓄电池的电压、电流（充/放电）和温度
• 角色：
  它是系统的"眼睛"，负责在车辆休眠后测量实际的休眠电流，并判断是否出现异常

发动机控制系统 (DME/DDE/EDME) - "大脑"

• 功能：
  执行电源管理策略
• 角色：
  作为系统的"大脑"，它接收IBS的数据，做出决策，并存储相关的故障码和监控历史记录

总线端控制 (如JBE, FEM, BDC) - "执行者"

• 功能：
  控制车辆的电源总线端（如KL.30F）
• 角色：
  它是系统的"手"，根据"大脑"的指令，执行复位或关闭特定电源总线端的操作，以切断故障源

功能流程详解

情况一：无注册的停车用电器

这是处理异常漏电的标准流程。

启动监控： 车辆完全休眠（总线端30B关闭）30分钟后，IBS开始监控休眠电流

故障判定： 如果休眠电流持续超过80mA，IBS即判定为"休眠电流故障"

分级措施： 如果故障持续，并且累计放电量大于1Ah，系统会采取逐步升级的措施：

措施一：复位总线端KL.30F

• 系统会临时切断KL.30F上的电源再恢复，尝试"重启"该线路上的所有控制单元，以排除因软件卡滞导致的漏电

措施二：关闭总线端KL.30F

• 如果复位后故障依旧，系统会永久关闭KL.30F，直接切断对该线路的供电，以保护蓄电池
• 影响：
  此时，一些舒适性功能（如遥控钥匙解锁、车内灯光）可能会失效

信息记录与提示：

• 发动机会存储最近24次监控的详细结果，包括电流范围和处理措施
• 当您再次启动车辆时，仪表盘会显示检查控制信息："蓄电池放电电流升高"，提醒用户存在漏电问题

情况二：有注册的停车用电器

这是处理正常高耗电的流程。某些功能（如停车通风、紧急呼叫、远程服务）在熄火后需要工作，其耗电必然超过80mA。

注册机制： 这些用电器在开始工作时，会主动向电源管理系统"报到"（注册）

监控切换： 一旦有用电器注册，IBS便暂停休眠电流监控（即不再检查80mA阈值）

监控重点转变： 此时，系统只监控蓄电池的总体充电状态（SOC）

分级措施（基于电量）：

达到上起动能力极限： 系统会强制关闭除安全功能（如危险警报灯）外的所有注册用电器

达到下起动能力极限： 系统会要求关闭总线端KL.30F，以保留最后一点电量用于启动。但如果是示宽灯、驻车灯或双闪灯亮着，系统会延迟12小时再执行关闭

售后服务与故障查询提示

首要步骤：检查加装设备！

在排查休眠电流过大的故障时，第一步也是最重要的一步，就是检查车辆是否有后加装的用电设备

常见例子： 行车记录仪（停车监控）、GPS导航、车载冰箱、手机充电器、音响功放等

方法： 询问车主，并目视检查点烟器、保险丝盒、蓄电池直接接线等处

标准诊断流程：

确认故障： 使用诊断电脑读取DME中存储的休眠电流监控记录和故障码

外部测量： 使用万用表串联在蓄电池负极，进行静态电流测量，确认故障现象

定位故障源：

• 逐步拔除法：
  依次拔除保险丝盒中的保险丝，同时观察万用表读数变化。当拔掉某个保险丝后电流骤然下降至正常范围，则该保险丝对应的电路就是故障源
• 区分线路：
  需要区分故障是出现在常火线（KL.30）上还是受控火线（KL.30F）上，这有助于缩小排查范围

核心总结

工作原理： 通过IBS传感器监控，由发动机电脑分析，由车身电脑执行断电操作

两级判断： 先看电流是否超标（>80mA），再看累计放电量是否过大（>1Ah）

两种模式： 区分非法漏电和合法高耗电，并采取不同策略

维修重点： 加装设备和逐步拔保险丝是定位休眠电流故障最经典、最有效的方法
