比亚迪，这家知名的新能源汽车品牌，在全球新能源汽车行业中扮演着先行者和领导者的角色。其业务版图广泛，涵盖了电子、汽车、新能源和轨道交通等多个领域，为这些领域的进步贡献着不可或缺的力量。从能源的获取、存储到应用，比亚迪致力于为客户提供全方位、零排放的新能源解决方案。
近日，充电头网对两款比亚迪充电枪进行了拆解，这两款均为随车携带的充电枪，具备8A充电电流和1760W的输出功率。其中一款充电枪在插头处巧妙地设置了控制盒，而另一款则采用了传统的设计，将控制盒置于线身中段。接下来，我们将深入剖析这两款比亚迪充电枪的内部设计原理，带您一同探索其安全性能与便携性的完美结合。

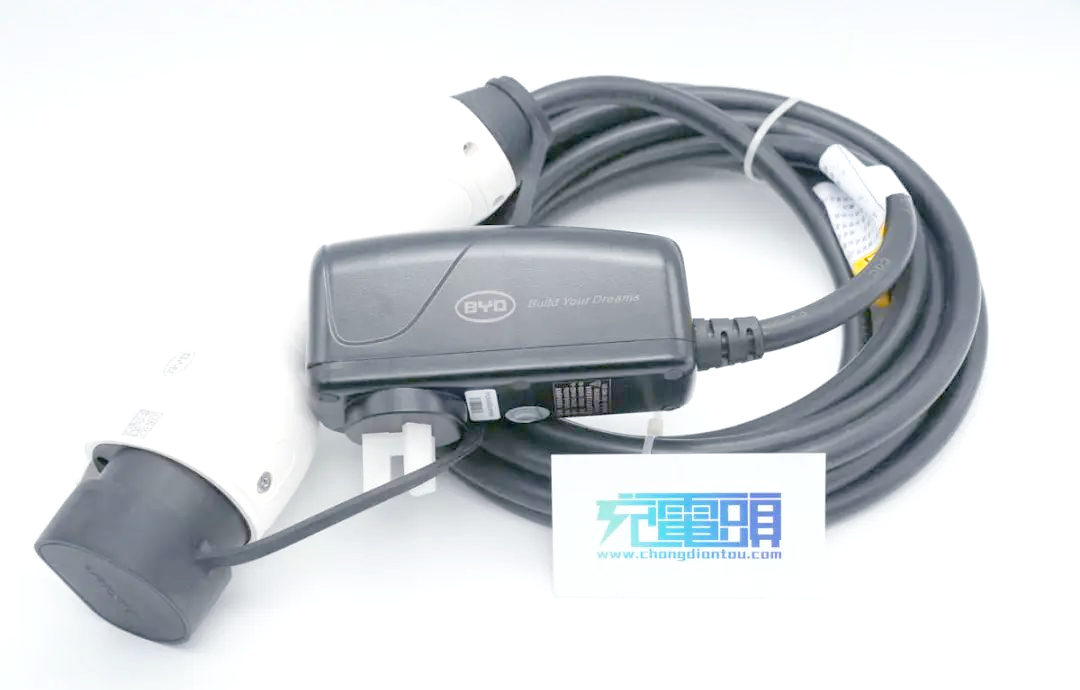

特别值得一提的是，比亚迪这款便携式充电枪，它同样支持8A电流输出和1760W输出功率。其创新之处在于将单独的控制盒移至插头内部，这一设计不仅增强了便携性，还确保了关键的安全性能得以保留。该充电枪配备了交流过压、欠压保护，以及充电过流和漏电保护功能，为用户提供全方位的安全保障。

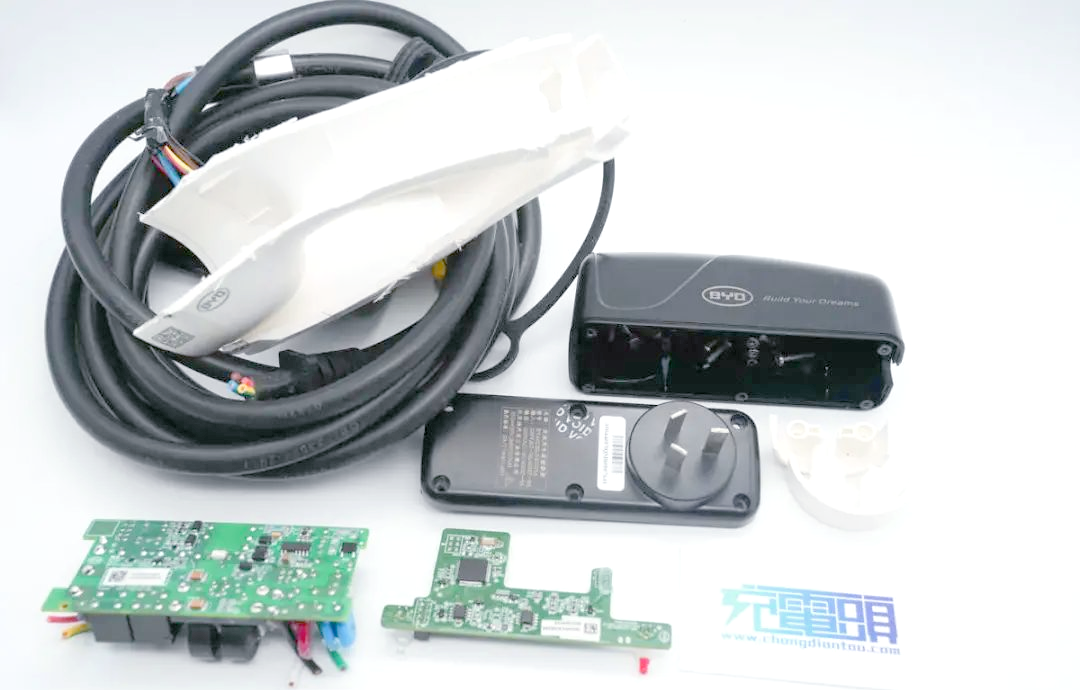

通过深入拆解，我们发现这款比亚迪充电枪的交流插头内部结构相当精巧。为了容纳检测与保护电路，插头的体积设计得相对较大。其内部采用了两块独立的电路板，一块负责保护检测，另一块则用于充电控制。在充电控制的电路板上，输入端焊接了压敏电阻和放电管，以提供过压保护功能。同时，还配备了两颗电流互感器，分别用于过电流和零序电流的检测。此外，通过两颗宏发继电器，实现了精准的充电控制。
保护检测的电路板搭载了一颗比亚迪的车规级MCU，负责参数检测和保护控制。在参数采集方面，采用了德州仪器和圣邦威的运放，确保数据的准确性。同时，德州仪器稳压芯片为MCU和运放提供了稳定的供电。充电控制电路板上配备了开关电源电路，以及一颗英飞凌电源芯片，以实现高效的充电控制。
此外，这款充电枪还选用了车规级器件和宽温稳压芯片，确保在宽温度范围内都能正常使用。内部元器件通过打胶固定，有效防止了跌落导致的损坏。整体而言，这款充电枪的设计和用料都显得非常可靠，为用户提供了安全、稳定的充电体验。
1、比亚迪1760W新能源汽车交流充电枪拆解报告
本次拆解的是一款比亚迪1760W的新能源汽车交流充电枪。这款充电枪搭载了高性能的车规级MCU，专门负责参数检测和保护控制。在数据采集方面，它采用了德州仪器和圣邦威的运放，确保了数据的准确性。同时，稳定的供电由德州仪器稳压芯片提供给MCU和运放。此外，充电控制电路板上配备了高效的开关电源电路和一颗英飞凌电源芯片，以实现高效的充电控制。
这款充电枪还选用了车规级器件和宽温稳压芯片，确保在各种温度环境下都能稳定工作。内部元器件通过打胶固定，有效提升了产品的耐用性。整体而言，这款充电枪的设计和用料都体现了比亚迪对产品质量的严格要求，为用户提供了既安全又稳定的充电体验。

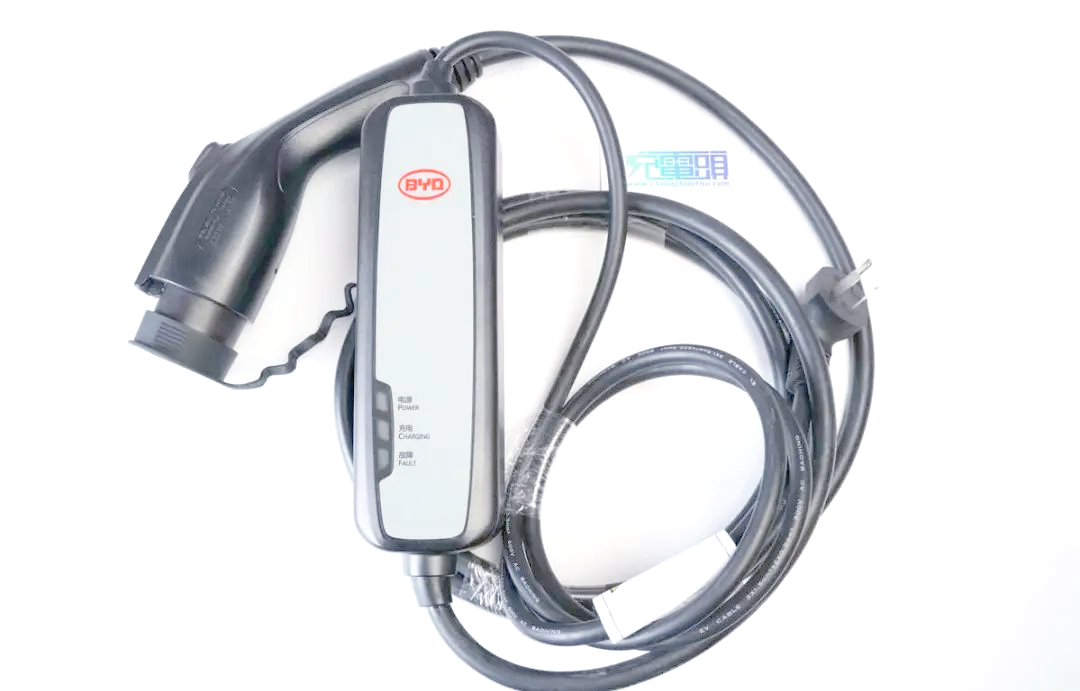

比亚迪这款交流充电枪，长度约为5米，额定功率高达1760W，其定位主要是一款便携且实用的应急充电产品。其充电枪端头设计符合国内电动汽车的充电口标准，因此能够兼容市面上众多电动汽车的充电需求，通用性极佳。此外，产品配备的控制盒具备多项安全保护功能，包括接地故障、过/欠压、过温故障、漏电故障以及过流故障的提示，让用户能够清晰了解充电状态，确保使用安心。

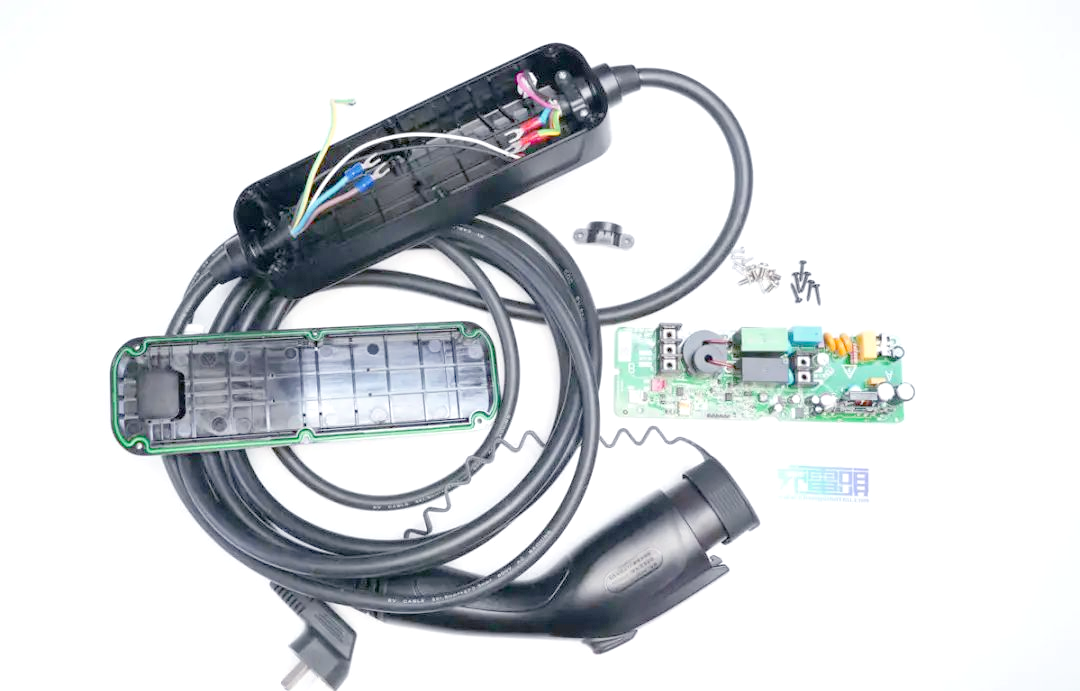

打开比亚迪交流充电枪的控制盒，我们可以发现火、零、地三线均通过螺丝进行稳固连接，同时，还额外配备了两条细导线用于实时监控温度。在内部PCB板上，压敏电阻、陶瓷放电管等保护元件一应俱全，以确保过压和抗雷击的安全。此外，该产品还采用了兆易创新GD32E230C8T6单片机，专门负责充电状态参数的采集、功能控制以及LED灯驱动。供电方面，则独立采用一块电源小板进行降压处理，并由SAMXON万裕品牌电容进行滤波，确保整体用料的优质与可靠。
1、拆解报告：比亚迪1760W电动汽车交流充电枪
充电头网拆解发现，充电枪是新能源汽车充电的重要设备，它不仅负责将车辆与电网相连，还提供过压、过流和漏电等多重保护，确保使用安全。拆解的两款充电枪，一款的控制板巧妙地设置在插头内部，而另一款则采用经典的控制盒设计。无论哪种设计，其内部都配备了全面的保护电路，包括压敏电阻与气体放电管的雷击防护、零序电流互感器的漏电保护，以及MCU对电压电流参数的精准检测。通过继电器，充电输出得以智能控制。整枪采用一线品牌优质用料，精湛的做工确保了新能源汽车充电的安全与稳定。
