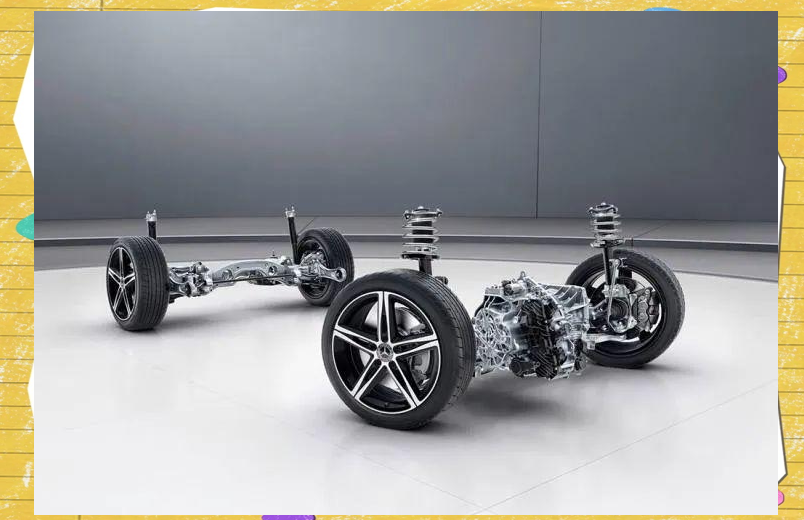

一、悬架的定义与组成
悬架系统，亦被称为悬挂，是汽车中至关重要的一个部分。它连接车架与车桥或车轮，主要功能在于传递车轮与车架之间的力和力矩，同时缓冲因不平路面而产生的冲击与震动，确保汽车能够平稳行驶。悬架系统由多个部件组成，包括弹簧、减振器、摆臂、连杆以及稳定杆等，它们共同协作，为汽车的舒适性与操控性提供有力保障。

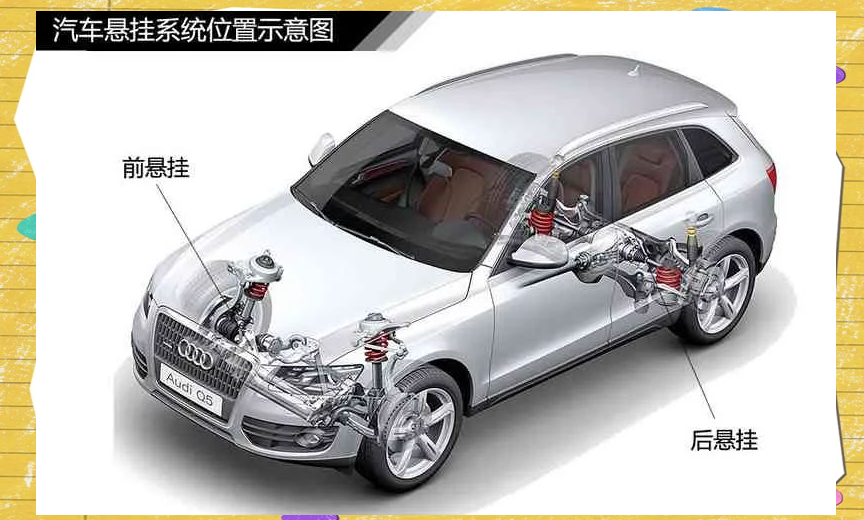

为何称之为悬架？这源于一个形象的观察：从车外视角，车辆通过四个车轮支撑在地面上，宛如轻盈地悬浮。正是这种连接车轮与车架的部件，我们称之为悬架。悬架在汽车的不同位置有着不同的命名：车头部分被称为前悬架，而车尾部分则称为后悬架。悬架系统对于乘车舒适度至关重要，它能够有效缓冲地面的冲击力。试想，若没有悬架的存在，车辆震动时，车内乘员将不可避免地随之颠簸，甚至可能因幅度过大而头部撞到车顶，这样的驾驶体验无疑令人难以忍受。因此，悬架的重要性不言而喻。回顾历史，古代的马车并无悬架，乘坐时的舒适度几乎为零，但毕竟比徒步前行要便捷得多。
。
悬架系统不仅对乘车舒适度至关重要，还对车辆的操控性和稳定性有着深远的影响。通过精细调校的悬架，车辆能够更准确地响应驾驶者的操控指令，提供稳健的操控感。同时，悬架系统还承担着维持车辆稳定性的重任，确保车辆在高速行驶或转弯时能够保持平衡，提高驾驶的安全性。因此，悬架系统是现代汽车不可或缺的一部分，其性能的优劣直接关系到驾驶体验和行车安全。
二、悬架的种类：

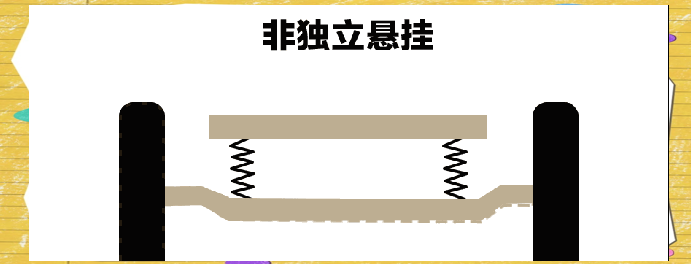

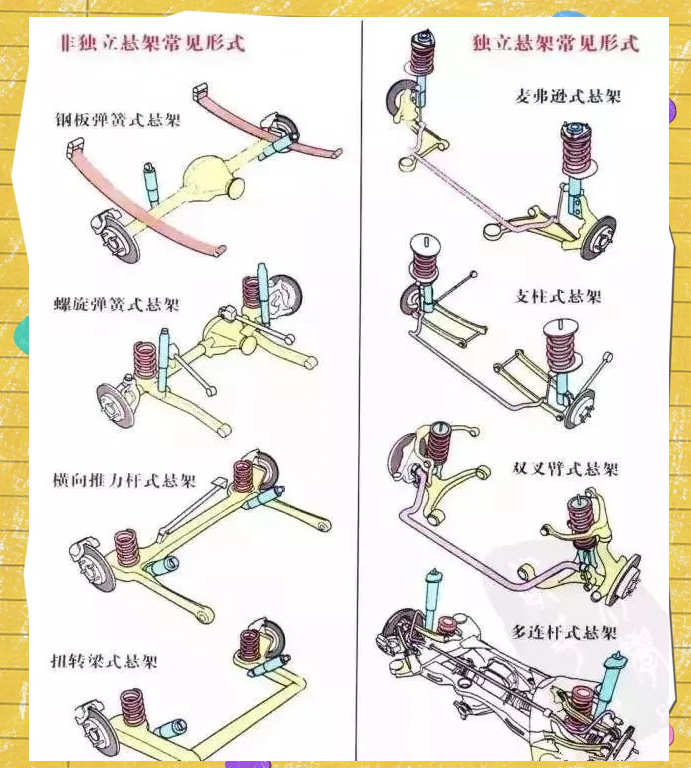

汽车的悬架系统主要分为非独立悬架、独立悬架以及半独立悬架三大类。非独立悬架的特点在于其两个车轮间存在硬性连接，这使得一侧车轮的跳动会直接影响另一侧，类似于我们用扁担挑水时，一头过重导致的另一头翘起的现象。尽管这种悬架结构简单且成本低廉，但其刚性较强和通过性良好，因此常用于面包车、货车及卡车等需要高承载能力的车辆上。然而，由于其舒适性欠佳，在遇到路面不平整时，车内乘客可能会感受到较大的震动，所以并不适用于家用轿车。

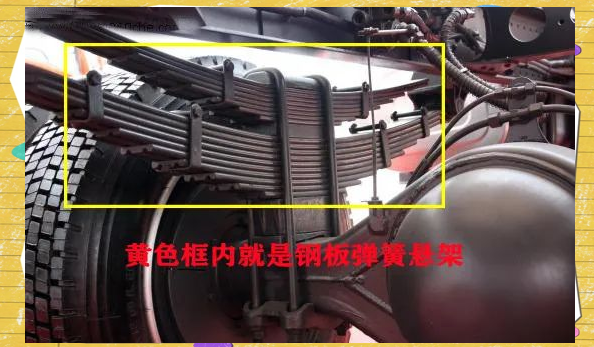

钢板弹簧悬架实物展示
接下来，我们将深入了解一种具体的悬架类型——钢板弹簧悬架。这种悬架在重型卡车和载货汽车上应用广泛，其结构特点在于通过钢板弹簧来连接车桥与车架，从而实现车轮与车身之间的弹性连接。

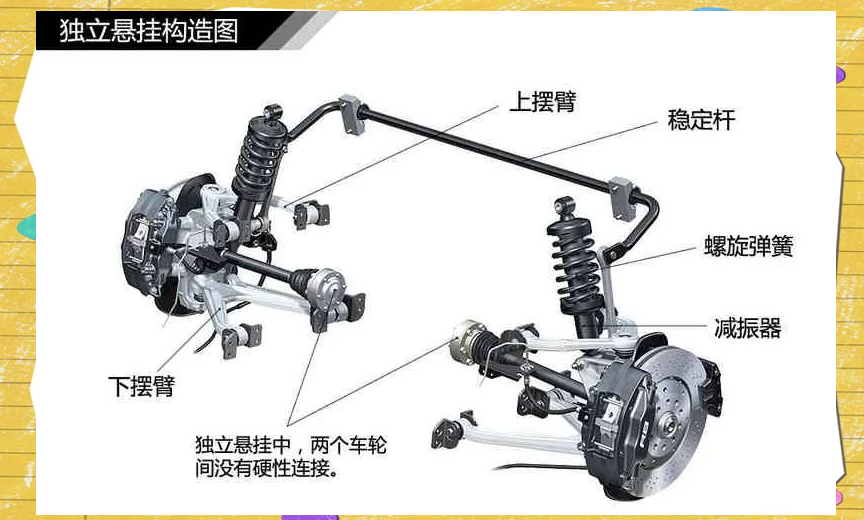

而独立悬架则因其独特的结构设计而备受推崇。它消除了两个车轮间的硬性连接，使得它们之间相互独立，无干涉现象。因此，一侧车轮的跳动不会对另一侧车轮产生影响，从而提供了卓越的舒适性和操控性。正因如此，追求舒适性的车辆通常会首选独立悬架。
接下来，我们将通过动图演示独立悬架与另一种悬架的运作方式。

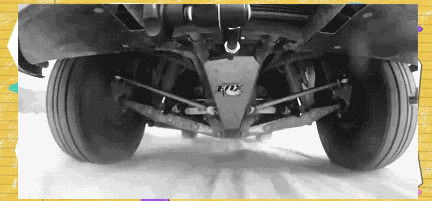

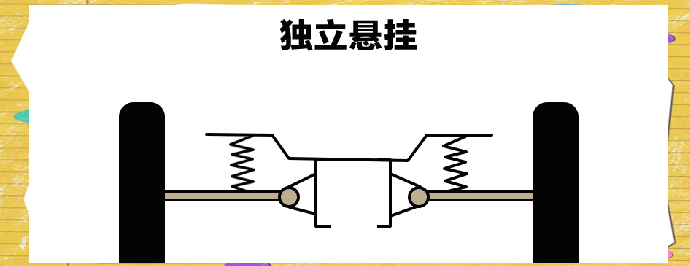

紧接着，我们将通过动图展示独立悬架的独特运作方式。从下面的动图中，我们可以清晰地观察到，装有独立悬架的车辆，其车轮能够独立地上下运动，彼此之间毫无干扰。
半独立悬架，这种悬架系统独特地融合了非独立与独立悬架的优点，展现出二者的双重特性。
三、独立悬架的多样类型
独立悬架，其连接部件的差异导致了多种类型的产生。具体来说，它可分为横臂式、纵臂式、多连杆式、烛式以及麦弗逊式，再加上一种特殊的扭转梁式。
1、横臂式独立悬架

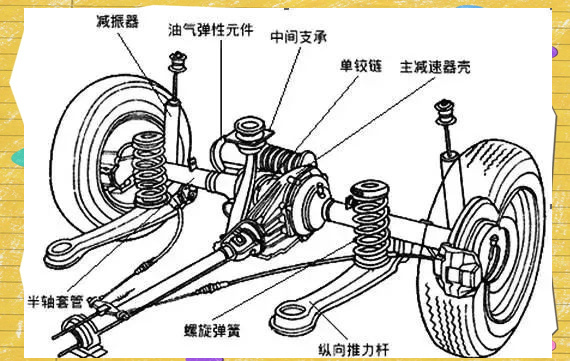

横臂式独立悬架分为单横臂与双横臂两种类型。单横臂式悬架的特点在于，两侧车轮通过一个横臂与车架相连，使得车轮仅能在汽车横向平面内进行跳动。其结构中，横臂的内端通常连接在车架或桥壳上，而外端则与车轮直接相连。此外，车身与横臂之间还会配备弹性减振元件，以提供必要的缓冲和减震效果。
这种悬架在作为转向轮使用时，会导致主销内倾角和车轮外倾角发生显著变化，从而对转向操作产生一定影响，且难以满足高速行驶的需求，因此在实际应用中较少采用。

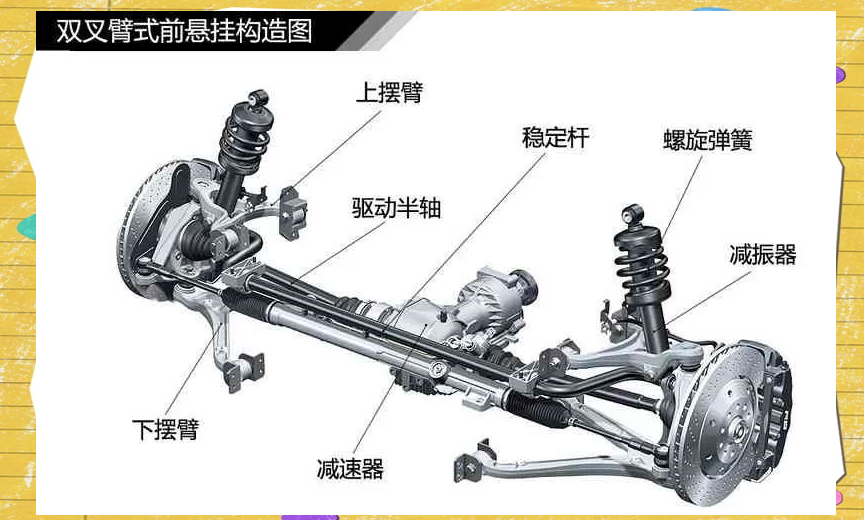

相比之下，双叉臂式悬架（亦称双A臂或双横臂式悬架）在结构上进行了改进，它在麦弗逊式悬架的基础上增设了一对叉臂。这些叉臂，类似于人的双手，一端与车轮相连，另一端则与车身相接。这样，车轮所承受的横向力和纵向力便得到了有效分散，而减振机构则专注于支撑车体和减震功能。

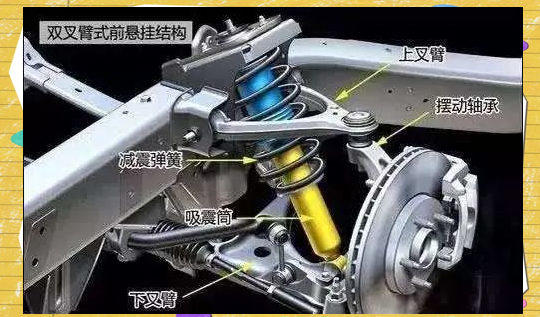

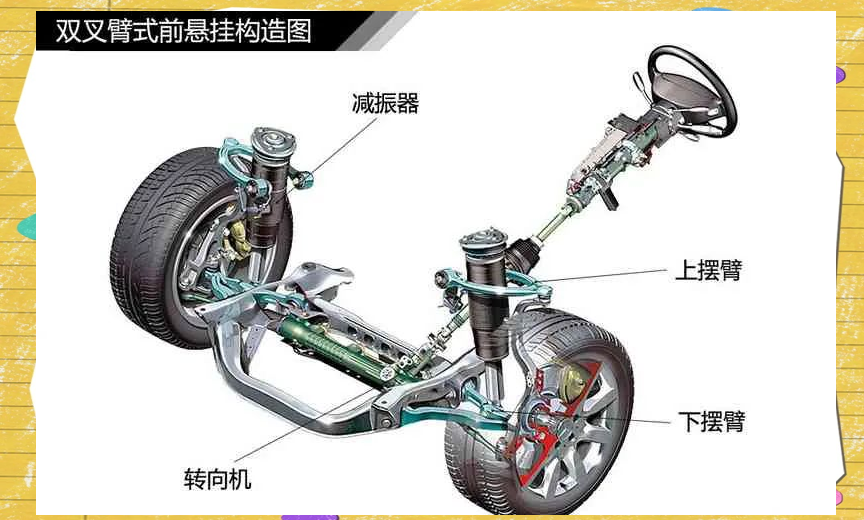

双叉臂式悬架的工作原理图。
双叉臂式悬架的设计巧妙，能够同时承受车轮的横向力和纵向力，这种设计显著增强了其强度和耐冲击性能，相较于麦弗逊式悬架，其优势不言而喻。在车辆转弯时，双叉臂式悬架能有效抑制侧倾和制动点头现象，确保驾驶稳定性。此外，其横向刚度大，抓地性能优越，路感清晰，为驾驶者提供了出色的操纵感。这种悬架特别适合用于承载较大重量的车身，因此在中大型轿车和SUV上得到了广泛应用。然而，双叉臂式悬架也存在一些不足，如制造成本相对较高、占用空间较大，以及维修保养相对复杂。
2、纵臂式悬架

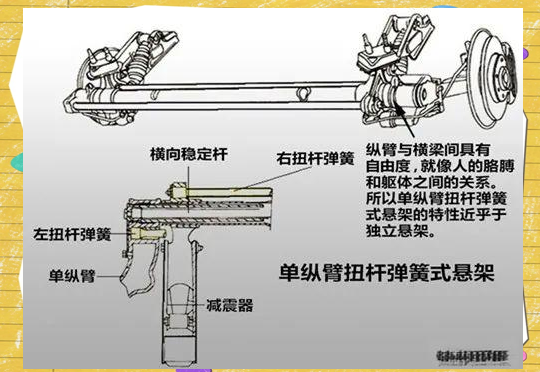

纵臂式悬架包含单纵臂式和双纵臂式两种类型。单纵臂悬架以其紧凑的结构和低廉的成本著称，其特点在于占据的横向和纵向空间较小。通过一根纵臂，两侧车轮与车架相连，确保轮距在车轮跳动时保持稳定。这种设计简单而实用，非常适合作为后悬架使用。

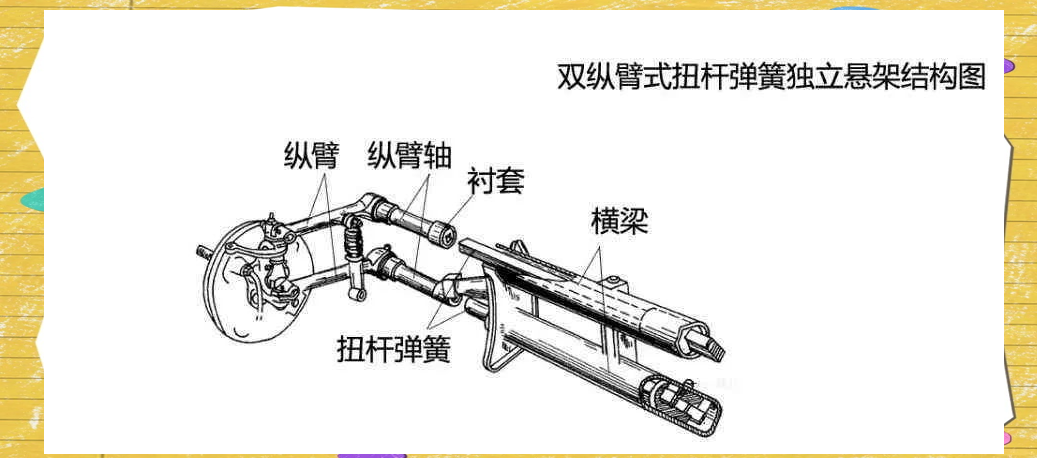

双纵臂悬架设计巧妙，通过两根纵臂将车轮与车架相连，构成一个平行四杆机构。这种设计使得车轮只能在汽车纵向平面内进行跳动，从而确保了悬架的稳定性。双纵臂式悬架因其独特的结构特点，常被广泛应用于转向轮的悬架系统。

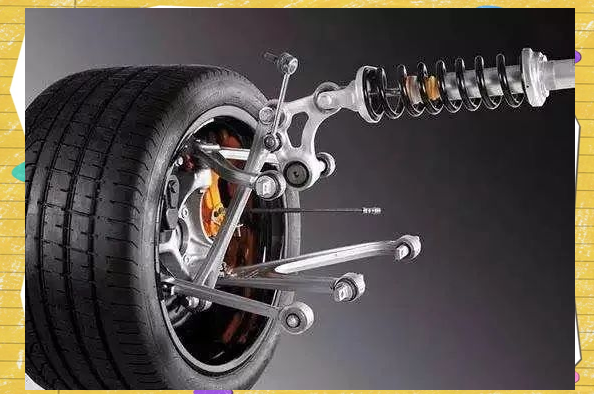

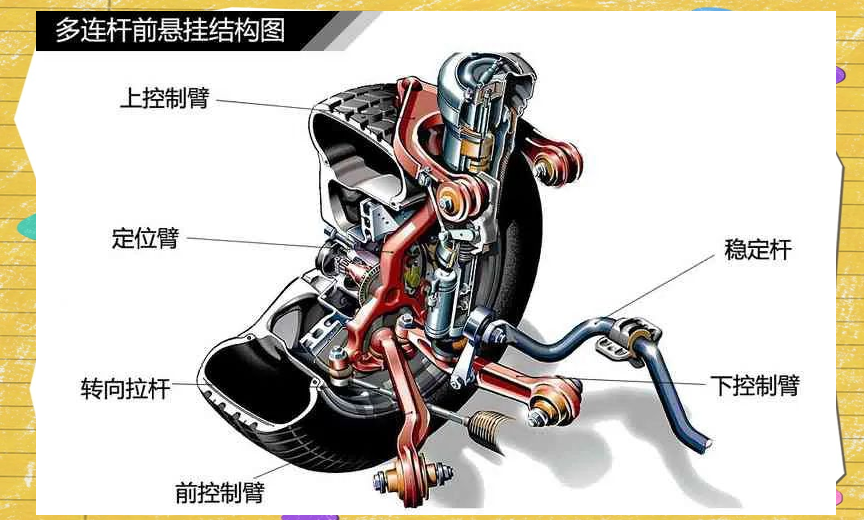

3、多连杆悬架

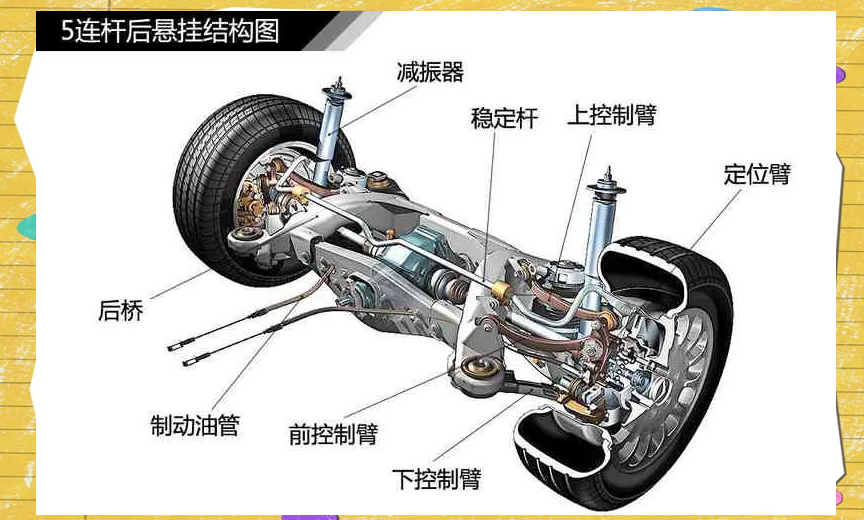

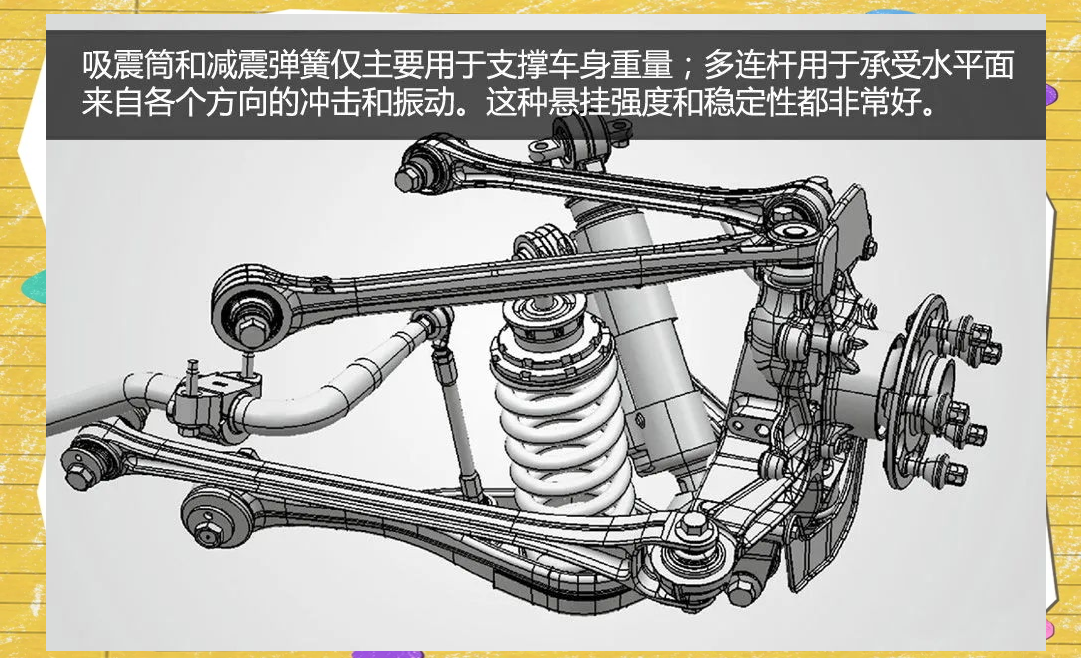

多连杆悬架通过一系列连杆将车轮与车身紧密相连。通常，包含三根或更多连杆的悬架即被称为多连杆悬架。如今，主流的多连杆悬架通常配备4或5根连杆。在前悬架方面，3连杆或4连杆式独立悬架较为常见；而后悬架则更多采用4连杆或5连杆式独立悬架，以确保更稳定的驾驶性能。
由于多连杆悬架具备多根连杆，它能够提供多方向的控制力，确保轮胎行驶轨迹更加稳健可靠。因此，在所有悬架设计中，多连杆悬架的操控性表现最为出色，甚至可与双叉臂式悬架相媲美。此外，其丰富的调校参数使得它成为高档轿车的理想之选。但值得注意的是，由于连杆数量多导致结构相对复杂，制造成本也相对较高。因此，中小型轿车通常出于成本和空间方面的考量，较少采用这种悬架系统。
4、烛式悬架
烛式悬架的独特之处在于其主销与车架的刚性连接。这种设计中，螺旋弹簧减振器被巧妙地安装在主销之上。在车辆行驶过程中，车轮会连同主销套筒一起，沿着主销的轴线方向进行上下移动。此时，弹簧减振器发挥其减震功效，有效吸收车轮竖直方向的冲击力。同时，主销不仅担任着导向的重要角色，还需承受来自车轮的纵向和横向冲击。
优点：在悬架系统发生变形时，主销的后倾角能保持稳定，仅会引发轻微的轮距和轴距变化。这一特性对于汽车的转向操控和行驶稳定性而言至关重要。
缺点：由于主销需承担车轮横向和纵向的冲击负荷，这可能导致套筒与主销之间的摩擦阻力增加，加剧了部件的磨损。正因如此，这种悬架系统在现今的应用已相对较少。

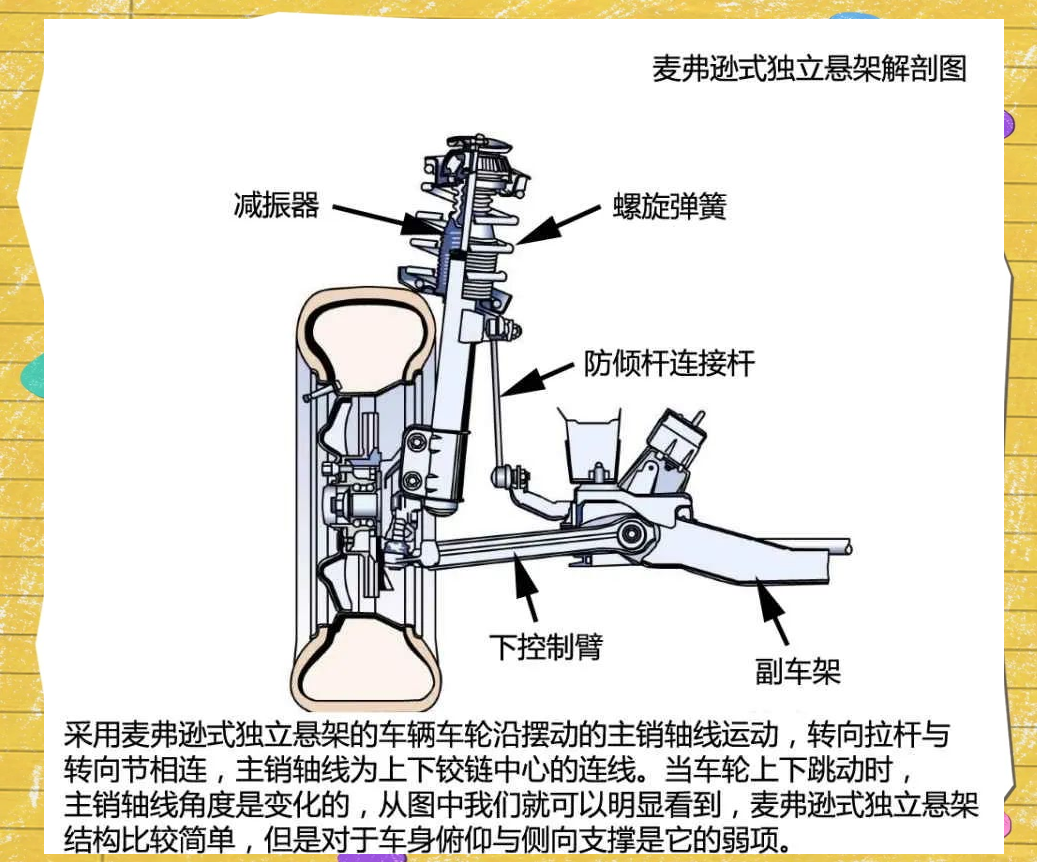

5、麦弗逊式独立悬架：

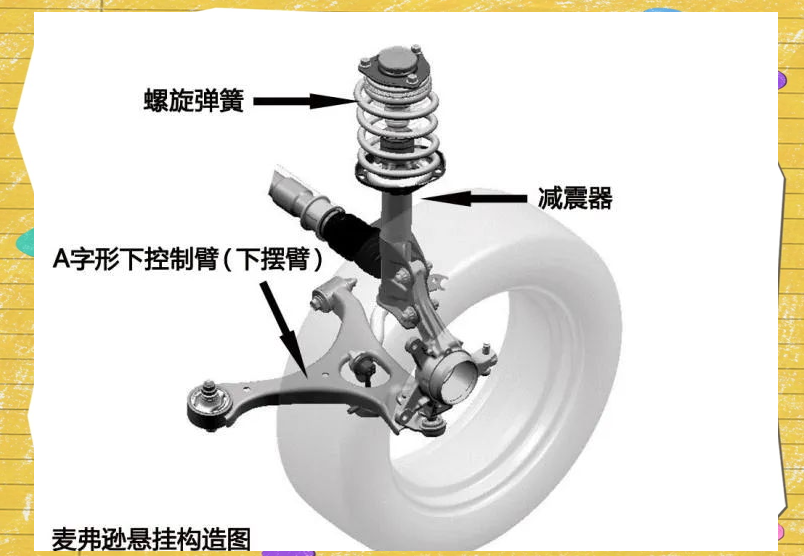

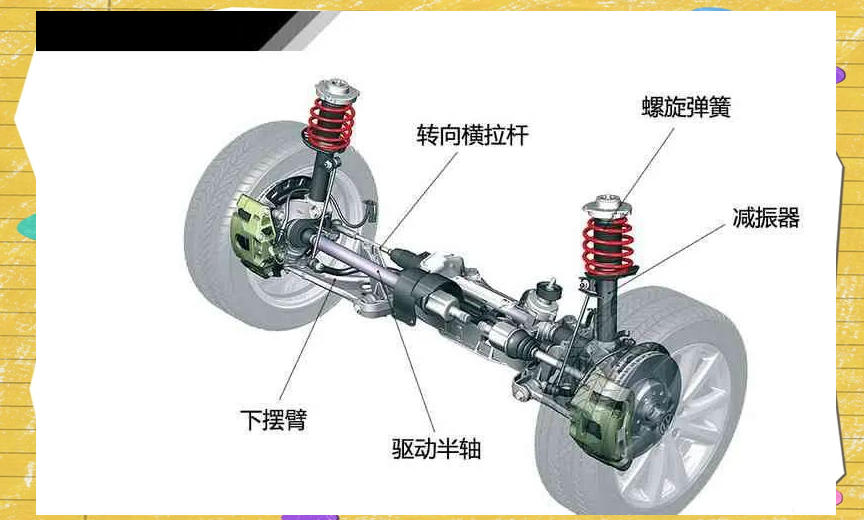

麦弗逊式独立悬架的核心结构包含螺旋弹簧、减振器以及A字下摆臂。摆臂与车轮紧密相连，主要负责承受车轮下端的横向和纵向力。而减振机构则巧妙地连接在车身与摆臂之间，既承担着减振和支持车身的重任，又要承受车轮上端的横向力。这种悬架结构精简，成本经济，且占用空间小，为前轮内侧腾出了更多空间，优化了发动机舱的布局。此外，其响应速度和回弹速度迅捷，从而赋予了强大的减震能力。正因如此，麦弗逊悬架在汽车领域得到了广泛应用，尤其是家用轿车的前悬架，已然成为现代汽车的主流选择。
然而，麦弗逊式独立悬架也存在一定的不足。当车辆行驶在不平坦的路面上时，车轮可能受到路面剧烈的冲击，这可能导致滑柱发生弯曲，进而影响转向性能，需要司机施加额外的力量来保持方向盘的稳定。此外，由于减振器和螺旋弹簧主要对车辆上下晃动进行支撑和缓冲，而对侧向力量缺乏足够的支撑，因此在车辆转向时车身会出现明显的侧倾，并且在刹车时点头现象也较为明显。这些问题导致麦弗逊悬架在稳定性方面表现不足，抗侧倾和制动点头的能力有待提高。
6、扭转梁式悬架（亦称拖曳臂式悬架）
这种悬架设计巧妙，两个车轮并非直接由硬轴相连，而是通过一根可以扭转的梁进行连接。正因如此，它能在一定范围内自由扭转，从而得名扭转梁悬架。当一侧车轮遭遇不平路面时，这根扭转梁依旧会对另一侧车轮产生轻微影响。
从技术角度分析，扭转梁式悬架可归类为半独立式悬架。这种设计在中低档车型上颇为常见，尤其常用于后轮悬架系统，既节省了成本，又满足了车辆的基本需求。

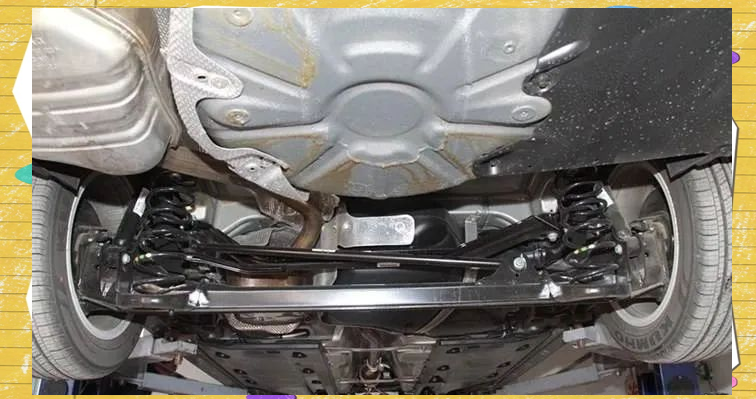

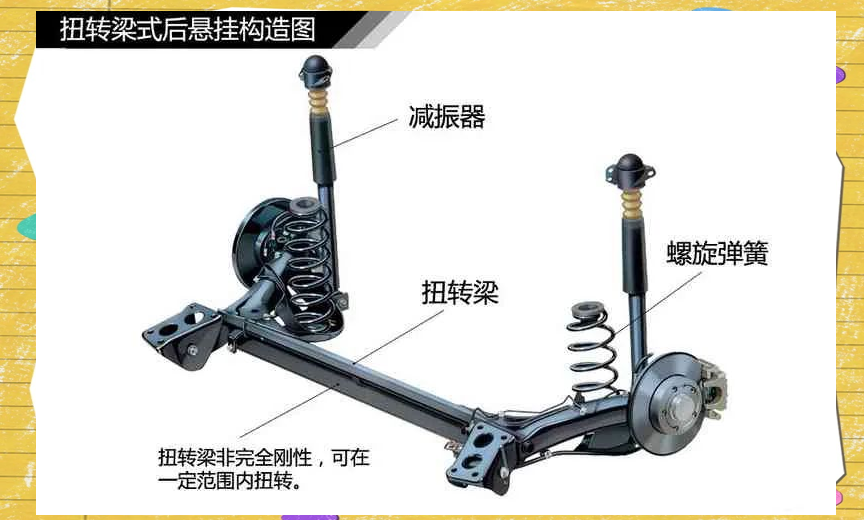

扭转梁式悬架实物展示
优点：结构简洁，成本经济，空间占用少，有助于提升整车的稳定性。
缺点：乘坐舒适度略显不足，侧倾抵抗能力较弱，承载能力有待提高。在高速转弯时，弯道内侧车轮可能因离地而降低轮胎的抓地力。
另类悬架解析：
这种罕见的悬架结构被称为横向推/拉杆水平悬架，其灵感源自方程式赛车，可归类为多连杆悬架的一种变体。为了进一步降低车身重心，赛车常采用将避震弹簧组水平放置的设计。在此基础上，通过增设一支推拉杆，将支撑力传递至接近水平位置的避震支柱，从而优化了悬架性能。
四、减振器
在悬架系统中，减振器扮演着至关重要的角色。它旨在减缓车架与车身的振动，进而提升汽车的行驶舒适性。倘若没有减振器，车辆将无法有效缓冲振动。这种装置的工作原理在于其内部的油液与筒壁之间的摩擦，以及液体分子内的摩擦，共同形成对振动的阻尼力。通过这一机制，车身和车架的振动能量得以转化为热能，并被油液和减振器壳体所吸收。然而，仅仅依靠减振器还不足以完成减振任务，弹簧的加入则显得尤为重要。实际上，减振器与弹簧的协同作用，才是实现有效减振的关键。

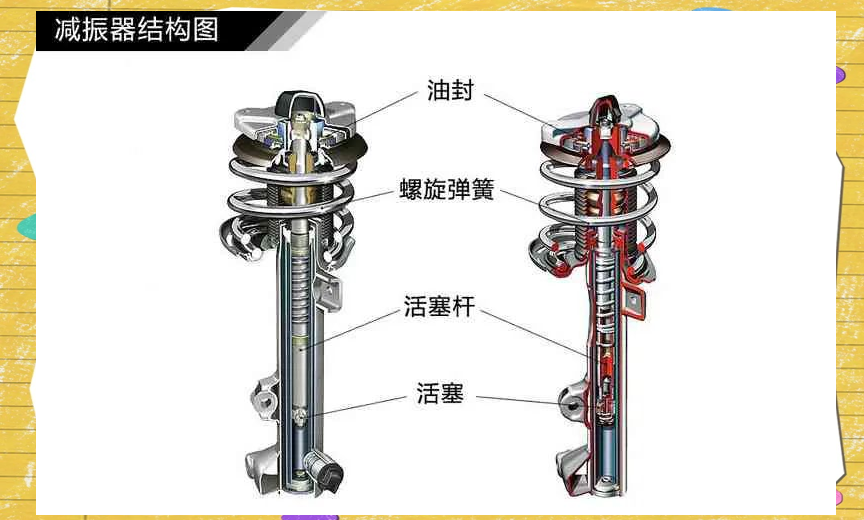

减振器实物展示
在悬架系统中，减振器作为一个重要的组成部分，其作用不可忽视。它通过油液与筒壁的摩擦以及液体分子内的摩擦，产生阻尼力，从而有效减缓车架与车身的振动。减振器的内部结构精细，每一个部件都发挥着至关重要的作用。
在不平坦的路面上行驶时，减振器的弹簧会因地面冲击而发生形变。当弹簧试图恢复其原始形状时，会产生震动。然而，减振器通过其阻尼作用，有效抑制了弹簧的这种来回震动。正是减振器与弹簧的紧密配合，确保了汽车在通过不平路段时能够保持稳定，避免持续颤动。对于经常行驶在非铺装路面上的车辆，建议车主定期检查减振器是否漏油，并在行车时留意是否有异响。如有异常，应立即进行检修。通常情况下，减振器在正常行驶条件下，能够使用5-6年或行驶8-10万公里而无须更换。
五、稳定杆

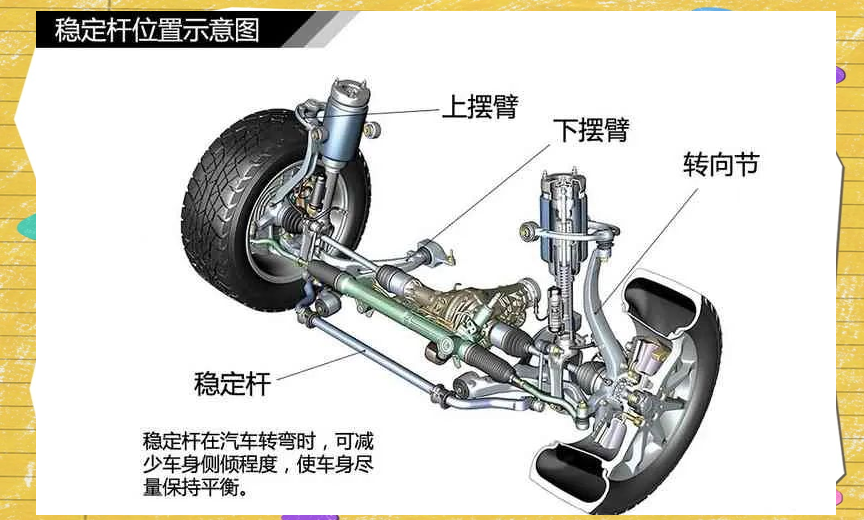

在之前的悬架结构图中，我们注意到一个名为“稳定杆”的装置。接下来，我们将深入探讨这一关键部件。

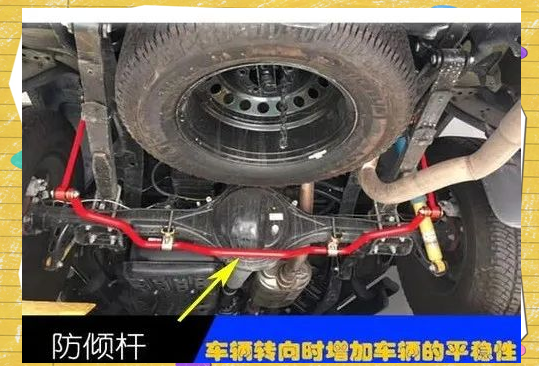

稳定杆，又被称为平衡杆或防倾杆，其核心作用在于防止车身在转弯时发生侧倾。它通过两端分别固定在左右悬架上，在汽车转弯时发挥作用。当外侧悬架受到压力并压向稳定杆时，稳定杆会发生弯曲。这种弯曲变形所产生的弹力，能够有效防止车轮在转弯时抬起，从而确保车身能够尽可能地保持平衡。

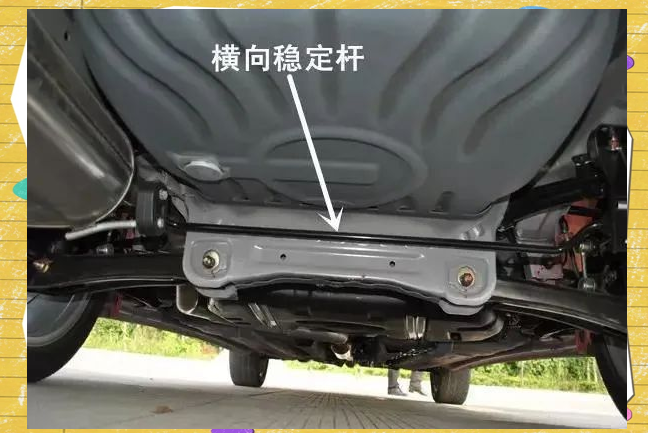

在车子的悬架系统中，我们常常能看到一根粗细如大拇指的横向钢管，它连接着车轮的两个轮毂。这根钢管，就是起着关键作用的横向稳定杆。别看它细小，但在高速过弯或行驶在坑洼路等复杂路况时，它对车内舒适性和车辆稳定性的影响却不容忽视。通常情况下，车辆的前悬架会安置稳定杆，而有些车辆则选择在后悬架进行安置。
六、新型悬架系统
除了我们之前所了解的普通悬架，现今还涌现出了两种新型悬架系统，它们分别是空气悬架与电磁悬架。接下来，我们将逐一探究这两种新型悬架系统的特点与工作原理。

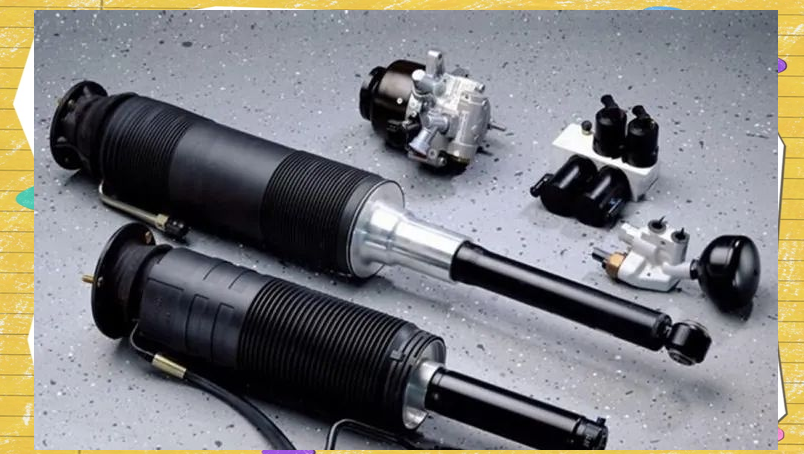

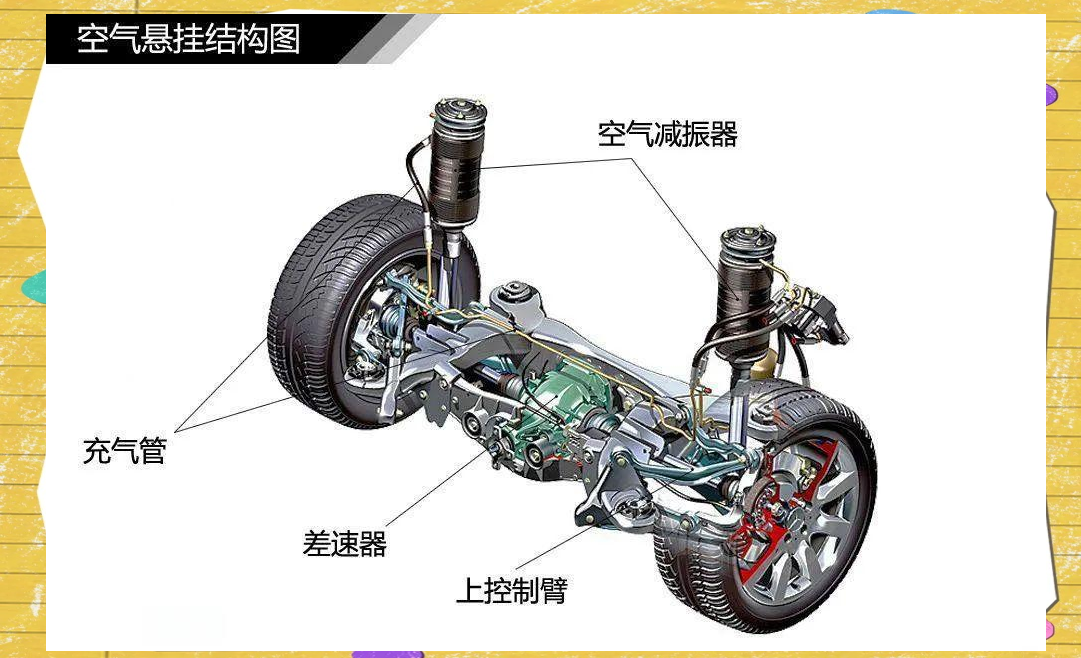

1）空气悬架，一种通过空气减振器实现的创新悬架系统，其工作原理是在传统的螺旋弹簧外部增设了一个气囊或构建了一个气室。借助空气泵，可以精准地调节气囊或气室内的气体量，从而灵活地改变空气减振器的行程和长度。这一设计使得底盘能够根据需求自主升高或降低，类似于我们想象中的一张床的四个脚通过气垫来调节高低。对于追求高品质SUV的车主来说，这样的系统不仅能提供轿车般的舒适性，还能确保越野车的通过性能，如奥迪SUV和路虎等高端车型就配备了此类空气悬架系统。
空气悬架系统是由多个关键组件协同工作而成的，包括空气弹簧、减振器、导向结构以及空气供给单元（如空气压缩机、单向阀、气路和储气罐等）。此外，高度控制阀在系统中也扮演着至关重要的角色。

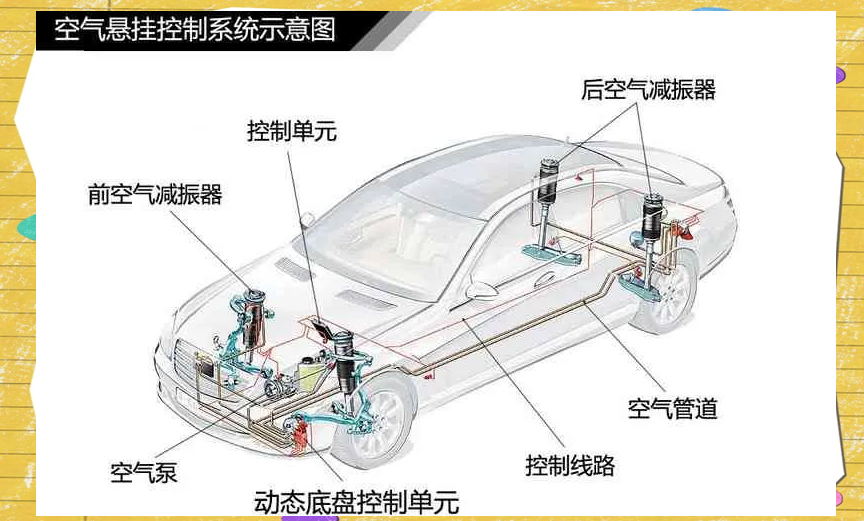

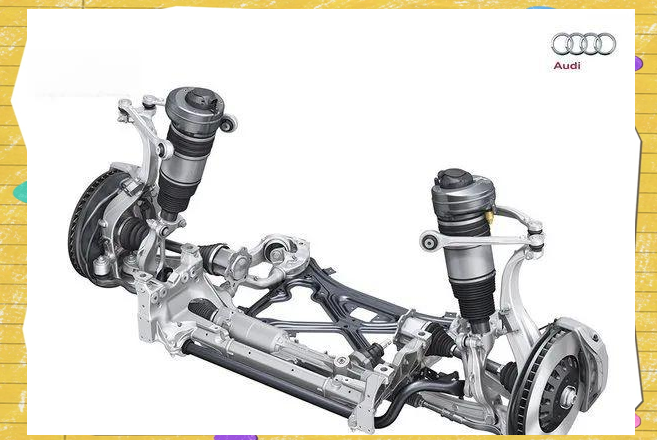

下图展示了奥迪Q7的空气悬架系统图解。这一系统涵盖了多个关键部件，如空气弹簧、减振器等，它们共同协作，为驾驶者提供稳定且舒适的驾乘体验。

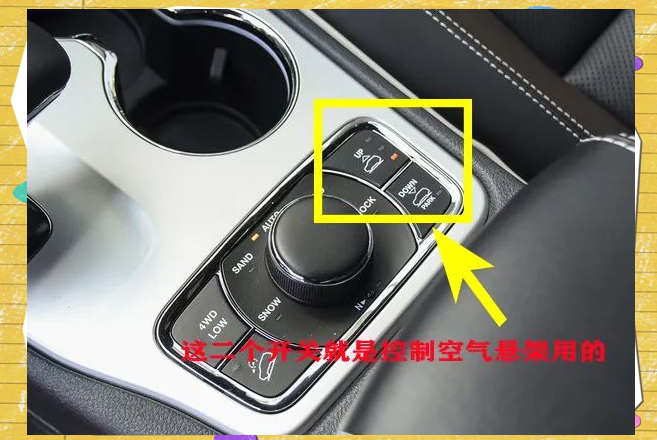

相较于传统的悬架系统，空气悬架凭借其独特的优势脱颖而出。其中，最为显著的一点是，其弹簧的弹性系数，即弹簧的软硬程度，能够根据实际需求进行自动调节。举例来说，当车辆在高速公路上行驶时，悬架会变得坚硬，从而增强车身的稳定性；而在低速行驶或遇到颠簸路面时，悬架则会软化，以提高驾乘的舒适度。此外，车辆上通常还配备了专门的开关，用于控制悬架的高度，以满足不同路况和驾驶需求。
有些更高端的车型，例如奔驰S级和奥迪A8，所配备的空气悬架系统具备智能调节功能。该系统通过车头搭载的立体摄像机扫描路面情况，预见性地调节悬架的软硬和高低。例如，当摄像机检测到前方有坑洼时，空气悬架会预先做出调整，确保驾驶者在经过时能够享受到舒适的乘坐体验。同样，在转弯时，空气悬架会适时调节硬度，提供最佳的支撑。
然而，空气可调悬架由于其结构的复杂性，相较于普通悬架系统更容易出现故障。一旦发生故障，其维修成本显著高于普通悬架。此外，由于空气是调整底盘高度的动力源，因此部件的密封性至关重要。一旦悬架的空气包发生破裂，该侧悬架将无法工作，可能导致车身倾斜。另外，频繁地调整底盘高度也可能导致气泵系统过热，从而缩短其使用寿命。在城市平坦的路面上，空气悬架的优势并不明显。

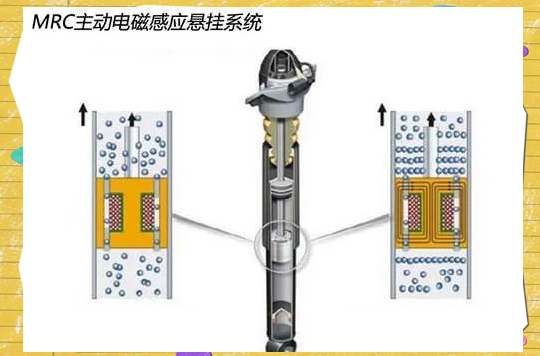

2）电磁悬架，一种基于电磁反应的新型独立悬架系统，通过电磁场调控减振筒内磁性粒子液体的排列，进而动态调整阻尼力度，实现悬架高度的灵活变化。

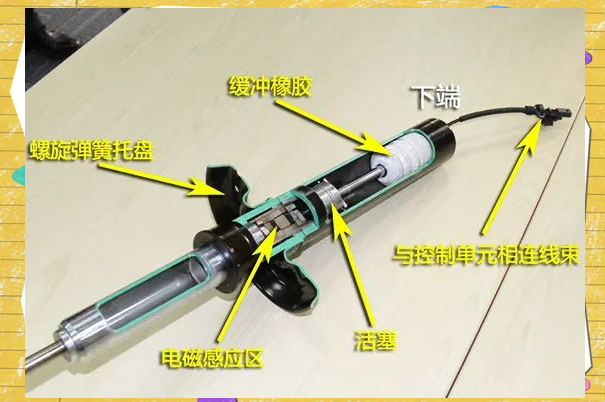

电磁悬架的实物展示
接下来，让我们一同探寻电磁悬架的实物形态。
针对路面状况，电磁悬架系统能在1毫秒内迅速作出反应，有效抑制振动，确保车身稳定。其结构紧凑且功耗极低，使得阻尼力能够得到瞬间且精确的控制。此外，该系统还拥有宽广的工作温度范围，从-50℃到140℃都能稳定工作。电磁悬架可直接由车载普通低压电源（如蓄电池）供电，极为便捷。与传统减震器相比，其运动部件大幅减少，碰撞与磨损几乎为零，运行时的噪声也显著降低。
至此，关于悬架系统的探讨告一段落，接下来，我们将继续探索车身的奥秘！
接下来，我们将继续探索车身的奥秘，深入了解其各个部件和系统的功能与特点。
