我公司精心打造的洒水车，以国内顶尖的二类地盘为基础进行改装，适应于多种路面条件。无论是洒水、喷雾、降温、除尘，还是冲洗尘埃赃物，它都能轻松应对。此外，该车还广泛应用于路面养护、园林绿化、应急消防以及饮用水运输等领域。

洒水车的主要构成部分包括汽车底盘、罐体、水泵、球阀和输水管道，以及洒水装置等。其中，水泵、取力箱和球阀均采用国家定型产品，性能卓越、稳定可靠。在洒水作业时，它不仅能提供高压力、大流量，还能有效降低油耗。同时，开启音乐喇叭开关，美妙的音乐将伴随您度过愉快的工作时光。

一、洒水车工作原理与结构概览

洒水车的工作原理主要依赖于其精妙的结构。汽车底盘的稳固性，加上罐体的容量与形状，使得它能够在不同的路面条件下稳定工作。水泵与球阀的配合，以及输水管道的布局，都经过精心设计，以确保洒水、喷雾、降温、除尘等作业能够高效完成。同时，洒水装置的多样性也满足了路面养护、园林绿化、应急消防等多种需求。在了解其工作原理与结构后，我们能够更好地欣赏这款洒水车的卓越性能与广泛适用性。

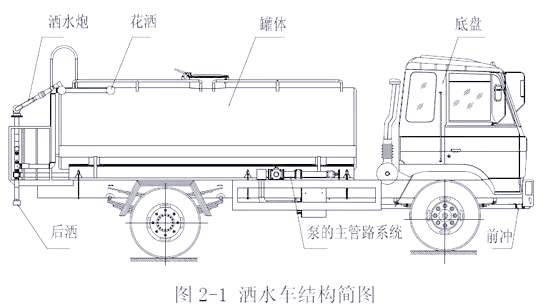

1、洒水车结构示意图

通过结构示意图，我们可以清晰地看到洒水车的各个组成部分，包括汽车底盘、罐体、水泵、球阀以及输水管道等。这些部件的协同作用，使得洒水车能够执行洒水、喷雾、降温、除尘等多种作业，广泛应用于路面养护、园林绿化、应急消防等领域。

2、洒水车的汽车底盘是由东风公司及一汽汽车集团的专业团队定型设计并经过精心改装的二类底盘。每一款洒水车所采用的二类底盘，其详细结构均可在附带的《汽车底盘使用说明书》中查阅。

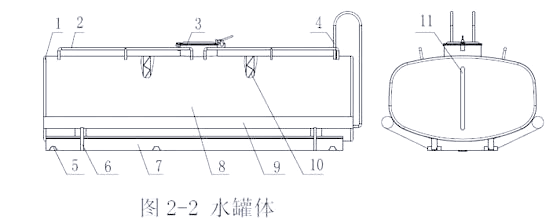

3、罐体设计，洒水车的罐体通常采用椭圆形或方形结构，由钢板精制而成。整车罐体水仓被巧妙地划分为2-3个独立室，中间隔板下端巧妙地设有通孔，以实现有效的防波作用，从而显著降低汽车行驶时罐体内液体的冲击力。此外，罐体外表面还涂有防锈漆和装饰漆，既美观又耐用。

为增强罐体的耐久性，其外表面均匀涂覆了防锈漆和装饰漆，不仅具有防锈功能，还增添了美观性。此外，水罐的侧面中央位置还配备了一个容器指示计，无论是在加水过程中还是向外排水时，它都能直观地显示出罐内的水量。

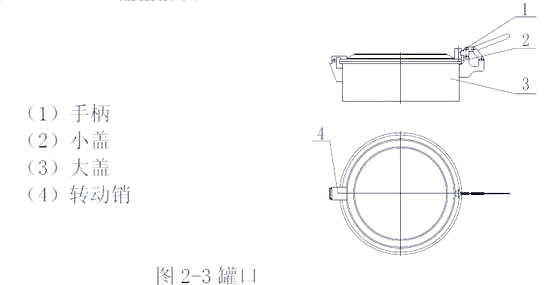

4、罐口设计

罐口组件是水罐的重要组成部分，其设计直接影响着使用的便捷性和安全性。在考虑罐口设计时，需要兼顾防漏性能、操作简便性以及与整体外观的协调性。同时，罐口组件还承担着与外部管道连接的职责，因此其密封性能和耐用性也是设计时必须考虑的因素。通过精心设计的罐口组件，可以确保水罐在使用过程中更加安全、便捷且美观。

罐口组件的设计如下：大盖通过螺栓紧固在罐口颈板上，与一个支销和护板小盖相连结。顺时针转动小盖上的手柄，可以使小盖紧密压紧。相反，当反向转动并脱开耳板后，小盖即可轻松打开。此外，大盖上还开设了一个直径为30的孔洞，旨在加水过程中保持罐内压力与大气压力的均衡。
5、取力器
配备与各车型相适的专用取力器，可实现气动或手动操作。操作时，向后拉动开关，取力器将进入齿合状态，进而通过传动轴驱动水泵开始工作；而向前推动开关，水泵则停止运转。

6、水泵

洒水车专用的自吸式叶轮泵，其结构原理、使用方法及维护保养详见《洒水车泵使用说明书》。

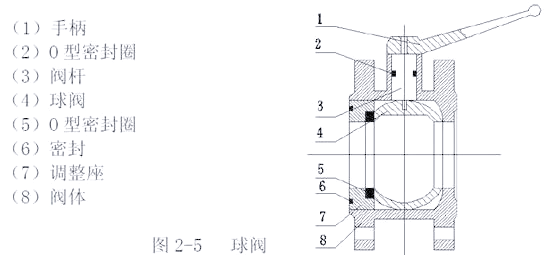

7、球阀

本车采用球形阀门结构，包含阀体调整座、密封圈、球体和阀杆手柄等部件。通过旋转阀杆手柄90°，即可轻松实现球阀的开启或关闭。此外，球阀的松紧度可进行旋转调整，以满足不同的使用需求。洒水车共装有50不锈钢球阀7只，用于调节洒水功能；同时，还配备了一只50铝合金阀，用于控制抽水或洒水。在抽水时打开该阀门，而在洒水时则关闭。

8、喷水器
本车前部配备了鸭嘴型喷嘴或圆头冲嘴，后部则装有圆柱形洒水陀及侧喷花洒莲花头，车后部还可选装高射喷枪。这些喷水器主要用于冲洗街道，发挥除尘和降温的双重功效。通过调节喷嘴螺纹，可以轻松改变喷洒方向和角度，以适应不同的作业需求。特别值得一提的是，高射喷枪在城乡及应急消防车中发挥着至关重要的作用。而莲蓬喷嘴则能有效浇落路中喷水器冲起的灰尘，助力清洁空气。

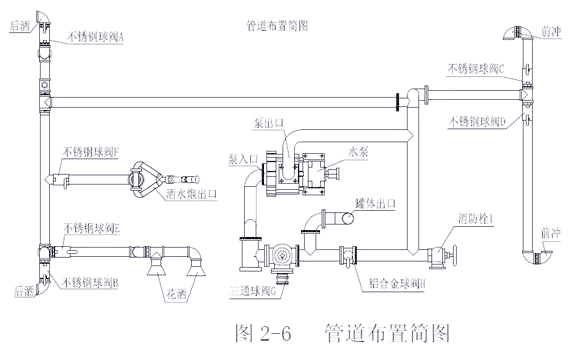

9、管道布局概览：

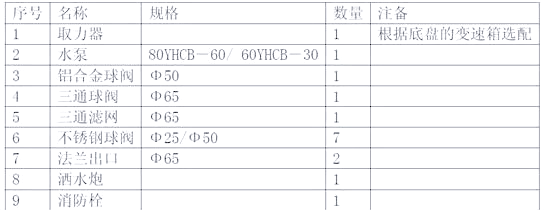

10、配件一览表

以上所列配置为常规配置，若客户对产品有特殊需求，可依据实际情况进行配置调整。
接下来，我们将介绍洒水车的操作流程：
1.1 汽车部分需遵循汽车操作规程进行细致的检查与充分准备。
1.2 熟悉施工现场的具体状况和技术需求，同时掌握取水位置及水源的详细情况。
1.3 仔细检查施工现场各个连接部位是否紧固，确认吸水软管是否完好无损，无断裂、漏气和堵塞现象。
1.4 吸水点应挑选在稳固且平坦的地面，以确保洒水车能够安全停靠。同时，吸水的高度必须控制在洒水车吸程的允许范围内。在吸水过程中，应保持出水口关闭。
1.5 在进行抽水作业前，需确保水泵内无水，此时应从加水口向泵内注入适量清水。
2. 作业与行驶要求
2.1 启动抽水作业时，首先踏下离合器，挂上取力箱的齿轮档，并逐渐增大油门，使发动机转速达到规定范围，然后进行抽水。请注意，猛轰油门是不允许的。
2.2 若采用气压操作取力箱挂档，需确保气压在规定范围内，使齿轮能完全啮合。
2.3 在喷洒作业过程中，必须严格遵循水量和车速的控制要求，保持匀速行驶，并避免因违反喷洒规定而导致的车速忽快忽慢。
2.4 根据喷洒需求，进行前喷、侧喷或特殊喷洒时，需正确开启或关闭相应的阀门。
2.5 当洒水车行驶在坡道或弯道时，应保持低速行驶，并避免紧急制动以确保安全。
2.6 作业结束后，应妥善拆装抽水软管，关闭五通换向阀的进出口或进水阀门，减小油门，并摘下取力箱档，使发动机保持怠速运转。
