汽车前大灯检测要点

整车下线时，必须对车辆前照灯的发光强度以及光束照射位置（即光轴偏移量）进行严格检测。

关键检测参数

1 测量范围与精度
在垂直方向上，测量范围为250至1250毫米，精度要求严格；水平方向上的测量范围则达到3500毫米。
2 车灯与集光箱的距离
为确保大灯测试的准确性，车辆必须精准定位，车灯与集光箱的距离应控制在300至700毫米之间。
3 光强测试范围与误差
光强测试的范围为0至120,000坎德拉（cd），最小显示值为100cd，且相对误差需控制在10%以内（在5,000至40,000cd范围内）。
4 近、远光轴位置测试范围与误差
近、远光轴位置的测试范围为±50厘米/10米（水平及垂直方向），最小显示值为5厘米/10米，测试误差不超过±15’。
5 测量头定位与移动速度
测量头的定位精度需达到±1毫米，移动速度则分别为水平方向300毫米/秒和垂直方向100毫米/秒。
6 安装轨道平面度
安装轨道的平面度误差应控制在3毫米/米以内，以确保测量结果的准确性。

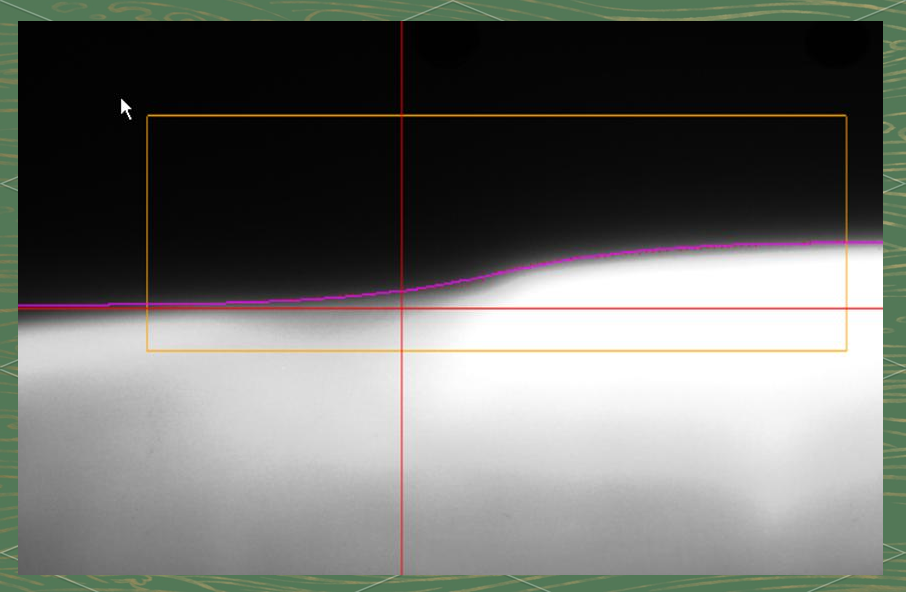

此外，针对LED车灯可能出现的多个拐点或拐点不清晰的情况，大灯检测设备需根据车辆大灯的具体光型，灵活调整灯光仪拐点识别的图像处理软件。

大灯测试原理

1 目的与功能
前大灯测试旨在精确调整车辆的大灯，涵盖前照灯、雾灯及远光灯，既可量测灯的垂直位置，亦能测量灯光的水平位置。

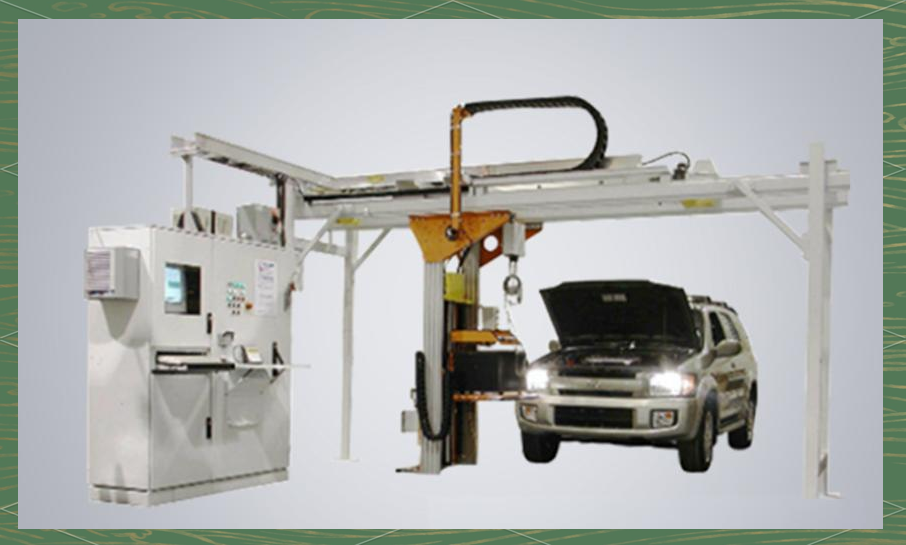

2 系统概述
大灯测试系统以PC为基础，支持手动和自动两种工作模式。它集成了定位装置、配备CCD相机的光学组件、控制系统以及测量软件。

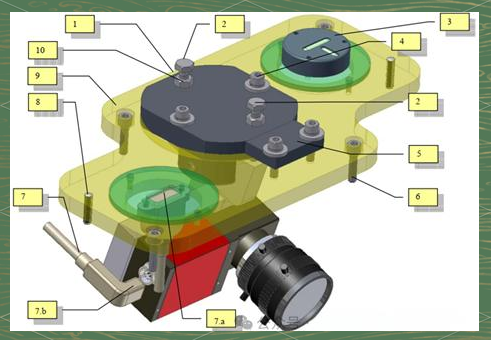

3 光学箱与测量原理
光学箱充当光束聚集的关键角色，其中安装了CCD相机和菲涅耳聚光透镜。透镜的尺寸确保系统能捕获到足够的大灯光束，从而对灯光模式进行精确评估。此外，该设备还能处理大范围的预调需求。由于菲涅耳透镜的圆形结构，使得垂直和水平位置的调节成为可能。不同角度的光束在投影板上形成不同的位置，因此系统需要确定零点值。这通常通过标定程序实现，利用标准的光箱盒帮助系统学习图像零点的位置。在测量时，系统会参考这个零点位置来确定垂直和水平位置。

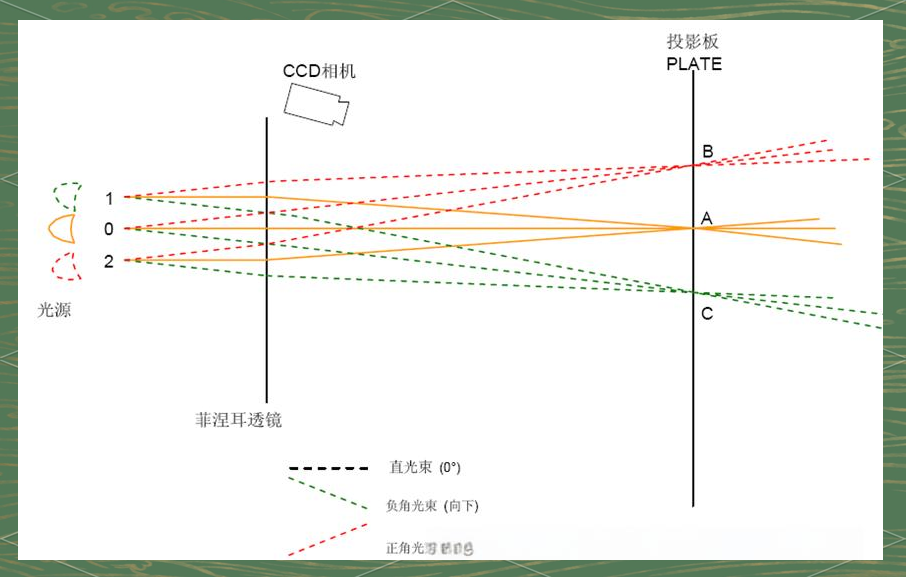

菲涅尔透镜的工作原理可以这样理解：

a) 当同一角度的光束经过菲涅尔透镜时，它们会汇聚到一个特定的点上。因此，即使灯光在照射到灯箱时略微偏左或偏上，只要大部分光束进入灯箱，其结果不会受到影响。

b) 所有以相同角度入射的光束都会被菲涅耳透镜精确偏转到其焦距上的同一个焦点。

c) 通过在菲涅耳透镜的焦距上放置投影板，我们可以清晰地观察到光束的角偏转情况。

d) CCD相机则负责分析投影板上的映象，并确定车辆大灯的精确位置。
