随着汽车市场的持续繁荣，消费者对汽车内饰的精致度及个性化需求的日益提升，汽车氛围灯已然成为汽车设计中的一大亮点。其通过丰富多彩的色彩、灵活可调的亮度以及多样化的动态效果，为驾乘人员打造了既舒适又独具特色的车内空间。在汽车氛围灯的研发与应用中，MCU扮演着至关重要的角色。它负责接收并处理各类输入信号，调控氛围灯的色彩、亮度和动态效果，并通过驱动电路驱动LED灯珠，实现氛围灯的在线升级与音乐随动功能。本文将深入探讨汽车氛围灯主控电路与方案设计的关键要点，并介绍两款推荐方案：一款基于中微半导体BAT32A237的汽车氛围灯方案，以及另一款结合Infineon PSoC 4微控制器、ams OSRAM OSIRE® E3731i智能RGB LED和川土微电子CA-IF1044 CAN收发器IC的车载触控氛围灯方案。
0# 汽车氛围灯主控电路设计要点
（1）颜色控制
通过调整RGB值，可以生成不同的颜色，这些值随后被输入到LED驱动芯片中。驱动芯片在解析这些值后，会控制RGB LED灯珠的PWM占空比，从而实现对氛围灯颜色的精确控制。本质上，RGB LED的亮度和颜色控制都是通过调整每一路RGB驱动的PWM占空比来实现的，进而控制LED的电流，以达到调节LED的颜色和亮度的目的。
（2）亮度控制
通过设定氛围灯的亮度，相应的RGB和亮度值会被输入到LED驱动芯片中。驱动芯片在解析完毕后，同样会通过控制RGB LED灯珠的PWM占空比来调节亮度。同时，为了保证灯光不出现闪烁现象，PWM的频率需要设置得高于人眼的识别阈值。
（3）呼吸效果控制
通过在1秒内均匀地调整PWM占空比，实现从100%递减到30%，再由30%递增回100%的循环变化，从而赋予灯光呼吸效果。这种效果的频率和亮度周期都可以根据个人喜好和体验需求进行灵活设定。
（4）音乐律动控制
通过抽取音乐中的乐谱音符，将其转化为不同的频率。这些频率与氛围灯的亮度和颜色变化相关联，使得灯光能够随着音乐的节奏和频率做出相应的变化。一个音符频率对照表被用来记录不同频率与氛围灯设定亮度和颜色的对应关系，从而实现音乐与灯光的互动效果。

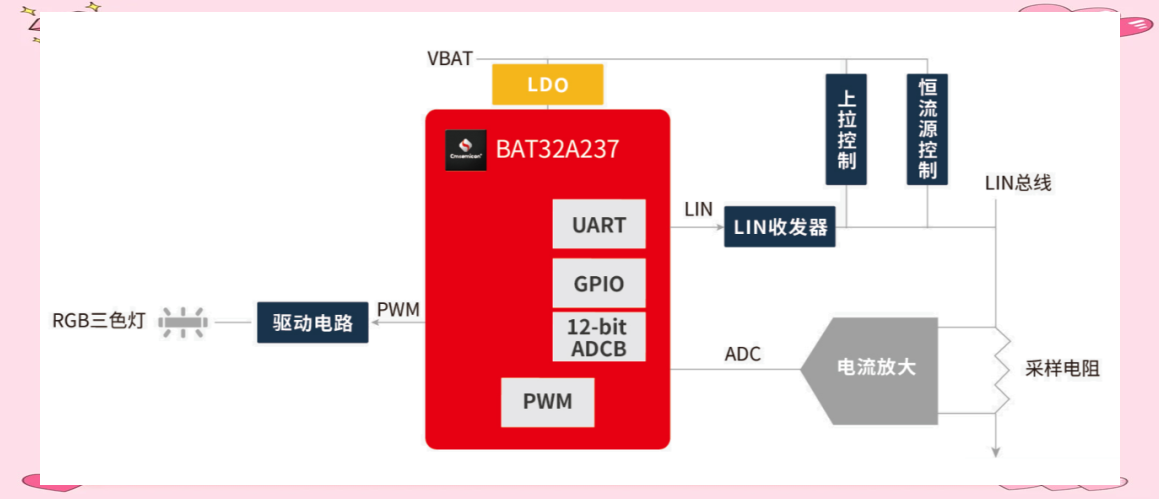

方案一：基于中微半导体BAT32A237的汽车氛围灯方案
该方案采用了Arm Cortex ® M0+内核的BAT32A237芯片，并使用LIN总线与汽车主机进行通信。它支持休眠唤醒功能，能有效降低系统功耗。同时，通过精心设计的上拉及恒流源开关控制电路，配合电流采样技术，该方案还实现了LN自动寻址功能，为汽车氛围灯的控制提供了高效且可靠的解决方案。
方案特点
- 主芯片BAT32A237的可靠性达到AEC-Q100 Grade 1标准，确保产品质量的稳定性。
- 通过采样电路与软件的配合，实现自动寻址功能，结构简洁高效。
- 采用高精度PWM直接控制RGB三色灯，实现多彩氛围模式的精准调整。
- 节点安装位置可自动分配地址，简化仓储和安装流程，提升器件通用性。
BAT32A237微控制器系列介绍
BAT32A237采用高性能ARM-Cortex M0+内核，配备48MHz主频、128KB Flash、12KB SRAM等丰富资源。此外，还集成了I2C、SPI、UART、LIN、CAN等多种标准接口，以及12Bit A/D转换器、温度传感器等外围功能。其出色的低功耗性能和广泛的集成功能，使得该系列微控制器非常适合车载产品的开发需求。

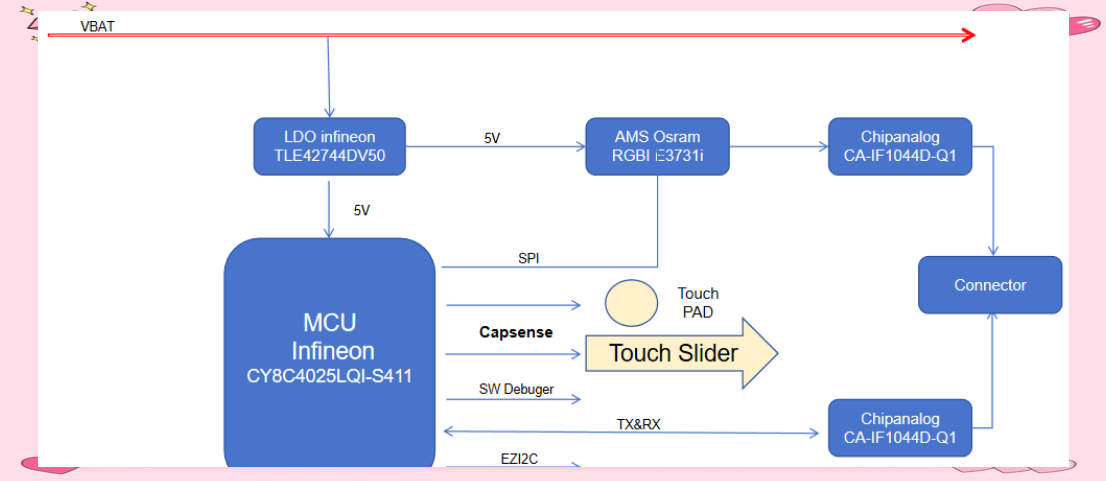

方案二：基于Infineon、ams OSRAM及川土微电子产品的车载触控氛围灯方案
Infineon PSoC 4是一款高度可扩展的处理器平台，其核心采用Arm® Cortex®-M0+高性能处理内核，并配备了可编程模拟前端、数字逻辑、CAPSENSE™用户界面和低功耗蓝牙模块等先进功能。该平台的高度可编程灵活性和全面的开发工具——PSoC Creator IDE，使得用户能够轻松打造智能、互联且易用的车载触控氛围灯产品。
在LED选择上，本方案推荐使用ams OSRAM的OSIRE® E3731i智能RGB LED，专为车载氛围灯设计。这款LED内置驱动和控制IC，通过SPI接口与微控制器高效通信，支持开放的通信协议OSP。微控制器能发送指令并获取状态，实现精确的颜色校准和温度补偿。此外，它支持菊花链技术，单链路可串联多达1,000个LED灯，且控制简便。这一特性使得汽车制造商能够轻松打造出独特的动态照明效果。
在通信方面，方案选用了川土微电子的CA-IF1044 CAN收发器IC。该IC具有低功耗待机模式，并支持ISO11898-2:2016定义的唤醒序列。此外，它还集成了多种保护功能，提升器件和CAN的稳定性。
此外，Infineon的PSoC平台也备受推崇。该平台拥有高性能处理内核和丰富的功能模块，如可编程模拟前端、数字逻辑、CAPSENSE™用户界面和低功耗蓝牙模块等。全面的开发工具PSoC Creator IDE使得用户能够轻松打造智能、互联且易用的车载触控氛围灯产品。
综上所述，本方案在LED选型、通信和核心技术方面均具备显著优势，能够满足汽车制造商对车载触控氛围灯的严苛要求。
