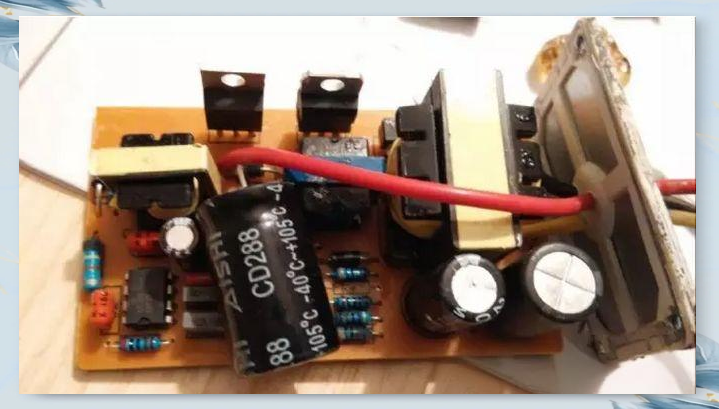

许多车主在欣赏到电动车的便捷外观后，可能并不了解其内部的精密构造。接下来，我们将深入探讨电动车的控制器，即转换器，并详细剖析其内部结构。

一、工作原理详解：

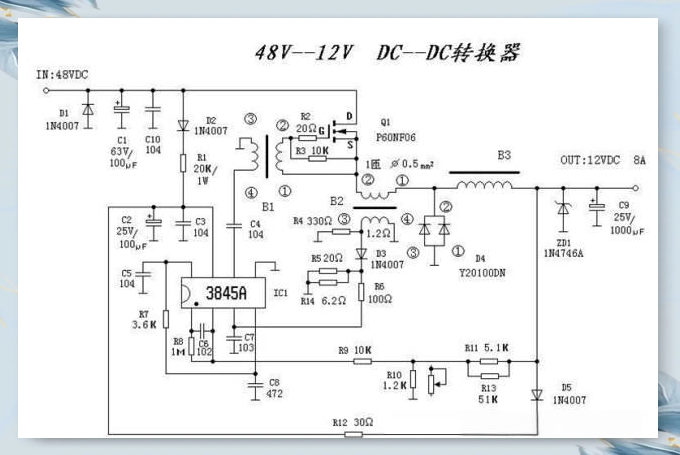

本图是根据实物细致剖析所绘制，它展示了电动车控制器的工作流程。电源通过D2和R1为IC1提供约+12V的电压。6脚输出的脉冲经过C4与变压器耦合，进而驱动Q1产生振荡。当Q1导通时，输出电流会通过L，并经过C9滤波后为负载提供电力。而当Q1截止时，变压器式电感B3的磁能会转化为电能，其极性呈现左负右正，此时续流二极管D4会导通，允许电流继续通过二极管向负载供电，从而确保负载获得平稳的直流电力。若输出电压出现过高或过低的情况，电路中的电阻R11、R10、R9会组成分压电路，从中获取取样电压。该取样电压会被送到IC1的2脚，并与内部的2.5V基准电压进行比较，从而控制Q1的导通脉宽，进而稳定输出电压。此外，若负载电流发生短路或超过8A的情况，IC1的3脚电压上升会相应地控制脉宽使Q1截止，以保障Q1的安全运行。另外，C8与R7共同构成了振荡时间常数，本电路的振荡频率设定为65KHz，其具体计算公式如后所示。
①误差放大器输出与补偿

在电动车控制器的工作流程中，误差放大器扮演着至关重要的角色。其输出与补偿机制确保了输出电压的稳定性。当输出电压偏离设定值时，误差放大器会作出相应反应，通过调整脉宽来控制Q1的导通，从而实现对输出电压的精确调节。这种机制不仅保障了负载获得平稳的直流电力，还确保了电动车控制器的稳定性和可靠性。
②电压反馈输入
③电流取样输入
④振荡电路时间常数设定
⑤接地
⑥开关管驱动脉冲输出
⑦电源供给

在电动车控制器的电路设计中，各个组件相互协同，共同维持系统的稳定运行。其中，电压反馈输入和电流取样输入是关键环节，它们实时监测输出电压和电流的状态，为误差放大器提供必要的反馈信息。振荡电路时间常数的设定则影响着脉宽调制的精度和稳定性。接地（⑤）是电路中的参考点，确保各部分电压的正确参考。开关管驱动脉冲输出（⑥）负责控制Q1的导通与关断，从而实现输出电压的精确调节。而电源供给（⑦）则是整个电路的动力来源，保障各组件的正常工作。

二、电动车用48V转12V的转换器制作详解：
有一款长通牌48V转12V电源转换器，其电路设计简洁高效，用料精简，非常适合DIY爱好者尝试制作。现将其电路图详细剖析，供大家参考。

工作原理如下：该转换器通过36K电阻为TD3845A芯片提供约12V的工作电压。芯片6脚输出的脉冲信号，经22欧电阻驱动D1振荡器工作。输出电流通过电感T和220uF电容进行滤波后，平稳地向负载供电。当D1截止时，变压器式电感T将磁能高效地转换为电能，其极性为左负右正，此时续流二极管D2导通，确保电流能持续通过二极管向负载供电，从而提供平滑的直流电。此外，集成电路3脚负责过流检测，通过1K电阻对场管电流进行实时取样监控；而2脚则进行过压检测，将输出电压经FR157反馈到集成电路7脚，既为其供电又进行过压保护。

在材料选用方面，电路图已详细标注了电阻、电容等常用件的规格。特别需要注意的是电感的绕制，需选用EI28x21x11mm的磁芯，并留出1mm的磁隙以避免磁饱和。线径方面，推荐使用0.67mm的漆包线，4线并绕15圈半即可。此外，电路外部装有5A保险管以确保安全，外壳采用铝合金材质以增强散热效果。场效应管可选60A75V的大功率型号，而D2整流管则选用20A100V的肖特基类型。这些关键组件的型号已在电路图中明确标注，供制作时参考。
