上周，我们深入探讨了汽车制冷系统的核心部件——空调压缩机。紧接着，本周我们将目光转向另一关键组件，即汽车冷凝器。

那么，究竟什么是汽车空调冷凝器呢？它又是如何在汽车制冷系统中发挥作用的？

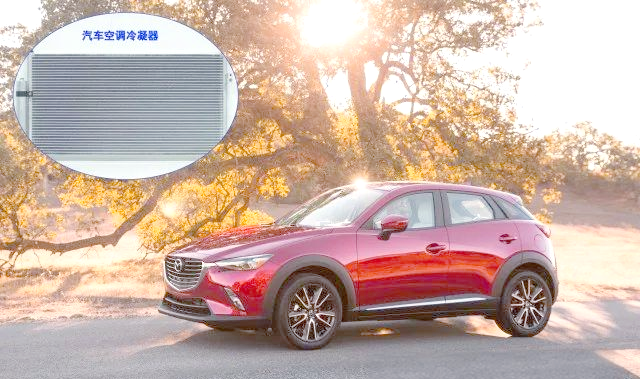

汽车空调制冷系统中的冷凝器，实质上是一种精妙的热交换器，由管子与散热片巧妙组合而成。其核心任务是将压缩机排出的高温、高压制冷剂蒸气进行高效的冷却，促使其凝结为高压制冷剂液体。

值得注意的是，冷凝器的类型多样，根据所使用的冷却介质来划分，可概括为四大类别：（1）蒸发—冷凝式；（2）空气冷却式（风冷式）；（3）水冷却式；（4）水—空气冷却式。接下来，我们将着重介绍其中应用最为广泛的——风冷式汽车空调系统冷凝器。

汽车空调系统冷凝器大多采用风冷式设计，其工作原理是通过强制外界空气穿过冷凝器的散热片，从而将高温制冷剂蒸气的热量带走，使其冷凝为液态制冷剂。这一过程中，制冷剂蒸气释放的热量被周围空气吸收并排入大气。

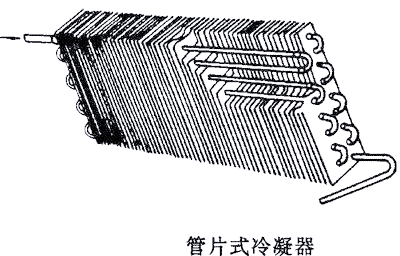

此外，汽车空调系统冷凝器的结构形式也是多样的，主要包括管片式、管带式和鳝片式三种。其中，管片式冷凝器以铜质或铝质圆管配以散热片构成，经过胀管工艺处理后，散热片与散热管能紧密结合，形成冷凝器总成。这种结构的冷凝器虽然加工简便，但散热效果相对较弱，因此常被用于大中型客车的制冷系统。

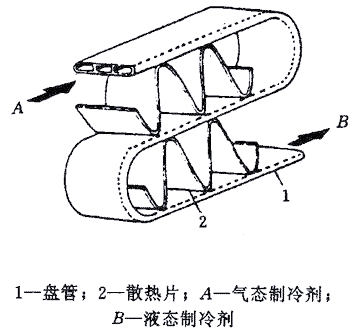

管带式冷凝器，其结构由多孔扁管与S形散热带焊接而成，散热效果相较于管片式冷凝器更为出色，通常可提升约10%的散热效率。然而，其制造工艺较为复杂，焊接难度较大，且对材料质量要求甚高。因此，管带式冷凝器主要被应用于小型汽车的制冷装置中。


管带式冷凝器实物展示如下：

(3) 鳍片式冷凝器

这种冷凝器的结构是在扁平的多通管道表面直接凸出鳍片状散热片，然后进行装配。由于散热鳍片与管子是一体化设计，消除了接触热阻，从而提供了出色的散热性能。此外，其加工工艺简单，无需复杂的焊接，既节省了材料又增强了抗振性。因此，鳍片式冷凝器已成为当前汽车空调领域中较为先进的冷凝器类型。
b. 鳍片式冷凝器的外观与安装位置

轿车中的冷凝器，通常被安置在发动机冷却系散热器的前方，借助发动机的冷却风扇所带来的新鲜空气以及车辆行驶时迎面而来的气流进行散热。而对于大型客车及面包车，冷凝器则多被安装在车厢的两侧、后侧或顶部。当冷凝器与发动机散热器相距较远时，为了确保其有效散热，必须在冷凝器附近增设辅助冷却风扇，通过强制风冷来加速散热过程。

在安装冷凝器时，有几个关键点需要注意：

(1) 正确连接管接头。高压制冷剂蒸气从压缩机输出后，必须经过冷凝器上端的入口进入，再沿管道流至下部，经过冷凝成为液态后，才能从下方的出口流出并进入贮液干燥器。这一流程不可颠倒，否则可能导致制冷系统压力上升，甚至引发冷凝器胀裂等严重事故。

(2) 避免长时间打开管口保护盖。在未安装连接管接头之前，应确保管口的保护盖处于封闭状态，以防潮气侵入。

至此，关于汽车空调冷凝器的探讨告一段落。让我们共同期待下一期的“两鼎两夏日巡礼系列”，看看我们会探讨什么新主题。
