在生活中，我们常常提及“悬挂”这一概念，但究竟何为悬挂呢？它又有何作用？接下来，我们将深入探讨这一汽车关键部件。
悬挂系统，作为汽车车架与车桥或车轮之间的传力连接装置，扮演着至关重要的角色。它不仅负责传递车轮与车架间的力和力矩，还需缓冲因不平路面而传至车架或车身的冲击力，并有效衰减由此引发的震动，以确保汽车的平稳行驶。悬挂系统不仅支撑车身，更直接影响乘坐体验，不同的悬挂设置将带给驾驶者截然不同的驾驶感受。尽管它外表简洁，但实则综合了多种作用力，关乎汽车的稳定性、舒适性和安全性，堪称现代汽车不可或缺的部件。

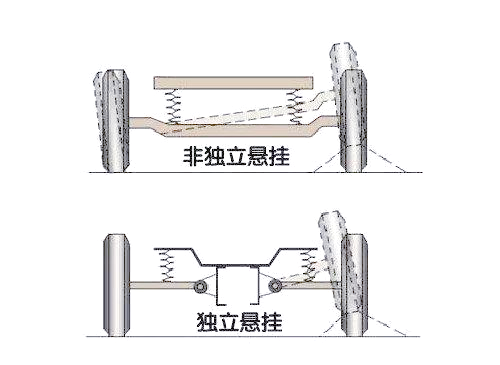

在分类上，汽车的悬挂系统通常可分为非独立悬挂和独立悬挂。非独立悬挂的车轮通过一根整体车轴相连，一侧车轮的跳动会导致另一侧车轮相应跳动，影响车身的平稳性；而独立悬挂的车轴则分为两段，每只车轮通过螺旋弹簧独立安装在车架下方，实现独立运动，显著提升了汽车的操控性和舒适性。随着人们对乘坐舒适度和操控稳定性的要求日益提高，非独立悬挂系统已逐渐被市场淘汰。
那么，如何将看似“悬浮”的车身与实际接触地面的车轮巧妙结合呢？这正是悬挂系统的独特之处。它不仅承担着支撑车身的重任，还需降低行驶时的震动，以及确保车辆行驶的操控性能。可以说，悬挂系统是汽车平稳行驶、舒适乘坐的关键所在。
机构组件
弹簧
弹簧是用于缓冲震动的关键装置，它通过变形来吸收能量。在汽车中，常见的弹簧类型是圈形弹簧，此外还有钢板弹簧和扭力杆弹簧等。
避震器
避震器同样用于缓冲震动并吸收能量。其内部通过液体或气体产生压力，从而推动阀体吸收震动能量，进而减缓震动。值得注意的是，采用气压方式的避震器价格通常高于油压方式，而一些高端避震器则采用液、气压共享的设计。
防倾杆
防倾杆，也被称为扭力杆、防倾扭力杆、平衡杆等，是一种将左右悬挂装置连结起来的杆件。其形状类似于“ㄇ”字，当左右轮子上下移动时，会产生扭力使杆件自身扭转。这种扭转产生的反作用力有助于保持车辆左右两边的高度相近。
非独立悬挂系统
非独立悬挂系统，其核心结构在于两侧车轮均与一根整体式车架相连结，车轮与车桥共同通过弹性悬挂系统悬吊于车架或车身下方。这种系统以结构简洁、成本低廉、强度出众以及易于保养为特点，同时，它在行车过程中还能保持前轮定位的稳定性。然而，正因如此，其舒适性和操控稳定性相对较弱，因此，在现代轿车领域已较少见，多见于货车及大客车的应用。
独立悬挂系统

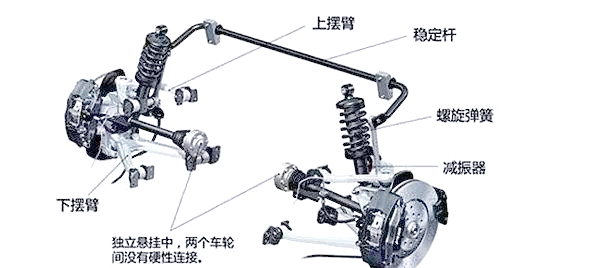

独立悬挂系统，其特点是每一侧的车轮都独立地通过弹性悬挂系统悬吊在车架或车身下方。这种系统拥有诸多优点，如质量轻，能够有效减轻车身冲击，进而增强车轮与地面的附着力；它允许使用较软的弹簧，从而显著提升汽车的舒适性；此外，独立悬挂系统还能降低发动机位置和汽车重心，进而增强汽车的行驶稳定性。更为重要的是，左右车轮可以独立跳动，互不干扰，从而大幅减少车身的倾斜和震动。然而，独立悬挂系统也存在一些不足，如结构较为复杂、制造成本相对较高以及维修难度较大。独立悬挂系统进一步细分为横臂式、纵臂式、多连杆式、烛式以及麦弗逊式等多种类型。
横臂式悬挂系统
横臂式悬挂系统，其特点是车轮在汽车横向平面内摆动，从而实现对车身的独立支撑。这种系统按照横臂的数量，进一步细分为双横臂式和单横臂式。单横臂式悬挂系统以其结构简单、侧倾中心高以及抗侧倾能力强等特点而受到青睐。然而，随着现代汽车速度的提升，其侧倾中心过高的问题逐渐凸显，导致车轮跳动时轮距变化显著，进而加剧轮胎磨损。在急转弯情况下，左右车轮的垂直力转移过大，可能引发后轮外倾增大，降低后轮侧偏刚度，甚至可能产生高速甩尾等严重后果。
鉴于单横臂式独立悬挂系统在高速行驶时的局限性，工程师们进一步发展了等长双横臂式和不等长双横臂式两种改进方案。等长双横臂式虽然在主销倾角方面保持稳定，但同样存在轮距变化大、轮胎磨损严重的问题，因此已较少采用。而不等长双横臂式则通过精心设计和优化上下横臂的长度，以及合理的布置方式，将轮距及前轮定位参数的变化控制在可接受的范围内，从而确保汽车在高速行驶中的稳定性。目前，不等长双横臂式悬架已广泛应用于轿车的前后悬架上，甚至部分运动型轿车及赛车也采用此结构来优化后轮的悬挂性能。
双叉臂式悬架，被誉为操控性最佳的悬架系统，被广泛应用于高性能跑车乃至F1赛车中，也被称为双A臂悬挂或双摇臂悬挂，隶属于双横臂悬架的范畴。从结构学角度看，双叉臂悬挂无疑是最为坚固的独立悬架。其上下两根A字臂构成的类似三角形结构，不仅具备出色的抗扭强度，还能对横向力进行有效导向。因此，在性能跑车上使用时，双叉臂悬挂能显著抑制过弯时的侧倾现象。同时，在SUV上应用时，它也能轻松应对极限越野路况带来的巨大冲击。
此外，双叉臂悬挂对车轮定位参数的精确控制也是其优势之一。在车辆运动过程中，车轮的四个定位参数，包括前后外倾角、前轮前束量、主销内倾角和主销后倾角，都会发生变化。若这些参数变化范围过大，会导致车轮和转向机构的过度磨损，进而影响车辆的操控性能。然而，在双叉臂悬挂结构中，这些定位参数都是可精确调整的。凭借其设计时的自由度优势，工程师们可以通过巧妙布置空间导向杆的铰接点和控制臂的长度，将定位参数的变化范围控制在最小，从而显著提升车辆的整体操控稳定性。
值得注意的是，市面上还有许多家用车采用了类似双叉臂结构的双横臂悬挂。尽管这些双横臂悬挂在结构上与双叉臂悬架有所差异，但它们在本质上都是双横臂悬架的变种。这类双横臂悬挂的上横臂通常设计成叉臂状，以便为支柱减震器提供充足的运动空间，而下横臂则可能采用L臂或连杆臂的结构。
双横臂式悬挂与双叉臂式悬挂有许多共同之处，其结构虽较双叉臂简单，但同样具备较大的横向刚度，通常也采用不等长的上下摇臂设计。然而，某些双横臂悬挂的上下臂并不具备纵向导向功能，需另行配备拉杆进行导向。这种简化版的双横臂悬挂性能介于麦弗逊与双叉臂之间，展现出不错的运动性能。
此外，前双叉臂后整体桥的悬挂结构是硬派越野SUV的经典配置。例如，吉普大切诺基、丰田普拉多以及大众途锐等车型，其前悬均采用了双叉臂设计。当然，双叉臂悬挂也存在一定的不足，相较于麦弗逊悬挂，其结构更为复杂，占用空间较大，制造成本也相对较高。因此，在小型车的前悬挂应用上并不占优势。同时，其定位参数的精确计算和调校对制造商的技术实力提出了较高要求。
双叉臂独立悬挂
双叉臂独立悬挂是一种具有显著运动性能的悬挂系统。其结构特点包括上下两根摇臂，通过精确的定位参数和调校，为车辆提供了出色的横向刚度和操控稳定性。尽管其结构相对复杂，占用空间较大，制造成本也相对较高，但双叉臂独立悬挂依然在许多追求运动性能的车型上得到了广泛应用。
多连杆式悬挂系统

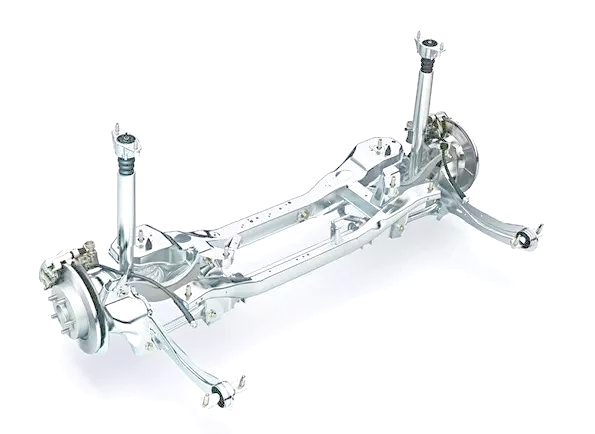

多连杆式悬挂系统是一种由3至5根杆件精心组合而成的悬挂系统，旨在精准控制车轮的位置变化。其设计巧妙地结合了横臂式和纵臂式的优点，通过合理选择摆臂轴线与汽车纵轴线的夹角，可灵活实现不同的操控需求。这种悬挂系统在车轮跳动时，能显著减小轮距和前束的变化，确保汽车在驱动和制动状态下都能平稳转向。然而，多连杆式悬挂系统也存在一定的不足，例如在汽车高速运行时可能会出现轴摆动的情况。
纵臂式悬挂系统
纵臂式独立悬挂系统，顾名思义，是指车轮在汽车纵向平面内摆动的悬挂结构。它主要分为单纵臂式和双纵臂式两种类型。单纵臂式悬挂系统在车轮上下跳动时，会导致主销后倾角发生显著变化，因此这种类型通常不适用于转向轮。而双纵臂式悬挂系统则巧妙地设计成两个等长的摆臂，构成一个平行四杆机构，这样无论车轮如何跳动，主销的后倾角都能保持稳定。正因如此，双纵臂式悬挂系统常被广泛应用于转向轮上。
烛式悬挂系统
烛式悬挂系统，其结构特点在于车轮沿刚性地固定在车架上的主销轴线进行上下移动。该系统的优势在于，悬挂系统变形时，主销的定位角保持稳定，仅轮距和轴距略有变化，从而有效维持了汽车的转向操纵和行驶稳定性。然而，烛式悬挂系统也存在显著不足：汽车行驶过程中产生的侧向力将全部由主销承受，导致主销套筒间的摩擦阻力增大，加剧了磨损。因此，烛式悬挂系统的应用已逐渐减少。
麦弗逊式悬挂系统

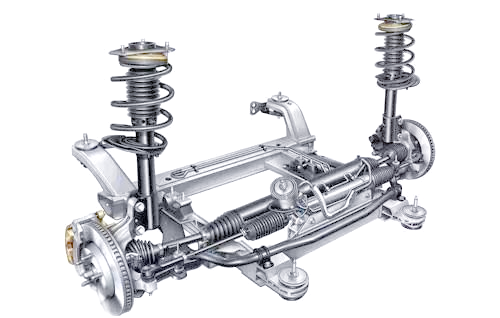

麦弗逊式悬挂系统，其设计巧妙，主要由螺旋弹簧、减震器、三角摆臂和主销等部件组成。在汽车行驶过程中，减震器通过吸收路面冲击来缓冲震动，同时，三角摆臂和主销共同作用，使车轮沿主销轴线进行上下移动。这种悬挂系统不仅结构简单，而且具有出色的行驶稳定性，因此在许多汽车上得到了广泛应用。然而，麦弗逊式悬挂系统也存在一定的局限性，如对侧倾控制能力较弱，不适用于高速和复杂路况的行驶需求。
麦弗逊式悬挂系统的诞生与前置发动机前轮驱动（FF）车型的兴起紧密相关。由于FF车型不仅要求发动机横向放置，还需增设变速箱、差速器、驱动机构和转向机等部件，这导致以往的前悬挂空间受到严重压缩。为了满足汽车设计的这一需求，工程师们巧妙地设计出了麦弗逊式悬挂，其结构紧凑且成本低廉，完美契合了汽车行业的发展趋势。
麦弗逊，这位悬挂系统的发明者，来自美国伊利诺伊州，于1891年诞生。他在大学毕业后曾在欧洲从事航空发动机的研究工作，并在1924年加入通用汽车公司的工程中心。在30年代，通用汽车旗下的雪佛兰公司致力于设计一款小型汽车，麦弗逊担任了总设计师的重任。他致力于将这款四座轿车的质量控制在0.9吨以内，轴距控制在2.74米以内，而设计的关键就在于悬挂系统。麦弗逊摒弃了当时流行的板簧与扭杆弹簧的前悬挂方式，创造性地将减振器和螺旋弹簧组合在一起，装在前轴上。这种新的悬挂形式不仅构造简单、占用空间小，还展现出了卓越的操纵性。
后来，麦弗逊式悬挂被广泛应用于福特旗下的多款车型中，包括英国子公司生产的两款车，这标志着麦弗逊式独立悬架的商品车首次面世。由于其结构简单、性能优越，麦弗逊式悬挂被行家誉为经典设计，并成为当今世界使用最广泛的轿车前悬挂之一。
此外，麦弗逊式悬挂还具有诸多优点。其一，悬挂重量轻，运动部件越轻，悬挂响应速度和回弹速度就越快，从而增强了减震能力；同时，轻量化的悬挂也意味着弹簧下质量的减轻，进一步提升了车身的舒适性。其二，该悬挂系统体积小巧，非常适合小型车辆的使用，尤其是FF前置前驱车型，它能为发动机的安放提供充足的空间，同时扩大车内的乘坐空间。
麦弗逊式悬挂系统占用空间小，这一特点使得设计师能够在发动机舱内布置更大或更小型号的发动机，且发动机的放置方式也更加灵活。然而，这种悬挂系统也存在一些不足之处。其一，其结构相对简单，导致悬挂的刚度有所限制。由于麦弗逊悬挂采用直筒式构造，主要依靠下托臂和减震器支柱来承受车轮冲击力，对左右方向的冲击缺乏有效的阻挡，因此容易发生几何变形。这种变形在驾驶过程中会显著影响车身稳定性，导致转弯侧倾和刹车点头等现象明显。其二，麦弗逊式悬挂的耐用性有待提高，减震器容易发生漏油问题，需要定期进行更换。
主动悬挂系统是近年来发展起来的一种新型悬挂系统，它由电脑进行精准控制，融合了力学与电子学的精湛技术。以法国雪铁龙桑蒂雅为例，其主动悬挂系统的核心是一个微电脑，通过五种传感器实时收集车速、制动压力、油门踏板速度、车身垂直振动状态以及方向盘角度和转向速度等关键数据。微电脑会不断比对这些数据与预设临界值，从而智能选择最合适的悬挂状态。同时，系统能独立控制每个车轮的执行元件，通过调节减振器内油压产生相应抽动，实现精准的悬挂运动控制。驾驶者只需简单操作位于副仪表板上的“正常”或“运动”按钮，轿车便会自动调整至最佳悬挂状态，以提供卓越的驾驶舒适度。
此外，主动悬挂系统还具备出色的车身运动控制能力。在汽车制动或转弯时，系统能产生与惯力相抗衡的力，有效减少车身位置的变化。以德国奔驰2000款Cl型跑车为例，其悬挂系统传感器能迅速感知车身倾斜和横向加速度，并通过电脑计算确定最佳的负载分配位置，从而将车身倾斜控制在最小范围内。

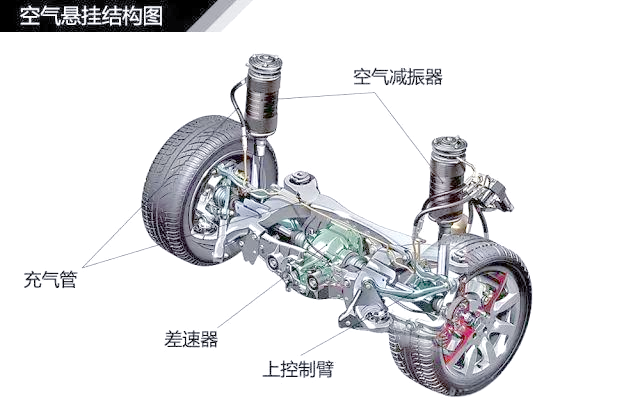

主动悬挂系统按照控制类型可分为液压调控悬架系统、空气悬架系统和电磁感应悬架系统。其中，空气悬架以其独特的优势脱颖而出。与传统钢制汽车悬挂相比，空气悬架的弹簧弹性系数可自动调节，根据需求变化软硬度。在高速行驶时，悬挂会变硬以提升车身稳定性；而在长时间低速行驶或经过颠簸路面时，控制单元会调整悬挂软硬，以提供更为舒适的减震效果。
此外，空气弹簧在自动调节时，还会考虑到车轮受到地面冲击所产生的加速度这一参数。举例来说，当车辆在高速公路上急转弯时，外侧车轮的空气弹簧与减震器会自动变硬，从而有效减少车身的侧倾。而在紧急制动情况下，电子模块则会增强前轮弹簧和减震器的硬度，以减小车身因惯性而前倾。正因如此，配备空气弹簧的汽车在操控极限和舒适度方面，相较于其他车型更为出色。
液压悬挂
内置式电子液压集成模块是液压悬挂系统的核心，它汇集了车速、减振器伸缩频率和伸缩程度等多方面的数据信息。在汽车的重心位置，系统安装了纵向、横向加速度和横摆陀螺仪传感器，这些传感器负责采集车身振动、车轮跳动以及车身高度和倾斜状态等关键信号。这些信号被传输至控制单元ECU，ECU依据输入信号和预设程序发出控制指令，通过伺服电机操纵前后四个执行油缸进行工作。液压油的增减实现了车身高度的升降，从而根据车速和路况自动调整离地间隙，旨在提升汽车的平顺性和操纵稳定性。
电磁悬挂
电磁悬挂是一种创新型的独立悬挂系统，它能够依据路面状况在毫秒级时间内作出反应，有效抑制振动并保持车身稳定。该系统特别在车速较高且突然遭遇障碍时展现出显著优势，其反应速度比传统悬挂快五倍。即便是在颠簸的路面上，也能确保车辆平稳行驶。

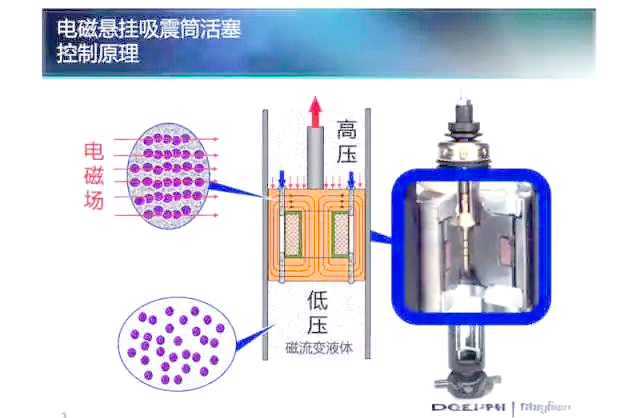

电磁悬挂系统由车载控制系统、车轮位移传感器、电磁液压杆和直筒减振器等组件构成。每个车轮与车身的连接处都配备了车轮位移传感器，这些传感器与车载控制系统相连，再由控制系统协同电磁液压杆和直筒减振器进行工作。值得注意的是，直筒减振器不同于传统的液压减振器，其特殊之处在于使用了被称为电磁液的特殊液体。在无磁场作用下，这种液体中的磁性金属粒子呈无序分布；而当有磁场作用时，粒子会按照一定结构排列，使减振液呈现出近似塑料的固态特性。通过精确控制电流流量，可以实时连续地调整减振液的密度，从而实现高效的减振效果。
电磁悬挂系统不仅能迅速响应并有效抑制轮胎跳动，还能进一步拓宽悬挂的活动范围，从而降低噪音干扰，显著提升车辆的操控精准度和乘坐舒适度。此外，其应用领域还在不断拓展，医学领域的研究者们已经巧妙运用该技术，成功研发出人造膝盖，为医学界带来了新的突破。
由于篇幅限制，本文仅对悬挂系统进行简要概述。未来，我们将深入探讨各种悬挂系统的特性、优缺点，以及不同汽车所采用的悬挂类型。敬请期待！
