电动车控制器故障维修：十大技巧助你高效排查
随着电动车的普及，控制器故障问题逐渐成为维修师傅们常面临的挑战。为了帮助大家更有效地解决这类问题，我们总结了十大常见故障及相应的维修技巧。掌握这些技巧，将能显著提升维修效率，让您在面对控制器故障时，能够迅速而准确地排查问题。

1、电动车加转把时，有时能正常转动，有时却需要助力电机才能启动？
这可能是由于相线连接不良所致，请先检查相线是否接插稳固。若问题依旧存在，则可能是控制器受损，需要更换控制器以解决问题。

1、启动时噪音大可能由哪些因素引起？

这通常与几个潜在原因相关：

首先，电机自身可能存在噪音问题。如果电机设计不当或因长时间使用而过热，启动时可能会产生较大的噪音。针对这种情况，更换电机可能是一个有效的解决方法。

其次，控制器与电机之间的匹配问题也可能导致启动噪音大。如果控制器软件处理不当或兼容性不佳，可能会与电机产生不协调的共振。此时，更换一个高性能的控制器可能是必要的。

另外，电动自行车在启动过程中，电机达到某一速度后可能与车辆产生共振，从而引发噪音。然而，这种问题的解决方法可能相对复杂，可能需要更换其他电动自行车或对现有控制器进行专门匹配（但效果可能并不总是显著）。

3、在骑行过程中，当转把未复位时，为何刹车不起作用？
这通常与刹把的故障或线路问题有关。在刹车时，刹把未能向控制器发送刹车信号，这可能是由于刹把开关接触不良或线路断开所致。为了检测这一问题，可以尝试拔下刹车线，在捏住刹把的情况下，使用数字万用表测量刹车线是否短路。正常情况下，这两根线应该短路，否则可能意味着刹把已损坏。

针对这一问题，可以尝试更换刹把或修复断开的线路。若刹把正常，则需进一步检查刹车电平是否与控制器兼容。如果控制器采用高电平刹车方式，那么刹车线中的一根应与电源正极相连；若为低电平刹车方式，则应与电源负极相连。按照这些信息，将刹车线正确连接即可解决问题。

若控制器内部的刹车输入电路出现故障，将无法正常接收刹车信号，进而导致刹车功能失效。在此情况下，即使转把未复位，控制器仍会持续驱动电机前行，从而出现刹车不起作用的表象。

2、电子刹车力度是否越大越好？

答：并非如此。若电子刹车的力度过大，会导致反充电电压升高，进而增加对控制器造成损坏的风险。
5、启动时车辆发出的“嗡”声是何原因？
这主要是由于电机启动到特定速度后与整车产生共振所致，不同车型间的响声程度有所差异，并非电机控制不当所产生的声音。

接下来，我们将深入探讨控制器的接线图。在确定电源正负极及电门锁线时，我们可以利用万用表进行测量。首先，将万用表调至直流档，并将负极（黑线）接至电池负极（地线）。随后，使用万用表的正极（红线）逐一测量，电压稍高于电源电压的即为正极，无电压显示的则为负极。需留意的是，电源通常包含三根线，其中一根为电门锁线。其特性为：开启钥匙时电压与电源一致，关闭钥匙则无电压。

第二、在连接电源线和电门锁线后，我们需关闭钥匙。控制器的电源线中，粗红色线为正极，粗黑色线为负极。确保连接无误后，打开钥匙，进一步测量电源电压和电门锁线的电压，以确认其是否正常。此外，还需分别测量转把线的电源电压是否约为5V（红黑线），以及霍尔线的电源电压是否也为5V左右（红黑线）。在测量过程中，请务必确保万用表置于直流档。

第三、在确认各个电压正常对接后，我们需进行进一步的操作。首先，尝试反转并拔开白色学习线，然后再重新对接，以确保电机能够正转。接下来，连接转把线，通常我们只需按照线的颜色进行对应连接即可。如果电机仍然无法正常转动，那可能是转把出现了问题。此时，我们可以尝试拔掉转把线，并直接将控制器上的转把线红线和绿线相连结。若电机能够正常转动，则说明问题确实出在转把上，此时需要更换一个新的转把。

第四、在电机能够正常转动之后，我们还需要检查刹车断电线、霍尔线以及仪表线等是否连接正常。

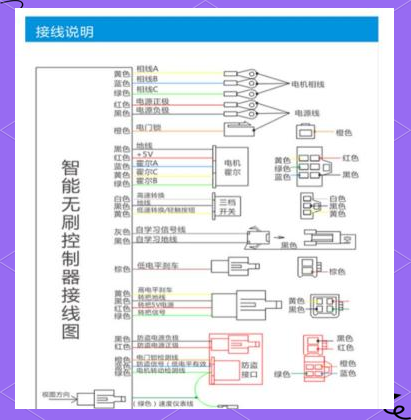

第五、关于控制器每根线的具体意义，我们可以参考图示说明进行详细了解。

3、第六、电车上各线路的意义

顺着电机，我们可以找到三根相位线、五根霍尔线。拆下转把后，会看到三根转把线。拆掉刹把，会暴露出两根刹车线。而拆开电池，我们会看到正极和负极。总的来说，我们可以通过这些大件来寻找和安装对应的线路，这是最直观且准确的方法。

4、第七、霍尔元件的测试方法

在整车带电的情况下，我们使用万用表进行霍尔元件的测试。首先确认控制器有5V电源输出，然后将万用表置于直流电压20V档位。接下来，用黑表笔接霍尔的地线，红表笔分别接触三根信号线。在测量过程中，轻轻转动电机，如果霍尔正常，万用表会显示0V～5V的脉冲电压数据。若某只霍尔没有脉冲电压，则说明该霍尔已损坏。这种方法需要带电操作，因此务必谨慎。

5、第八、仪表线的连接

拆开仪表后，我们会发现仪表有两根线。一根线接在防盗接口上，另一根线连接在控制器的仪表线上。按照颜色或使用万用表进行对照，我们可以轻松找到并连接这些线路。

第九、转把线的寻找与连接

拆下转把后，我们会看到三根转把线。通过颜色对照或使用万用表测量，我们可以轻松找到并连接这些线路。

第十、刹车断电线的连接

拆下刹把后，我们会发现刹把有两根线（常开开关）。直接将这两根线连接在控制器的刹车断电上即可完成连接。

6、第十一、自学习与方向调整

安装完成后，用脚踏撑起整车，连接好控制器并打开电门锁。此时，车辆将进入自学习模式。当电机转动正常后，如果发现电机运行方向相反，可以通过调整调速转把来改变电机运行方向。调整完成后，拨开学习线即可完成安装。

1. 电源正负极的连接必须确保正确，绝不可接反。
2. 在接线时，应首先连接电源线、电门锁线、转把线以及电机线这四组线路。
3. 连接完毕后，打开电门锁，尝试转动转把。如果发现电机反转，只需对接一下学习线，电机便会正转。正转后，拔掉学习线，并确保其他线路连接无误即可。
