序列式变速箱（Sequential Gearbox）的工作原理与特点详解
在赛车及高性能跑车比赛中，我们常看到车内驾驶员使用的换挡机构与众不同。这些赛车通常配备的是序列式变速箱，以满足高速换挡的需求。虽然这种变速箱听起来高大上，但事实上，摩托车的变速箱也采用此设计。序列式变速箱在整体结构上与手动变速箱相似，但在换挡机构上有所不同。接下来，我们将深入探讨序列式变速箱的工作原理及其独特特点。

序列式变速箱，也被称为直齿变速箱，与传统变速箱的主要区别在于其操作方式。在序列式变速箱中，驾驶员只需前后推拉排挡杆，即可轻松完成降档和加档，无需自动换档。相比之下，普通变速箱采用斜齿配锥形同步器的设计，虽然操作简便、噪音较小，但动力损失较多，主要适用于民用车型。

因此，赛车变速箱普遍采用直齿设计，并配备特殊的同步器，旨在减少传动过程中的动力损失，进而提升轮上马力。然而，直齿变速箱也带来了不小的挑战：它要求车手具备高超的驾驶技术，在执行HEEL-TOE（跟趾动作）时，必须精准控制补油量以匹配下一档的转速。此外，H档的操作也容易发生“错档”，这些失误都可能对变速箱造成严重损坏。

序列式变速箱的换挡原理与传统的手动变速箱相似，但通过引入旋转棘轮筒的设计，使得换挡动作变得简单且迅速。仅需推拉档杆，即可轻松完成换挡，这不仅提升了换挡速度，还显著降低了换错挡的可能性。在专业比赛中，每一秒都至关重要，因此，Sequential Gear Box的设计对提升成绩具有显著帮助。

序列式变速箱Sequential Gear Box的显著优点包括其高效的传动效率和迅速的换挡速度，同时避免了入错档的风险。然而，这种变速箱的耐用性相对较低，特别是同步器的磨损问题较为突出。目前主流的序列式变速箱配备了点火切断功能，使得换挡过程中无需踩离合器，只需直接推拉档杆即可实现加减档。尽管这种设计会自动断油，但换挡时的转速仍然相当高，对同步器构成了不小的冲击。

换挡过程解析

当四个红色的牙嵌齿轮均未挂挡时，输入轴会带动输出轴上的齿轮一同旋转，但此时这些齿轮仅处于空转状态，即车辆处于空挡，发动机运行但车辆不动。

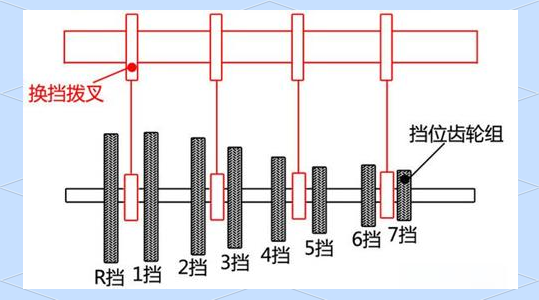

从空挡到1挡的转换过程中，驾驶员需要向后拉动挡把，这会导致棘轮的旋转。这一动作将控制R挡和1挡的拨叉推向凹槽1挡的位置，使得拨叉向右与1挡齿轮相结合。由于红色拨叉与输出轴是一体化的，因此1挡齿轮与输出轴之间形成了固定的连接。这样一来，动力就能按照1挡的传动比进行驱动传递。在此过程中，其他挡位的拨叉凹槽仍保持在其初始位置，拨叉并未发生滑动。若要切换到其他挡位，驾驶员只需让相应挡位的齿轮与离它最近的红色牙嵌齿轮进行咬合，从而完成动力的输出。

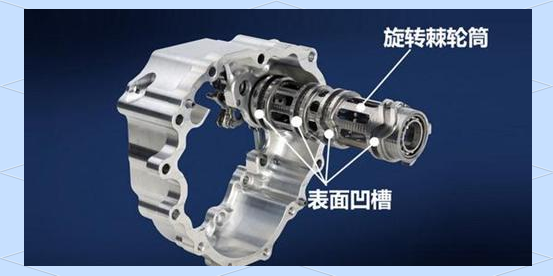

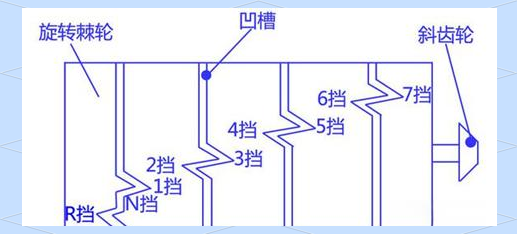

那么，这个牙嵌齿轮是如何实现左右移动的呢？这背后的关键机构就是序列式变速箱中的“旋转棘轮筒”。它负责在推拉过程中实现换挡的关键动作。旋转棘轮筒的表面设计有四根凹槽，每根凹槽都与一个红色牙嵌齿轮相连。通过拨叉的连接，这些凹槽与牙嵌齿轮能够实现同步运动。当旋转棘轮旋转时，其表面的凹槽会推动拨叉来回移动，进而带动牙嵌齿轮与挡位齿轮进行咬合，实现动力的传输。
此外，序列式变速箱的齿轮间距设计得比普通手动变速箱更为紧密，从而缩短了拨叉的运动行程，进一步优化了换挡时间。同时，同步器被简化为更为直接的爪式离合器，其更大的结合间隙允许两个挡位齿轮在较大的转速差下进行结合。这使得车手能够迅速地踩下和抬起离合器，从而进一步缩短了换挡时间。

总的来说，序列式变速箱的设计旨在减少换挡步骤，缩短动力中断时间，以实现更快的入档速度。这一切都依赖于高强度的材料和精密的结构来实现。

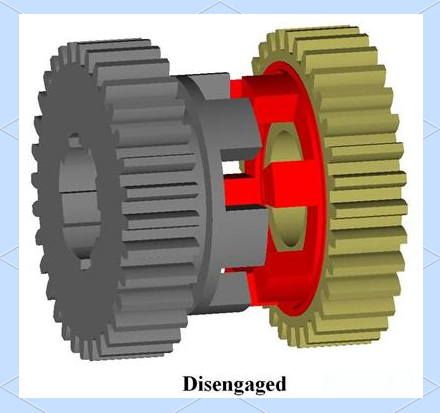

“传统”的序列式变速箱，可以看作是普通手动变速箱的升级版。其离合器始终处于耦合状态，选档拨叉环上的狗牙机构被用来“暴力”地啮合相关挡位的齿轮。想象一下，一个内部有齿的大齿轮与一个外部有齿的小齿轮相啮合，小齿轮能够嵌入大齿轮中并带动其一起旋转。在换挡时，小齿轮会沿轴向迅速移动，并与旁边转速不同的另一个大齿轮同步旋转。当然，这不仅仅是齿轮与变速箱齿轮之间的同步，整个发动机曲轴的转速也需要在瞬间进行转换。由于缺乏同步器，这种冲击只能由齿轮自身来承受，长期使用下必然导致磨损问题，这也是序列式变速箱未能广泛应用于量产乘用车上的原因之一。

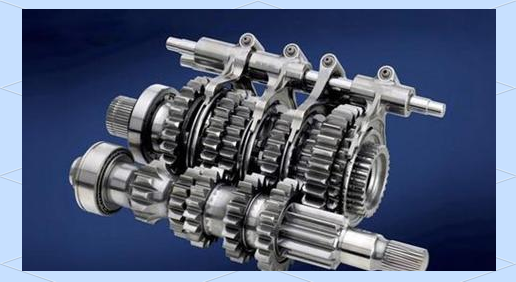

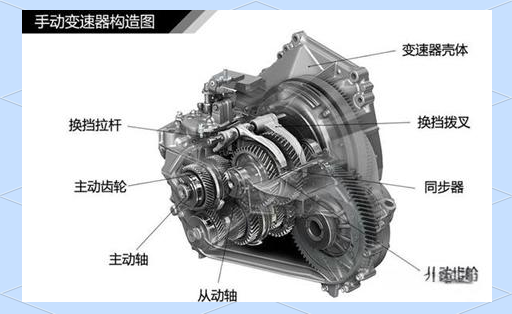

序列式变速箱在传动构造上与手动变速箱相似，其换挡过程同样依赖于拨叉来推动挡位齿轮的啮合。然而，驾驶员能够通过换挡杆的简单前后移动来轻松实现挡位的增减，这背后是一套精密的换挡鼓机构在发挥作用。在换挡杆的驱动下，换挡鼓使拨叉产生移动，从而顺利完成换挡齿轮的啮合。值得一提的是，AMT变速箱同样遵循这一机械原理来进行挡位的切换。
