直流快充技术，作为电动汽车快速充电的解决方案，其充电器集成在充电桩上，相比慢充多了两根线。

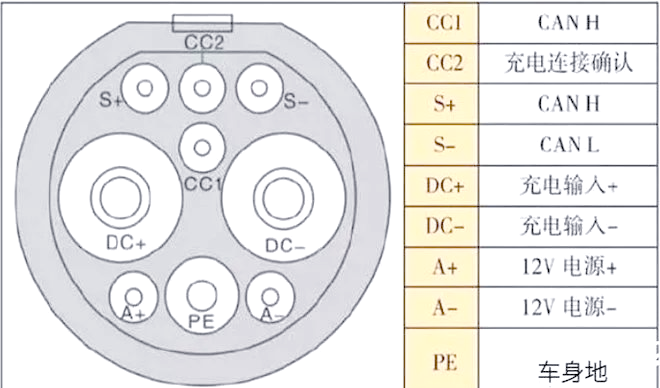

那么，这多出的两根线有何作用？其工作原理又与慢充有何不同？接下来，我们将深入探讨这些问题，带你一起了解直流快充技术的奥秘。首先，让我们先来了解一下直流快充的接口定义。

DC-：代表高压输出负极。
DC+：则是高压输出正极。
PE（或GND）：这是车身搭铁，与蓄电池负极相连。
A-：表示低压辅助电源负极，同样接蓄电池负极。
A+：为低压辅助电源正极，提供12V的快充唤醒信号。
CC1和CC2：这两根线是快充连接确认线，其中CC2还与VCU相连。
S+和S-：分别为快充CAN-H和CAN-L，用于与动力电池管理系统BMS及数据采集终端进行通讯。

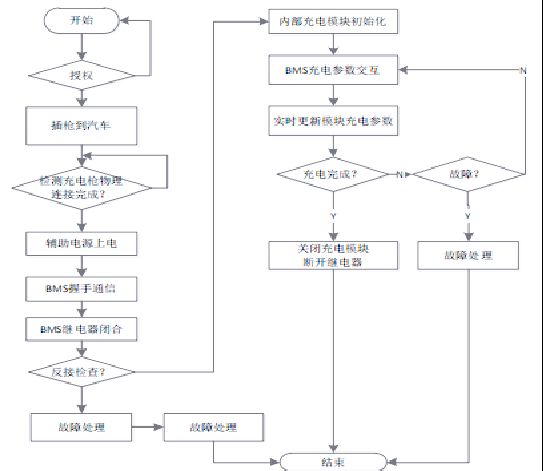

接下来，我们将深入了解直流快充的充电过程。这个过程可以分为几个阶段：

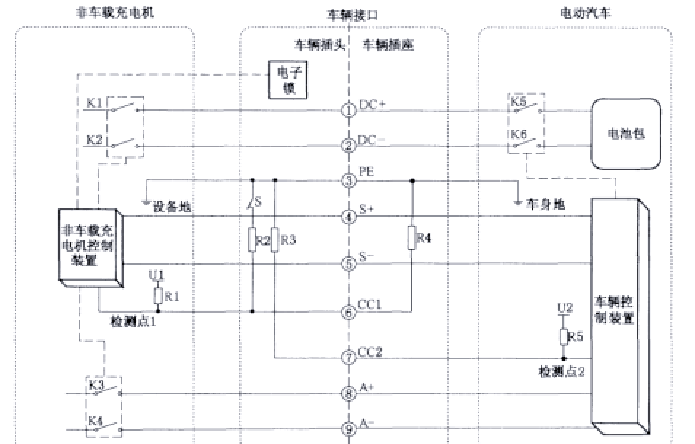

握手阶段：当快充“插枪”后，直流供电设备会通过CC1回路检测DC直流枪头是否插接良好，并提供低压辅助电源激活整车供电，使BMS和VCU上电工作。同时，BMS也会通过CC2回路检测DC直流枪头的插接情况。

参数配置阶段：在握手阶段完成后，充电机和BMS会进行参数配置。充电机会向BMS发送其最大输出能力，而BMS会根据此能力判断是否能够进行充电。

充电阶段：一旦进入充电阶段，BMS会实时向充电机发送电池的充电需求。充电机会根据这些需求调整充电电压和电流，以确保充电过程的顺利进行。同时，双方会互相发送各自的充电状态信息。

充电结束阶段：当充电完成后，BMS会向充电机发送整个过程中的充电统计数据，包括电池的初始和终了SOC、最低和最高电压等。充电机会根据这些数据和自身记录的信息进行对比和结算。最后，充电机会停止低压辅助电源的输出，并断开相关接触器，标志着充电过程的完全结束。

直流充电操作注意事项

在进行直流充电时，应遵循“浅充浅放”的电池使用原则。通常，当电池的SOC（荷电状态）降至30%以下时，是安排充电的合适时机。过度放电会损害电池寿命。

一旦BMS（电池管理系统）上报电池系统存在严重故障，应立即停止充电，以确保安全。

在充电过程中，严禁拔出充电枪。这样可以避免造成充电接口损坏或人员伤害。

每次充电完成后，应确保充电口盖被正确锁紧，以防止因意外触碰或恶劣天气导致的充电口异常。

雨天时，应避免在露天环境下进行直流充电，以确保人员和设备的安全。

0# 直流快充的检测流程

在进行直流快充之前，为了确保充电过程的安全与效率，我们需要遵循一系列的检测步骤。这些步骤不仅关乎电池的状态，还涉及到充电设备的完好性以及环境的适宜性。通过这些检测，我们可以及时发现并处理潜在问题，从而保障充电过程的安全与顺利。

充电枪的检查

首先，我们需要检测CC2与PE电阻。利用万用表欧姆档，确保CC2与PE电阻值为1000Ω，这是充电枪正常工作的基础。接着，检测CC1与PE电压，正常情况下，其电压应为6V左右（按下按钮后为12V），这是判断充电枪是否具备正常充电功能的关键。

快充口的检测

在快充口检测中，我们需要依次进行多项检测。首先，检测CC2电压，确保在电压上电条件下，使用万用表直流电压档测量CC2与PE间的电压为12V或5V，这是判断快充口是否正常工作的首要步骤。其次，检测CC1与PE阻值，利用万用表欧姆档测量其电阻值，正常应为1000Ω左右。此外，还需检测通讯线电压和电阻，确保在车辆闭锁休眠状态下，S-与PE电压为3V左右，S+与PE电压为7V左右，同时测量S+与S-的电阻值为60欧姆。最后，进行DC+、DC-对地短路的检测，利用万用表欧姆档检测DC+与PE间及DC-与PE间的电阻值，确保正常应为无穷大。

快充座跨接测试

在完成快充口的各项检测后，我们需要进行快充座跨接测试。若CC2与PE间存在5V或12V电压，则可外接电源给A+、A-供电，并短接CCCC2。此时，仪表充电指示灯应点亮，说明CCCCPE都处于正常工作状态。

通过以上一系列的检测步骤，我们可以全面地了解直流快充系统的工作状态，及时发现并处理潜在问题，从而确保充电过程的安全与效率。接下来，我们将深入探讨直流快充的控制逻辑。

充电枪的检查

首先，我们需要检测CC2与PE电阻，确保其阻值为1000Ω，这是充电枪正常工作的基础。接着，检测CC1与PE电压，正常情况下，其电压应为6V左右（按下按钮后为12V），这是判断充电枪是否具备正常充电功能的关键。

快充口的检测

在快充口检测中，我们需依次进行多项细致的检测。首先，检测CC2电压，确保在上电条件下，其与PE间的电压稳定在12V或5V，这是判断快充口状态的重要依据。其次，检测CC1与PE阻值，利用万用表测量其电阻值，正常应为1000Ω左右。此外，还需检测通讯线电压和电阻，确保在车辆闭锁休眠状态下，S-与PE电压稳定在3V左右，S+与PE电压稳定在7V左右，同时测量S+与S-的电阻值为60欧姆。最后，进行DC+、DC-对地短路的检测，利用万用表检测相关电阻值，确保正常状态下为无穷大。

快充座跨接测试

完成快充口的各项检测后，我们进行快充座跨接测试。若CC2与PE间存在5V或12V电压，则可外接电源给A+、A-供电，并短接CCCC2。此时，仪表充电指示灯应点亮，说明CCCCPE都处于正常工作状态。

通过以上一系列详尽的检测步骤，我们能全面了解直流快充系统的工作状态，及时发现并处理问题，从而确保充电过程的安全与高效。接下来，我们将进一步探讨直流快充的控制逻辑。
