在深入探讨汽车构造之前，让我们先欣赏一段汽车内部结构的3D动画，它将为我们提供一个直观的视角。对于机械工程师来说，虽然无车也可，但对汽车结构的了解至关重要。现在，我们将汽车彻底拆解，让您一目了然地看到其各个部件的构造。接下来，我们将为您呈现77张高清图，带您一起探索汽车的奥秘世界。

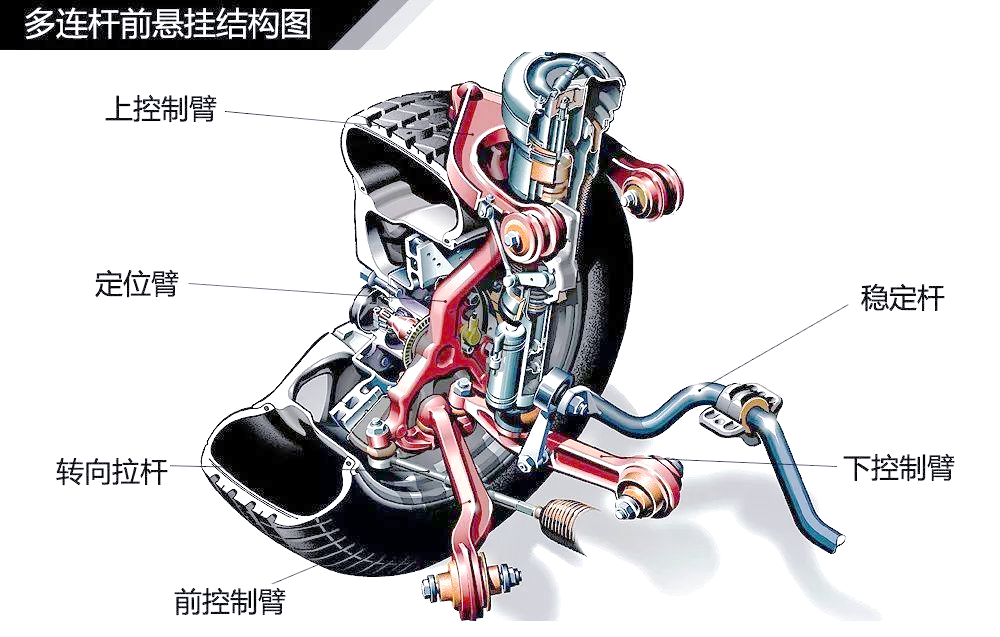

【汽车构造探秘】深入解析汽车悬挂系统结构
接下来，我们将聚焦于汽车的一个重要组成部分——悬挂系统。通过一系列高清图解，我们将详细剖析悬挂系统的结构和工作原理，带您领略汽车构造的精妙之处。

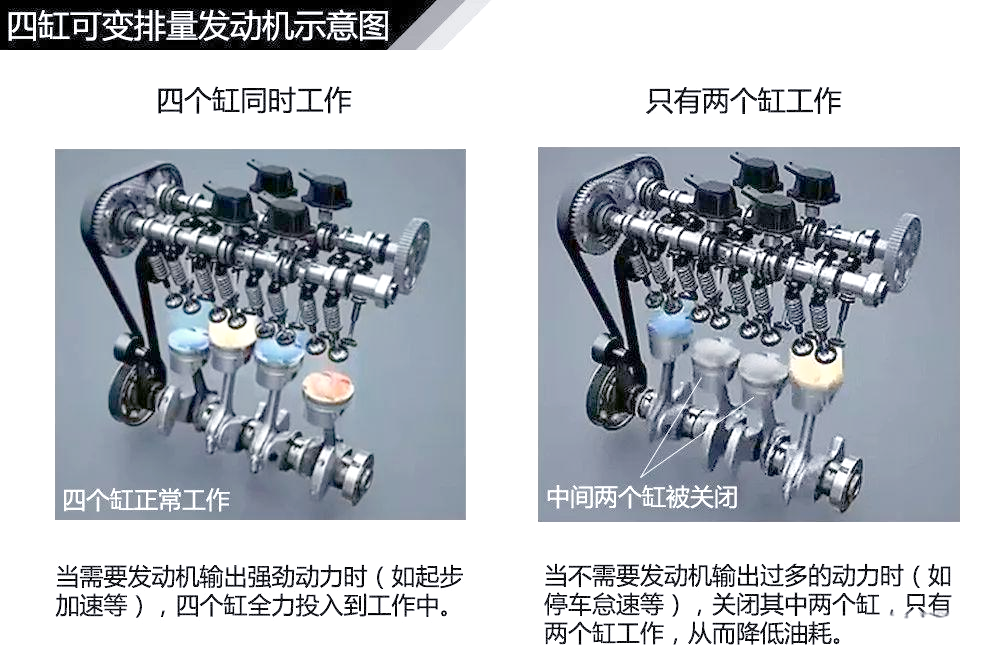

汽车的动力核心在于发动机，其动力则源自气缸内部的巧妙转换。发动机气缸犹如一个神奇的能量转化器，将燃料的内能高效转化为动能。简单来说，燃料在汽缸内燃烧时，会产生巨大的压力，这一压力推动活塞上下往复运动。这一运动通过连杆机构传递到曲轴，进而转化为旋转运动。最终，经过变速器和传动轴的巧妙传递，动力被输送至驱动车轮，推动汽车稳健前行。

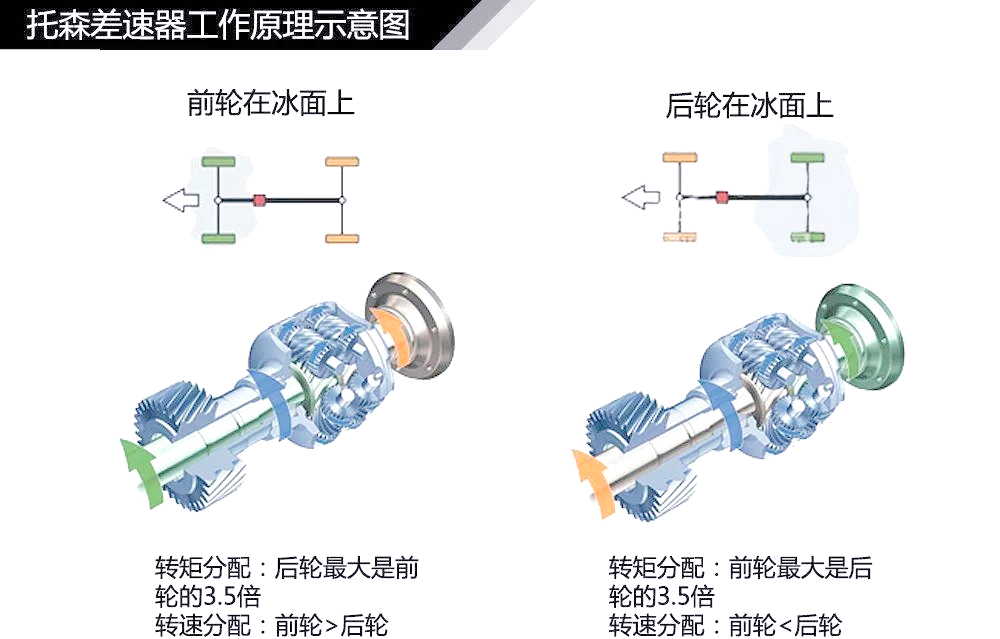

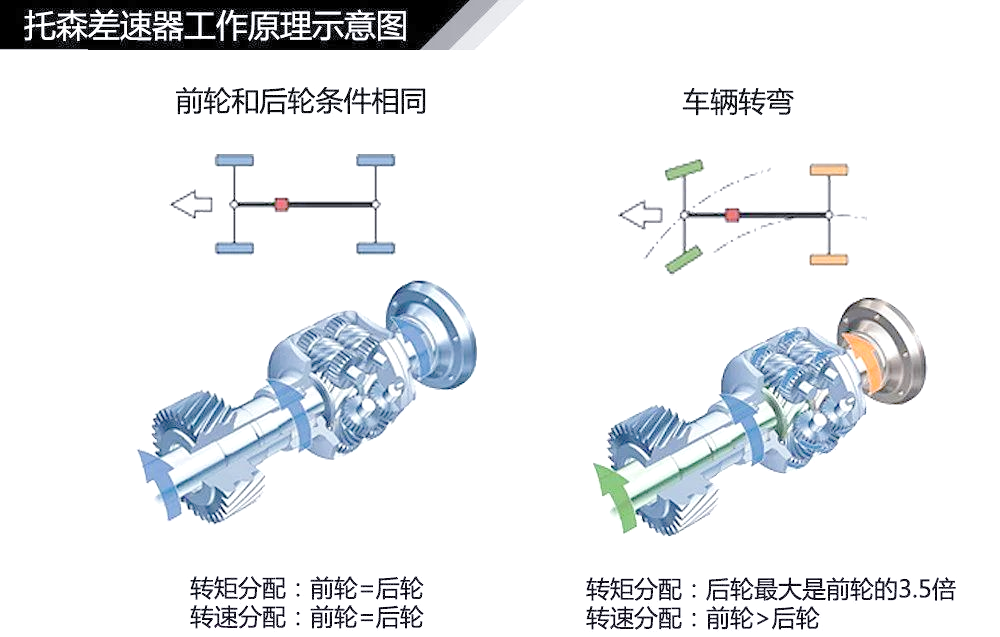

【图解汽车】深入剖析汽车差速器与四驱系统的工作原理

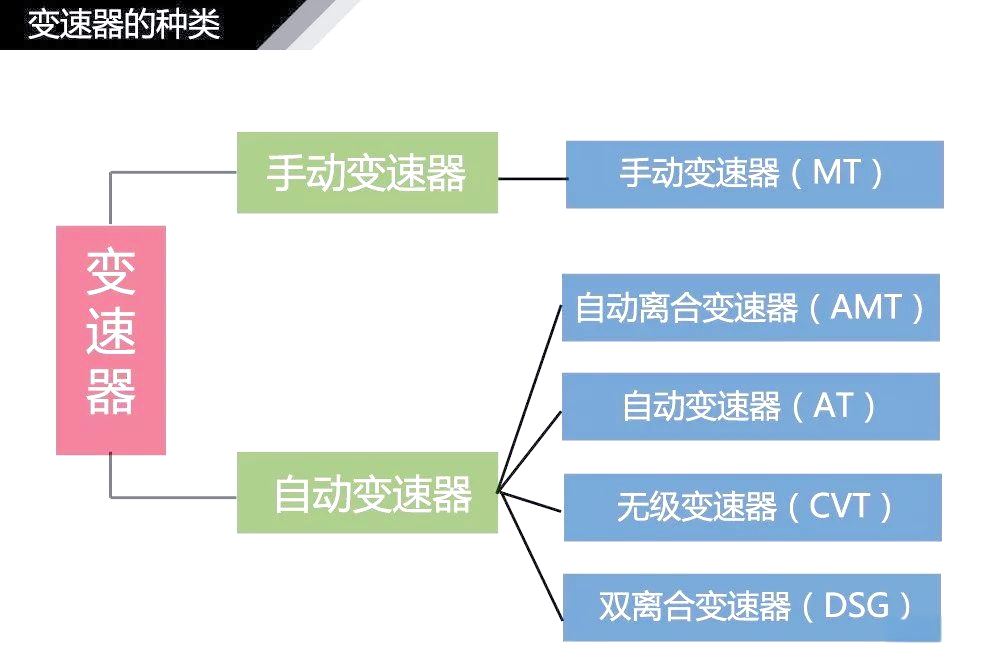

【图解汽车】深入探索汽车变速器的多样结构与功能
【图解汽车】深入探索汽车变速器的多样结构与功能

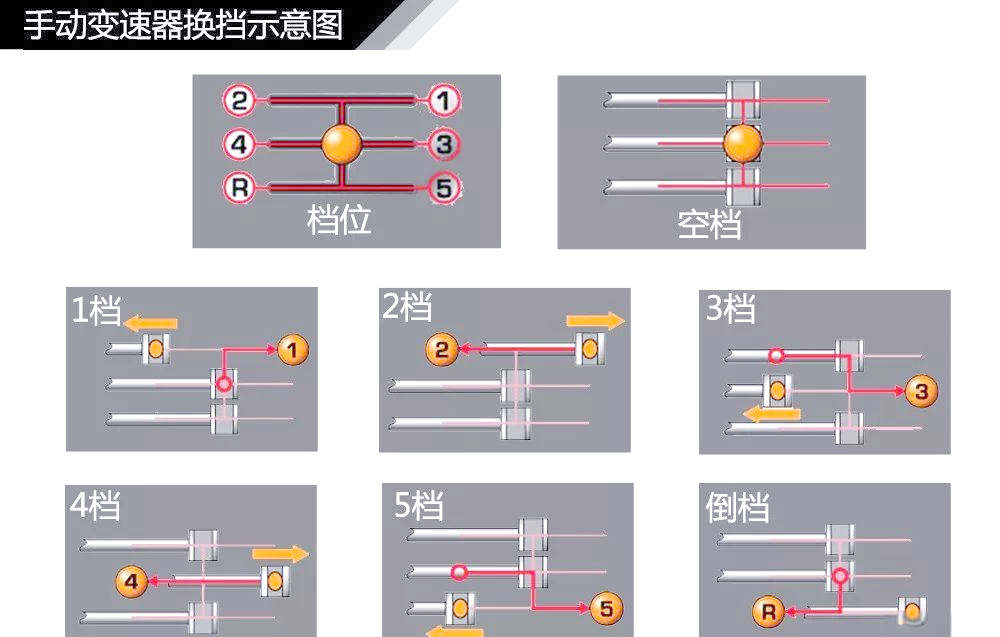

手动变速器的工作原理，主要是通过操纵变速杆来切换中间轴上的不同主动齿轮，进而与动力输出轴上的大小齿轮进行组合，以改变驱动轮的转矩和转速。现在，我们首先来简要了解一下手动变速器（以2档为例）的基本构造。发动机的动力输入轴通过中间轴与动力输出轴相连结，中间轴上的两个齿轮（红色）会随着发动机的输出而转动。然而，若没有同步器（紫色）的介入，动力输出轴上的两个齿轮（蓝色）将只能空转，无法驱动输出轴。当前图示中，同步器处于中间状态，此时变速器相当于处于空档位置。

【图解汽车】深入剖析汽车传动系统结构

在汽车传动系统中，手动变速器扮演着至关重要的角色。它通过操纵变速杆，实现中间轴上不同主动齿轮的切换，从而与动力输出轴上的大小齿轮相配合，达到改变驱动轮转矩和转速的目的。让我们以2档为例，深入了解手动变速器的基本构造。发动机的动力输入轴经由中间轴与动力输出轴相连结，中间轴上的两个齿轮（红色）随发动机输出而转动。但若无同步器（紫色）的介入，动力输出轴上的两个齿轮（蓝色）仅能空转，无法驱动输出轴。当前状态下，同步器位于中间位置，变速器相当于处于空档状态。

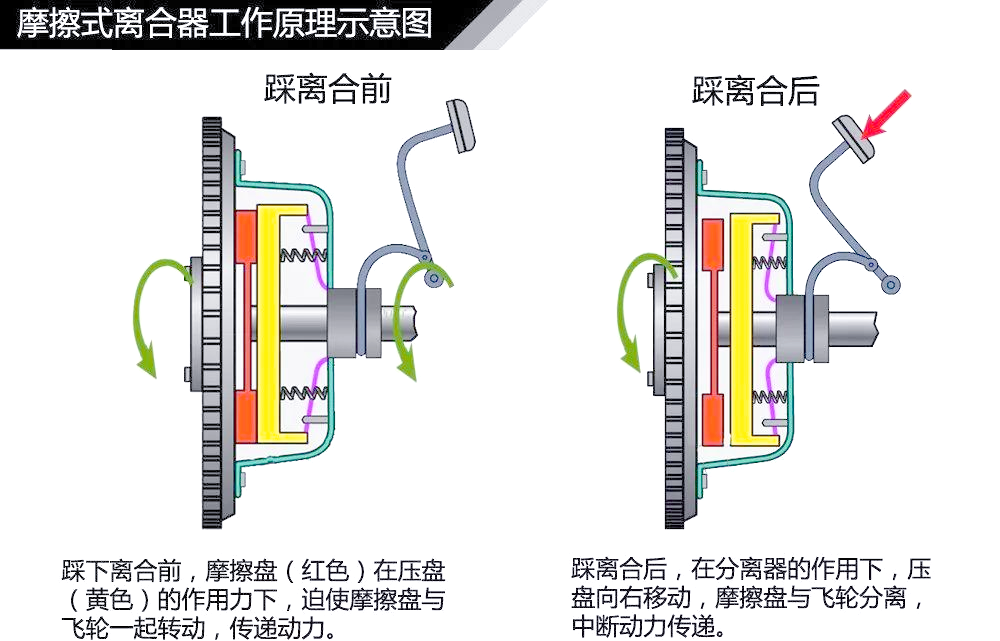

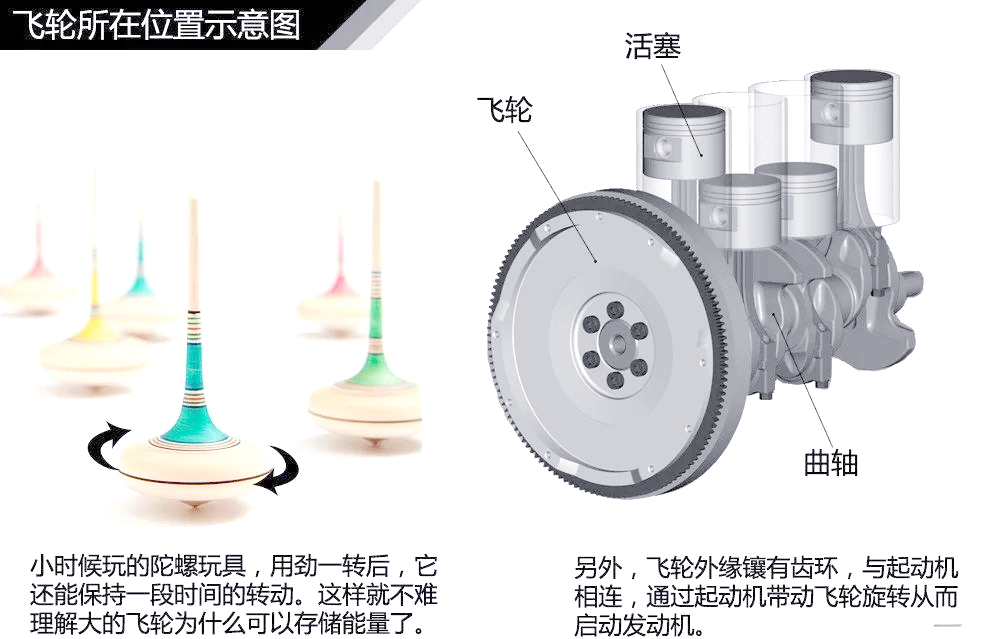

离合器盖通过螺丝与飞轮的后端面紧密相连，而离合器内的摩擦片则受到弹簧的弹力作用，被压盘紧紧压在飞轮的表面上。值得注意的是，这些摩擦片是与变速箱的输入轴直接相连的。在飞轮与压盘以及从动盘的接触面上，通过摩擦力的作用，发动机产生的扭矩得以顺利传递给变速箱。

在离合器未被踩下时，摩擦片紧紧压在飞轮的端面上，从而使得发动机的动力能够顺畅地传递至变速箱。然而，一旦离合器踏板被踩下，操作机构便会将力传递至分离叉和分离轴承。分离轴承的前移会使得膜片弹簧被推向飞轮端面，进而导致膜片弹簧以支撑圈为支点向相反方向移动。这一系列动作的结果是压盘与摩擦片分离，从而中断了发动机动力的传输。当离合器踏板被松开时，膜片弹簧会恢复原位，离合器重新结合，发动机的动力传输也随之恢复。
