非独立悬架系统的详细剖析与应用分析

悬架系统，作为汽车的重要组成部分，分为独立悬架系统与非独立悬架系统两大类。在日常家用轿车中，常见的是前独立悬架与后扭力梁非独立悬架的组合。那么，非独立悬架系统究竟包含哪些具体型式？其结构与工作原理又是如何的呢？接下来，我们将深入探讨非独立悬架系统的相关知识。

接下来，让我们一同探寻悬架系统的分类图。

接下来，我们深入了解一下悬架系统的分类。其中，半独立悬架作为非独立悬架的一种，即螺旋弹簧非独立悬架，在当今市场上被广泛应用于家庭轿车和低端SUV的后悬架设计。我们将主要聚焦于这种悬架的详细解析。

非独立悬架系统的结构特点在于两侧车轮通过一根整体式车架相连结，车轮与车桥共同构成弹性悬架系统，整体悬挂在车架或车身的下方。这种系统以其结构简单、成本低廉、强度出色以及易于保养的特点著称，同时它在行车过程中也能保持前轮定位的稳定性。然而，非独立悬架系统的舒适性和操纵稳定性相对较弱，因此，在现代轿车领域，它主要被成本控制严格的车型所采用，而货车和大客车则是其更常见的应用场景。

> 非独立悬架类别解析

非独立悬架系统涵盖了多种型式，包括纵置板簧式、螺旋弹簧式、空气弹簧式以及油气弹簧式。接下来，我们将逐一探究这些不同类型悬架的结构特点。

> 优势分析

这种悬架系统以其结构简单、成本低廉和强度高而闻名，使得它在各种车型中都有广泛的应用。同时，其易于保养的特性也受到了众多车主的青睐。在行车过程中，非独立悬架系统能够保持前轮定位的稳定性，为驾驶者提供稳定的操控感。尽管如此，我们也要注意到，由于非独立悬架系统的舒适性和操纵稳定性相对较弱，因此它更适合那些成本控制严格或需要承载重物的车型，如货车和大客车。在追求更高驾驶体验的现代轿车领域，它则主要被某些特定车型所采用。

> 不足之处

然而，非独立悬架系统也存在一些不足之处。当左右轮发生弹跳时，它们会相互影响，这可能导致乘坐的舒适度下降，同时也会影响操控的安全性。由于结构简单，其设计的灵活性受到限制，从而影响了操控的稳定性。

> 纵置板簧式悬架

纵置板簧式非独立悬架，其核心弹性元件是钢板弹簧，这一设计巧妙地将导向机构的功能也融入其中，从而极大地简化了整个悬架系统。这种悬架在货车的前后悬架中应用广泛，同时也有部分微面后悬架采用这种结构。尽管其承重能力出众，但舒适性方面却相对不足。

> 螺旋弹簧式悬架

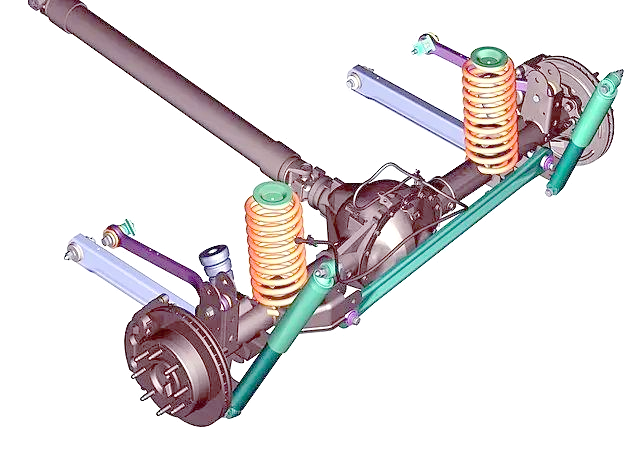

螺旋弹簧非独立悬架，其弹性元件采用螺旋弹簧设计，涵盖了螺旋弹簧、减振器、纵向推力杆、横向推力杆以及加强杆等多个组件。这种悬架系统属于复合式设计，对于配备此类后悬架的轿车而言，其后桥的结构形式会显著影响后悬架的刚度特性。由于螺旋弹簧仅能承受垂直方向的载荷，因此，为了确保悬架系统的稳定性和减振效果，必须配备相应的导向机构和减振器。通常情况下，螺旋弹簧主要应用于轿车的后悬架系统。目前市场上常见的纵臂扭转梁式悬架、拖曳臂式悬架以及H型纵向摆臂式悬架等，均可归类为螺旋弹簧非独立悬架。

> 纵臂扭转梁式悬架

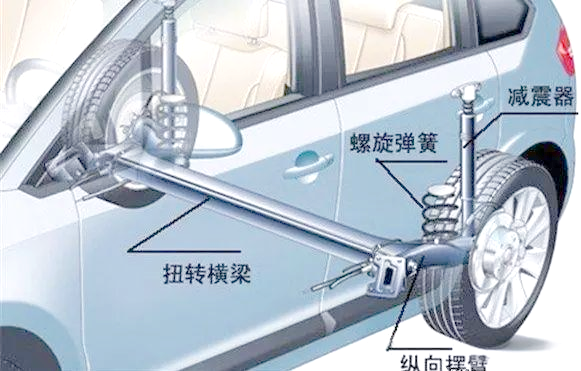

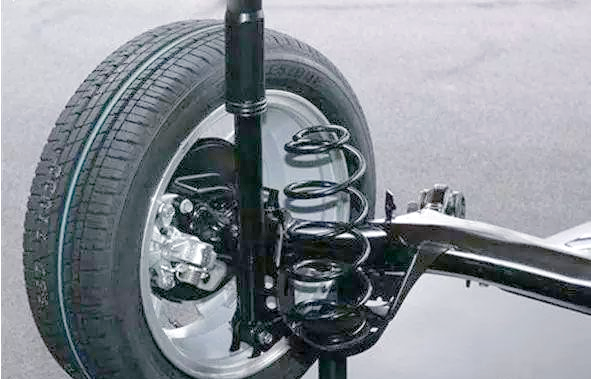

纵臂扭转梁式非独立悬架，专为后轮设计，其结构简洁明了。它通过粗壮的上下摆动式拖臂，实现车轮与车身或车架的硬性连接。同时，配备液压减震器和螺旋弹簧，实现软性连接，从而有效吸收震动并支撑车身。更为重要的是，它能够确保车身在运动过程中保持稳定，避免整体发生外倾角变化，进而影响到减震器的应力弯曲和轮胎磨损。因此，纵臂扭转梁广泛应用于国内A级及以下车型，市场上备受青睐，并被广泛采用。

> 空气弹簧式悬架

空气弹簧非独立悬架的设计，正是为了通过改变空气弹簧内的空气压力，轻松实现车身高度的自动调节。它通过改变空气压力，为汽车提供了既稳定又灵活的行驶性能。

> 油气弹簧式悬架

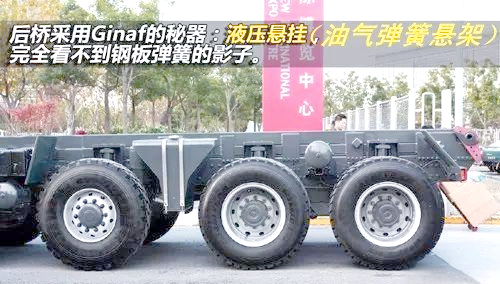

油气弹簧非独立悬架以其小巧的体积、轻便的质量、强大的承载能力以及灵活的车身高度调节功能而脱颖而出。它不仅具备阻尼减振和自润滑的双重功能，还展现出非线性变刚度和非线性阻尼的独特特性。尽管油气弹簧非独立悬架拥有诸多优点，但其高昂的制造和维护成本以及复杂的控制系统配置也是不容忽视的挑战。

> 实际应用案例

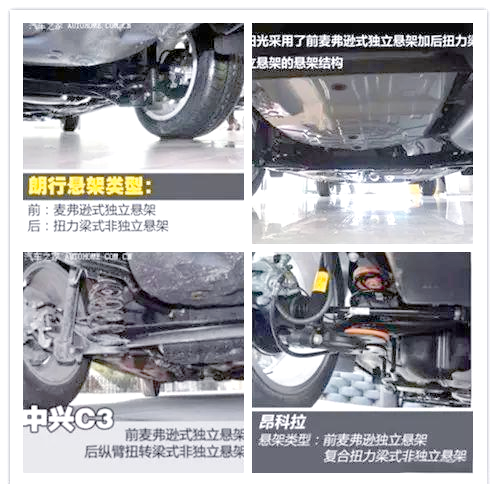

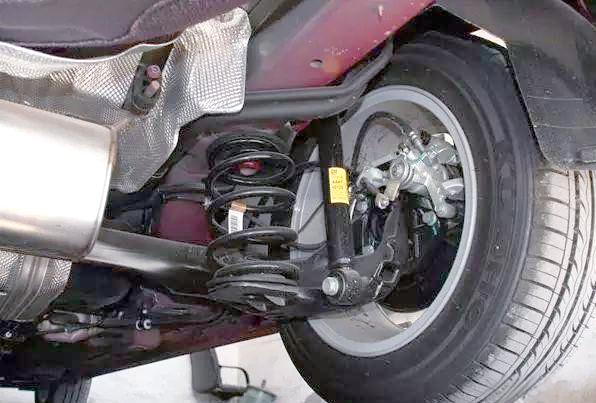

纵臂扭转梁式非独立悬架，广泛应用于A级及以下车型和低端SUV的后悬设计。纵臂扭转梁式悬架，专为后轮设计，其结构简洁明了。它通过粗壮的上下摆动式拖臂，实现车轮与车身或车架的硬性连接。同时，配备液压减震器和螺旋弹簧，实现软性连接，从而有效吸收震动并支撑车身。此外，圆柱形或方形扭转横梁将左右车轮相连结，确保了稳定的操控性能。

> 总结

非独立悬架在特定场景如货车中无法被替代，并在舒适性上具备超越独立悬架的潜力。老侯点评：独立悬架确实在外观上显得高大上，而非独立悬架则可能给人以简朴的印象。然而，在某些特定车型上，如货车，非独立悬架却发挥着不可或缺的作用，其性能无可替代。同时，我们也不能一概而论地认为独立悬架的舒适性就一定优于非独立悬架。例如，标识、雪铁龙等车型就采用了非独立悬架，其舒适性表现同样出色。因此，在选择时，我们不应仅凭悬架类型来评判一款车的性能。
