随着电动车技术的不断进步，其电池配置也日益升级，从原先的3块12安电池，逐步演变为4块、5块、6块乃至12块电池的配置。这一变化不仅显著提升了电动车的行驶里程与速度，同时也对电池的安装技术提出了更为严苛的挑战。正确的电池连接方式至关重要，它不仅能有效减少线路磨损，预防火灾事故的发生，还能显著延长电池的使用寿命。接下来，我们将深入探讨电动车电池的几种常见连接方法。

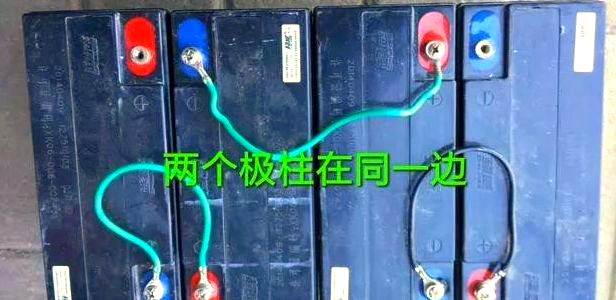

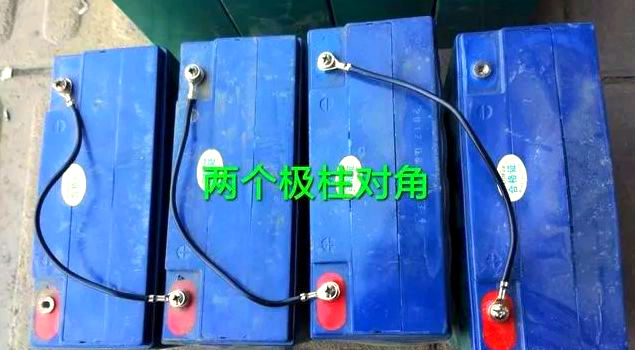

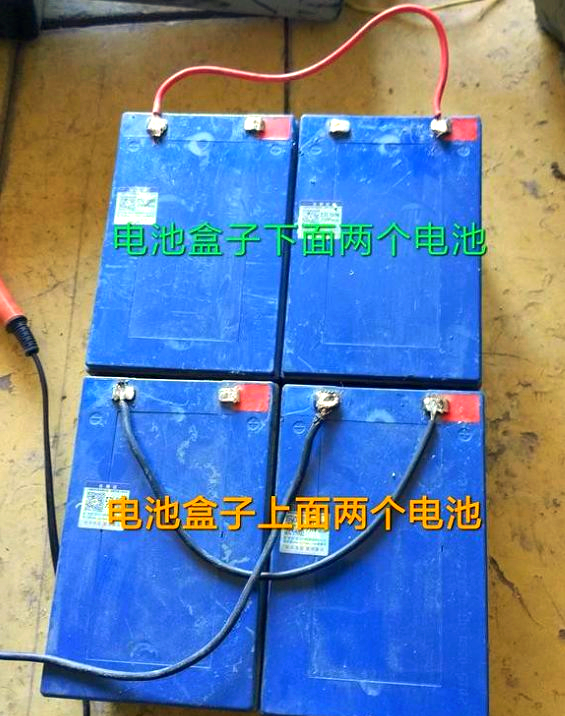

1、四块电池的常见连接方式如下：这种接线方式充分利用了线路，避免了浪费和过度压缩。

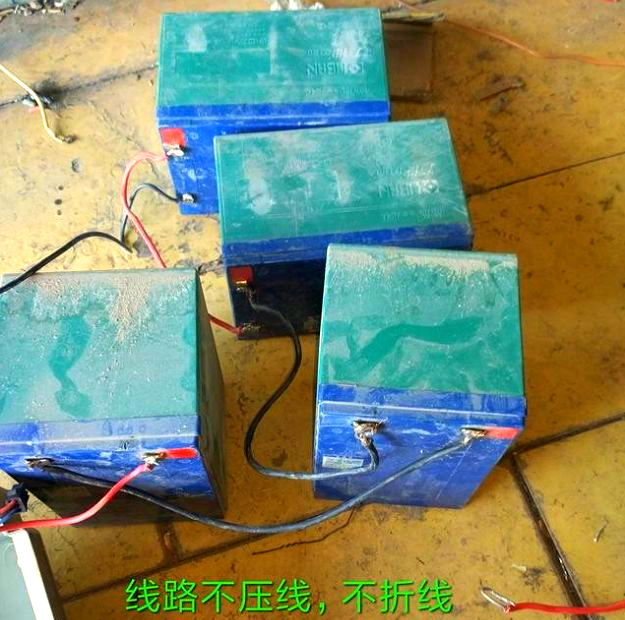

2、五块电池的连接方式。
3、六块电池的连接方式
4、三轮车两组电池的连接方式

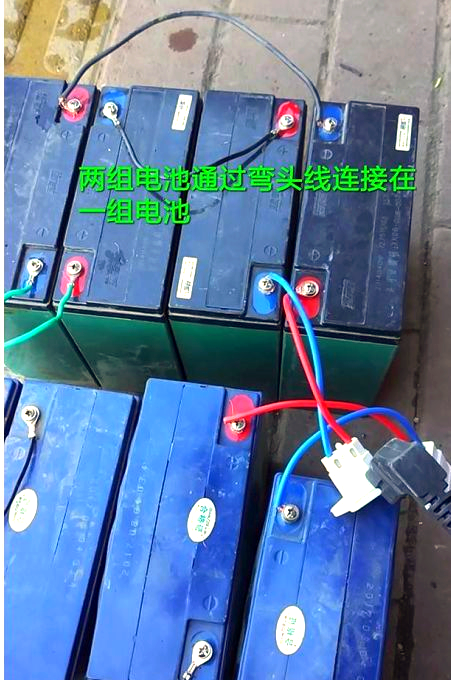

（1）插头转换方式。将两组电池分别连接好，然后通过电动车的弯头线进行电池切换。这种方式较为灵活，可以根据需要选择使用哪一组电池。但需注意，长时间同时使用两组电池可能会影响其寿命，因此建议避免长时间同时使用。

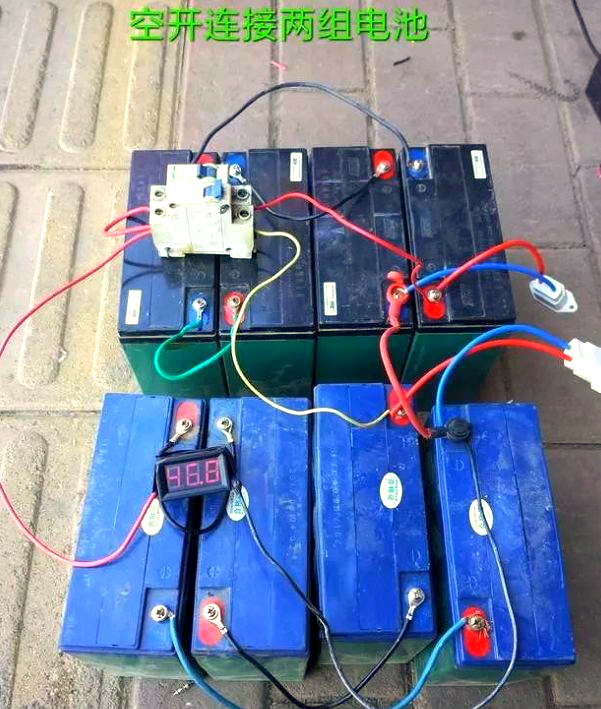

（2）空气开关切换法。首先，将两组电池各自连接完毕，随后将两个负极通过导线相连，并接到电动车的负极线上。接着，将两个正极分别接入空气开关的一端，再将空气开关的另一端通过导线相连，最后接到电动车的正极线上。在需要更换电池时，只需切换空气开关即可。
5、对于12块电池的连接，其原理与上述使用空气开关控制两组电池的接线方法相同。可以将电池分为六块一组，然后通过两个空气开关来控制两组电池的切换。
6、电动自行车4812型电池的连接方法。根据图一所示的导线连接方向，逐一焊好电池，并按照图二所示的摆放方式焊接最后三根线。这种焊接方式避免了压线问题，从而节省了电源线。

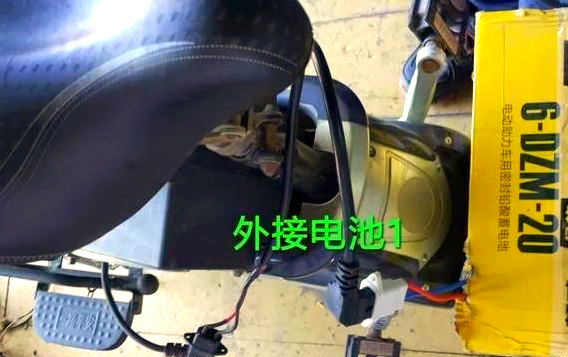

7、电动车外接电池方法
（1）对于自行车式电动车，只需一个弯头线和电池插座。将红线与红线相连，黑线与黑线相连即可。
（2）对于电动摩托款式的电动车，同样需要两根弯头线。将红线的两端分别与电池插座和电动车的相应位置相连，黑线也进行相同的操作即可。
合理的电池连接排布不仅有助于减少故障出现的几率，还能有效预防线路间的相互磨损，从而降低火灾风险，并延长电池的使用寿命。
