一、电动车电气系统工作原理

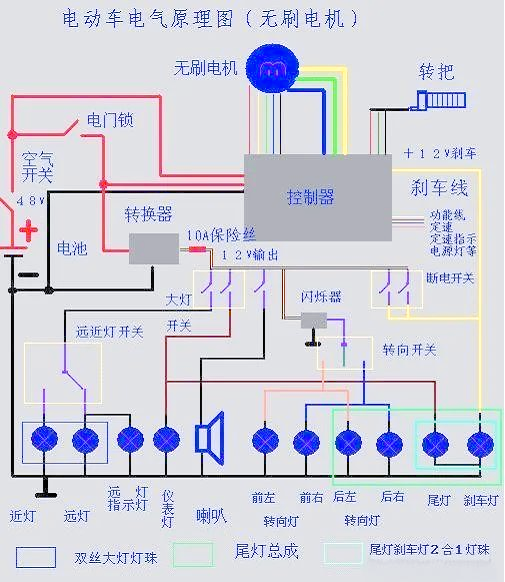

电动车的电气原理图展示了一种直观的直连结构，其设计相对简洁。目前，直流无刷电机（BLDC）已成为电动车领域广泛应用的驱动电机类型。

二、电动车控制器

电动车控制器，作为电动车的核心控制器件，扮演着至关重要的角色。它负责掌控电机的启动、运行、进退、速度以及停止，同时管理着电动车的其他电子器件。控制器如同电动车的“大脑”，确保其各项功能得以顺畅实现，是电动车不可或缺的重要部件。

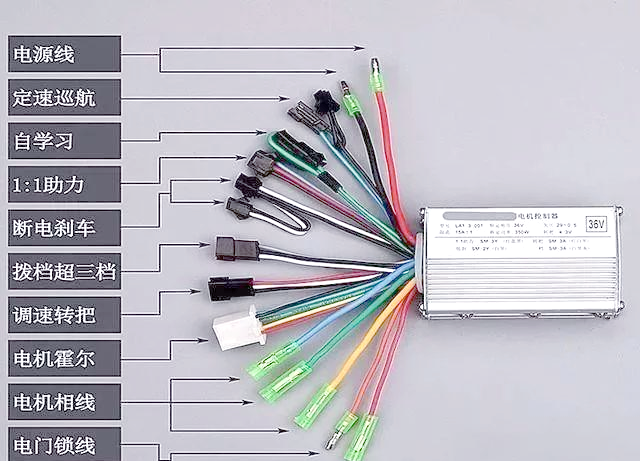

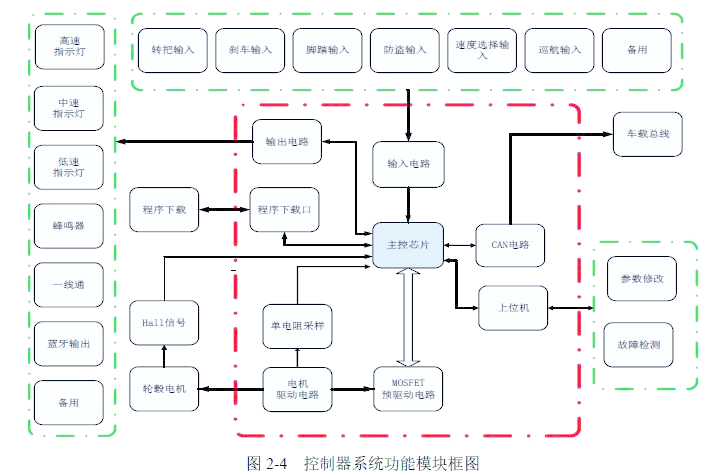

控制器输入输出

输入信号涵盖了多个方面，如转把输入、刹车输入、脚踏输入等，它们共同构成了控制器接收信息的基础。此外，还包括防盗输入、速度选择输入、巡航输入以及一路备用输入，进一步丰富了控制器的功能。

输出信号则主要用于指示和控制，例如高速、中速、低速指示灯，以及蜂鸣器等。同时，一线通（PWM 输出）、蓝牙输出和一路备用输出口的配置，使得控制器能够灵活应对各种输出需求。

在通讯方面，控制器支持串口通讯功能和总线通讯，其中总线通讯又包括CAN和备用485总线通讯，从而确保了高效且稳定的数据传输。

控制器主要功能

控制器具备多项核心功能，如无极调速、电刹、速度指示等。同时，还融入了跛行模式、三速模式以及自我保护和检测机制，如起动锁止、限速等，从而确保了电动车的安全与性能。

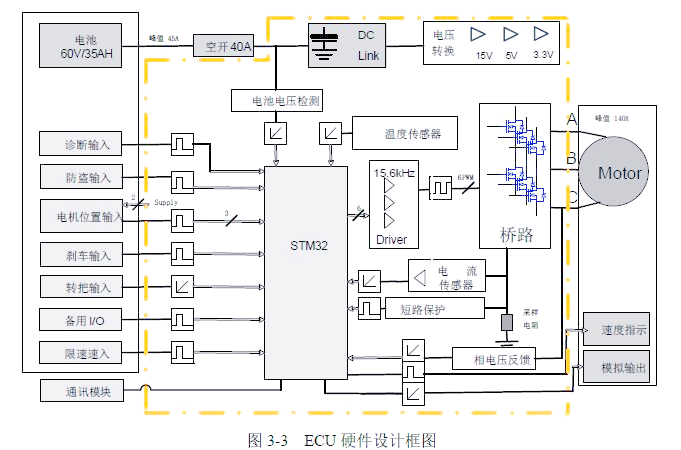

控制器硬件原理框图及硬件

电动车控制系统的硬件电路设计是控制器功能实现的基础。它主要包括电源部分、主芯片控制逻辑部分、外部信号输入输出部分、通讯部分、电机驱动部分以及检测和保护电路部分。这些部分的协同工作，共同构成了控制器硬件的完整架构。

电源转换电路

电源转换电路的核心任务是将外部输入的60V电池供电电压进行转换，以产生控制器所需的15V、5V和3.3V电压。这一电路为控制器的各项功能提供稳定的电源支持，确保其正常工作。

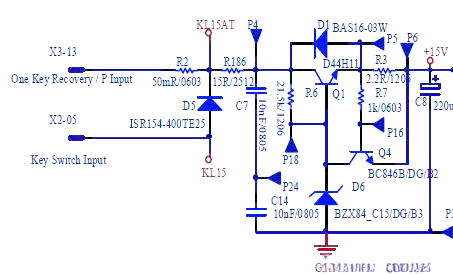

15V降压转换电路

为了满足控制器的电压需求，我们设计了专门的15V降压转换电路。这一电路能够将60V的电池供电电压高效且稳定地转换为控制器所需的15V电压，从而为控制器的各项功能提供可靠的电力支持。

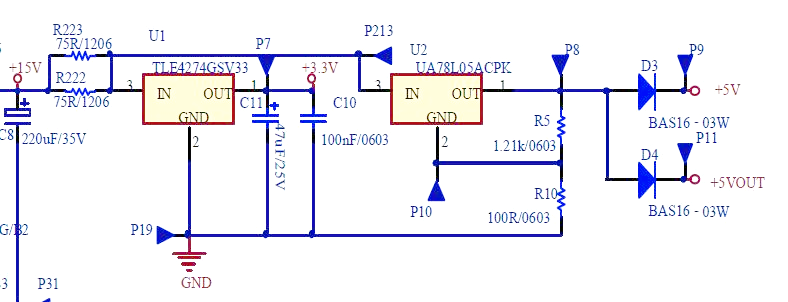

5V转3.3V与5V转换（通过两个LDO实现）

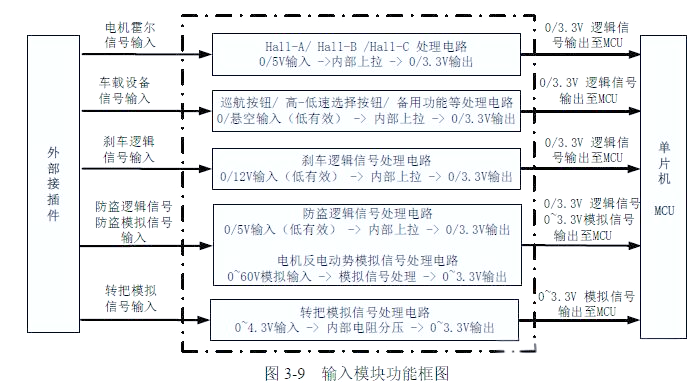

在输入信号电路中，我们利用硬件电路将15V电压转换为适合输入单片机的0/3.3V高低电平数字信号，以满足单片机对电压和信号的需求。

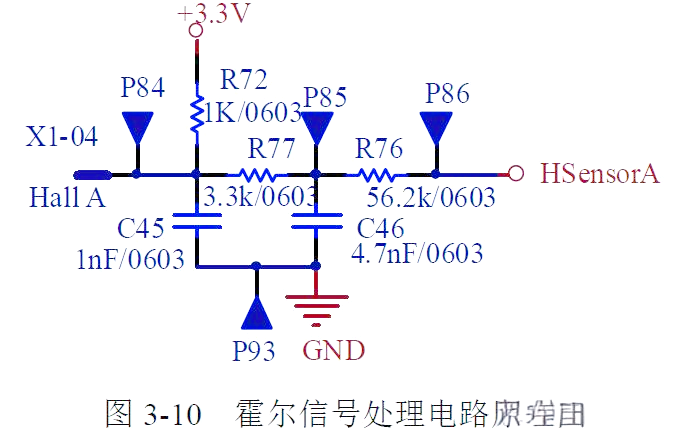

以电机霍尔信号输入电路为例，我们采用π型RC滤波电路对信号进行滤波处理，从而得到3.3V的高低电平控制信号。

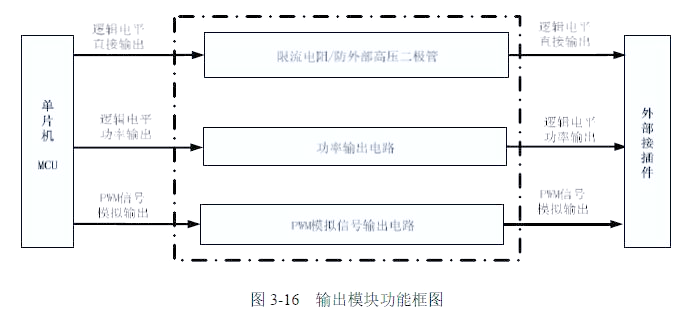

输出信号电路：
该电路负责输出数字信号和PWM波模拟信号，通过硬件电路的精准控制，实现对电机的运行调控。

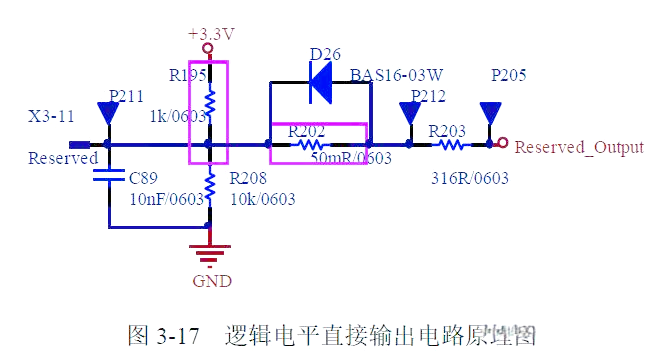

逻辑电平直接输出模块，简称“逻辑输出模块”，其功能是将MCU（微控制器）的信号直接传输至外部设备，作为控制信号使用。为避免MCU因功耗过高而受损，该模块的输出不具备驱动能力，仅限于逻辑控制输出。

三、电动车调速手把的工作原理

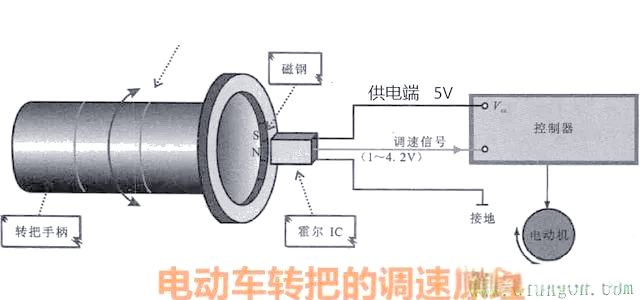

电动车调速手把，这一核心部件，主要由线性霍尔元件、复位弹簧、磁铁组件以及旋转手柄四个关键部分构成。此外，还配备了一些辅助开关，例如三速开关、巡航键和倒车转换开关，以增强其功能性和操作性。在这些组件中，线性霍尔元件与磁铁组件的协同作用，是调速手把实现精准调速的核心所在。

线性霍尔元件

线性霍尔元件是电动车调速手把中的关键组件之一。它通过与磁铁组件的相互作用，实现对电动车速度的精准控制。其工作原理基于霍尔效应，即磁场中的电流在受到磁场作用时会产生偏转，从而输出与磁场强度成比例的电压信号。这一信号被控制器接收并处理后，会精确地控制电动车的调速，确保驾驶的平稳与安全。

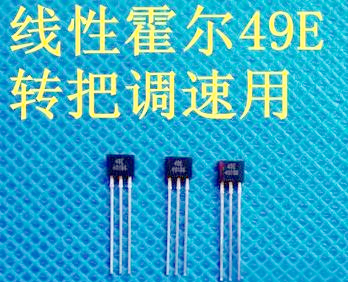

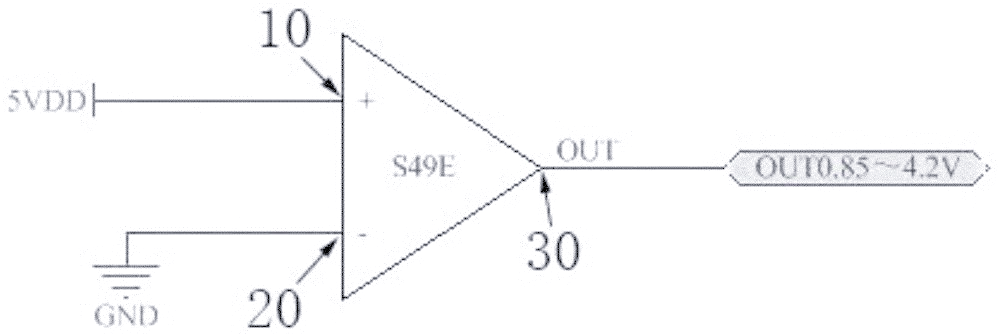

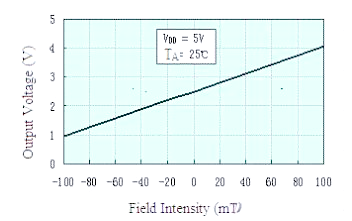

线性霍尔元件49E，如图所示，拥有三个引脚：电源正极、电源负极（地）以及信号极。与此同时，磁钢则展现出其线性磁场特性。在特定的磁场强度范围内，信号极能够输出一个基本线性的电压信号，与磁场强度的变化保持一致。以下图表清晰地展示了霍尔49E的磁场与输出电压之间的特性曲线关系。

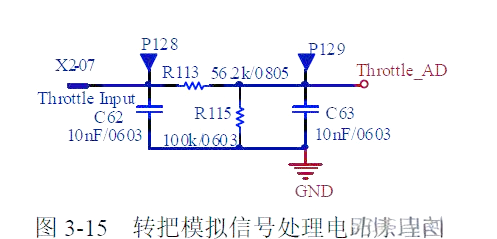

转把模拟信号处理电路的功能在于对1-4V的模拟信号进行滤波处理，并进一步将处理后的信号输出至控制器的输入端。
