本文深度聚焦电动汽车充电技术领域，系统剖析非车载与车载充电系统的分类体系及多元应用场景，着重对车载充电器（OBC）的电路架构设计、核心器件选型及控制技术原理进行细致解构。研究显示，宽禁带半导体材料（如碳化硅 SiC、氮化镓 GaN）的创新应用，结合双向充电技术的突破性发展，正驱动充电系统朝着高效节能、微型集成方向加速迭代。这些前沿技术不仅显著优化用户充电体验，更成为电动汽车深度融入智能电网生态的关键技术支撑。
一、电动汽车充电系统的两类核心形态
电动汽车充电系统主要分为非车载充电系统与车载充电系统，二者在设计理念和应用场景上形成互补，共同构建起完整的充电生态。
1.1 非车载充电系统：聚焦公共与快速充电场景
非车载充电系统以外部基础设施为依托，主要涵盖以下四种类型：
公共充电站：广泛布局于加油站、商场停车场等公共区域，同时配备高压直流（DC）快充和低压交流（AC）慢充设备，兼容市面上绝大多数车型，满足不同用户的充电需求。
快速充电站：沿高速公路有序分布，凭借大功率直流充电技术，能够显著缩短充电时长，有效解决长途出行的补能焦虑。
感应充电设施：利用地面充电板与车辆之间的电磁感应原理，实现无线充电功能。尽管目前该技术仍处于研发和试点阶段，但未来有望带来更便捷的充电体验。
家用非车载充电桩：适合私人用户安装在住宅区域，支持交流或直流充电模式，尤其适合利用夜间低谷电价时段进行充电，既经济又实用。
1.2 车载充电系统：集成化的便捷充电解决方案
车载充电系统是集成于车辆内部的充电组件集合，主要包括：
车载充电器（OBC）：作为充电过程中的核心转换设备，负责将外部输入的交流电转换为直流电，为车载电池充电。
充电接口：常见的类型有 CCS（组合充电系统）、CHAdeMO、Type 2 等。不同的接口类型决定了车辆与各类充电站之间的兼容性，是实现顺利充电的关键一环。
充电管理系统：具备预约充电功能，用户可灵活利用低谷电价时段充电，降低使用成本；同时，通过智能算法优化充电流程，有助于延长电池使用寿命。
车载电池：作为电能存储的核心部件，其性能直接影响充电效率和车辆的续航里程，是电动汽车的 “动力心脏”。

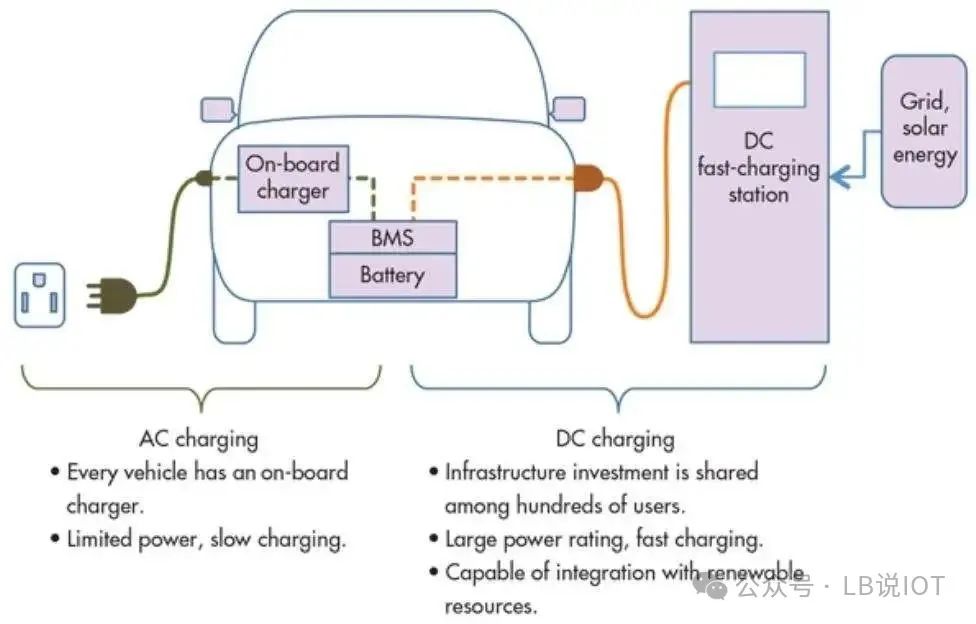

图1:非车载与车载充电器对比示意图.
两类充电系统各有千秋：非车载充电系统凭借其快速高效的充电能力和广泛的覆盖范围，成为公共充电场景的主力军，但使用过程中可能产生额外费用，高峰时段还可能面临排队等待的问题；车载充电系统则以低成本和灵活便捷的特点，在家用充电场景中占据优势，不过其充电功率相对有限，难以满足紧急快速补能的需求。
二、车载充电器（OBC）：技术核心与分类
OBC 作为电动汽车充电系统的智能心脏，其性能优劣直接影响充电效率与用户体验，已然成为新能源汽车技术迭代的关键赛道。
2.1 OBC 的核心优势
相较非车载充电设备，OBC 具备显著技术优势：
灵活易用：突破专用充电站限制，支持家用插座、公共慢充桩等多元场景，实现 “随插随充”；
精准适配：基于车辆电池特性定制开发，通过动态电压调节与功率优化，降低能量损耗，延长电池寿命；
智能交互：搭载 V2G（车网互动）技术，支持双向能量流动，不仅能根据电网负荷错峰充电，还可在必要时向电网反向供电；
安全防护：集成过流保护、过温预警、漏电检测等多重防护机制，配合 BMS（电池管理系统）实现全流程安全监控。
2.2 OBC 的标准与功率分级
全球充电接口标准呈现地域差异化特征：美国以 J1772 为基础标准，欧洲主推 CCS 和 Type 2 接口，日本采用 CHAdeMO 协议，中国则执行 GB/T 国家标准。这种多样性要求 OBC 设计需兼顾多标准兼容与协议自适应能力。
依据输出功率，OBC 可划分为三大技术层级：
Level 1（慢充）：功率范围 1.3-1.9kW，适配 120V（美标）/230V（欧标）单相电源，适合小容量电池补电，单次充满耗时 6-8 小时；
Level 2（常规快充）：功率覆盖 3.7-22kW，兼容 240V（美标）/230V（欧标）电源，广泛应用于家庭车库与公共慢充场景，充满耗时 1-6 小时；
Level 3（直流超充）：功率≥50kW，最高可达 350kW（如特斯拉 V4 超充桩），通过高压直流输入实现极速补能，30 分钟即可将电量从 10% 充至 80%。

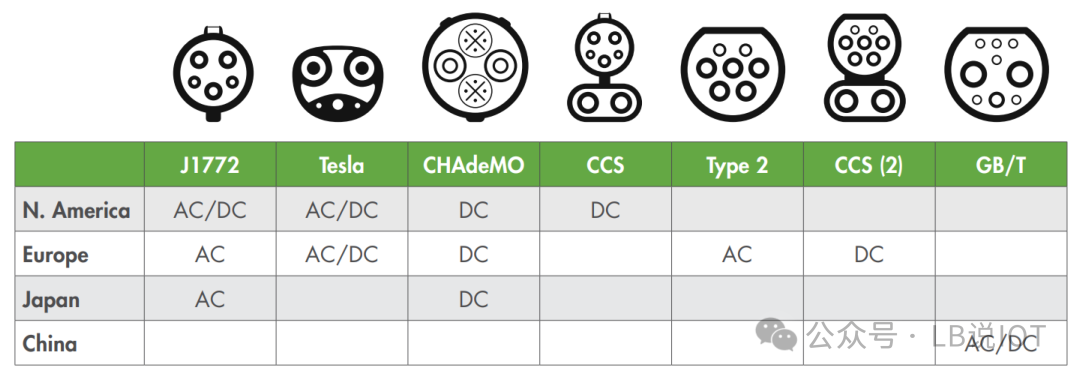

图2.全球主流充电接口分布示意图。
三、OBC 的关键技术：从架构到器件
OBC 的性能由电路架构、核心器件及辅助技术协同决定，近年来在效率提升与小型化设计方面取得了突破性进展。
3.1 电路架构：单级、双级与多级设计
根据功率需求差异，OBC 电路架构可划分为三大类型：
单级架构：仅集成 1 个 AC/DC 转换器，以极简结构实现成本控制，适用于 22kW 以下的家用慢充场景；
双级架构：通过低功率与高功率双转换器组合，支持 22-350kW 功率输出，广泛应用于公共快充站点；
多级架构：搭载 3 个及以上转换器，专为 350kW 以上超充需求设计，主要服务商用车辆与超快充基础设施。

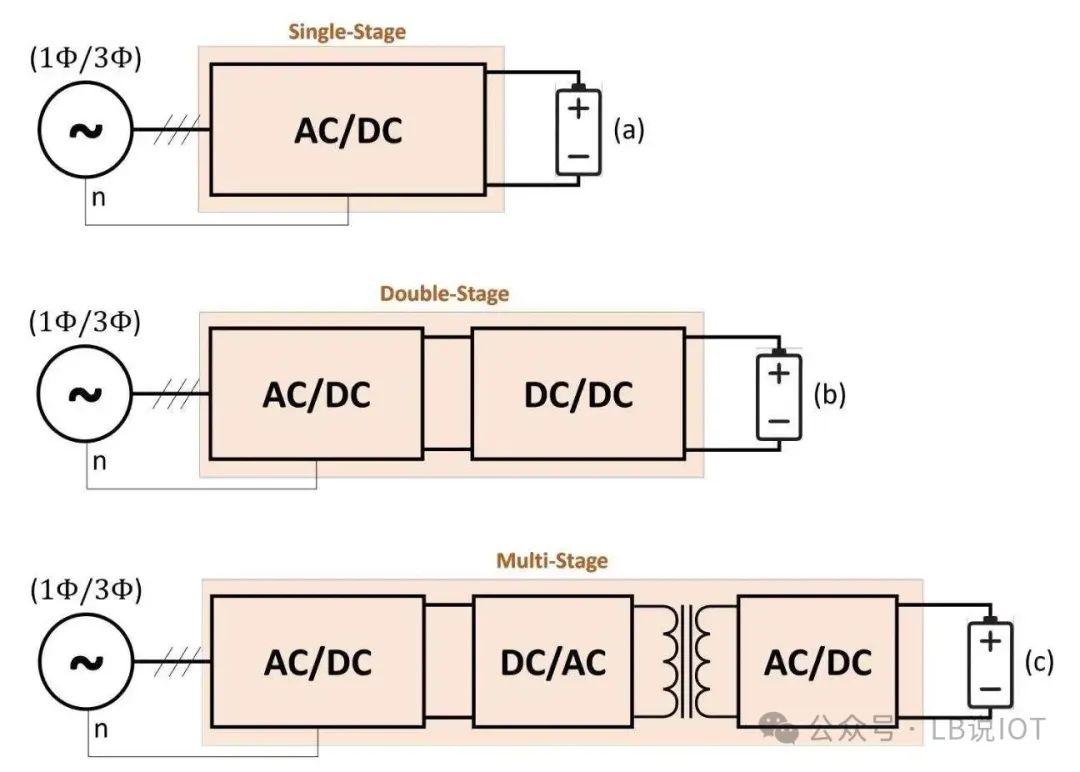

图3.OBC装置拓扑演进图
3.2 核心器件：从硅基到宽禁带半导体的技术跃迁
在功率器件领域，传统硅基器件（如 IGBT）因成本优势曾占据主导，但效率瓶颈日益凸显。宽禁带半导体材料（SiC、GaN）正凭借显著性能优势成为行业新宠：
能效革新：SiC 器件可将 OBC 整体效率提升至 98% 以上，大幅降低能量传输损耗；
体积优化：凭借 175-200℃的耐高温特性，显著减轻冷却系统负载，推动 OBC 体积缩减 30% 以上；
高频适配：支持更高开关频率，完美契合快充场景对功率密度的严苛要求。

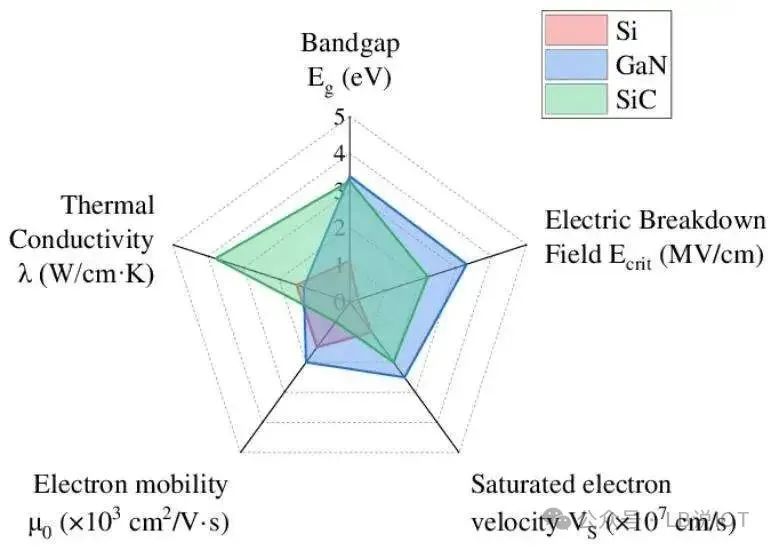

图4.半导体器件性能对比图
3.3 辅助技术：构建稳定兼容的充电生态
EMI 滤波器：通过电磁干扰抑制技术，有效规避充电过程对车载电子设备（如导航、音响系统）的信号干扰；
整流器：实现交流电到直流电的转换，其中有源整流器相比传统无源方案，在效率与控制精度上实现双重突破；
DC/DC 转换器：具备智能电压调节能力，既能满足车载低压设备供电需求，又能为高压快充提供稳定输出 。
四、商用方案与未来趋势
在车载充电器（OBC）的商业化进程中，头部企业已构建起成熟技术体系，行业技术路径呈现清晰脉络：
德州仪器：推出 7.4kW 双向 OBC 解决方案，采用图腾柱 PFC+LLC 谐振架构，系统效率突破 98%。凭借双向能量流动特性，全面支持 V2G（Vehicle-to-Grid）技术，实现车辆与电网的电能交互。
安森美半导体（ON Semiconductor）：6.6kW 碳化硅（SiC）基方案具备强大兼容性，支持 250-800V 宽电压输出范围，适配市面上绝大多数电动汽车电池系统，为不同车型提供标准化充电解决方案。
Wolfspeed：基于 SiC 功率器件的 OBC 设计，在保持高性能输出的同时，实现产品体积较传统方案缩减 30%，充电效率提升 2%-3%，显著优化车载空间利用率与能源转换效率。
展望未来，OBC 技术将围绕三大核心方向持续演进：
极致能效突破：行业目标直指 99% 以上的能量转换效率，通过拓扑结构创新与器件优化，进一步降低传导与开关损耗。
双向应用普及：以 V2G、V2H（Vehicle-to-Home）为代表的双向充电技术将成为标配，使电动汽车化身 “移动储能单元”，参与家庭能源管理与电网调峰。
成本下探与技术普惠：随着 SiC、氮化镓（GaN）等宽禁带半导体成本持续降低，高性能 OBC 技术将加速从中高端车型向主流市场渗透。
核心来源:
Dini P et al. "Review on Battery Charging Systems for Electric Vehicles" Electronics 2023
DOI:10.3390/electronics12204295
意大利比萨大学国家研究基金项目
