电动汽车充电桩电缆是连接充电设备与车辆的关键部件，其性能直接影响充电效率与安全性。与传统低压电缆不同，高压充电桩电缆需满足高电压、大电流传输需求，同时具备耐环境老化、抗机械应力等特性，以适应户外复杂工况。本文从技术原理、结构设计与应用场景三方面，解析这类电缆的核心特性。
一、技术原理与结构设计：

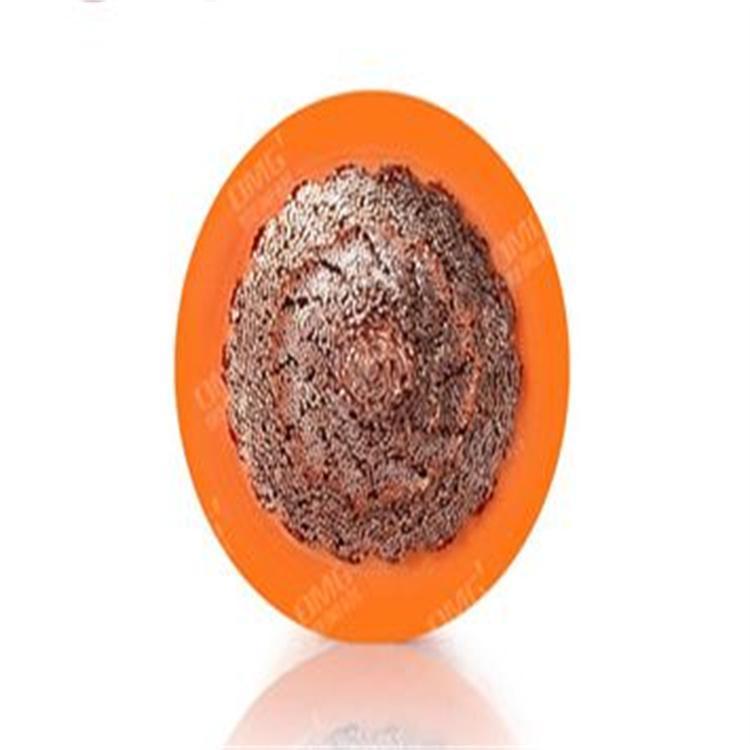

充电桩电缆的核心功能是传输电能，其技术设计围绕导电性、绝缘性与耐久性展开。导体采用无氧裸铜丝，通过多股绞合工艺提升柔韧性，同时降低电阻以减少能量损耗；绝缘层与护套均使用XLPO（交联聚烯烃）材料，这种材料通过交联工艺形成三维网状结构，相比传统PVC或橡胶，具有更优的耐高温、耐低温、耐化学腐蚀性能，可在-40℃至125℃范围内稳定工作。此外，电缆外径控制在9.8±0.5毫米，重量为295kg/km，兼顾了轻量化与机械强度需求。
二、关键参数与性能边界：
电缆的额定电压为AC1000V/DC1500V，可覆盖大多数公共与私人充电场景的电压需求；屏蔽层采用镀锡铜丝编织，能有效抑制电磁干扰，避免充电过程中对周边设备产生信号影响。温度范围方面，-40℃的低温耐受性确保北方寒冷地区冬季正常使用，125℃的高温耐受性则可应对充电时因电流过大产生的热量积聚。外径与重量的控制，使得电缆在铺设时更易弯曲，减少安装空间占用。
三、应用场景与适配性：
此类电缆主要应用于电动汽车充电桩、车载充电机等高压设备连接。在公共充电站中，其耐候性与抗机械损伤特性可应对频繁插拔、车辆碾压等场景；在私人充电桩安装中，轻量化设计降低了对墙体或支架的承重要求。此外，橙色外观符合国际安全标准，便于在复杂环境中快速识别，降低误操作风险。对于不同功率需求的充电设备，电缆提供25mm[gf]b2[/gf]至120mm[gf]b2[/gf]多种规格，可匹配从慢充到快充的电流传输要求。
四、与普通电缆的区别：
相比普通低压电缆，充电桩电缆在材料选择与结构设计上更注重安全性与耐久性。例如，普通电缆的绝缘层可能使用PVC，其耐温性通常不超过70℃，而XLPO材料可将这一范围扩展至125℃；普通电缆的屏蔽层可能省略或采用铝箔，而镀锡铜丝编织屏蔽层能提供更稳定的电磁屏蔽效果。此外，充电桩电缆需通过更严格的弯曲测试、耐油测试等标准，以确保在户外长期使用中性能稳定。
