PTC加热器已成为新能源汽车加热系统的关键组件，广泛应用于各类车型中。在混合动力汽车和增程式汽车中，尽管发动机余热可被充分利用，但PTC仍作为重要的备用加热设备，确保在特殊情况下系统的稳定性。特别是在纯电动汽车上，当采用非热泵空调系统时，PTC成为不可或缺的热源；即便是在热泵系统中，PTC也常被配置以应对极寒环境下的辅助加热需求。

一、PTC加热技术概览

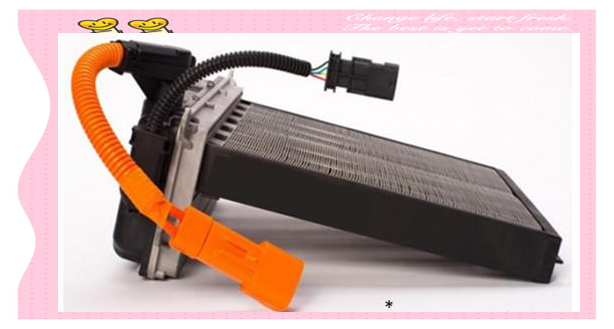

在新能源汽车的热管理系统中，PTC加热技术扮演着至关重要的角色。这种技术主要分为两种类型：水暖PTC和空气PTC。水暖PTC加热器主要用于加热冷却液，这些冷却液随后会流经暖风芯体等关键部件，为它们提供所需的热量。而空气PTC加热器则通常直接安装在空调箱体的暖风芯体处，通过鼓风机循环车内的空气，并利用PTC加热器对其进行直接加热，从而为车内的空调系统提供稳定的热源。

二、工作原理

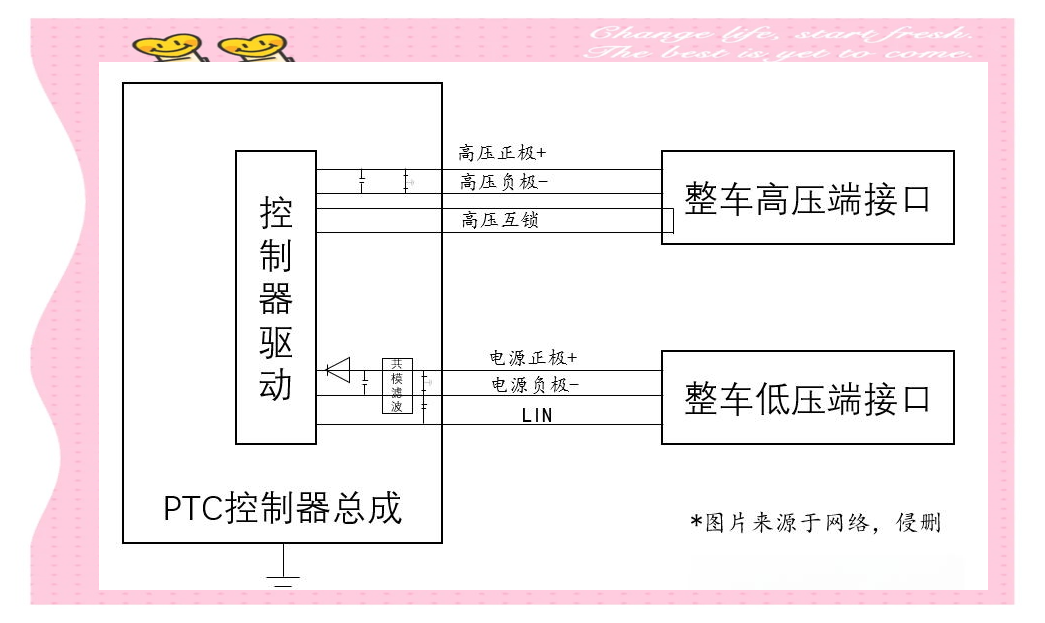

空气PTC的加热过程，通常受到ECM（电子控制模块）的信号输入的调控。ECM会根据需求调节加热器的功率输出，同时接收来自空气PTC的反馈信息，包括工作状态和故障数据。在通信方面，空气PTC主要采用LIN通信协议，通过LIN信号将加热器的重要参数，如工作状态、功率水平以及故障情况等，实时传输给ECM，以便电子控制模块能够有效地进行工作状态的管理和调控。其控制架构的示意图如下：

三、功率调节

空气PTC通过接收ECM发出的工作功率信号，利用IGBT（绝缘栅双极晶体管）的输出占空比调节功能，实现不同加热功率的精准控制。这种线性控制方式允许空气PTC根据需求进行灵活调整，同时，通过不断修正IGBT的PWM输出，以减小当前工作功率与目标工作功率之间的差值，确保功率调节在允许的误差范围内进行。

四、使用须知

在操作空气PTC时，需确保遵循一系列重要指南。首先，务必仔细阅读并理解相关使用说明，以确保安全、有效地进行操作。其次，要定期检查和维护设备，以确保其处于良好的工作状态。此外，还需注意控制加热功率，以避免过度加热或功率不足的情况。通过遵循这些注意事项，将能够充分利用空气PTC的优点，实现高效、稳定的加热效果。
1、空气PTC在工作时，会对其所接受的高压和低压进行严密监测。通常，低压应维持在916V的范围内，而高压则大约在180500V之间，这样才能确保空气PTC的正常运行。
2、同时，芯体温度传感器会在母线电流超过特定阈值时启动工作。一旦检测到温度超过100℃，并且这种高温状态持续了一段时间，空气PTC将启动保护机制，停止工作。只有当温度降至正常范围后，空气PTC才会尝试重新启动工作。
