机油压力与温度传感器异常解析及故障排查
机油压力与温度传感器是车辆引擎管理系统中的重要组成部分，负责监测机油的压力和温度。当这些传感器出现异常时，会影响引擎的正常运行。本文将介绍机油压力与温度传感器异常的解析方法，以及故障排查的步骤。

1. 概述

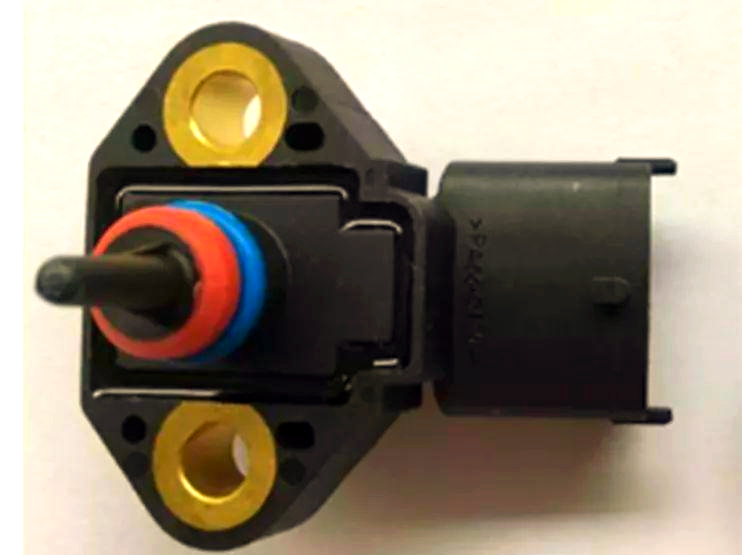

机油温度传感器，通常与机油压力传感器集成在一起，或部分车型会单独安装。其核心功能是监测机油的温度和压力，并将这些关键数据传递给电控单元（ECU）。机油温度过高会导致润滑油变稀，使得各摩擦表面难以形成稳定的油膜，进而引发半干摩擦甚至干摩擦，加速零部件的磨损。若机油温度持续超过120℃，其润滑、清洁和散热的功效将丧失，严重时甚至可能造成发动机烧瓦抱轴的严重后果。

2. 安装位置

机油压力传感器通常被安装在机油泵的下游位置。

3. 传感器针脚定义与电压解析：

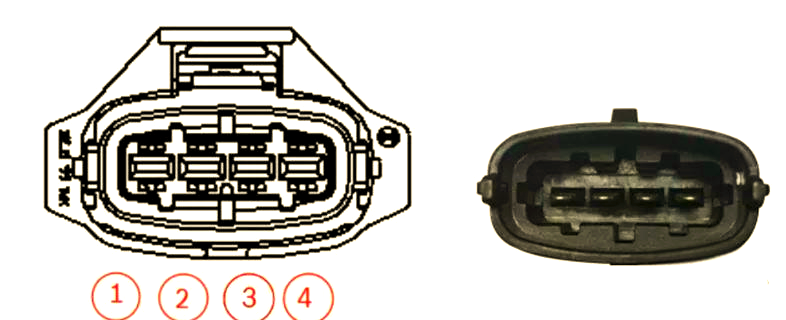

在机油温度传感器中，各个针脚承担着不同的功能。这些针脚与电控单元（ECU）之间通过电压信号进行交互，以传递机油的温度和压力数据。了解这些针脚的详细定义以及它们所代表的电压范围，对于诊断机油温度传感器的问题至关重要。

潍柴端口传感器针脚测量步骤：

1. 钥匙打开状态，拔下插头。
2. 测量各针脚之间的电阻值。
3. 插上插头，再次测量针脚的电压值。

通过这些步骤，可以获取机油温度传感器的详细数据，进而诊断传感器的工作状态。

1. 地线测量
   在潍柴端口传感器针脚测量过程中，首先需要进行地线测量。确保钥匙处于打开状态，然后拔下插头，进行各针脚之间的电阻值测量。这一步骤对于了解传感器的基本工作状态至关重要。
   在潍柴端口传感器针脚测量的初步阶段，完成地线测量后，接下来需要进行的是电压测量。确保钥匙依然处于打开状态，同样拔下插头，对各针脚之间的电压值进行细致的测量。这一环节对于深入探究传感器的电气特性及工作状态具有重要意义。
   V2温度信号在30℃时的电压测量结果为5V，而2.6V则表示另一个电压值。同时，3电源和5V4压力的电压测量结果均为5V，这些数据对于我们深入了解传感器的电气特性和工作状态至关重要。

4.V4故障可能引发的现象

包括：

1. 发动机故障灯点亮，且转速限制在1500至2000转之间。
2. 传感器信号异常会导致ECU判断机油压力不足，从而为保护发动机机械部分，将发动机转速限制在约1600至2000转，若机油压力过低，发动机甚至会停止工作。

5. 故障码详解：

P0521
机油压力传感器信号不可信，表示传感器可能存在问题，无法准确反映机油压力。

P0523
机油压力传感器测得的压力值或电压信号高于上限，这通常意味着机油压力过高，可能对发动机造成损害。

P0524
机油压力传感器测得的压力值低于下限，表明机油压力不足，发动机可能无法正常工作。

P01CA
机油压力传感器电压信号低于下限，这同样提示机油压力可能不足，需要检查传感器及机油压力。

P1E20
机油压力传感器线路故障，可能是线路短路，需检查传感器线路。

P0196
机油温度传感器信号不可信，可能由于机油温度过高导致，需检查机油温度及传感器。

P0198
机油温度传感器电压信号高于上限，同样表示机油温度可能过高，需采取措施降温。

P0197
机油温度传感器电压信号低于下限，提示机油温度可能过低，需检查并调整。

P01CC
来自CAN网络的机油温度传感器信号故障，可能是CAN网络存在问题，需检查并修复。

6. 故障排查指南：

在面对汽车故障时，一个系统性的排查方法至关重要。通过检查相关传感器信号，我们可以更准确地找到问题的根源。对于机油压力和温度传感器，我们需要注意其信号是否在合理范围内，以及是否存在线路故障。同时，对于CAN网络中的机油温度传感器信号故障，我们也需要仔细检查并采取相应的修复措施。这些步骤将帮助我们迅速而准确地解决汽车故障。

1. 供电检查

♦ 首先，拔出传感器线束接头，并将点火开关置于ON档。接着，测量传感器线束接头引脚2和引脚3与车体接地之间的电压，其正常值应介于4.9至5.1V之间。

♦ 其次，拔出ECU发动机线束接头和传感器线束接头。然后，测量传感器线束接头引脚与ECU发动机线束接头引脚之间的电阻，其正常值应接近0Ω。

♦ 最后，再次拔出ECU发动机线束接头和传感器线束接头，并测量传感器线束接头引脚与车厢地之间的电阻。此时，其正常值应大于或等于1MΩ。
2) 部件检查

♦ 阻值检测：拔出传感器线束接头，分别测量传感器引脚1和2之间的电阻。在20℃时，其正常值应介于2.2至2.8kΩ之间；在40℃时，正常值约为1.1至1.3kΩ；而在60℃时，正常值则降至0.5至0.7kΩ。

♦ 传感器信号电压检测：首先插上ECU发动机线束接头和传感器线束接头，并将点火开关置于ON档。接着，通过诊断仪读取机油压力及其信号电压的数据流。在怠速状态下，机油压力的正常值应大于1.6bar，同时机油压力信号电压的正常值则应大于0.6V。若无法从诊断仪中获取相应的信号值，可以尝试使用跳线盒或直接测量信号引脚的电压值。
