汽车转向系统探秘：机械助力与电子助力的对比分析

1. 机械转向系统

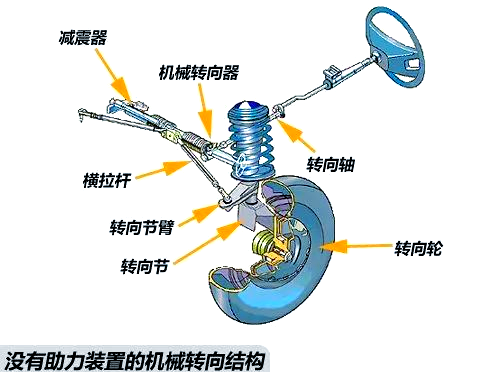

机械转向系统的结构图如下：

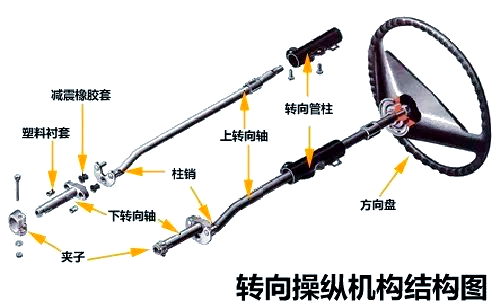

转向盘至转向器之间的所有组件统称为转向操纵机构。整个转向系统可简要划分为三个核心部分：负责操控的转向操纵机构、负责转换方向的转向器，以及负责传递动力的转向传动机构。

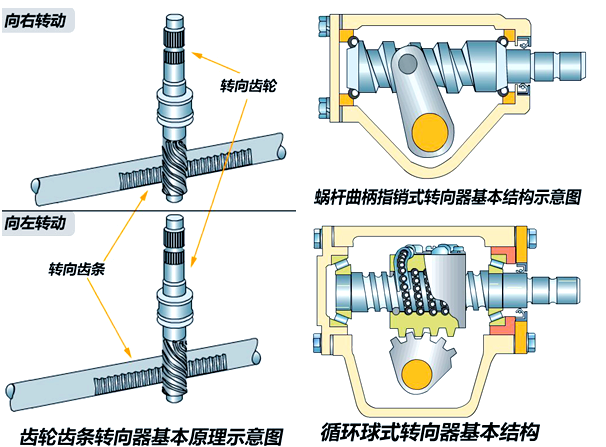

转向器作为转向系统中的枢纽，承担着放大驾驶员施加的力并转换其传递方向的重任。其常见类型包括齿轮齿条式、循环球式以及蜗杆曲柄指销式等，如上图中右侧所示。

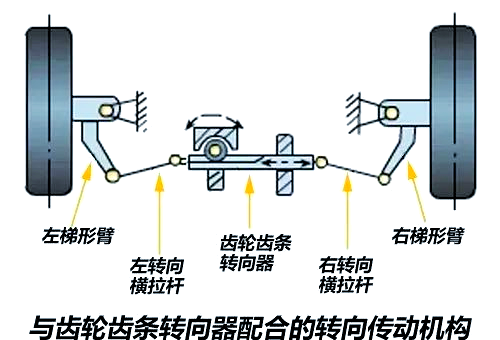

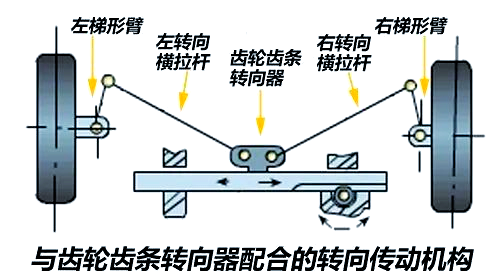

转向传动机构，这一涵盖从转向器至转向轮所有传动机械与杆件的总称，其核心作用在于将转向器产生的力量精准地传递至转向节，进而驱动转向轮的转动。同时，它还确保转向轮之间的转角遵循特定规律，力求使轮胎与地面之间的相对滑动降至最低。

总体而言，机械转向系统的运作原理主要依赖于人力来驱动一系列机械结构，通过放大和变换方向等机制来控制轮胎的旋转。这种系统的优点在于其结构直观、坚固耐用，然而，它也存在显著的缺点，即使用起来相当费力，同时，在稳定性、精确度和安全性方面也难以得到保证。

2. 机械液压助力转向系统

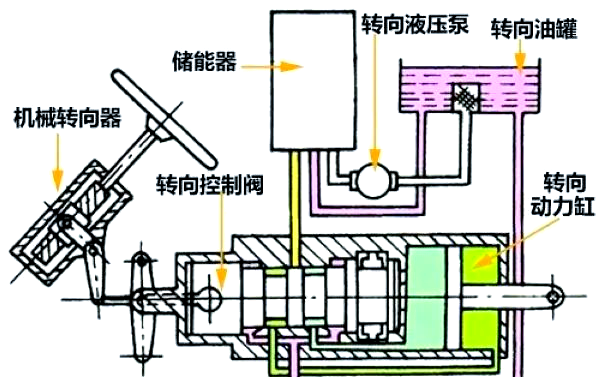

机械液压助力系统涵盖了液压泵、油管、压力流体控制阀、V型传动皮带以及储油罐等关键组件。该系统巧妙地将发动机的部分动力转化为液压泵的压力，进而为转向系统提供辅助力，助力轮胎顺畅转向。此外，该系统还可根据液流方式的不同，分为常压式液压助力和常流式液压助力。其中，常压式液压助力系统独具特色，其管路中的油液始终维持高压状态，无论方向盘的位置如何变化，或是静止不动，或是正在转动。

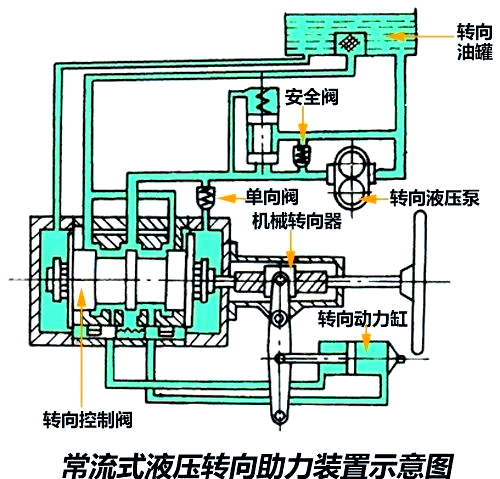

常流式液压转向助力系统特点在于其转向油泵始终保持工作状态。然而，在液压助力系统未工作时，该油泵实际上处于空转状态，此时管路的负荷相较于常压式液压助力系统要轻得多。

现在，常流式液压转向助力系统已成为主流选择。不论采用何种方式，转向油泵都是不可或缺的组件，它负责将发动机的机械能高效转化为油液的压力。然而，由于油泵依赖发动机动力驱动，这不可避免地会导致一定的能量损耗，从而影响车辆的行驶动力。此外，液压系统复杂的管路结构和众多控制油液的阀门也增加了后期保养维护的难度。同时，由于整套油路始终处于高压状态，这也会对系统的使用寿命产生不利影响。
尽管如此，常流式液压转向助力系统仍有许多优势。例如，方向盘与转向轮之间的机械连接确保了精准的操控性能和直接的路感反馈。液压泵由发动机驱动，提供了稳定且充沛的转向动力，适用于各种尺寸的车辆。此外，该系统的技术成熟、可靠性高以及平均制造成本低廉也是其受欢迎的重要原因。

3. 电子液压助力转向系统

电子液压助力转向系统结合了机械与液压的优点，同时引入了电子控制技术。这种系统通过电子控制器根据车辆行驶状态实时调整液压泵的输出，从而在确保转向助力稳定性的同时，实现了更高的能量利用效率。此外，电子控制系统还使得转向助力的调整更加灵活多变，能够适应不同驾驶者的需求和偏好。然而，该系统仍然存在一些挑战，如对电子元件的依赖可能导致系统在某些极端环境下性能下降，以及需要定期维护以确保其持续稳定的工作状态。

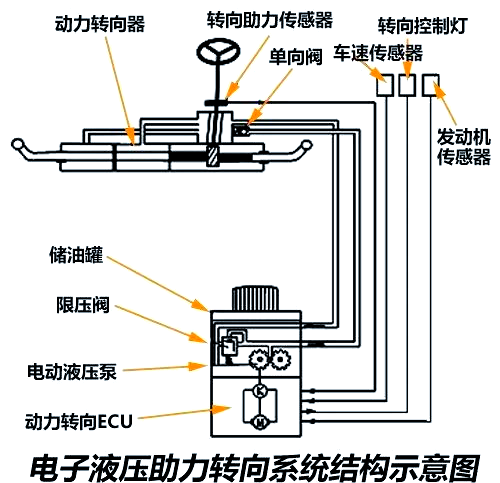

该电子液压助力转向系统的工作原理与传统的液压助力转向系统有所不同。其转向油泵并非由发动机直接驱动，而是通过电动机进行驱动。此外，该系统在原有的液压助力转向系统基础上，增设了电控系统，使得转向辅助力的大小不仅与转向角度相关，还与车速紧密相连。在机械结构上，该系统新增了液压反应装置和液流分配阀，同时配备了车速传感器、电磁阀以及转向ECU等电控元件。

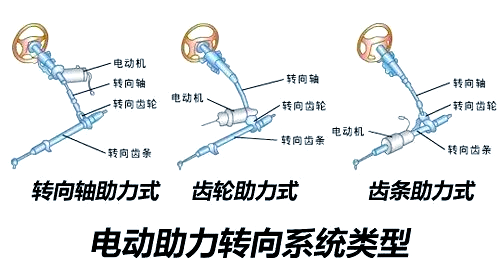

4. 电动助力转向系统

电动助力转向系统是一种新型的转向技术，其工作原理与前述系统截然不同。该系统主要依赖电动机提供助力，根据车辆的行驶状态实时调整助力大小。通过车速传感器和转向传感器收集的数据，电控单元能够智能地决定电机的助力输出，从而实现对转向助力力度的精确控制。

相较于传统的液压助力系统，电动助力转向系统具有诸多优势。首先，它结构简单，维护成本低廉。其次，由于电动机的助力输出与车速和转向状态紧密相关，因此能够提供更加智能、人性化的驾驶体验。此外，电动助力转向系统还具备高反应灵敏度和高稳定性等特点，进一步提升了驾驶的安全性。随着汽车电子技术的不断发展，电动助力转向系统正逐渐成为主流车型的标配。

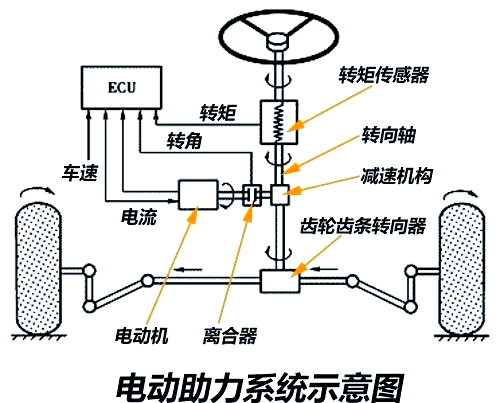

电动助力转向系统的关键组件包括电控单元、车速传感器、转矩传感器以及电动机。其工作原理如下：传感器负责收集车速和转向角度的信息，并将这些数据传输给电控单元。电控单元根据接收到的数据，智能地决定电动机的旋转方向和助力电流的强度，然后向电动机发出指令。电动机则根据指令，将辅助动力精确地施加到转向系统上，从而实现对转向助力的实时调整。

在结构与原理上，电动助力转向系统展现出了诸多优点。其系统结构紧凑，质量轻便，且占地面积小，仅为电力驱动，因此能耗低。此外，电子系统的反应极为灵敏，动作既直接又迅速。然而，该系统也存在一些不足之处。由于电动机直接驱动转向机构，其提供的辅助力度有限，难以适用于大型车辆。同时，电子部件的增多也带来了一定的系统稳定性和可靠性问题。此外，路感信息的缺失也影响了实际驾驶中的操控乐趣。最后，该系统的成本相对较高。

总体来看，电动助力转向系统在轻便、节能和响应速度方面具有显著优势，有望成为未来的发展趋势。但驾驶层面的某些不足仍需时间来改进，而机械液压助力和电子液压助力则可能仍会占据一定的市场份额。
