比亚迪秦Pro EV的高压三合一充配电总成技术详解

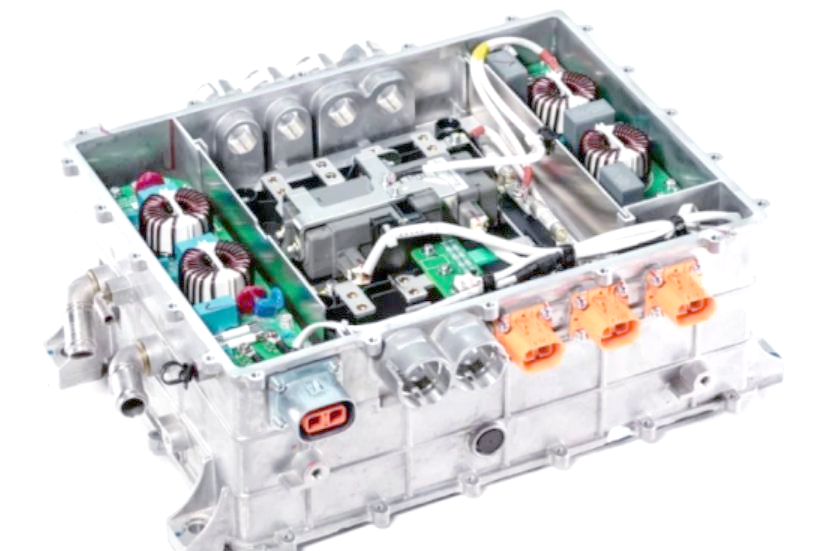

比亚迪秦Pro EV所采用的高压三合一充配电总成,体现了该公司在电动汽车电气系统集成技术方面的卓越实力。这一创新设计将DC/DC转换器、车载充电器(OBC)以及高压配电箱(PDU)三大核心部件紧密结合,实现了高度的集成化。其整体结构以双面铝合金箱体为基础,一侧专注于高压配电功能,而另一侧则汇聚了DC/DC转换器和OBC等关键功率电子控制元件。这种设计不仅提升了系统的整体效率,还为电动汽车的安全与性能带来了显著的提升。

为了进一步提升冷却效率并减小整体体积,该高压三合一充配电总成的箱体中央巧妙地设计了冷却水道夹层,使得两侧能够共享同一套冷却系统。同时,为了增强功率密度,功率开关管被集中布置在电路板下方,这一设计不仅优化了控制器的空间利用率,还显著提升了其性能表现。

比亚迪在整合功率器件方面下功夫,成功减少了元件数量,进而提高了整体的运行效率和可靠性。这种高度集成的高压系统不仅大幅缩减了产品体积和重量,还使得车辆布局更为合理,整车重量更轻,进而显著提升了能效和续航能力。

该充配电总成包含一个6kW的车载充电机、一个2kW的DC/DC转换器以及一个配电箱,其整体尺寸与传统车载充电机相当。它所采用的PFC和DC/DC转换技术确保了高效率的电能转换,同时与车载电子系统的功率需求高度匹配。这一高功率密度的集成模块在行业内处于领先地位。

值得一提的是,该系统在e平台的技术支持下,实现了直流500V的高压工作能力,核心器件能够承受最高600V的工作电压。这使得比亚迪的充电功率能够达到接近60kW,远超一般电动车的30-40kW充电速度,为用户带来更为便捷的快速充电体验。

此外,比亚迪还创新性地整合了双向逆变充放电技术,将直流大功率充电与交流充电的便捷性集于一体。这一技术不仅提升了使用体验,还能将汽车内部的电能转换为220V交流电,满足家用电器供电需求。

在充配电总成的设计中,配电箱发挥着管理和保护电池能量流动的重要作用。其安全性和可靠性是研发过程中的重要考量因素。配电箱负责连接电池输出的高压电至电机和快充回路,并进行高压附件的动力分配。

系统两侧的DC/DC和OBC前端滤波部分在设计上进行了巧妙的两级分离,既保证了体积的紧凑性又提高了可靠性。同时,通过金属隔板的有效隔离,防止了电磁干扰的影响。这种布局不仅在物理结构上更加稳固,而且在电磁兼容性方面也进行了周密的考量。

另外,高压滤波电容在设计中采用了导热胶进行优化冷却,确保了在反复充放电过程中电容的稳定性,从而延长了控制器的使用寿命。

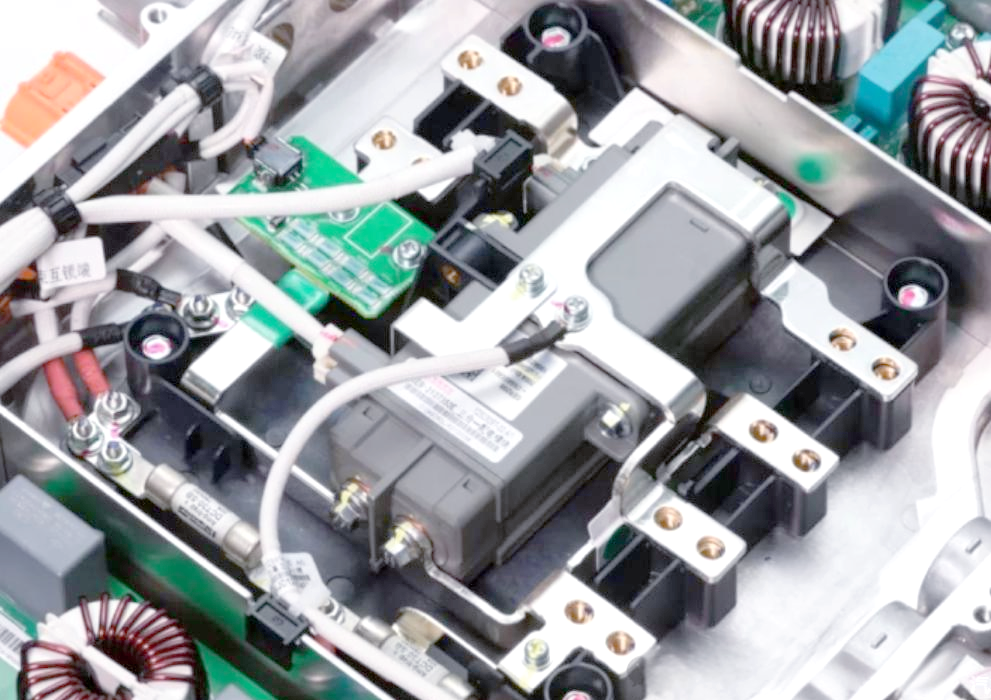

高压继电器在系统中扮演着至关重要的角色,它负责在必要时切断直流快充接口与电池主回路之间的联系,从而确保充电过程的安全性。此外,为了进一步防范潜在的安全风险,系统还精心设计了专门的检测电路,以实现对意外触电情况的有效预防。

在系统的线缆管理上,比亚迪通过集成控制电路,简化了高压系统间的线缆连接,有效减少了因日常使用导致的线缆老化或松动问题,从而增强了整个系统的稳定性和耐用性。

总体而言,比亚迪的高压三合一充配电总成在安全、响应和防护方面均达到了行业领先水平,实现了IP67级别的防水防尘保护,确保在各种环境下都能稳定运行。此外,该系统还优化了空间占用和重量,同时实现了多维度、多层次的监控和保护,确保了极高的安全性。

通过深度集成的架构设计,比亚迪成功缩减了产品的体积和重量,为整车设计带来了更多灵活性。结合60kW的高功率直流充电能力,该系统极大地提升了充电速度,为电动车提供了更为高效的充电体验。这不仅提升了电动汽车的充电便利性,也优化了整车的能效表现,使得比亚迪的电动车在续航和用户体验上都具有显著优势。

综上所述,比亚迪的高压三合一充配电总成设计不仅体现了其在电动汽车技术上的创新实力,也展示了其对未来电动汽车发展趋势的深刻理解。通过集成化设计,该系统成功提升了电动汽车的充电效率、安全性和便利性,为用户带来更加卓越的驾驶和使用体验。
