OBD，即车载自动诊断系统，其全称是On Board Diagnostics。这一系统能在汽车行驶时持续监控发动机电控系统及其他车辆功能模块的运行状态。一旦发现任何异常，系统会运用特定的算法来精确判断故障所在，并将诊断故障代码（DTC，Diagnostic Trouble Codes）存储在内置存储器中。这些信息对于车辆的维修和保养至关重要。维修人员可以通过汽车原厂专用仪器读取这些故障码，从而迅速确定故障位置，提高维修效率，缩短人工诊断所需时间。
查找各车型OBD接口位置的方法

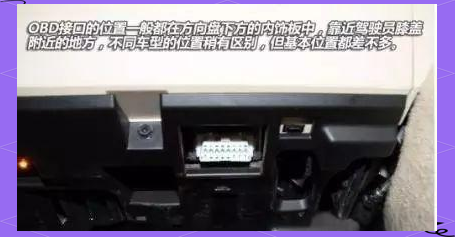

首先，您需要找到车辆的OBD接口。OBD接口通常呈现为十六针母头接口，其形状为梯形。请注意，某些车型的OBD接口可能被护盖所覆盖。此外，OBD接口的颜色也可能因车型而异，常见的有黑色、白色和蓝色等。

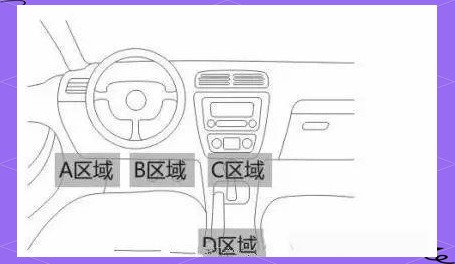

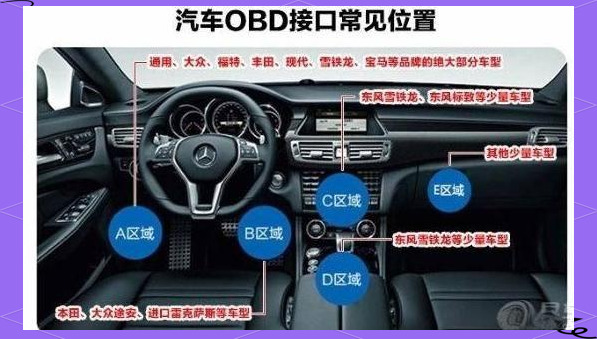

不同车型的OBD接口位置会有所差异。以下是一些常见车型的OBD接口可能所在的位置：
A区域：包括通用、大众、宝马、福特、丰田、现代、雪铁龙等众多品牌的大部分车型。
B区域：适用于大众途安以及部分进口车型，如笛克萨斯等。
C和D区域：则主要适用于东风雪铁龙等少数特定车型。
请注意，以上仅为可能的位置，具体还需根据车型进行确认。在查找时，请务必仔细阅读车辆的使用手册或咨询专业人士以确保准确找到OBD接口的位置。
OBD接口位置概览
别克君威2.5的OBD诊断头位于油门踏板上方，而别克君威3.0同样如此。本田雅阁的OBD诊断头则隐藏在仪表板下方。北京吉普2500的OBD诊断头在驾驶员左护板侧，而北京吉普2033的则在发动机舱内左侧。北京现代索娜塔的OBD诊断头同样位于油门踏板上方。
桑塔纳99新秀和桑塔纳2000的OBD诊断头在排挡杆前方，同时适用于大众奥迪系统。时代超人的OBD诊断头则在驾驶员左护板侧，同样支持大众奥迪系统。帕萨特B4和帕萨特2.0的OBD诊断头分别位于仪表盘右下方的装饰板内和手刹车右侧，专为帕萨特系统设计。
奥迪V6车型则采用2+2诊断头，位于发动机舱保险盒内，需使用E-118奥迪2+2测车线。奥迪A6的OBD诊断头在驾驶员左护板侧，专为大众奥迪系统打造。
对于奇瑞QQ三缸车型，其OBD接头位于右侧储物箱下方，使用西门子系统。奇瑞QQ四缸车型则配备三孔诊断头，检测线颜色为棕白，支持联电系统或大众系统，诊断头在驾驶员左侧保险盒附近。奇瑞风云7160EX和奇瑞风云7160ES均采用三孔诊断头，位置在发动机舱内中间的刹车泵附近，使用玛瑞利系统。
长安之星、长安欧雅、长安镭蒙、长安奥托以及长安福特等车型的OBD诊断头位置各不相同，但均支持联电系统或其衍生系统。此外，华洋汽车和五菱之光等车型也提供了详细的OBD接口位置信息。
五菱扬光：其OBD诊断头专为五菱系统设计，位置通常在电脑附近。若使用OBD诊断头无法检测，建议尝试E-100欧宝/赛欧诊断头进行检测。
爱丽舍：该车型的OBD诊断头位于驾驶员左护板侧的保险盒内，便于检测与维护。
福特翼虎吉普（ESCAPE XLT）：其OBD诊断头同样在驾驶员左护板侧，为福特系统所专有。
丰田佳美（CAMRY）2.2：此车型提供丰田-1和丰田-2两种诊断头，可根据需要选择。诊断头位置在发动机舱内右侧减振器附近或驾驶室内保险盒附近。
天籁与马自达M6：这两款车型均采用OBD-Ⅱ诊断座，诊断头位于驾驶员左护板侧，便于连接与检测。
羚羊世纪星：其OBD诊断头隐藏在驾驶员仪表板下方，需细心查找。
飞度：飞度的OBD-Ⅱ诊断座位于方向盘下方，连接简便，适合日常检测。
一汽红旗、一汽捷达及一汽佳宝：这三款车型的OBD诊断头分别位于驾驶员左护板侧、保险盒右侧附近以及保险盒附近或前右门附近，位置各异，需根据车型确定。
中华、松花江、哈飞民意、哈飞中意、哈飞路宝7100及昌河汽车等车型：它们的OBD诊断头大多位于保险盒附近或在油门踏板上方，便于操作与维护。同时，哈飞路宝7110和哈飞7160则采用五菱N1电脑，诊断头位置有所不同。
昌河北斗星：此车型的OBD诊断头位置在油门踏板上方，但需根据不同电脑选择相应系统进行检测。
汉江伊美：其OBD诊断头位于保险盒附近，采用德尔福系统，连接与检测简便快捷。
秦川福莱尔：其OBD诊断头位于驾驶员右侧工具箱下方的电脑旁，需根据不同电脑选择相应系统进行检测。
吉利美日：该车型采用M1.5.4系统，其OBD诊断头位于保险盒附近，便于连接与维护。
吉利豪情：其丰田形状的诊断头位于发动机舱内左后方，连接时需注意位置与方向。
大宇DAEWOO CIELO：该车型配备12孔诊断座，位于右侧工具箱右侧，操作时需谨慎细致。
悦达起亚：其汽车诊断座为20孔，包括上、中、下三部分。若使用“奔驰单针”进行测试，应插入第16孔，并按照特定的排列顺序进行操作。

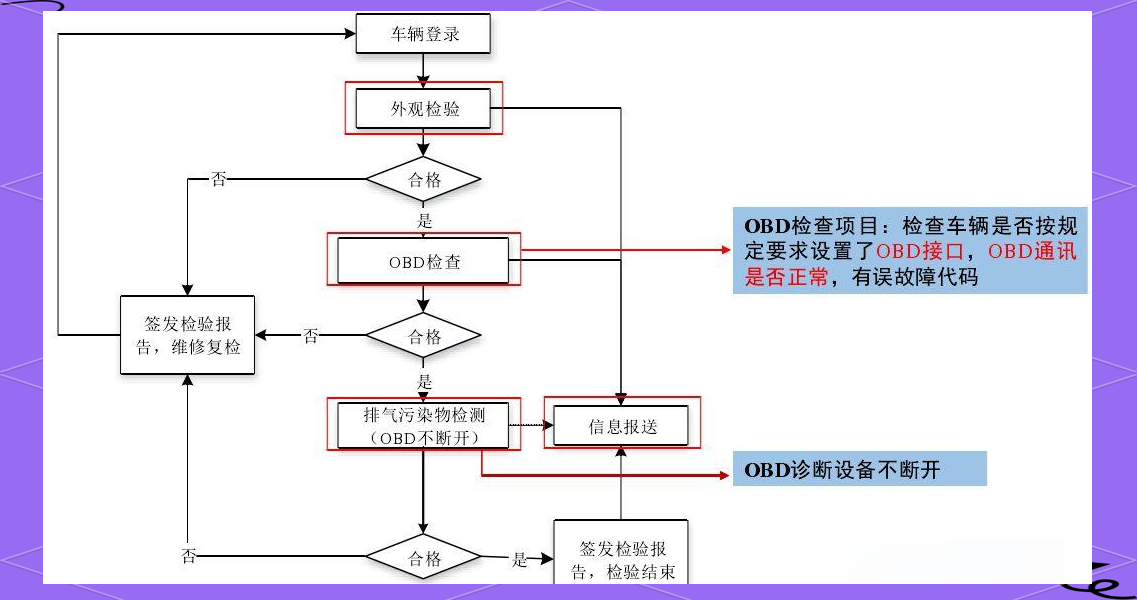

注册登记OBD检查流程
在车辆注册登记过程中，OBD（On-Board Diagnostics，即车载诊断系统）检查是必不可少的一环。其流程包括：首先，确认OBD诊断头的位置，根据不同车型，诊断头的位置可能有所不同；其次，连接诊断仪器，确保诊断仪器与OBD诊断头能够顺畅连接；最后，根据车辆信息选择相应的系统进行检测，并按照诊断仪器的指示进行操作。通过这一流程，可以确保车辆在注册登记时能够顺利通过OBD检查。

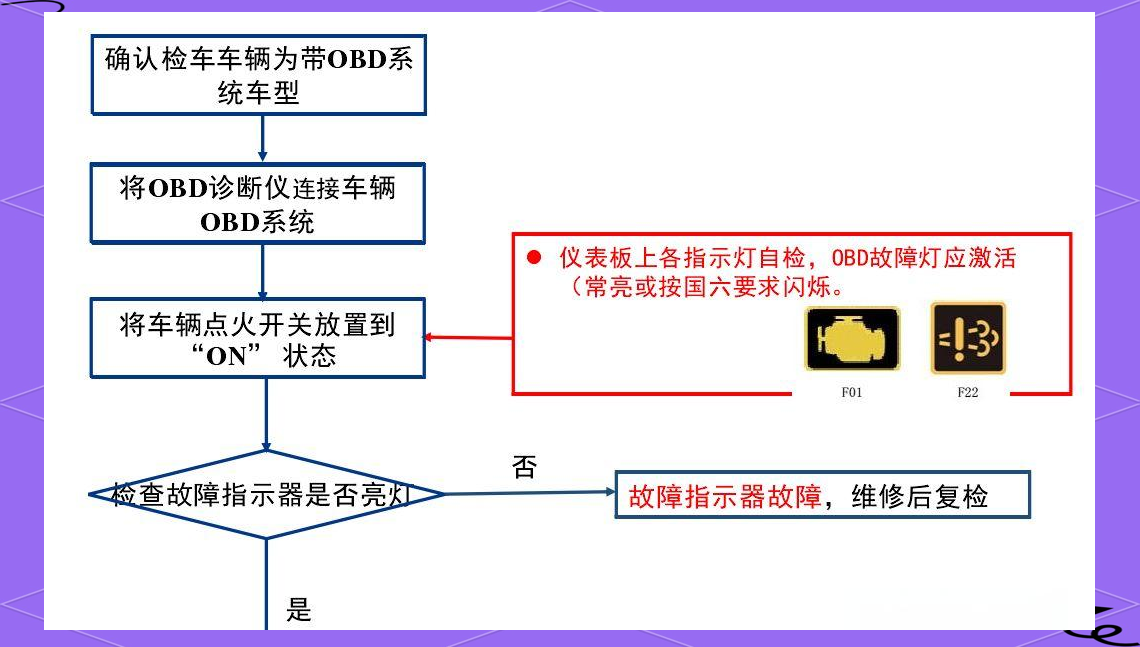

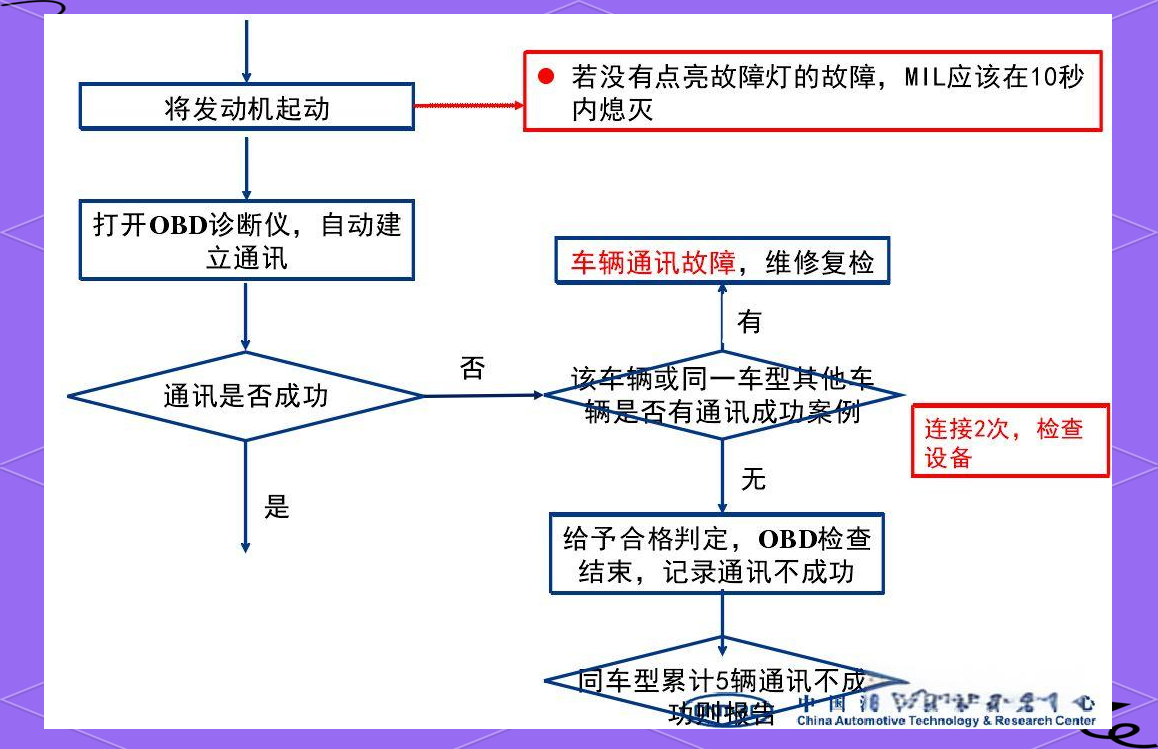

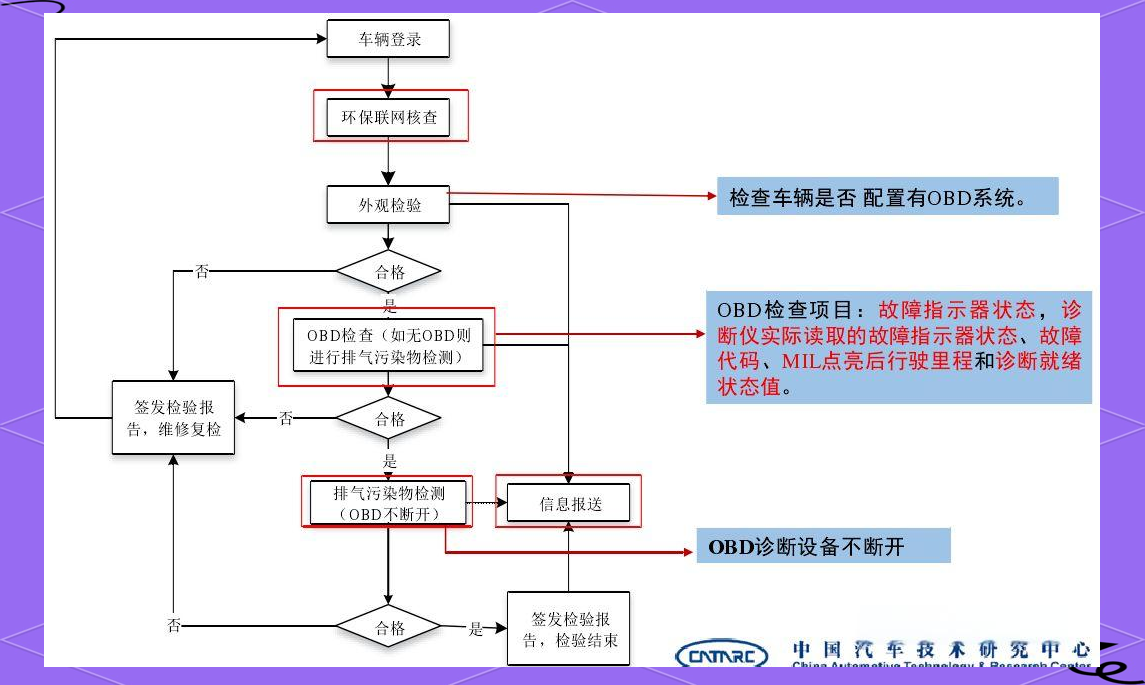

在用汽车OBD检查流程
对于已经注册登记并正在使用的汽车，OBD（On-Board Diagnostics，即车载诊断系统）检查同样重要。其流程包括：首先，同样需要确认OBD诊断头的位置；其次，将诊断仪器与OBD诊断头相连结，确保连接顺畅；最后，依据车辆信息选取相应的系统进行检测，并遵循诊断仪器的操作指引。这一流程旨在保障在用汽车的OBD系统始终处于良好状态，确保车辆的安全与环保性能。
OBD检查流程详解
在用汽车OBD检查流程主要包括以下步骤：首先，确认车辆OBD诊断头的位置，这通常位于汽车仪表板下方或车身某侧；其次，将诊断仪器与OBD诊断头相连结，并确保连接稳固；最后，依据车辆信息选取相应的检测系统，并遵循诊断仪器的操作指引进行检测。这一流程旨在确保在用汽车的OBD系统始终保持良好状态，从而保障车辆的安全与环保性能。
OBD检查流程概览
OBD检查，作为确保汽车安全与环保性能的重要环节，其流程涵盖多个步骤。首先，需要明确车辆OBD诊断头的位置，这一信息通常可在仪表板下方或车身某侧找到。紧接着，将专业的诊断仪器与OBD诊断头稳固连接，确保检测的准确性。最后，根据车辆的具体信息，选择相应的检测系统，并严格按照诊断仪器的操作指引进行检测。通过这一系列流程，我们能够确保在用汽车的OBD系统始终处于良好状态，为驾驶者提供安全、环保的驾驶体验。
OBD检查关键数据概览
在OBD检查过程中，会涉及多项关键数据。这些数据不仅关乎汽车的安全性能，更与环保标准紧密相连。通过专业的诊断仪器，我们可以获取到包括发动机状态、排放水平、燃油系统状况等在内的多项数据，从而全面评估汽车的性能状况。这些数据的准确获取与分析，为驾驶者提供了重要的参考，确保汽车始终保持最佳状态。

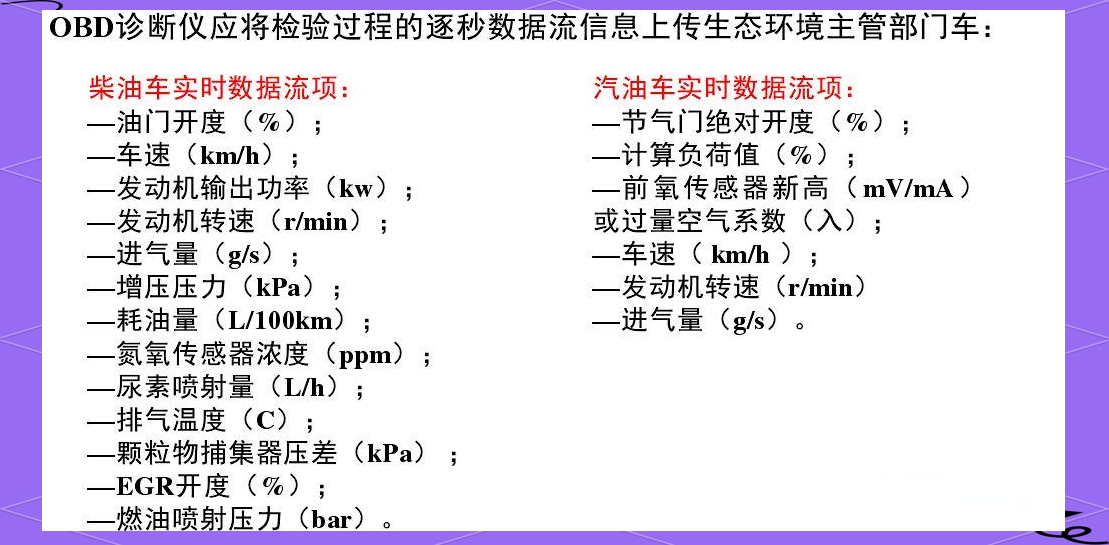

OBD实时数据流上线检测标准：
在OBD检查过程中，为了确保数据的准确性和实时性，我们制定了严格的上线检测标准。这些标准涵盖了从数据采集到分析的各个环节，旨在全面评估汽车的性能状况。通过专业的诊断仪器，我们可以实时获取到发动机状态、排放水平、燃油系统状况等关键数据，从而为驾驶者提供有力的参考，确保汽车的安全与环保性能达到最佳状态。
OBD检查结果的判定要求：
在完成OBD实时数据流上线检测后，我们需要根据一系列的判定要求来解读结果。这些要求不仅涉及数据的准确性，还包括对汽车性能状况的全面评估。通过专业的诊断仪器，我们可以获取到发动机状态、排放水平、燃油系统状况等关键数据，进而依据这些数据来判定汽车是否符合安全与环保的标准。
1）在OBD检查结果中，如果发现被检车辆存在故障指示器故障（包括电路问题）、故障指示器被激活、车辆与OBD诊断仪之间的通讯出现问题，或者仪表板上的故障指示器状态与ECU中记录的状态不一致，那么我们将判定此次OBD检查为不合格。此时，应建议车主对车辆进行必要的维修，并待修复后重新进行检测。同时，如果车辆的“就绪状态”项中未完成的项目超过两项，我们也应建议车主在充分行驶后再次进行检测。
其他判定要求：
）自2018年1月1日起，柴油车若在OBD检验中未达标，其排放检验结果也将被判定为不合格；
2）对于2011年7月1日之后生产的轻型汽油车，以及2013年7月1日之后生产的重型汽油车，若OBD检验未能通过，其排放检验结果同样会被判定为不合格；
3）在排放检验过程中，任何试图降低排放控制装置效能的行为都是不被允许的，这类篡改行为都将导致排放检验不合格；
4）若车辆的污染控制装置被移除，但OBD故障指示灯并未点亮以示警告，那么该车辆的OBD系统将被视为不合格。

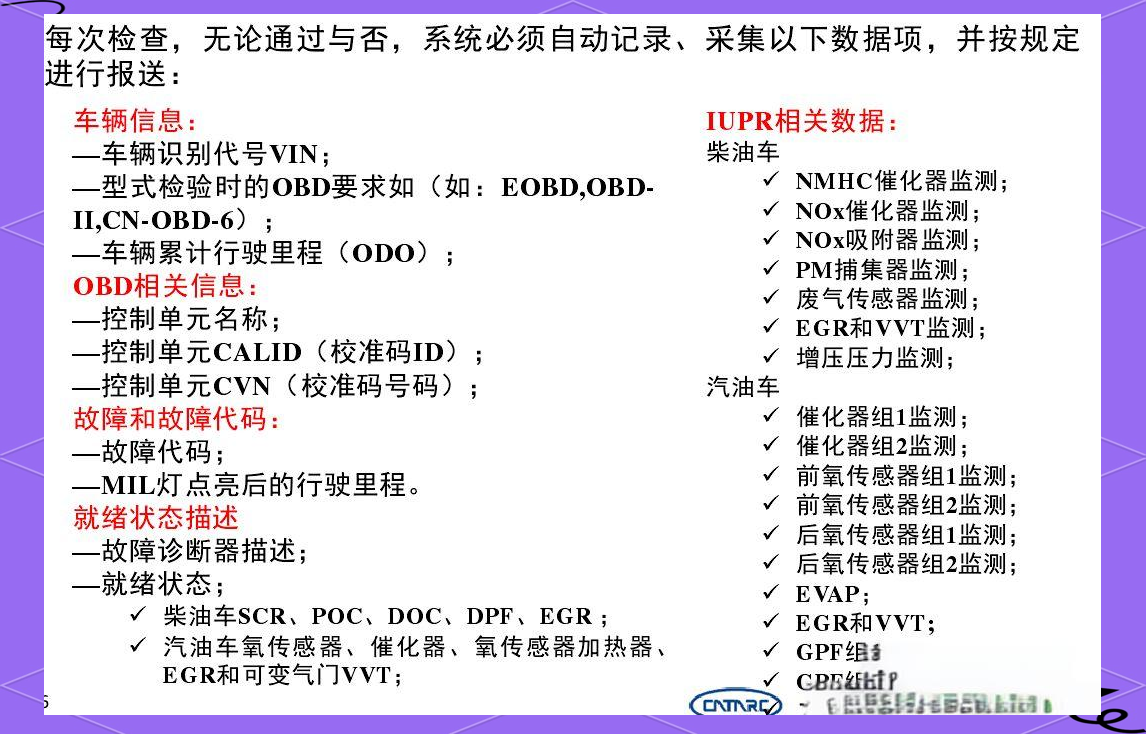

此外，我们还有严格的数据记录、保存和报送要求，以确保检验过程的透明度和结果的准确性。
5) OBD检查（如适用）、排气污染物检测以及过量空气系数检测的信息，都应通过计算机系统进行自动检测、记录、传输、存储及判定。同时，外观检验信息也需通过计算机系统进行记录和保存。所有标准中要求的仪器检查及标定（含校准）结果，都应自动储存在计算机中，以供生态环境主管部门查询。
在检验过程中，若发现某一车型车辆频繁出现排放超标现象，生态环境主管部门应详细记录并收集证据，填写《集中超标车型环保查验记录表》并上报至国务院生态环境主管部门。同时，还需将相关信息通报给上级生态环境主管部门以及同级的公安交通管理、市场监管等部门。
检测机构必须使用计算机数据管理系统来储存所有被检车辆的OBD检查数据，并确保数据不被人为篡改。
OBD诊断仪应具备数据实时自动传输功能。作为排放检测的必要部分，OBD信息应自动保存至计算机数据管理系统。
