奔驰GLA200故障分析：辅助电池问题的快速解决指南

一辆2021年款的奔驰GLA200，行驶里程刚满13200km，便遇到了仪表上出现的白色文字警告——“辅助电池故障”。经过诊断，该故障持续存在，但在行驶过程中并未发现异常。为了深入探究，我们连接了诊断仪进行快速检测。结果显示，N73模块记录了一个当前状态的故障码：“B21DC01电子点火开关的缓冲蓄电池存在故障。”具体情况如图1所示。

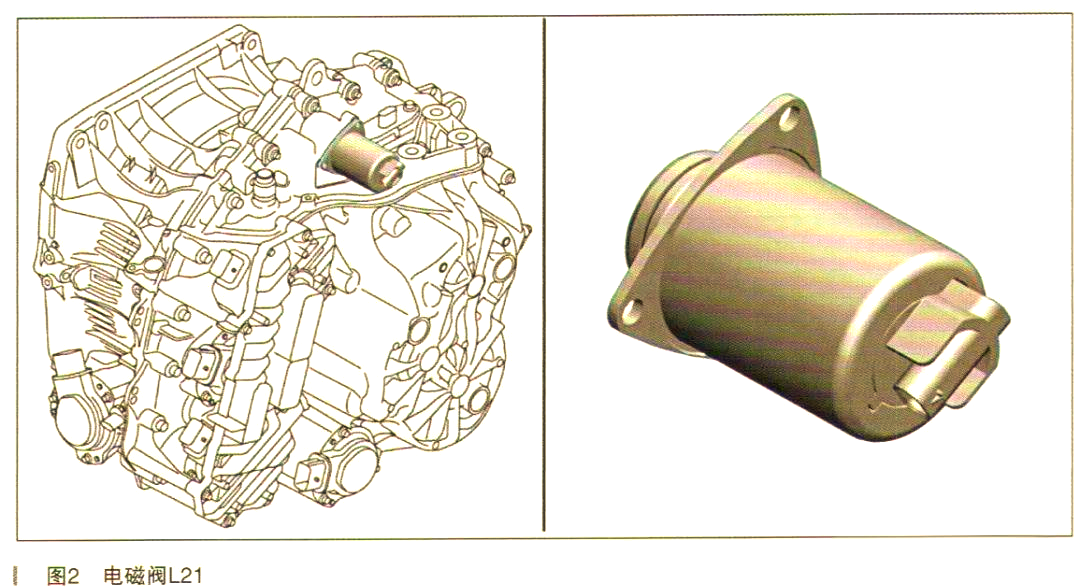

查阅车籍卡，该车配备有CODE 429，并搭载了700.4七速双离合自动变速器。驻车止动爪提升电磁阀L21，作为电动机械驻车止动爪的关键组件，其位置位于双离合器变速器的外壳之上（详见图2）。

驻车止动爪提升电磁阀L21，作为电动机械驻车止动爪的关键部分，其内部构造主要包括带套筒的双球节和磁铁。当双离合器变速器控制单元N15/13发出促动信号时，该电磁阀会启动紧急驻车（Emergency-P）功能。在这一过程中，双球节会被推离磁体，从而触发紧急驻车机制，包括应急车锁活塞和应急车锁的启动。

此外，在车载电气系统电压中断的情况下，例如车辆发生碰撞后，电子点火开关控制单元N73会执行促动操作。G1/7附加蓄电池通过附加蓄电池保险丝F25/1（10A，红色）为N73提供备用电源34b。随后，N73会通过紧急路径向双离合器变速器控制单元N15/13的PIN17（P-NOT驻车止动爪）发出促动信号，进而促动驻车止动爪提升电磁阀L21。这一系列操作旨在低电压环境下接合变速器挡位P，从而防止车辆溜动。

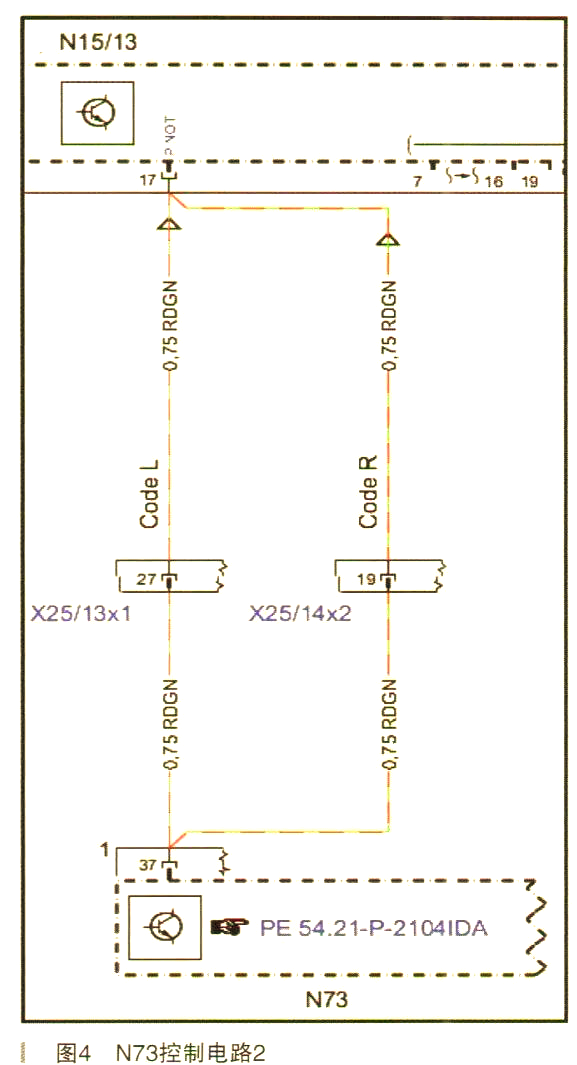

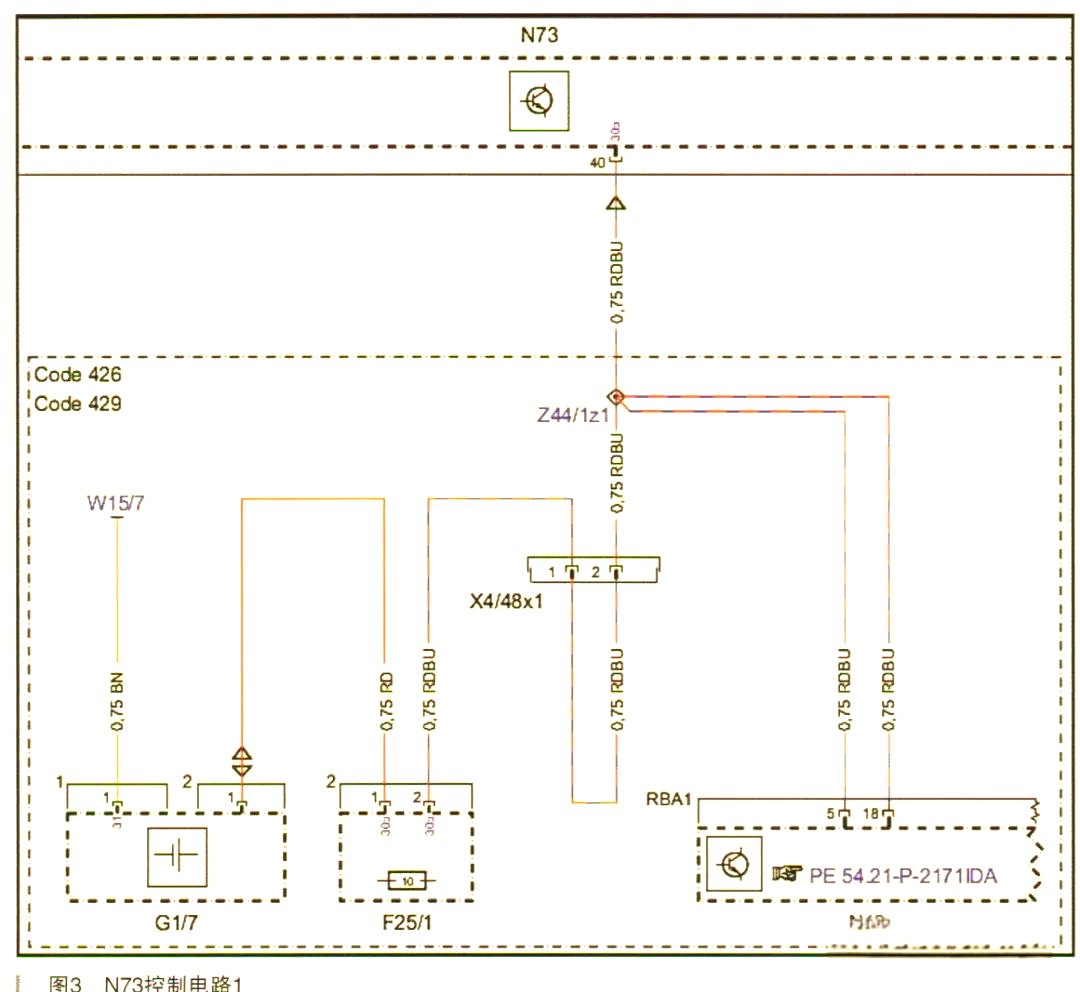

相关电路图如图3和图4所示，详细描绘了驻车止动爪提升电磁阀L21的工作原理和电路连接。

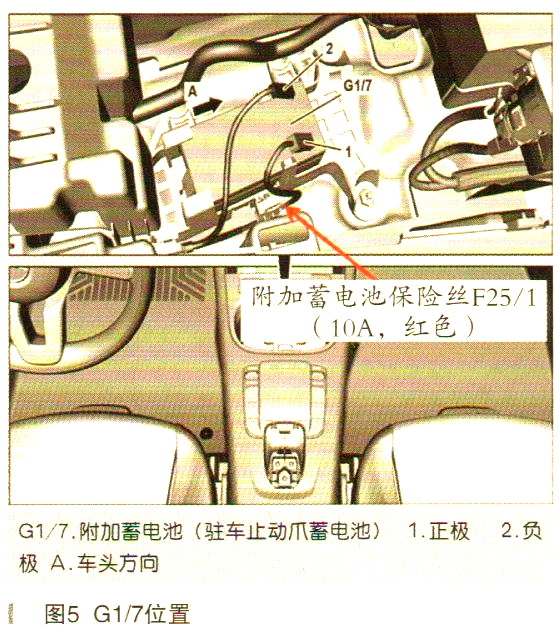

信号采集及促动控制模组N10在车辆能源管理中扮演着重要角色。它负责处理来自蓄电池传感器B95的信号，以评估车载电网蓄电池G1的充电状态。此外，N10还通过PIN 5和PIN18直接监控附加蓄电池G1/7的电压和电流，并通过PIN18为附加蓄电池G1/7提供适时充电。值得注意的是，附加蓄电池G1/7及其保险丝F25/1的安装位置位于马鞍台下方，如图5所示。

根据系统的工作原理和故障码分析，仪表显示辅助蓄电池故障的可能原因包括：

1. 点火开关N73的软件故障。
2. 附加蓄电池G1/7本身的故障。
3. 与G1/7相关的线路问题，例如搭铁不良或电源线对地短路等。

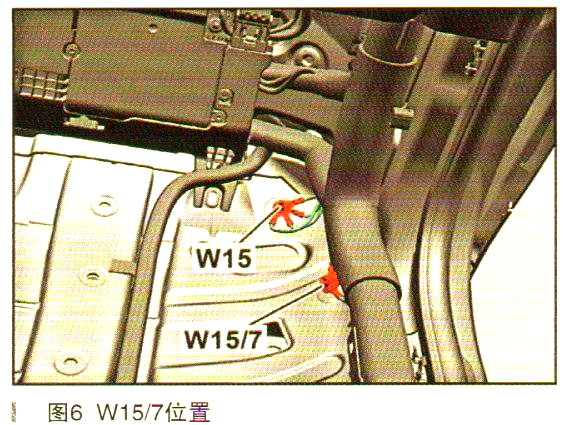

在尝试进行点火开关N73的软件升级后，并未发现新软件可用。随后，查看N73的实际值，发现12V车载电网蓄电池G1的电压为12.6V，而附加蓄电池G1/7的电压为0V，显然不正常。进一步检查附加蓄电池G1/7的插头，未发现松动情况。测量负极线与车身间的电阻，结果显示为0.2Ω，属于正常范围。最后，查看位于乘客脚坑右侧的附加蓄电池G1/7的搭铁点W15/7（具体位置如图6所示），未发现腐蚀、烧蚀或松动等异常情况。

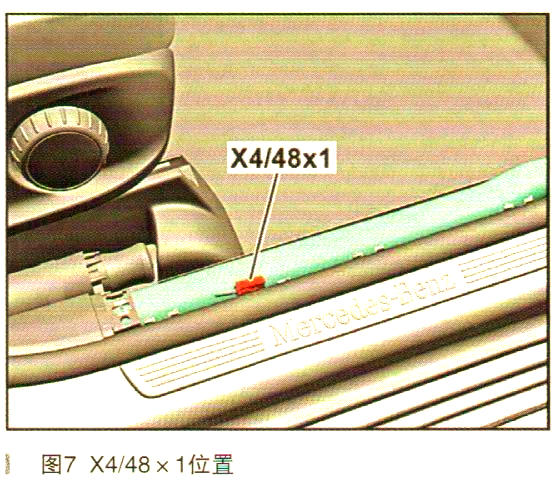

测量附加蓄电池G1/7的电压，结果显示为12.9V，这属于正常范围。然而，在进一步检查中，我们发现附加蓄电池的保险丝F25/1已经熔断。为了深入探究原因，我们测量了保险丝F25/1的PIN 2与车身间的电阻，结果显示为0.2 Ω，这表明线路中存在对地短路的问题。经过仔细检查，我们发现右前门槛饰板下方的连接器X4/48x1附近，附加蓄电池G1/7通往点火开关N73的电源线（红蓝色）被饰板的固定铁卡片紧紧挤压，这正是导致对地短路和保险丝F25/1熔断的根本原因。

故障排除：经过更换保险丝F25/1（10A）并修复受损线束，重新装配后，故障现象消失。

故障原因分析：经检查，该车并未加装相关防护措施，推测可能是由于生产线上的装配失误，导致附加蓄电池G1/7通往点火开关N73的电源线（红蓝色）在右前门槛饰板下方受到不当挤压，进而引发对地短路和保险丝熔断。
