发动机的活塞，作为其核心组件之一，与活塞环、活塞销等共同构成活塞组，并与气缸盖等部件联结，形成燃烧室。它承受着燃气产生的巨大作用力，并通过活塞销和连杆，将这份动力有效地传递给曲轴，从而确保内燃发动机的顺畅运行。

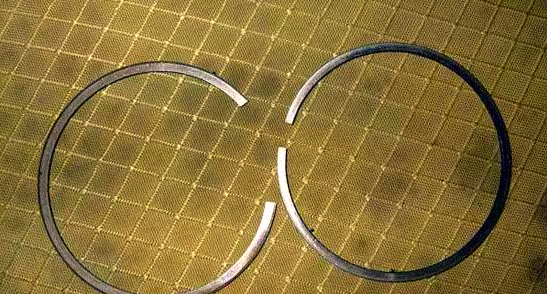

活塞环，作为一种嵌入活塞槽沟内部的金属环，在发动机中扮演着至关重要的角色。它分为两种类型：压缩环和机油环。压缩环旨在密封燃烧室内的可燃混合气体，确保燃烧过程的顺利进行。而机油环则主要负责刮除汽缸上多余的机油，防止机油过多影响发动机性能。活塞环具有显著的金属弹性，能够适应剖面相应的环形槽进行装配。在发动机的工作过程中，往复和旋转运动的活塞环通过气体或液体的压力差，在环外圆面与气缸以及环与环槽侧面之间建立起有效的密封。

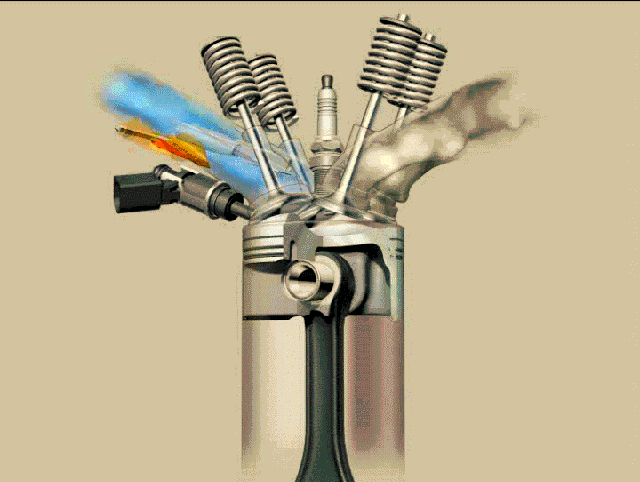

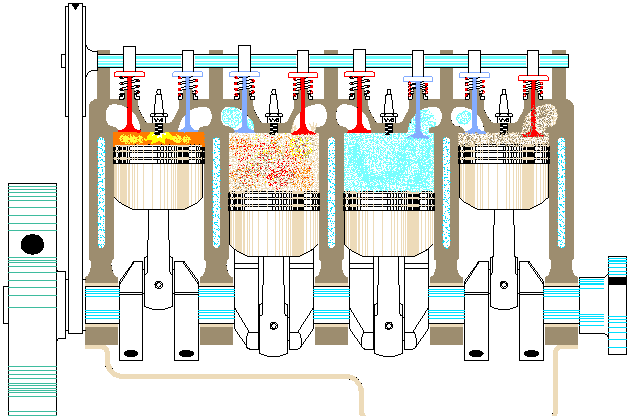

四冲程发动机工作动图及活塞结构解析

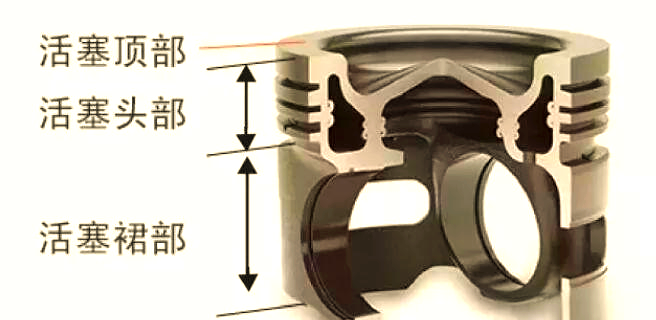

活塞，作为发动机中的核心部件，其结构对发动机的性能有着直接影响。通常，活塞呈现圆柱形，但其具体构造会因发动机的工作条件和需求而有所不同。一般而言，活塞可划分为顶部、头部和裙部三个关键部分。
活塞结构图
活塞顶部是构成燃烧室的关键部分，其形状取决于所采用的燃烧室类型。汽油机常采用平顶活塞，因其吸热面积较小。而柴油机活塞顶部则设计有各种凹坑，这些凹坑的形状、位置和大小都必须满足柴油机混合气形成和燃烧的需求。
活塞头部指从活塞顶端到最下方的活塞环槽之间的区域，它主要负责承受气体压力、防止漏气，并负责将热量通过活塞环传递给汽缸壁。此处还切有若干环槽，用于安装活塞环。汽油机活塞顶多采用平顶或凹顶设计，以优化燃烧室结构。
活塞裙部则是指活塞环槽以下的所有部分，它起到保持活塞在往复运动中垂直姿态的作用，即作为活塞的导向部分。

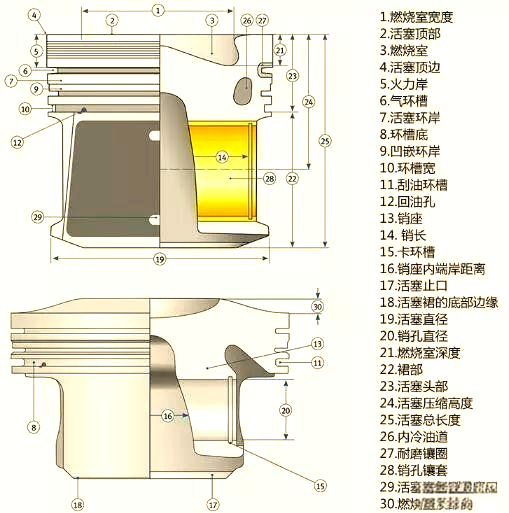

FM活塞结构详解
内燃机活塞的分类与结构解析
内燃机中的活塞，作为关键部件，其结构与类型对发动机的性能有着直接影响。根据不同的设计需求和应用场景，活塞可划分为多种类型。接下来，我们将深入探讨FM活塞的详细结构。
内燃机活塞的分类与结构详解
内燃机活塞，这一核心部件，其分类与结构对发动机性能至关重要。活塞的类型多样，既可按燃料划分，如汽油机活塞、柴油机活塞和天燃气活塞；也可依据制造材料来分，例如铸铁活塞、钢活塞、铝合金活塞以及组合活塞。此外，制造工艺和用途也是分类的重要依据。按毛坯工艺，活塞可分为重力铸造活塞、挤压铸造活塞和锻造活塞；而按工作状况，则可分为非增压活塞和增压活塞两大类。最后，活塞的用途也相当广泛，涵盖轿车、卡车、摩托车、船用、坦克及拖拉机等多个领域。
活塞环的应用范围
活塞环作为一种重要的机械部件，其应用范围广泛，涵盖了多种动力机械。无论是蒸汽机、柴油机、汽油机，还是压缩机、液压机，都能见到其身影。特别是在汽车行业中，活塞环更是不可或缺的部件，为汽车的动力系统提供关键支持。
活塞环的应用场景
活塞环不仅广泛应用于火车、轮船、游艇等动力机械，还承担着汽车发动机内部的核心密封任务。它与汽缸、活塞、汽缸壁等元件协同工作，确保燃油气体的密封性。根据发动机类型的不同，如柴油和汽油发动机，所使用的活塞环也会有所差异。随着技术的进步，活塞环已从早期的铸造形式演变为高功率的钢制环，并融入了多种先进的表面处理技术，如溶射、电镀等，从而大大提升了其功能性。
活塞环在发动机中扮演着多重角色，包括密封、调节机油、导热和支承。它不仅能有效防止燃气泄漏，提高热效率，还能调节机油量，确保气缸和活塞及环的润滑需求。此外，活塞环通过将活塞的热量传导给缸套，起到冷却作用，同时将活塞保持在气缸中，降低摩擦阻力，防止活塞敲缸。一般汽油发动机采用两道气环和一道油环的设计，而柴油发动机则通常采用相反的配置。
活塞环的特性
作用在活塞环上的力包括气体压力、环自身的弹力、环往复运动的惯性力，以及环与气缸及环槽之间的摩擦力。这些力的共同作用，使得活塞环产生了轴向运动、径向运动以及回转运动等基本运动形式。同时，由于活塞环的不规则运动，如轴向不规则运动引起的浮悬和轴向振动、径向不规则运动和振动，以及扭曲运动等，这些都会在一定程度上影响活塞环的正常工作。
在设计活塞环时，需要充分利用其有利运动，同时控制不利影响。此外，活塞环还具有出色的导热性，能够将燃烧产生的高热通过自身传递给气缸壁，从而起到冷却活塞的作用。其导热性能优异，一般可散出活塞顶部承受热量的30～40%。
活塞环的首要作用是保持活塞与气缸壁之间的密封，防止漏气，这一任务主要由气环来完成。它能够在各种发动机运转条件下，有效地控制压缩空气和燃气的泄漏，提高热效率，同时防止因漏气导致的气缸与活塞或气缸与环之间的咬死现象，以及因润滑油劣化而引发的故障。
另外，活塞环还具有控油性，能够适当地刮落附着在气缸壁上的滑油，并保持正常的油耗量。当滑油供给过多时，活塞环能够将其刮至燃烧室以外，避免油耗量的增加，同时防止燃烧产生的积炭对发动机性能的不良影响。
最后，活塞环还承担着支撑作用，防止活塞直接与气缸接触。由于活塞略小于气缸内径，若无活塞环的支撑，活塞在气缸内将无法稳定运动。因此，活塞环在气缸内的上下滑动全靠其自身来承担，确保了发动机的稳定运行。
33. 活塞环的分类
根据结构，活塞环可分为以下几类：
A. 整体结构：通过铸造或整体成型工艺制成。
B. 组合环：在一个环槽中装配两个或更多零件组成。
C. 开槽油环：侧面平行，带有两个接触环岸和回油孔。
D. 开槽螺旋撑簧油环：在开槽油环内加入螺旋撑簧，提高径向比压。
E. 钢带组合油环：由衬环和两片刮环组成，常见于汽油机。

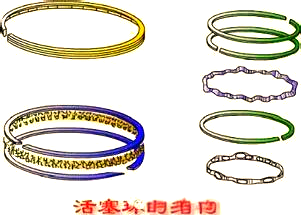

此外，活塞环还有不同的断面形状，如桶面环、锥面环等。按材料分，可分为铸铁和钢质。表面处理方面，有氮化环、镀铬环等，旨在提高耐磨性和耐蚀性。
从作用来看，活塞环主要分为气环和油环。气环负责密封活塞与气缸，防止高温高压燃气进入曲轴箱，并传导活塞顶部热量。而油环则负责刮除气缸壁上多余机油，同时在其上涂抹均匀机油膜，以防止机油窜入气缸并减少磨损。
4. 活塞环的布置与固定
在发动机中，活塞环的布置和固定方式至关重要。通常，活塞环采用箍环或卡环进行固定，以确保其在工作过程中保持稳定。此外，正确的布置顺序也是关键，以确保活塞环能够有效地发挥其密封和刮油功能。
4. 活塞环的优劣鉴别
在检查活塞环时，我们需要注意几个关键指标。首先，活塞环的工作表面必须完好无损，没有刻痕、擦伤或剥落，以确保其密封性能。其次，外圆柱面和上下端面应具备一定的光洁度，这是保证活塞环顺畅工作的基础。此外，曲度偏差也需控制在0.02-0.04毫米以内，以保证活塞环的精确度。同时，我们还要关注活塞环在槽中的下沉量，它不应超过0.15-0.25毫米，以确保活塞环能够稳固地固定在槽内。另外，活塞环的弹力和间隙也必须符合规定，这是确保活塞环能够正常发挥其刮油和密封功能的关键。
此外，我们还需要进行一项重要的检查——漏光度检查。通过将活塞环平放在气缸内，利用小灯泡和遮光板观察活塞环与气缸壁之间的漏光缝隙，我们可以判断活塞环与气缸壁的接触情况。正常情况下，用厚薄规测量的漏光缝不应超过0.03毫米，连续漏光缝的长度不应超过气缸直径的1/3，若干处漏光缝隙总长度也不应超过气缸直径的1/2。如果超出这些范围，就需要考虑更换活塞环了。
另外，关于活塞环的标记也有明确的规定。根据GB/T 1149.1—94标准，所有有安装方向的活塞环都应在上侧面即接近燃烧室的侧面进行标记。这些标记包括锥面环、内倒角、外切台环、鼻形环、楔形环以及要求安装方向的油环等。这些标记的存在有助于我们在安装时准确判断活塞环的方向和位置。
最后，在安装活塞环时，我们还需要特别小心谨慎。由于活塞环是发动机的关键部件之一，其安装的正确与否直接影响到发动机的性能和寿命。因此，在安装过程中，我们必须严格遵守操作规程和注意事项，确保每一个步骤都准确无误地完成。
1）在安装活塞环时，应确保其平顺地装入气缸套内，并保持接口处具有一定量的开口间隙，以防止活塞环在运行中卡死。
2）活塞环需正确装在活塞的环槽中，并沿高度方向保持适当的边间隙，以确保活塞环能够顺畅地工作。
3）第一道活塞环通常应选用镀铬环，其开口方向应避免对着活塞顶部的涡流凹坑，以确保良好的密封性能。
4）各活塞环的开口应相互错开120度，且均不应对着活塞销孔，以防止相互干扰和碰撞。
5）对于锥形断面活塞环，安装时应确保锥面朝上，以利用其特殊的几何形状提高密封效果。
6）在安装一般扭转环时，应使倒角或切槽朝上；而对于锥面反扭转环，则应保持锥面朝上，以确保其正常工作。
7）组合环的安装顺序为先装轴向衬环，再装扁平环和波形环。在安装波形环时，其上下各装一片扁平环，并确保各环的开口相互错开，以防止相互干扰。
材料特性及应用
在安装活塞环时，必须深入了解各种材料的独特功能和适用性。不同的材料会直接影响活塞环的性能和耐用性，进而影响整个发动机的运行。因此，选择正确的材料对于确保活塞环的顺畅工作和发动机的长期性能至关重要。1、耐磨性
2、贮油性
3、硬度
4、耐蚀性
5、强度
6、耐热性
7、弹性
8、切削性能
在这些特性中，耐磨性和弹性对于活塞环的性能尤为关键。针对大功率柴油机，活塞环的常用材料包括灰铸铁、球墨铸铁、合金铸铁以及蠕墨铸铁。
5. 活塞连杆组装配
在柴油发电机中，活塞连杆组的装配是至关重要的。以下是几个关键要点：
一、压装连杆铜套。
在安装连杆铜套时，推荐使用压力机进行操作，或借助虎钳辅助，但需避免使用铁锤进行猛烈敲击。同时，要确保铜套上的油孔或油槽与连杆上的油孔保持精确对准，以确保润滑系统的顺畅。
二、活塞与连杆的装配
在装配活塞与连杆时，必须细心确保它们的相对位置和方向准确无误。这是确保柴油发电机性能稳定、运行顺畅的关键步骤。
三、灵活安装活塞销
活塞销与销孔之间为过盈配合，这意味着它们之间的间隙非常小。在安装过程中，我们需要先将活塞放入水中或机油中，进行均匀加热，使其温度达到90℃至100℃之间。随后，将加热后的活塞取出，把拉杆置于活塞销座孔的适当位置。最后，将涂有机油的活塞销，按照预定的方向，装入活塞销孔和连杆铜套内。通过这些步骤，我们可以巧妙地完成活塞销的安装。
四、活塞环的安装要点
在安装活塞环时，必须仔细注意各环的位置和顺序，确保正确无误。这是确保发动机性能稳定的关键步骤。
- 将活塞环平稳地放入气缸套内，确保接口处保持适当的开口间隙。
- 将活塞环置于活塞上，并确保在环槽中沿高度方向存在必要的边间隙。
- 镀铬环应置于第一道位置，且其开口方向应避免对准活塞顶部的涡流凹坑。
- 各个活塞环的开口应相互错开120℃，并且都不应对准活塞销孔。
- 安装锥形断面活塞环时，应确保锥面朝上。
- 对于一般扭转环，安装时倒角或切槽应朝上；而对于锥面反扭转环，则仍需保持锥面朝上。
- 在安装组合环时，应首先装入轴向衬环，接着是扁平环和波形环。注意，波形环的上下方各装一片扁平环，且各环的开口应相互错开。
此外，活塞环折断是常见的损坏情况，通常发生在第一、二道活塞环上，且断裂位置多在搭口附近。折断的活塞环可能分为几段，也可能呈粉碎状甚至完全失踪。这种折断会导致气缸磨损加剧。而活塞环折断的原因多种多样，包括材料缺陷、加工质量不佳以及使用中的维护管理不当和装配质量不佳等。
一、搭口间隙过小的影响
当搭口间隙小于装配所需的间隙时，活塞环在运转过程中会因受热而温度升高。由于搭口处的金属膨胀缺乏足够的空间，导致搭口两端相互顶撞，进而产生弯曲，最终在搭口附近发生折断。
二、环槽积炭的问题
气缸中的积炭问题可能由多种原因造成，包括燃烧不良和缸壁过热导致的润滑油氧化或烧损。随着积炭的逐渐严重，活塞环的活动会受到阻碍，环与缸壁之间的摩擦力增大，进而刮下的滑油和金属屑混合，在漏泄燃气的作用下，环槽下端面会形成坚硬的积炭。这些局部的坚硬积炭不仅增加了活塞环的负担，还可能在其受到周期性燃气压力时，导致活塞环产生弯曲和疲劳性折断。
三、气缸套磨损与磨台的形成
长期以来，活塞组件与气缸套之间的相对运动会导致气缸套出现磨损，并在缸套上部形成磨台。当活塞上升至其行程的上止点时，第一道活塞环会与这个磨台发生碰撞，从而受到冲击并可能发生折断。
四、环槽过度磨损
随着活塞组件与气缸套之间的长期摩擦，环槽下端面逐渐磨损并呈现出倾斜状态，形似喇叭。当活塞上升至接近上止点时，由于燃气压力的作用，活塞环会被紧紧压在倾斜的环槽下端面上。这种持续的压力导致活塞环发生扭曲变形，进而引发环槽的过度磨损，甚至可能使活塞环发生疲劳折断。
五、活塞环挂住气口
在二冲程柴油机中，活塞环有时会挂住扫、排气口，导致环的折断。这主要是因为活塞环在开口部位的张力最大，受热后变形显著。同时，气缸套上气口之间的筋也容易因受热而变形。当活塞运动时，如果环与气口相遇，并且环的开口处稍有挂住气口的情况，就可能导致环的折断。
六、活塞环的径向胀缩疲劳
当活塞环的弹力不足，或者缸套出现过度磨损时，活塞环与气缸壁之间的紧贴度会降低，从而无法维持良好的气密性。这种情况下，高压燃气会泄漏，并将活塞环压入环槽内。随着活塞的下行，气缸内的燃气压力逐渐降低，活塞环又会从环槽中弹出。这样，活塞环就会在径向方向上反复胀缩，最终导致疲劳折断。
七、活塞环的过度磨损导致强度不足而断裂
由于活塞环通常采用灰铸铁、合金铸铁、球墨铸铁等脆性材料制成，这些材料在铸造过程中可能因内部气孔、裂纹或成分偏析而产生局部强度降低或应力集中。因此，在长时间的工作过程中，活塞环可能会因冲击或疲劳而发生断裂。此外，活塞环的过度磨损也会降低其强度，进一步增加断裂的风险。
八、缸套的严重磨损问题
在发动机的运行过程中，缸套可能会遭受严重的磨损，特别是在上、下死点位置，这种磨损会呈现出阶梯状，进而引发凸肩的形成。此外，连杆大端的过度磨损，或是连杆大小端轴承经过修理后导致原来死点位置发生改变，都可能在惯性力的作用下，造成活塞环的撞击断裂。
九、滑油与燃油的适配性问题
某些燃油，例如雷氏1000s燃油，含有较高的硫分。在燃烧过程中，这类燃油会产生较多的SO2和SO3。这两种物质在高温环境下呈气态，会直接与金属发生反应，导致气体腐蚀现象。同时，它们还会促进积碳和胶质沉积物的固化，进一步加剧缸套与活塞环的磨损。
为应对这一问题，当柴油机使用高硫分燃油时，应选用强碱性或高碱性的专用滑油。然而，若主机在运行过程中未使用与燃油相匹配的气缸油，或错误地用机油替代了气缸油，那么滑油的中和燃烧酸的能力将受到削弱。这将导致酸性物质对活塞和活塞环的腐蚀加剧，进而引发频繁的活塞环断裂故障。
接下来，我们将探讨活塞环折断的应急处理方法。
活塞环的折断现象常出现在频繁暴露于高温高压的上部活塞环，特别是在气缸表面磨损严重的情况下。一旦环在运行中发生断裂，其断口可能会刮破气缸内表面，从而产生异响。同时，燃气泄漏导致气缸下部过热，进而使燃气漏入曲柄箱，产生大量油雾。此外，活塞环断裂后，压缩压力降低，影响燃烧效果，导致排气冒黑烟。
面对活塞环突然折断的情况，应立即停车并吊缸更换活塞环，以确保气缸的密封性。若因特殊情况无法立即停车或无备用件，可尝试降低转速，减少该缸的喷油量或停油，并确保故障缸得到良好润滑。同时，适当增大供油提前角，启动时改用轻油，并密切监控环缸是否有异常声音，以确保柴油机能够安全运行至港口进行维修。
若活塞环连续发生折断，需将环嵌入环槽中，通过轻轻上下振动和转动来检查环与环槽的间隙。对于磨损严重的环槽，应进行光车处理，换用更厚的环或更新整个活塞。
