汽车故障诊断仪概览：

汽车故障诊断仪，亦被称为解码器，是电子技术与通讯技术融合的产物。其外文名为Diagnostic或Scanner，广泛应用于汽车检测与控制模块通讯识别领域。该设备专为汽车故障诊断和故障解码而设计，通过与汽车ECU的信息交互，将复杂的汽车数据转化为人们易于理解的语言和格式。

1 定义解析

汽车电控系统故障诊断仪，简称诊断仪，是汽车故障诊断的核心设备。它能够与汽车自诊断系统进行通信，获取并解析汽车自诊断系统中的关键数据参数。在此，我们主要讨论的是通过车辆ECU的对外输出诊断接口OBD（通常为16针）进行信息交互的这类诊断仪。

2 硬件构成

汽车故障诊断仪的硬件通常由三部分组成：输入装置、输出装置以及中央处理单元。输入装置负责为使用者提供信息指令输入的通道，如按键、触摸屏或旋钮等；输出装置则常包括显示屏或指示灯，用于呈现ECU的实时通讯信息及状态；而中央处理单元则是诊断仪的核心，负责处理和解析输入与输出的信息。
执行功能部分是诊断仪与车辆进行信息交互的关键环节。它通过诊断模块、诊断连接线（或蓝牙等无线传输方式）等设备，向ECU发出指令，并接收ECU的反馈信息。此外，计算装置也是不可或缺的部分，它将使用者发出的指令、从ECU接收到的反馈信息等进行解析和转换，以便进行进一步的处理和比对。这些核心部件，如CPU等，共同构成了汽车故障诊断仪的核心技术。

熟悉各类汽车故障诊断仪品牌及型号：

道通Autel、元征Launch、BOSCH博世、实耐宝RedBox、
金奔腾、爱夫卡、三原Sysokean、欧克勒亚、ADS、朗仁等。

汽车故障诊断仪的核心功能详解：

汽车诊断仪功能概览
诊断仪涵盖了多项功能，包括但不限于：
1读取并清除故障码
2实时监测发动机动态数据流
3获取车辆基本信息
4执行元件测试，即动作测试
5匹配、设定和编码等专项功能
6在线编程升级车辆系统
7OBD实时监测车辆状态
8其他高级功能。

汽车故障诊断仪的实际应用案例：

元征X431故障诊断仪在一汽大众宝来传奇上的实际应用
实测车型：一汽大众宝来传奇

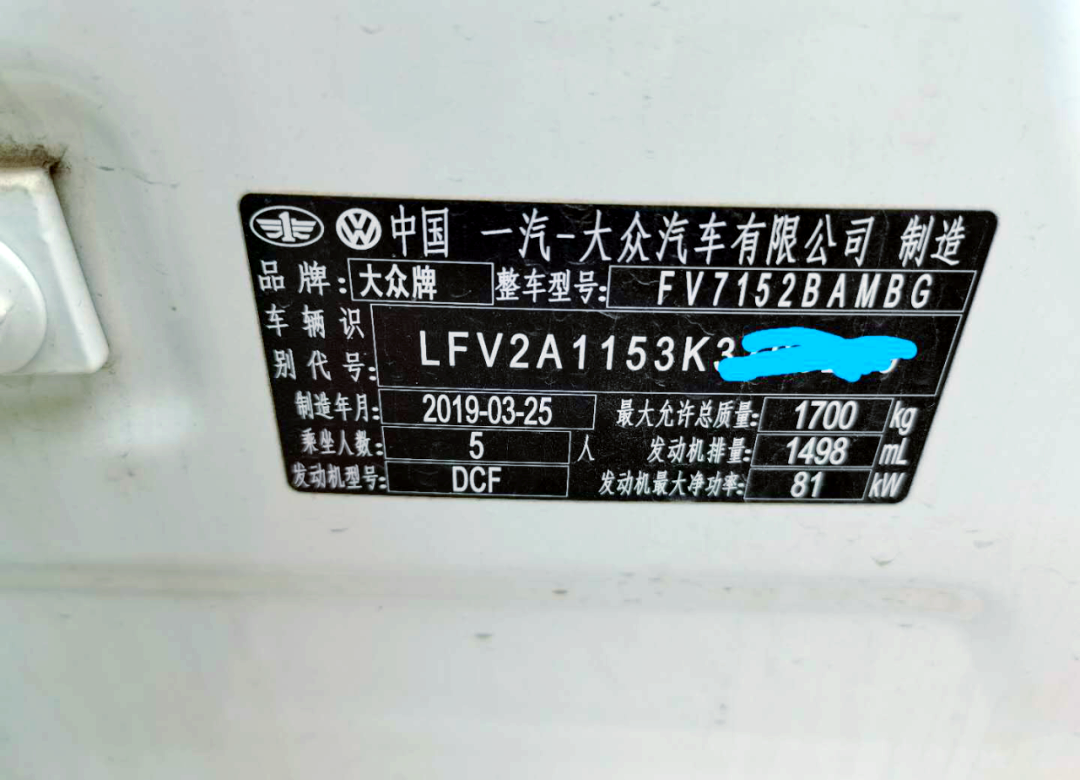

车辆VIN码：LFV2A1153K*****.

操作目的：进行保养灯归零。

使用元征X431故障诊断仪，我们成功对一辆一汽大众宝来传奇进行了保养灯归零的操作。该车型的车辆VIN码为LFV2A1153K****，操作过程顺利，证明了汽车故障诊断仪在实际应用中的有效性。

故障现象：仪表盘上的保养灯被点亮。

为了解决这一问题，我们进行了保养灯归零的操作。在此过程中，我们使用了元征X431故障诊断仪，其设备型号为X-431PADIII，并确保了软件版本为一汽大众V62。遵循以下操作指引，我们成功完成了保养灯归零：

操作步骤：

确保保养已经完成，然后打开车辆开关，但不要启动发动机，同时确保电池电压在12V以上。

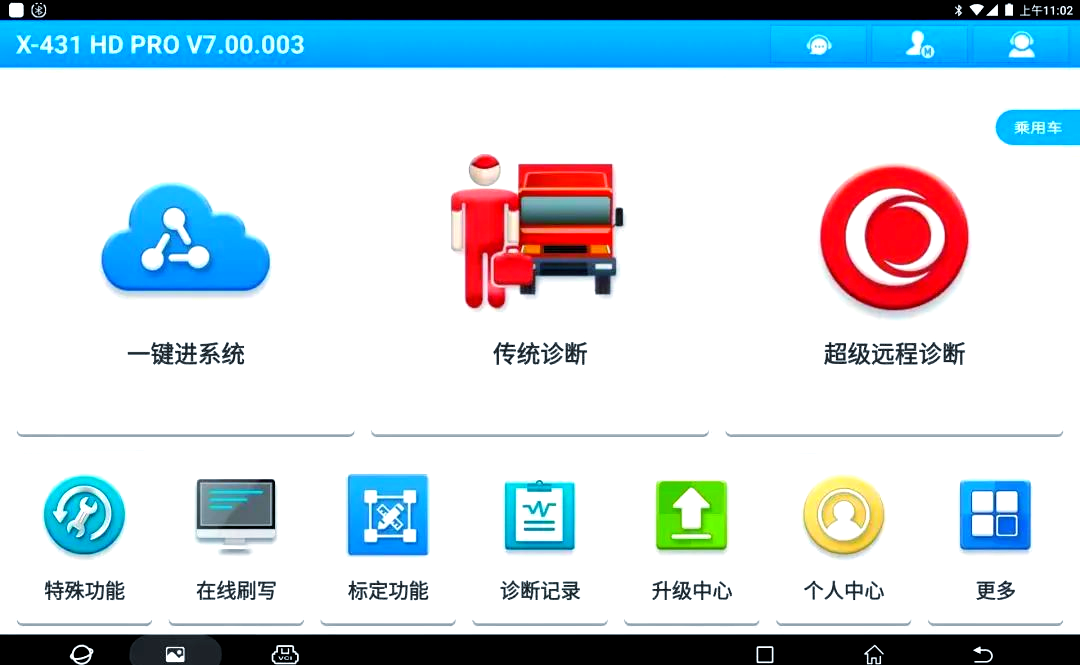

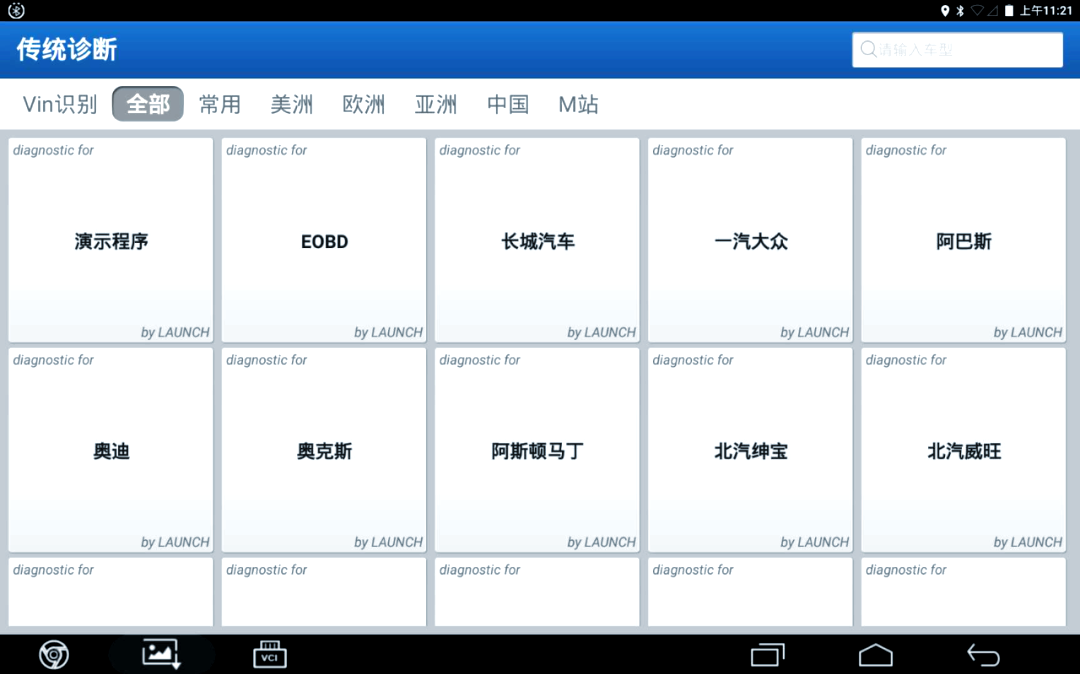

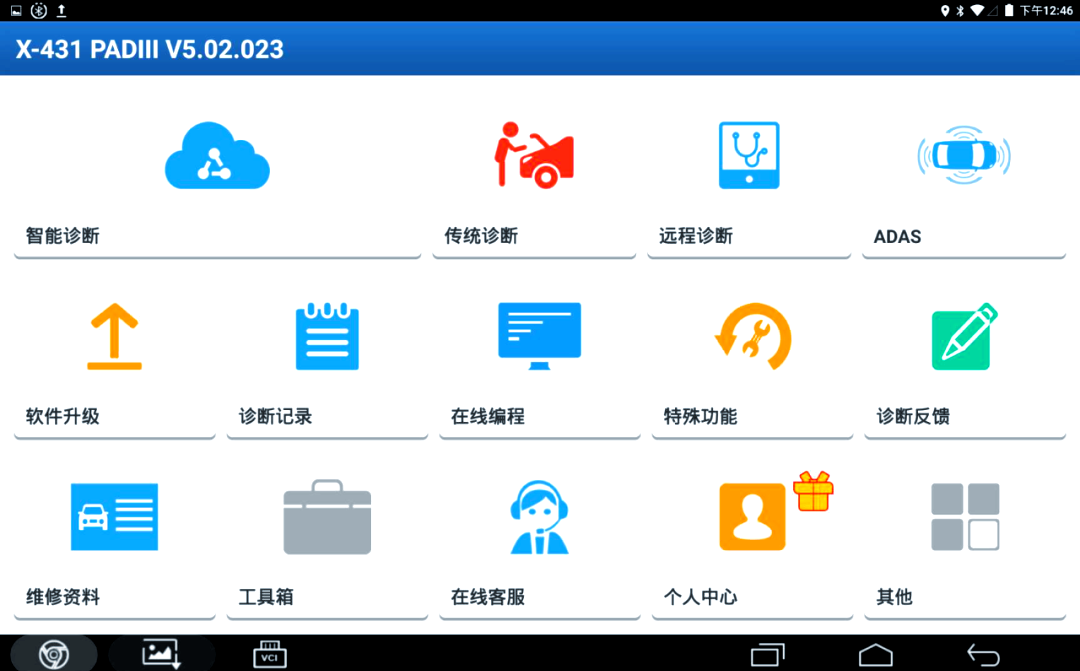

将诊断接头插上，接着打开X-431故障诊断仪，选择“传统诊断”模式，并进一步选择一汽大众车型。

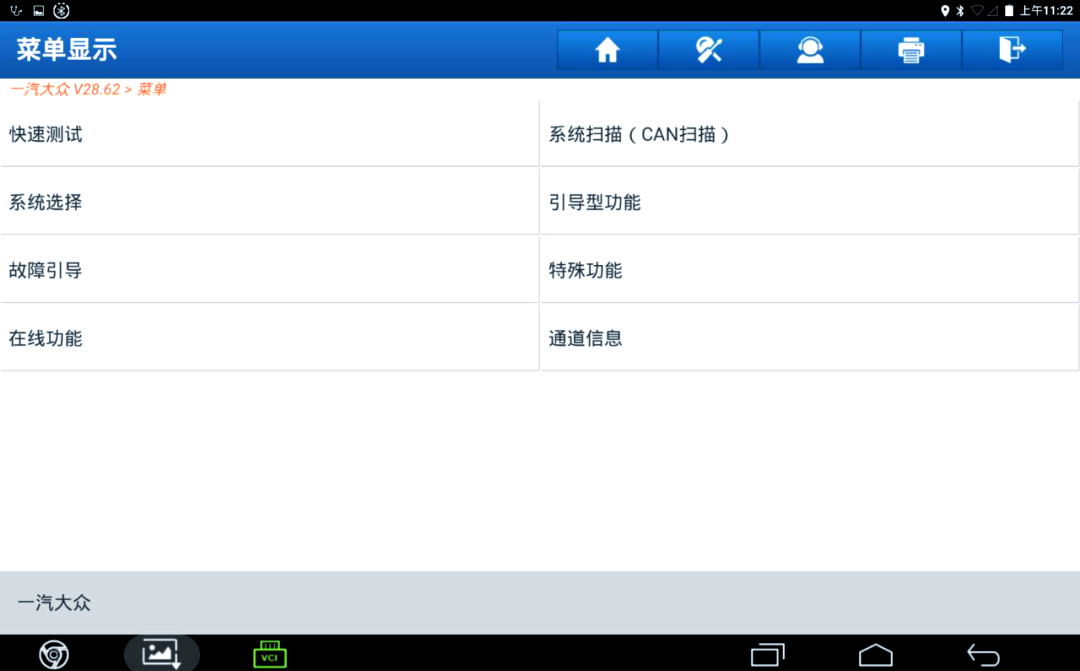

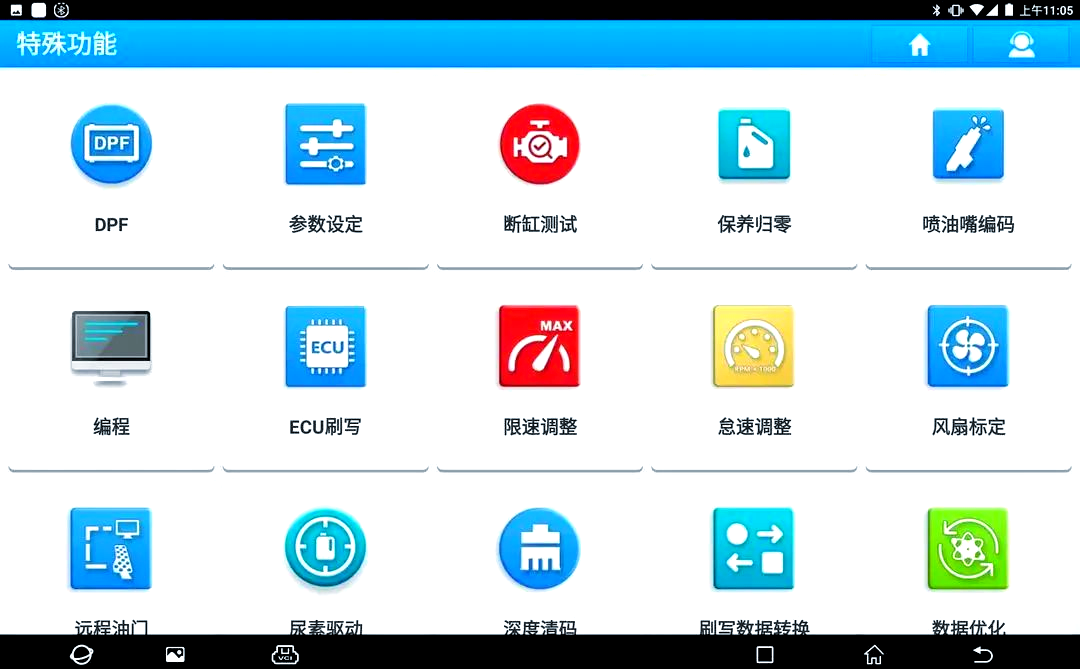

2：进入特殊功能选项。

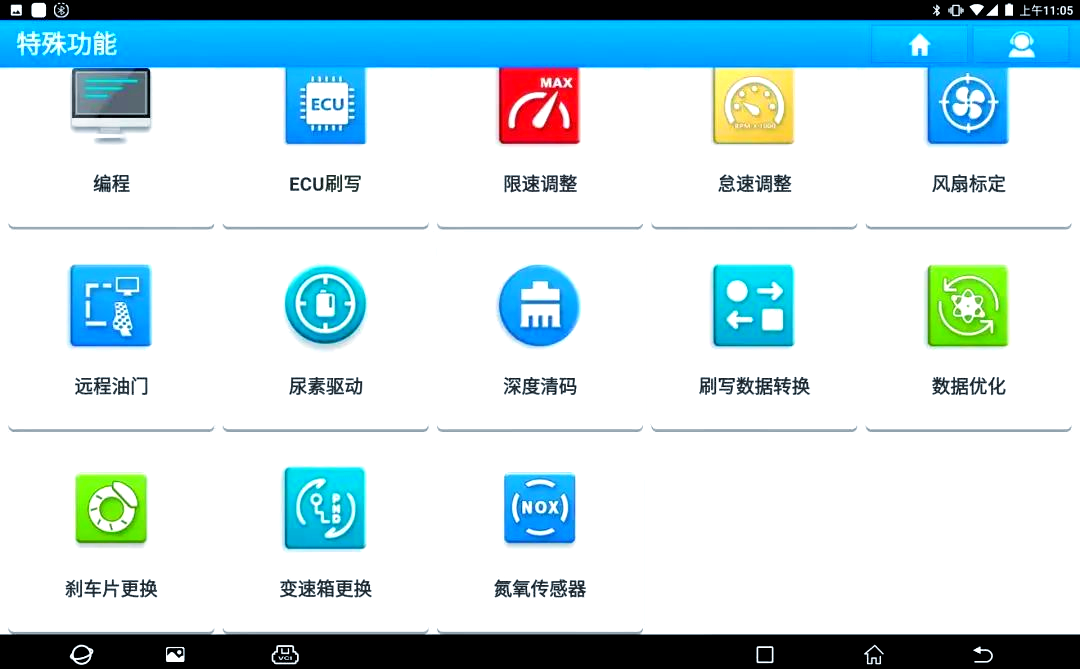

在完成上述步骤后，我们需要进一步选择“特殊功能”选项，以便进行接下来的操作。

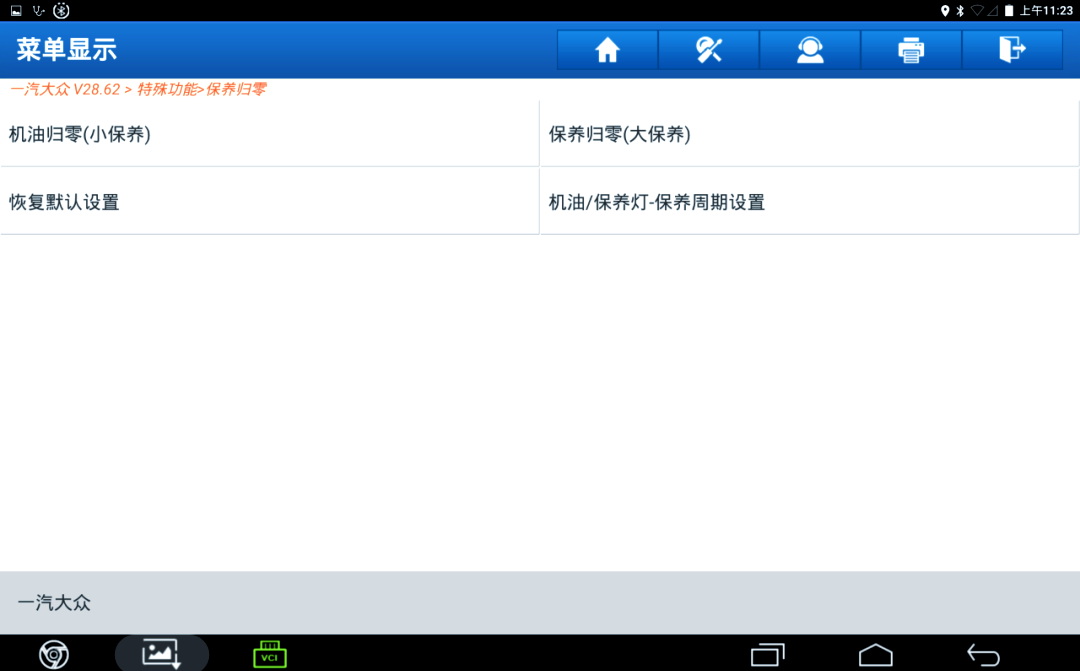

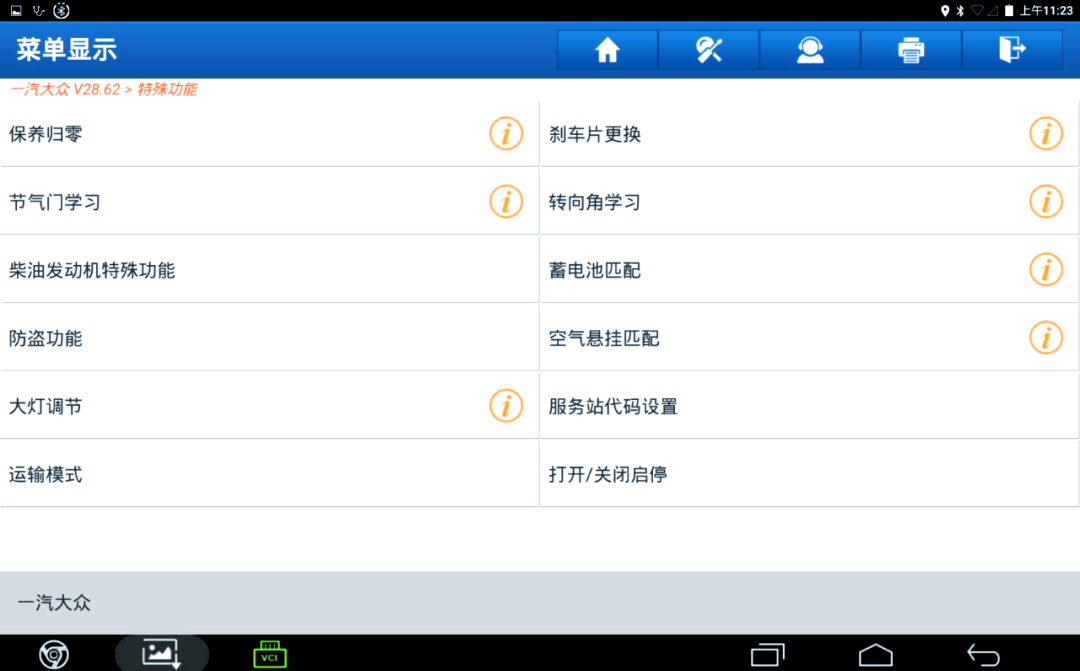

3：选择“保养灯归零”功能。

在进入特殊功能选项后，我们需要进一步选择“保养灯归零”功能，以确保能够成功进行保养灯的归零操作。

4：选择机油归零功能（小保养）

在成功进入“保养灯归零”功能后，接下来需要进一步选择机油归零功能，即进行小保养的操作。这一步是确保车辆机油状态正常，以及顺利完成小保养的关键。

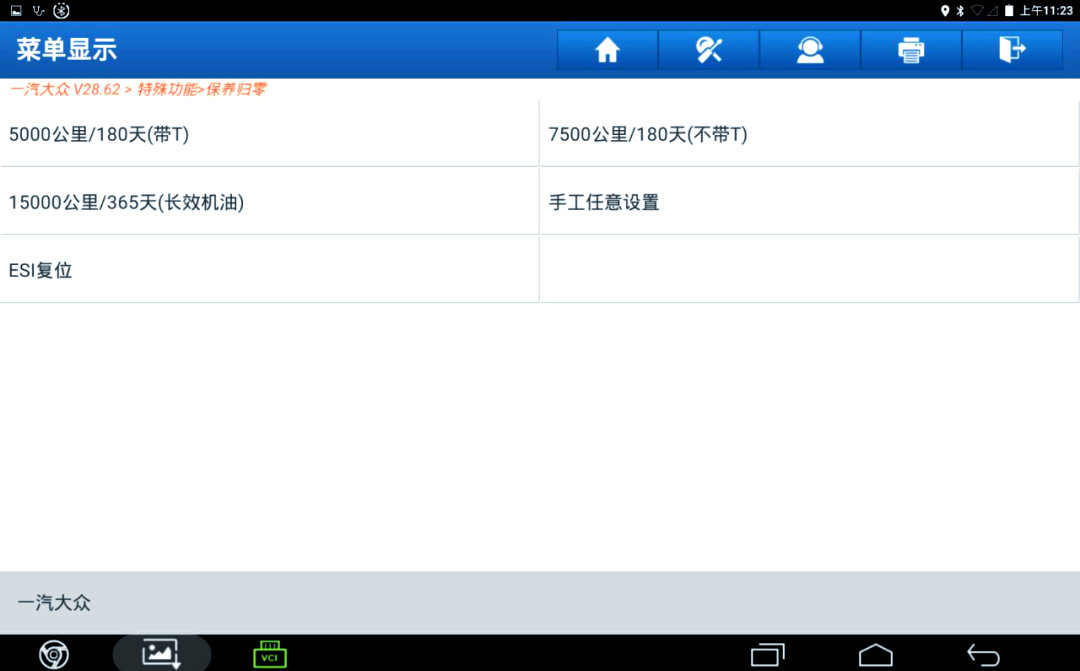

5：对于不带T的发动机，选择7500KM或180天（不带T）进行机油归零。
在选择了机油归零功能后，需要根据车辆的实际情况进行进一步的选择。由于该车的发动机不带T，因此我们选择7500KM或180天（不带T）作为机油归零的周期，以确保机油状态的正常和保养的顺利进行。

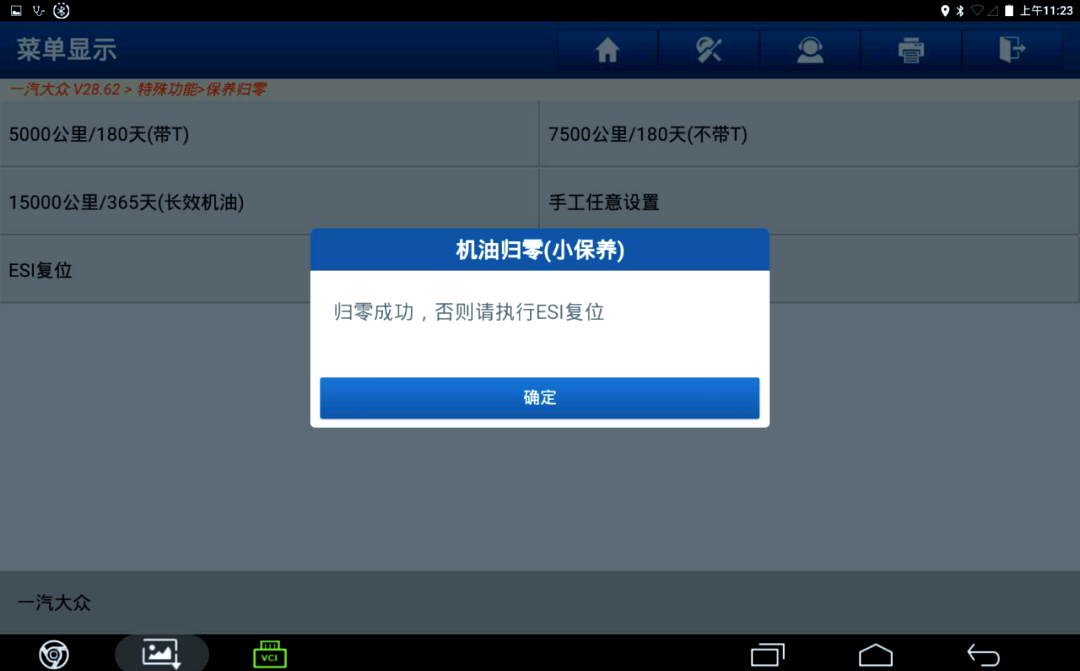

6：当机油归零操作完成后，若仪表盘上的机油提示灯仍然亮起，则需执行ESI复位操作。
