新能源汽车中流传着这样一句话：“夏天修压缩机，冬天修PTC。”这引发了我们的好奇：在新能源热管理系统中，PTC究竟扮演着怎样的角色？又为何会频繁损坏呢？接下来，就让我们一起探索新能源汽车中的PTC奥秘。

一、电动汽车中PTC的作用

由于电动汽车缺乏发动机，其空调系统缺乏必要的热源。为了解决这一问题，电动汽车会配备PTC（正温度系数热敏电阻）来充当热源角色。当电流通过PTC时，它会产生热量，并且其电阻值会随着温度的升高而相应增加。

二、电动汽车PTC加热器的分类

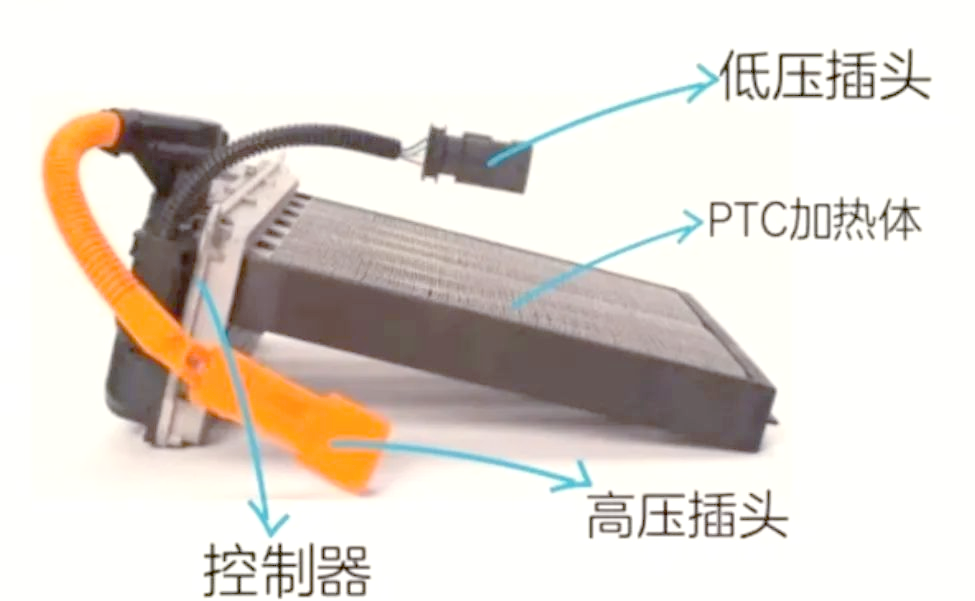

PTC加热器在电动汽车中主要分为两种类型：PTC空气加热器和PTC水加热器。PTC空气加热器是直接对空气进行加热的装置，其作用类似于传统汽车中的暖风散热器。当冷空气经过PTC加热体时，会被迅速加热并送入车内，提供舒适的温暖。这种加热器的结构主要包括PTC加热体、低压插头、高压插头以及控制器。需要注意的是，某些PTC空气加热器并不集成控制器，而是仅包含温度传感器和PTC加热元件。

而PTC水加热器则是通过加热冷却液来提供热量的，这种类型的加热器在电动汽车中并不常见。

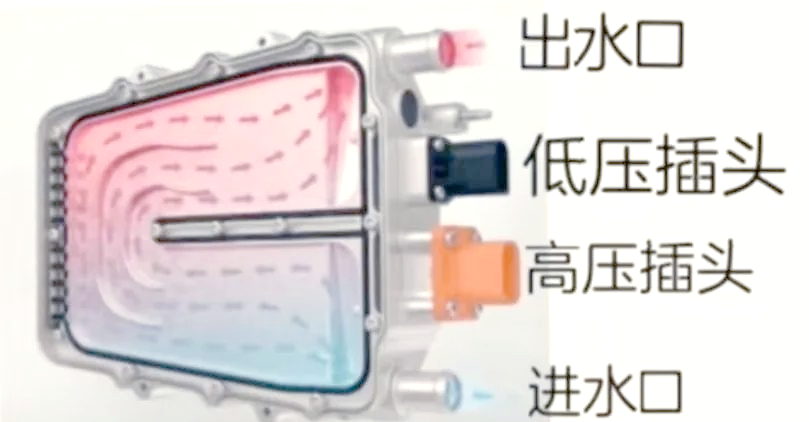

第二种是PTC水加热器，它通过间接加热空气来提供舒适的车内环境。这种加热器内部保留了一个暖风散热器，用于将加热后的空气送入车内。其加热体位于散热器内部，而外部则配备了进水口、出水口以及高压和低压插头。

三、新能源热管理PTC工作原理

PTC，即正温度系数的热敏电阻，具有独特的加热特性。当电流通过时，它会产生热量，并且其电阻值会随着温度的升高而增加。在新能源汽车空调中，PTC的工作原理如下：高压配电盒为PTC提供高压电，进而启动加热过程。加热后的水通过下入的水管流入一个小水箱。水箱旁配备的鼓风机将热风送出，不断将热量吹入驾驶舱内，为乘客提供舒适的乘车环境。

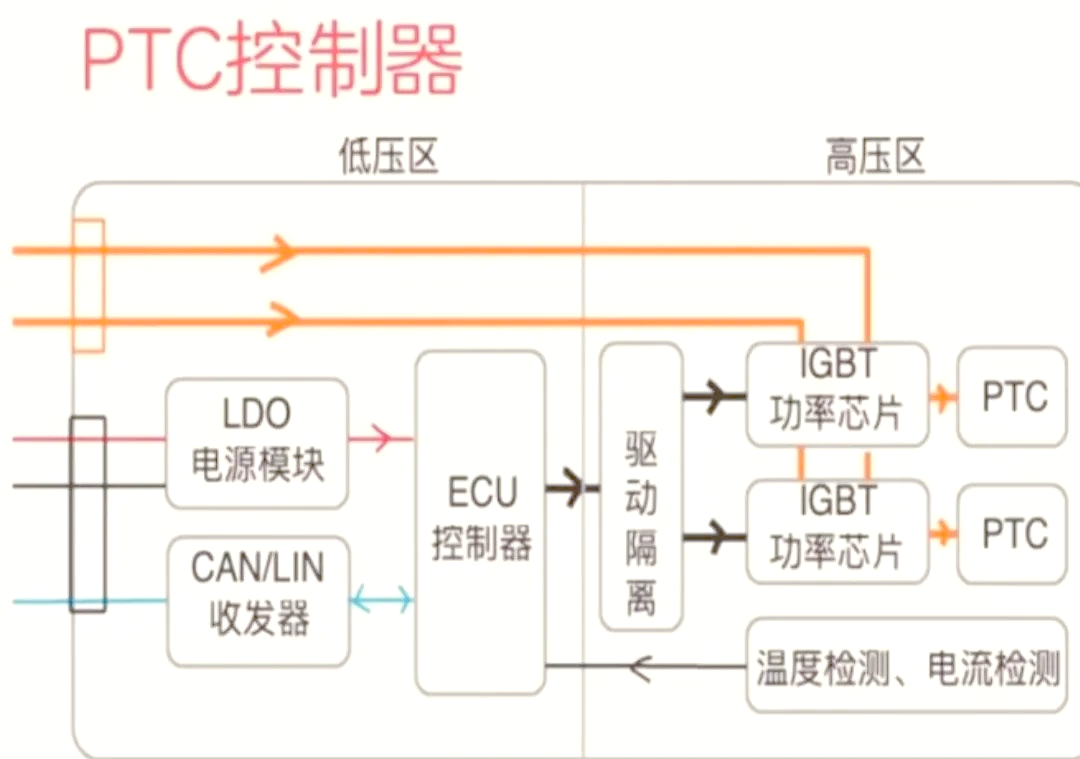

此外，汽车空调PTC加热器可分为风暖和水暖两种类型。其工作原理都是通过加热电阻丝来产生热量。内部机制上，当接收到ECU的命令后，会驱动IGBT控制PTC的通电与加热。同时，多个PTC电阻的配置使得加热器能够实现多档位控制，同时配合温度和电流的检测，确保安全高效的加热效果。

无论是用于空气加热还是水加热的PTC加热器，其控制器的基本结构都是相似的。这些控制器通常包含高压插头（用于接收高压电），低压插头（提供12伏特电源和接地），以及CAN或LIN线（用于数据通信和互锁信号的传输）。此外，控制器还包含输入和输出互锁信号，以确保在系统运行过程中的安全性和稳定性。

四、PTC加热器易损原因

电热丝设计不足：原厂电热丝较细，长期工作易发热断丝，致使加热器失效。
高强度使用：冬季PTC加热器因零部件众多、长时间工作，若频繁使用则易造成部件磨损，缩短其寿命。
IGBT故障：PTC加热器无法工作可能与IGBT的损坏有关。

五、PTC加热器的检测方法

检测PTC加热器是否工作正常，可以通过观察其外观、测量电阻值以及检查控制系统等方法进行。首先，检查加热器的外观是否有明显的损坏或烧焦痕迹；其次，使用万用表测量加热器的电阻值，判断其是否在正常范围内；最后，通过检查控制系统的运行状态，确认PTC加热器是否得到正确的控制信号。这些方法可以帮助我们有效地判断PTC加热器的工作状态。
1、管压降测量

检测时，将万用表设置在二极管模式，用红、黑表笔分别与高压插头的正、负极针脚相连结，注意观察万用表的电压变化。若测量结果显示零或管压降显著增大，这可能意味着控制器内部存在短路问题。
2、绝缘测量

使用绝缘表进行检测时，需将其档位调至500伏。将绝缘表的一端夹子夹住高压接线柱的金属外壳，另一端红色表笔则接触到接线柱的一级。通过观察测量结果，若绝缘阻值显示为550兆欧，则表明PTC加热器的绝缘性能良好。
绝缘测量
在利用绝缘表进行检测时，务必把档位调整至500伏。将绝缘表的一侧夹子夹紧高压接线柱的金属外壳，另一侧的红色表笔则与接线柱的一级相接触。通过仔细观察测量结果，若绝缘阻值呈现为550兆欧，那么这便意味着PTC加热器的绝缘性能相当出色。
