车载充电机PFC+LLC拓扑结构如何实现94%效率与IP67防护

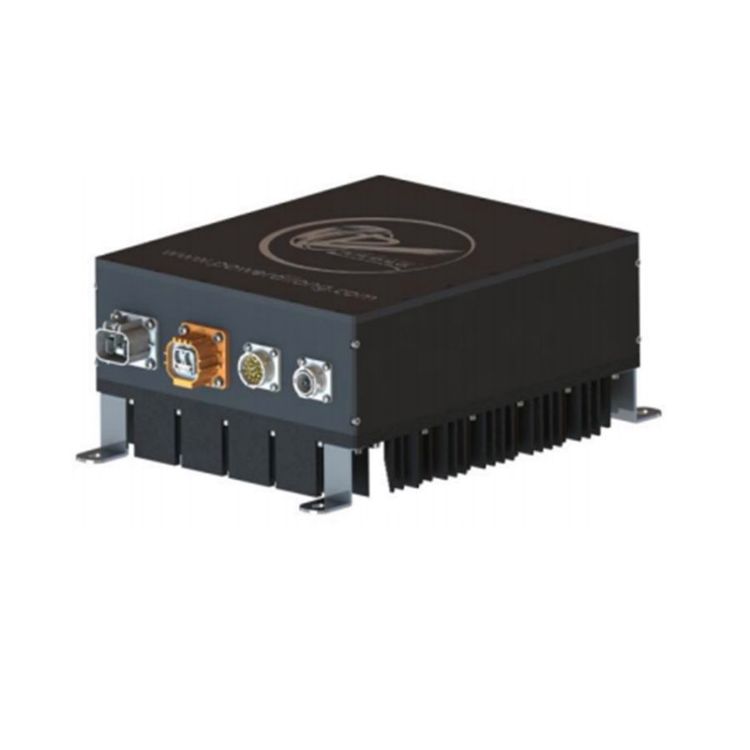

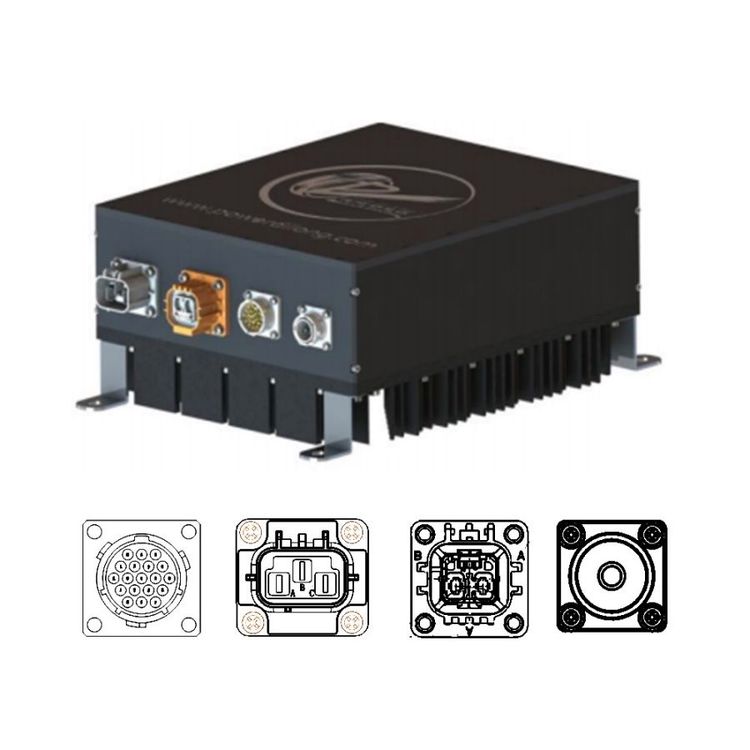

在新能源汽车充电系统中，用户常关注输出功率等显性参数，却容易忽视电路拓扑结构与防护设计的协同作用。迪龙6.6kW车载充电机采用金属外壳与特定电路设计，其性能表现实质上是电气架构与环境适应性的综合结果。

工作原理与核心结构解析
该产品采用PFC（功率因数校正）+LLC谐振变换的两级架构。前级PFC电路通过主动调整电流波形相位，将输入功率因数提升至接近1，减少电网谐波污染；后级LLC利用谐振腔的软开关特性降低开关损耗，这是实现≥94%效率的关键。金属外壳既作为散热通道又构成电磁屏蔽层，配合灌封工艺达成IP67防护等级。

技术差异如何影响实际应用
相比传统硬开关拓扑，LLC结构的谐振操作使MOSFET在零电压条件下导通/关断，显著降低高频开关损耗但需精确控制谐振点。金属壳体比塑料材质更利于热量传导却增加重量（9kg），这种取舍直接影响安装方式选择。CAN通讯协议虽增加布线复杂度但满足汽车级抗干扰要求。

应用场景与理解框架
评估此类产品需关注：1）连续工作时的温升曲线与散热设计匹配度 2）潮湿环境下密封件老化周期 3）车辆振动对磁性元件的影响 4）CAN总线负载率对通讯实时性的制约。对于出租车等高强度使用场景，建议额外考核散热冗余度而非单纯追求峰值效率。
