电动车电池连接全攻略，从四块到十二块的安装方法

随着电动车技术的不断进步，其电池配置也经历了从3块12安到如今4块、5块、6块乃至12块电池的演变。这一变化不仅意味着电动车行驶里程和速度的显著提升，更对电池的安装技术提出了更为严苛的挑战。正确的电池连接方式不仅关乎线路的耐用性，能有效预防火灾事故的发生，更是延长电池使用寿命的关键。接下来，我们将深入探讨电动车电池的几种常见连接方法。

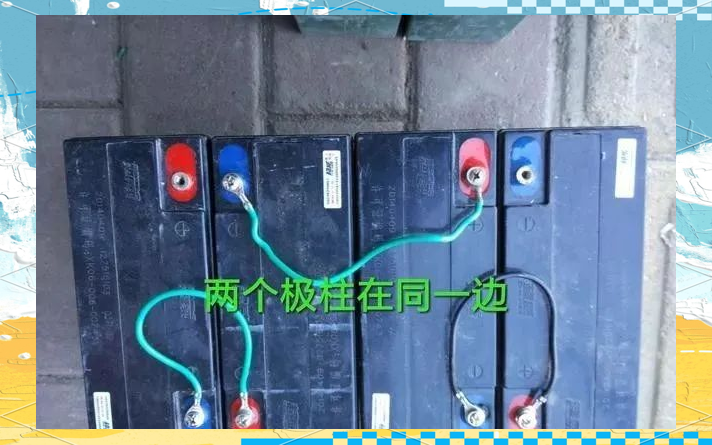

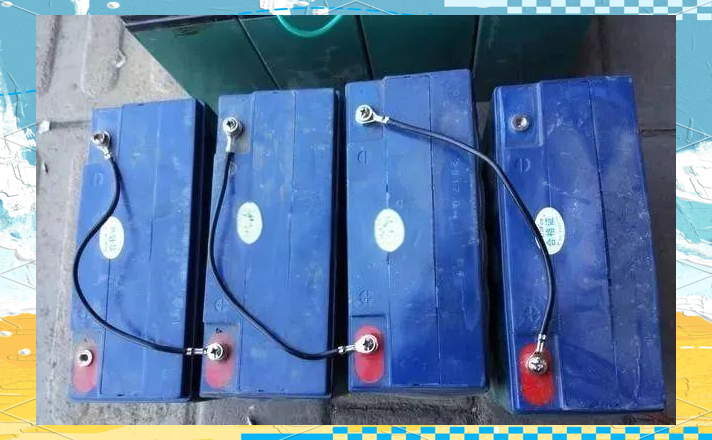

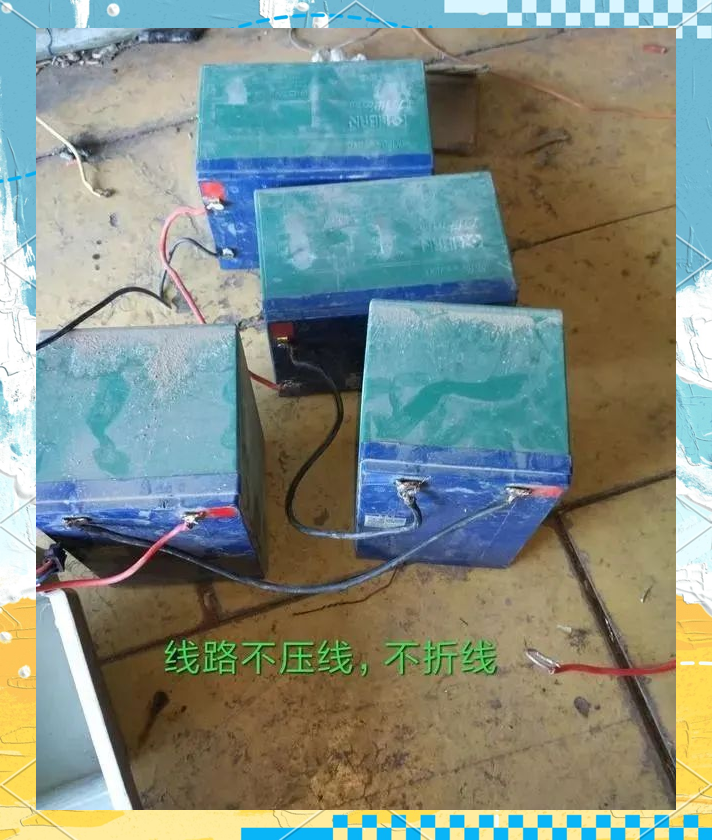

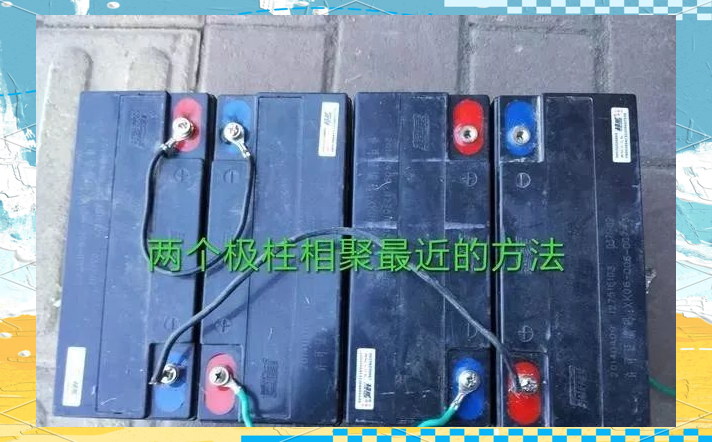

1. 四块电池的常见连接方式如下图所示，这种接线方式既节约了线路资源，又避免了线路的过度压迫。

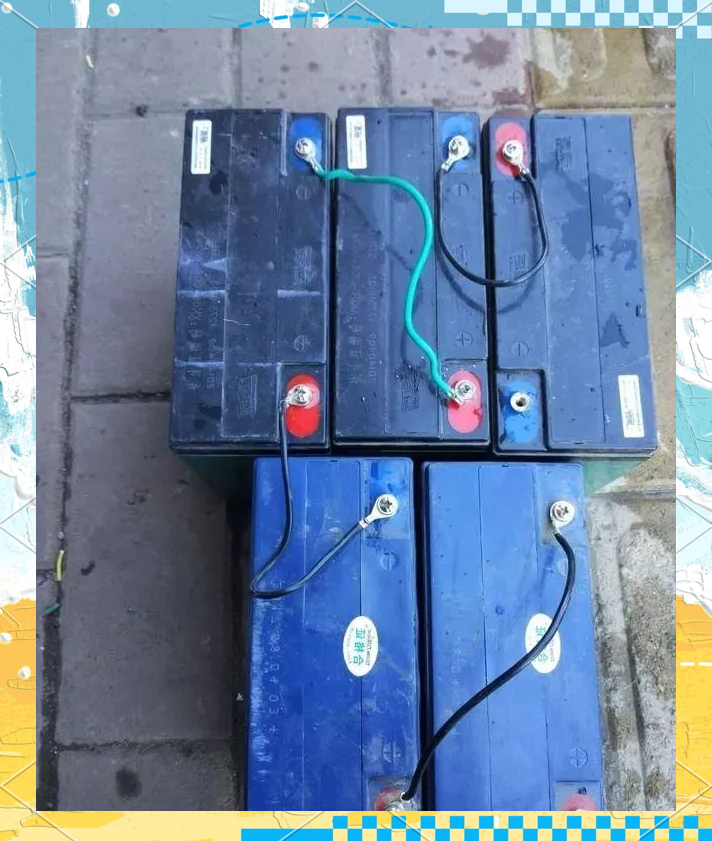

2. 五块电池的接线方式。

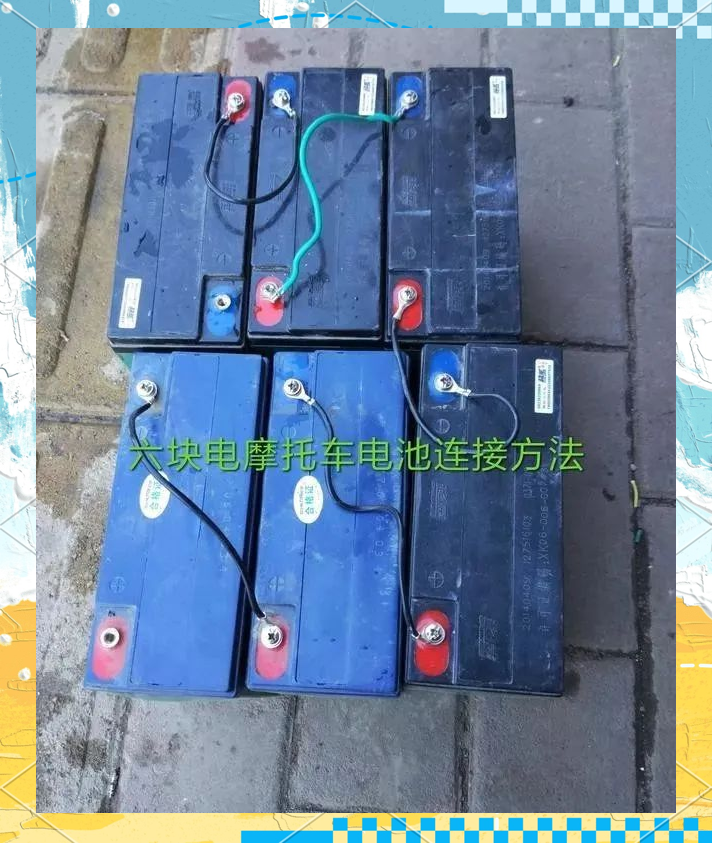

3. 六块电池的接线方式。

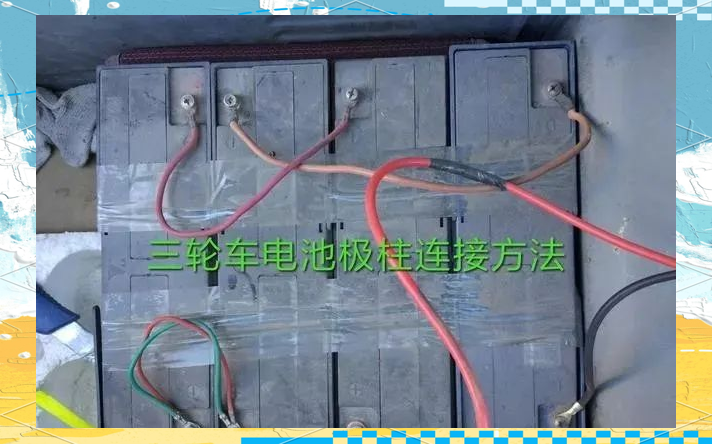

4. 三轮车两组电池的连接方式。

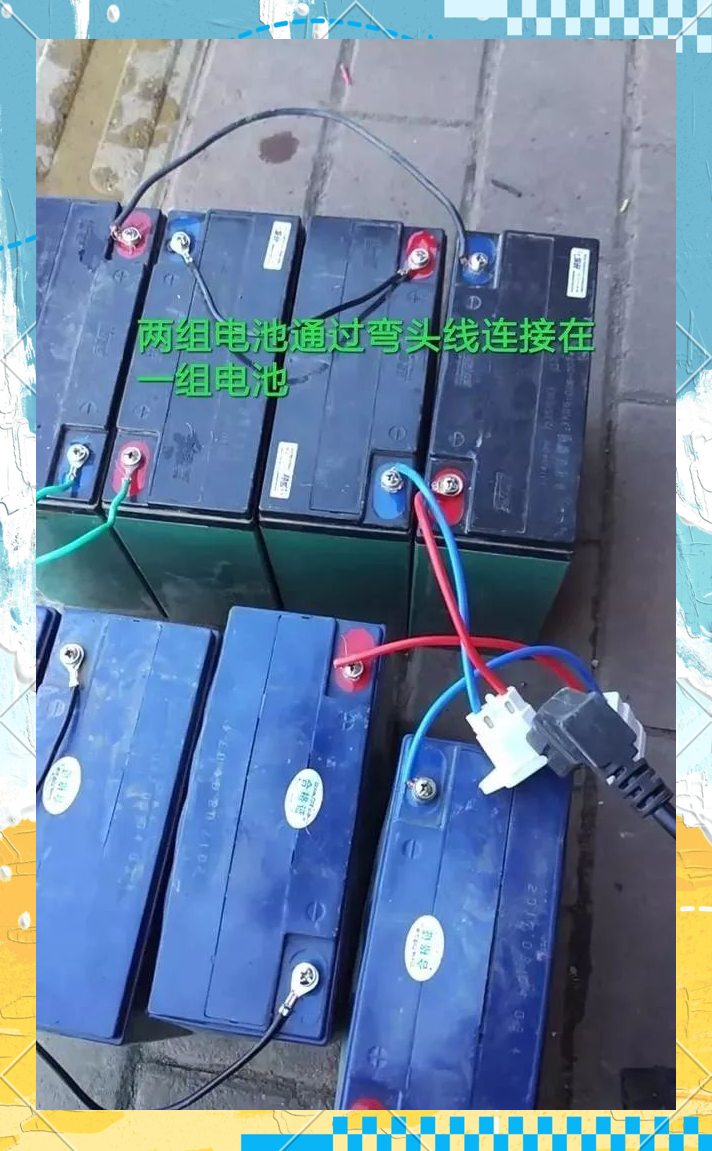

    为了确保电池的寿命，建议不要同时使用两组电池。当需要切换电池时，可以采用插头转换的方式，将两组电池分别接好，然后通过电动车的弯头线进行切换。

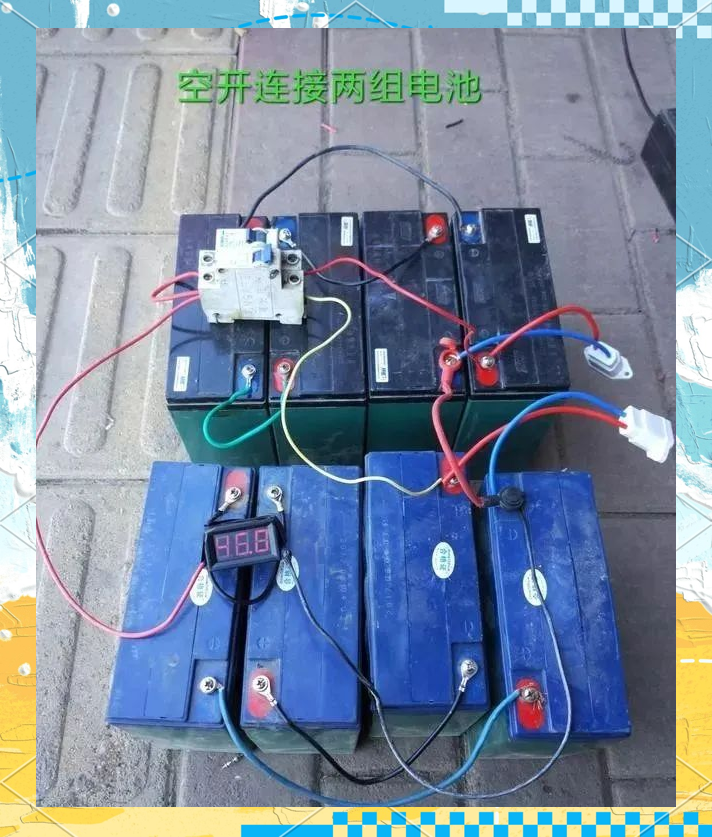

（2）空气开关切换法。将两组电池的正极分别接到两个空气开关的一端，同时确保两个负极通过导线相连后接到电动车的负极线。接着，将两个空气开关的另一端用导线相连，并接到电动车的正极线。在实际使用时，只需通过切换空气开关即可轻松更换电池。

5. 对于12块电池的连接，其原理与上述使用空气开关控制两组电池的接线方法相同。具体来说，就是将6块电池分为一组，然后通过两个空气开关来控制两组电池的切换。

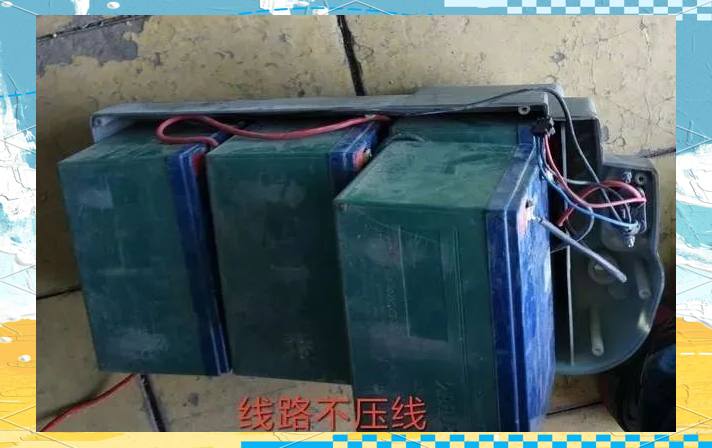

6. 电动自行车4812型电池的连接方法。首先，参照图一所示的导线连接方向，将电池逐一焊好。随后，采用图二所示的摆放方式，焊接最后三根线时，应确保不会压到之前的线路，从而节省电源线的使用。

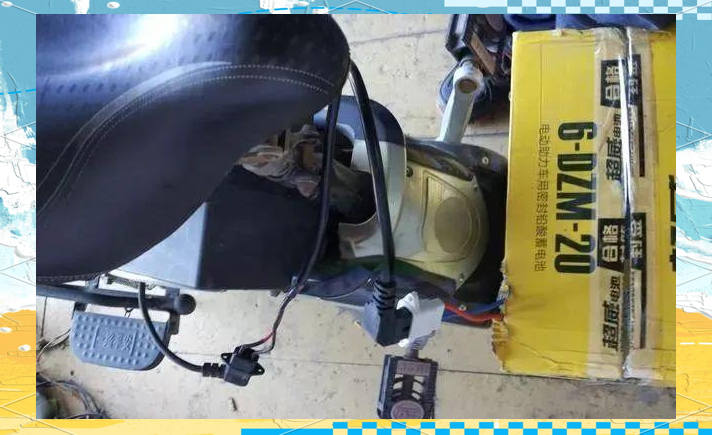

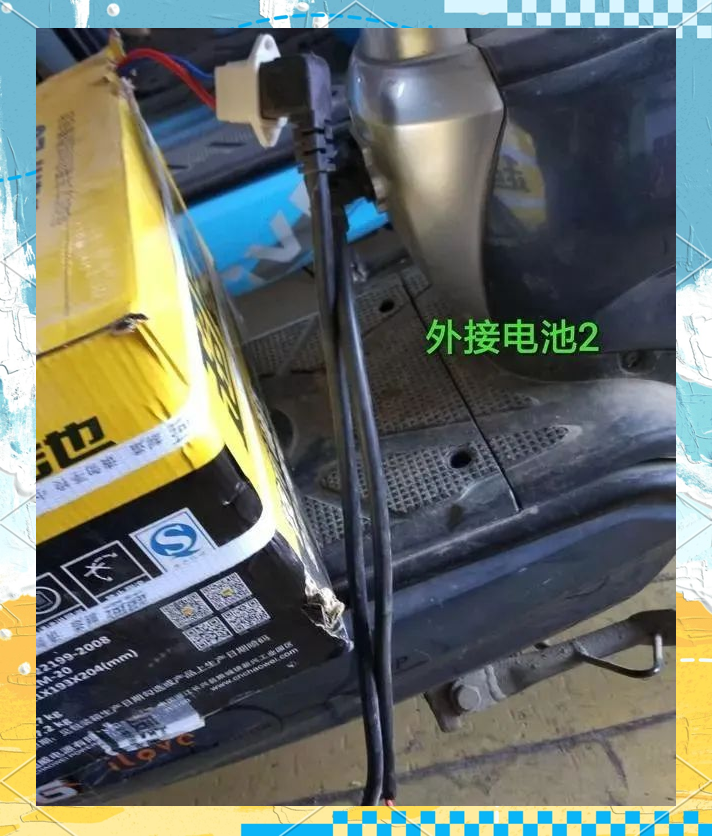

7. 电动车外接电池方法
（1）对于电动车自行车式外接，需要一根弯头线和电池插座。在连接时，确保红线与红线相连，黑线与黑线相连，以实现电池的正确供电。

（2）对于电动摩托款式，同样需要两根弯头线。在连接时，也需确保红线与红线相连，黑线与黑线相连，以确保电池的正常供电。

合理的电池连接布局不仅能减少故障的发生，还能有效防止线路间的磨损，降低火灾风险，并延长电池的使用寿命。通过优化电池连接布局，我们可以确保电池系统的稳定性和安全性，为客户带来更加顺畅无阻的使用体验。
