发动机传感器：种类繁多，功能各异
柴油发动机的传感器种类繁多，各有其独特功能。这些传感器大致可分为压力传感器、温度传感器以及速度与位置传感器三大类，细分下来，其类型多达十余种。接下来，我们将深入探讨柴油发动机上的各类传感器。

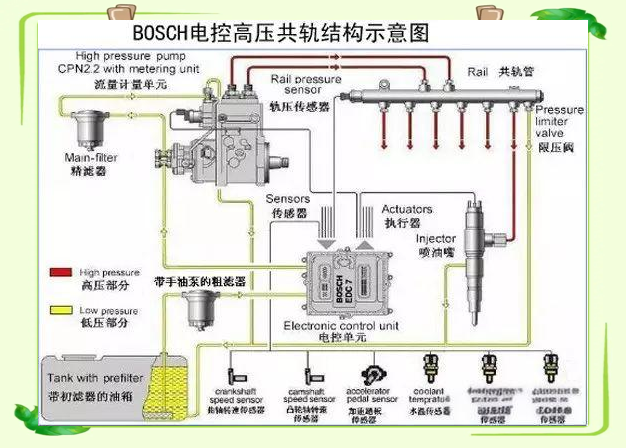

博世电控高压共轨系统涵盖了多种传感器，包括机油压力和温度传感器、进气温度传感器、冷却液温度传感器等，以及燃油压力和温度传感器、发动机转速传感器等。这些传感器共同监测发动机的各项参数，确保其稳定运行。接下来，我们将详细介绍其中一些关键的传感器，如曲轴转速传感器，它是大多数电控柴油机不可或缺的组成部分。

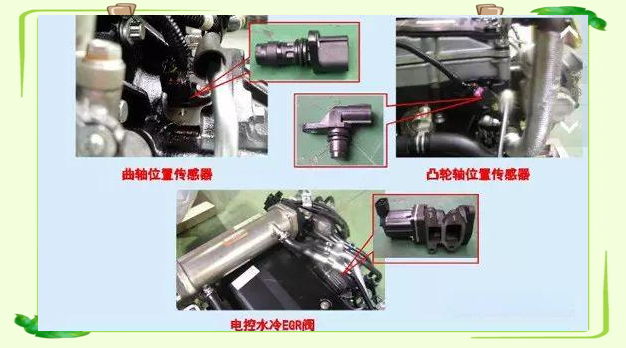

以下例图展示了五十铃4HK1系列发动机的几个关键传感器：
首先是曲轴转速传感器，它采用磁脉冲式结构，主要负责采集柴油机的转速信号，供ECU计算循环供油量之需。同时，它还能提供曲轴位置信号，确保ECU能对喷油正时进行精准控制。此外，还有一个辅助转速传感器，它被用于计算曲轴转角，辅助判缸。这些传感器分别安装在飞轮壳上和供给泵上。
接着是凸轮轴位置传感器，其结构以磁绕组方式呈现。每当凸轮轴旋转一圈，它就会向ECU发送一个信号，从而帮助ECU判断哪个气缸的活塞正处于压缩行程上止点。该传感器通常安装在凸轮轴的前端。
最后要介绍的是共轨压力传感器，尽管其具体结构和功能未在图中详细展示，但它在电控高压共轨系统中扮演着至关重要的角色。
结构：采用压阻式设计，具备1KHz的高频响应，其测量范围涵盖0至200Mpa。
功用：该传感器主要负责实时监测共轨管内的实际压力信号，并将这些数据实时反馈至ECU，以实现对油压的精准增减调节。
安装位置：直接安装在共轨管上，确保能够准确感知共轨管内的压力变化。
此外，还有冷却液传感器，其具体结构和功能将根据实际需求进行详细介绍。

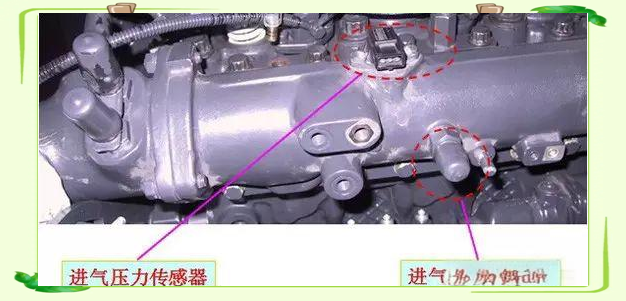

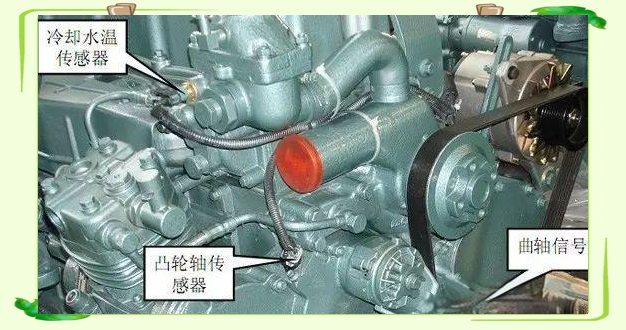

上图展示了玉柴6J发动机系列，其中包含的进气压力传感器，其结构为负温度系数的热敏电阻，工作温度范围在40-130°C之间。该传感器的主要功能是测量发动机冷却液的温度，进而实现对燃油喷射量的精确控制。传感器的安装位置位于节温体上，以确保能够实时感知发动机的冷却液温度变化。
结构：采用半导体压敏电阻式压力传感体。
功用：该传感器主要用于计算空气量，通过与热敏电阻的协同作用，实现对空燃比和负温度系数的精确测量，进而进一步优化燃油喷射量的控制。
安装位置：传感器被安装在进气歧管上，这样能够实时监测和感知发动机进气量的变化。
接下来，我们再来看看燃油温度传感器。

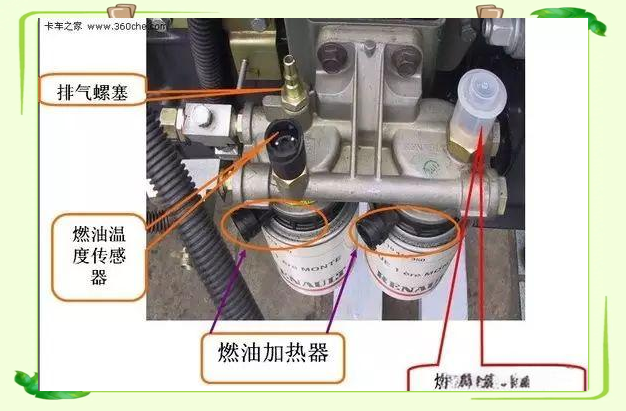

应用于东风车型发动机上的燃油温度传感器，其结构采用负温度系数的热敏电阻，工作温度范围为-40至130°C。该传感器的主要功能是向发动机控制单元提供燃油温度的实时信号，通常安装在第二级燃油滤清器的盖内。通过监测燃油温度的变化，发动机控制单元能够相应地调整喷油量，以适应燃油因温度升高而导致的密度变化。此外，机油温度传感器也是车辆发动机控制系统中的重要组成部分。
结构：采用负温度系数的热敏电阻
功用：负责向发动机控制单元传递机油温度信息，尤其在低温环境下显得尤为重要。
位置：主机油管上
结语：随着电喷柴油机的日益普及，柴油发动机的电控系统功能愈发强大。而传感器，作为发动机的“感知器官”，无时无刻不在监测着发动机的工作状态。因此，我们切不可因它们的渺小而忽视它们在发动机系统中的关键作用。
