电动汽车的直驱系统结构与原理详解

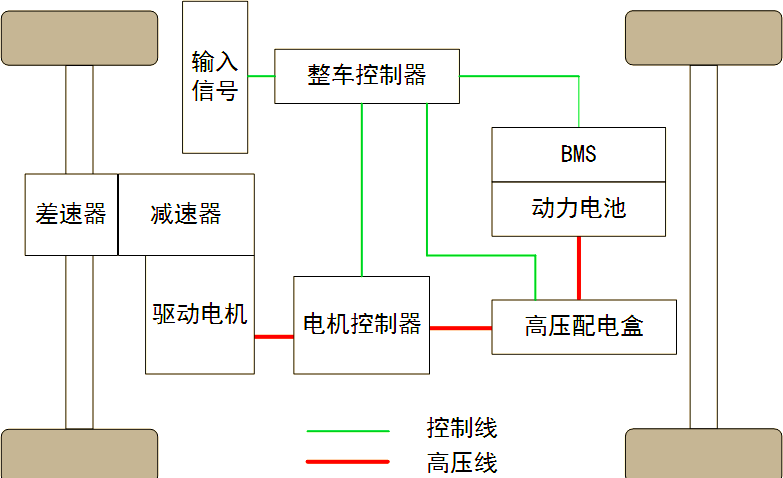

电动汽车的直驱系统以其结构简洁、传动高效而著称。其结构主要包括电动机、控制器以及车轮等关键部件。在直驱系统中，电动机直接与车轮相连，通过控制器进行精确控制，实现电动机对车轮的直接驱动。这种驱动方式无需经过传统的变速器和传动轴等复杂传动部件，从而简化了整个传动系统，提高了传动效率。同时，由于电动机的响应速度快、平顺性好，使得电动汽车在行驶过程中能够提供更加平稳、高效的动力输出。

1）驱动电机：

直驱系统的关键组件，负责将电能高效转化为机械能，推动车轮旋转。其中，永磁同步电机因其在性能和效率上的优势，已成为主流的驱动电机选择。

2）固定速比减速器：

为了满足车轮的转速和扭矩需求，直驱系统通常会配备固定速比减速器，对电机输出进行减速和扭矩放大。传动轴或电驱桥结构可实现电机与减速器的连接，确保扭矩顺畅传递。

3）差速器：

在单电机直驱系统中，差速器不可或缺，它负责在转弯时调节两侧车轮的转速差异。

4）车轮：

车轮作为直驱系统的最终执行元件，通过轮胎与地面的摩擦力驱动车辆行驶。

1）电能输入：

电动汽车的能量起点是动力电池，它提供直流电给电机控制器。

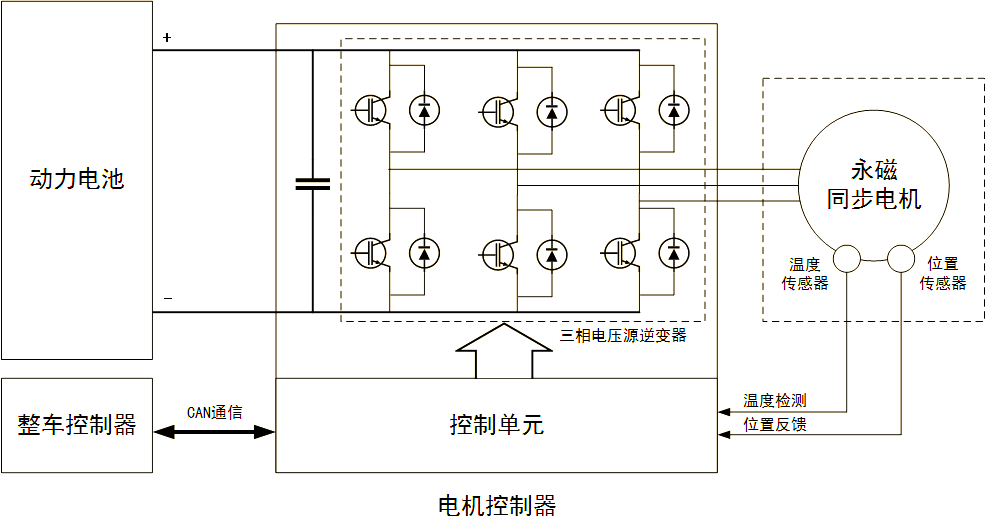

2）电机控制原理：

电机控制是直驱系统的核心，涉及驱动、速度、方向和回馈四个方面的控制。
a、驱动控制：
电机控制器根据需求，通过三相电压源逆变器将高压直流电转换为三相交流电，为驱动电机提供动力，推动汽车行驶。
b、速度控制：
电机控制器通过PWM技术调整逆变器输出的电压和频率，从而实现对电机转速和转矩的精准控制，达到调速目的。
c、方向控制：
通过改变逆变器中IGBT的导通顺序，可以调整输出三相交流电的相序，实现电机的正反转，进而改变汽车行驶方向。
d、回馈控制：
在滑行或制动时，驱动电机可作发电机使用，产生反向扭矩。该反向扭矩经逆变器转换为高压直流电，再反馈回动力电池，实现能量回馈。

3）动力传递：

在单电机直驱系统中，电机输出的动力经过固定速比减速器和差速器的传递，最终作用于车轮。

4）车轮转动：

车轮受到电机的驱动力后开始旋转，从而带动汽车前进或后退。

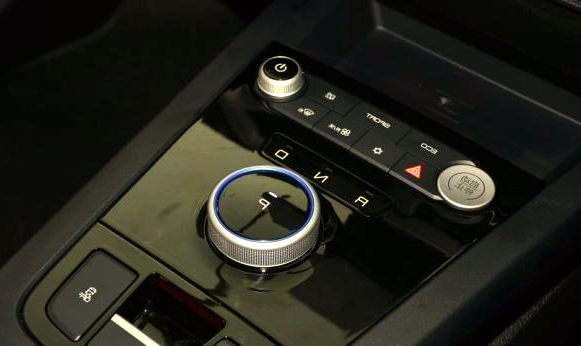

2）旋钮式换挡机构

在电动汽车中，旋钮换挡器作为一种便捷的换挡方式，正逐渐受到欢迎。其设计理念是将传统的换挡杆简化为一枚旋钮，通过旋转和推拉等动作，实现不同驾驶模式的切换。这种设计不仅节省了空间，更增添了驾驶的便捷性。

3）怀挡换挡机构

怀挡换挡器，作为一种独特的换挡方式，在电动汽车领域也备受瞩目。其设计特点在于将换挡机构巧妙地融入了中控台的设计中，使得整个驾驶空间更为简洁宽敞。通过轻拨或轻推等方式，即可轻松实现不同驾驶模式的切换，为驾驶者带来了前所未有的便捷体验。

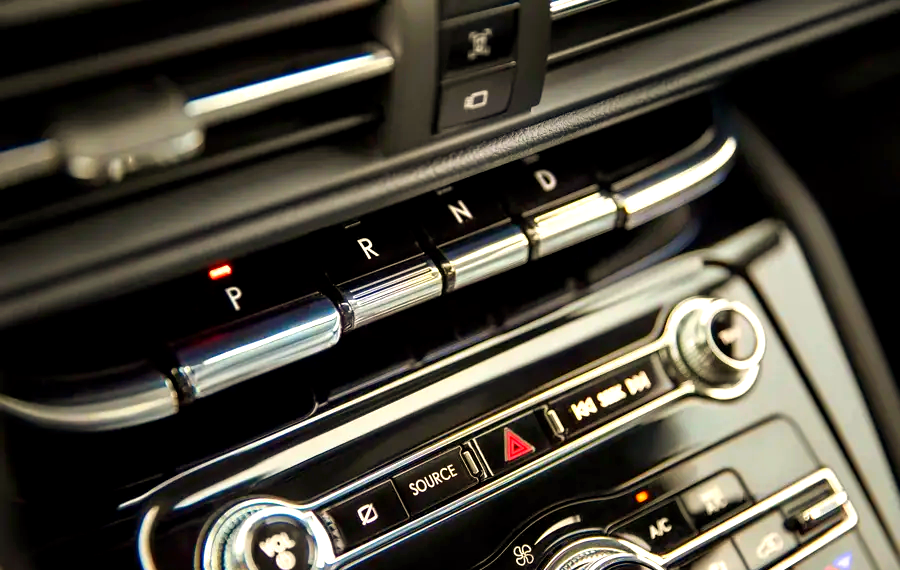

4）按键式换挡机构

按键式换挡器，是电动汽车中另一种创新的换挡方式。其设计特点在于通过按键操作来切换驾驶模式，无需繁琐的机械操作。这种换挡机构不仅简化了驾驶过程，更增添了驾驶的科技感。

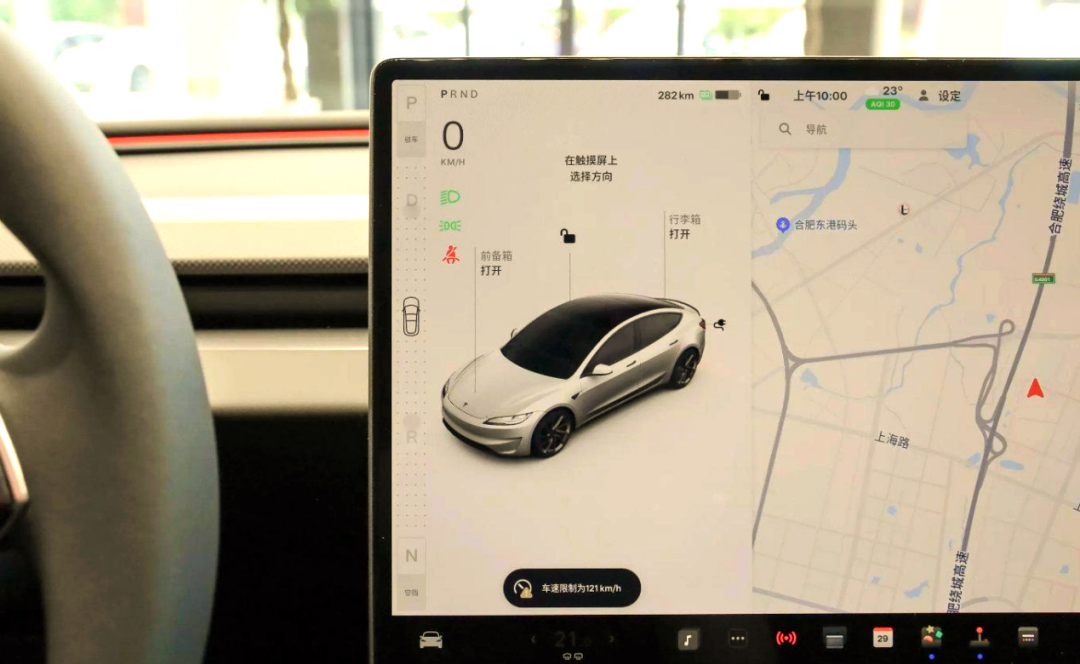

5）触摸屏换挡机构

触摸屏换挡器，是电动汽车换挡技术的又一创新。它摒弃了传统的机械换挡方式，通过触摸屏操作即可轻松切换驾驶模式。这种换挡机构不仅让驾驶过程更为便捷，同时也为驾驶者带来了全新的科技体验。

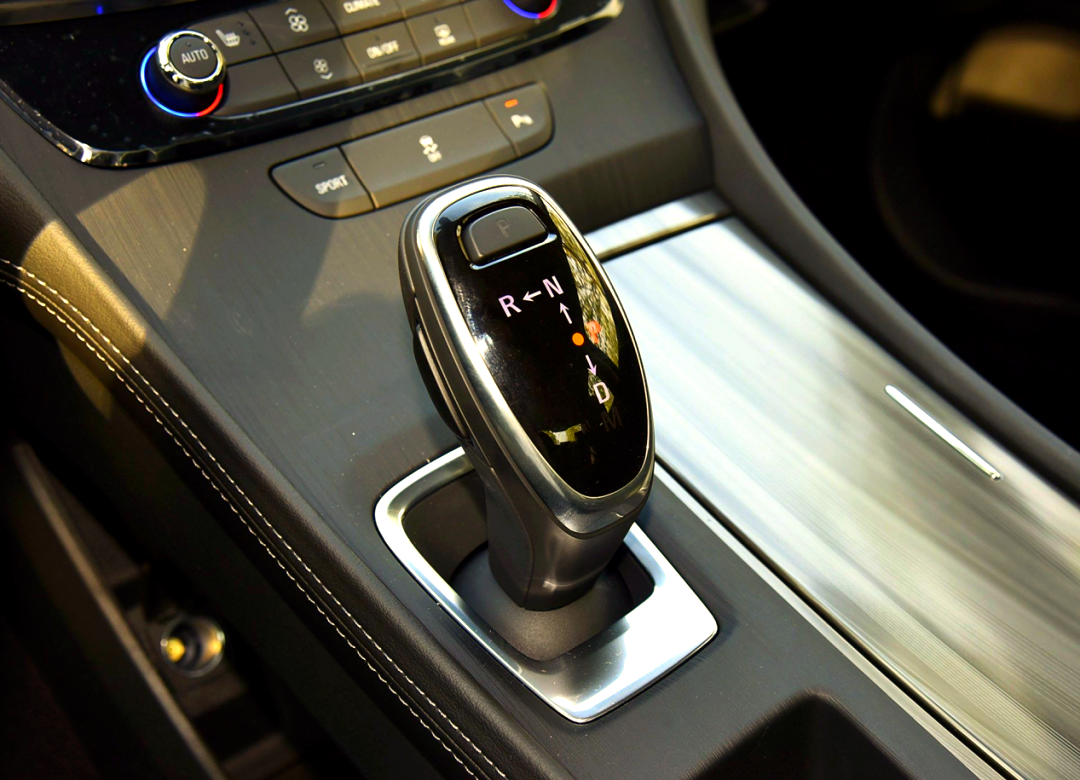

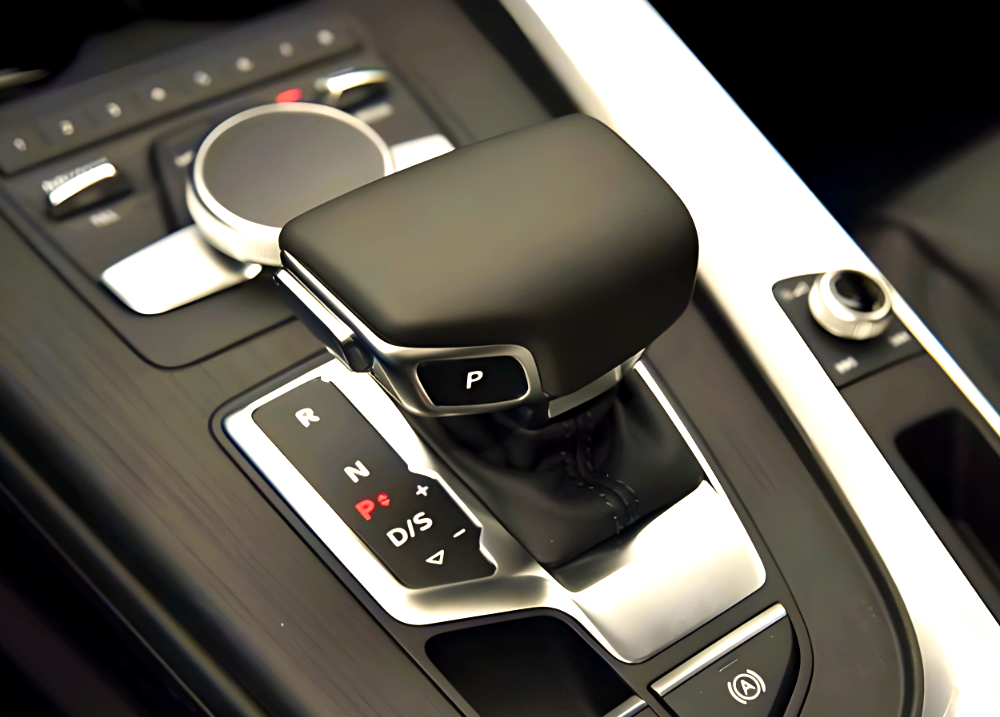

档位器的信号输出方式

档位器的类型多种多样，但其信号输出方式通常可分为CAN控制和硬线控制两种。接下来，我们将详细介绍这两种方式的工作原理。

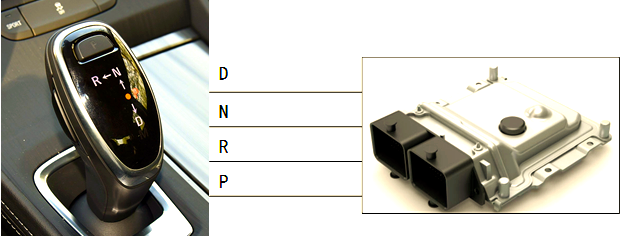

1）硬线控制档位器

在硬线控制档位器中，当驾驶员进行换挡操作时，档位器内部的传感器或开关会捕捉到这一动作，并将其转化为相应的电信号。这些电信号以高电平或低电平的形式，通过硬线线束传输至VCU（车辆控制单元）。VCU在接收到这些硬线信号后，会进行判断，确认当前档位信号的有效性，并将其作为档位控制的重要输入信号。

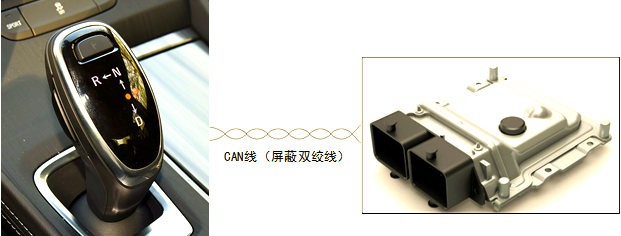

硬线信号通过物理线路直接传输，具备稳定的传输特性和高可靠性。然而，其缺点在于需要增加控制器硬件接口及线束的数量。相比之下，CAN控档位器则通过内部的CAN通信模块将换挡信号编码为CAN报文，再经由CAN总线发送至VCU。VCU在接收到这些报文后，会进行相应的解码与处理，以此作为档位控制逻辑的重要输入。

与硬线信号相比，CAN信号在传输方面展现出了显著的优势。其传输速度更快，传输距离更远，同时具备强大的抗干扰能力。此外，CAN总线采用多主节点工作模式，使得多个控制器能够实时进行通信和数据共享，从而大大提升了车辆的整体控制效率和可靠性。然而，在强电磁干扰环境下，若CAN总线及高压线束的屏蔽和防护措施不到位，可能会导致CAN信号出现错误或丢失的情况。

接下来，我们谈谈档位器的档位值。通常，档位器包括D挡（前进挡）、N挡（空挡）、R挡（倒挡）和P挡（驻车挡）四个基本档位。值得注意的是，某些电动车的换挡器可能会省略P挡，仅保留D挡、N挡和R挡，以满足其特定的驾驶需求。同时，也有一些电动车换挡器会增加S挡（运动挡），以提供更加丰富的驾驶体验。

0电动汽车直驱档位切换控制方法

停车档位切换

在一般情况下，驾驶员会在停车时进行挂挡或退档操作。以下是停车档位切换的条件和基本流程：

1）车辆上电后，档位器会发送当前所处的档位信号给VCU（车辆控制器单元）。
2）VCU在接收到档位信号后，会进行判断。如果同时有两个或以上的档位信号有效，或者没有有效的档位信号，那么系统会判定为档位故障。
3）在确认无档位故障的情况下，VCU会初始化实际档位值为N挡。
4）VCU会根据以下条件进行换挡逻辑的判定：
a、车辆必须完成上电并处于Ready状态。
b、制动踏板信号必须有效。
c、车速必须小于3km/h。

在此基础上，VCU会根据档位信号的变化，如从N挡变为D挡或R挡，来实际切换档位。同时，如果当前档位是D挡或R挡，当检测到档位信号变为N挡时，实际档位也会相应地切换为N挡。
行车档位切换
在行车过程中，驾驶员可能会误触换挡器，导致当前档位与驾驶员的驾驶意图不一致。为了解决这一问题，我们需要设计行车状态下的档位切换条件及流程。具体来说，当车速大于10km/h且当前档位为D挡时，若检测到档位信号变为N挡或R挡，则实际档位应切换为N挡。同样地，若当前档位为R挡且检测到档位信号变为N挡或D挡，实际档位也应切换为N挡。此外，在行车状态下（车速大于10km/h）且当前档位为N挡时，允许驾驶员在不踩制动踏板的情况下切换档位。当检测到档位变为D挡或R挡时，实际档位将相应地切换为D挡或R挡。这样的设计旨在确保驾驶员在行车过程中误触档位器导致档位回N挡后，能够轻松地将档位切换回D挡或R挡，从而避免因强制踩制动才能切换档位而引发的安全隐患。
换挡失败提示

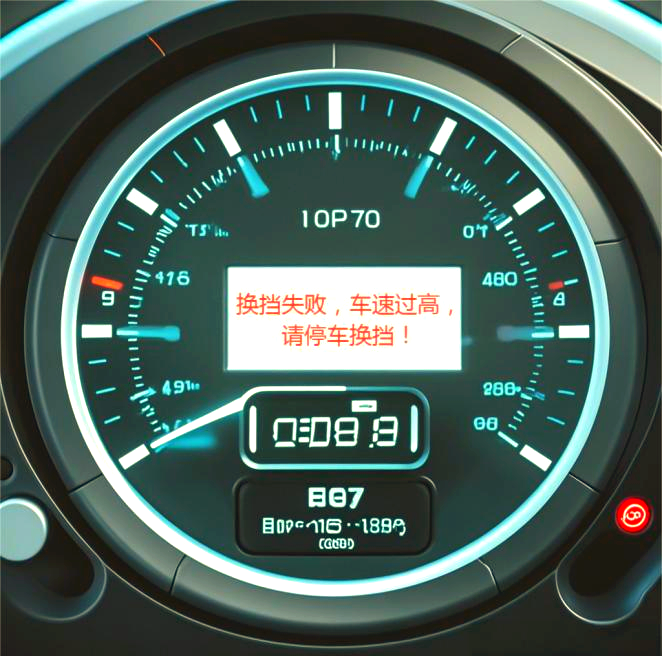

为了进一步增强驾驶的安全性，许多电动汽车还配备了换挡失败提示功能。当驾驶员尝试切换档位，但当前条件并不满足换挡要求时，系统会通过CAN信号向仪表发送相应的换挡失败标志位。仪表接收到这一信息后，会立即显示换挡失败的提示，为驾驶员提供明确的换挡指导。例如，在车速处于3-10km/h的范围内，若检测到档位信号从N挡切换至D挡或R挡，系统会发送换挡失败标志位1，仪表则相应地提示“换挡失败，车速过高，请停车换挡”。这样的设计旨在帮助驾驶员在不适宜换挡的情况下避免误操作，确保驾驶的安全与顺畅。

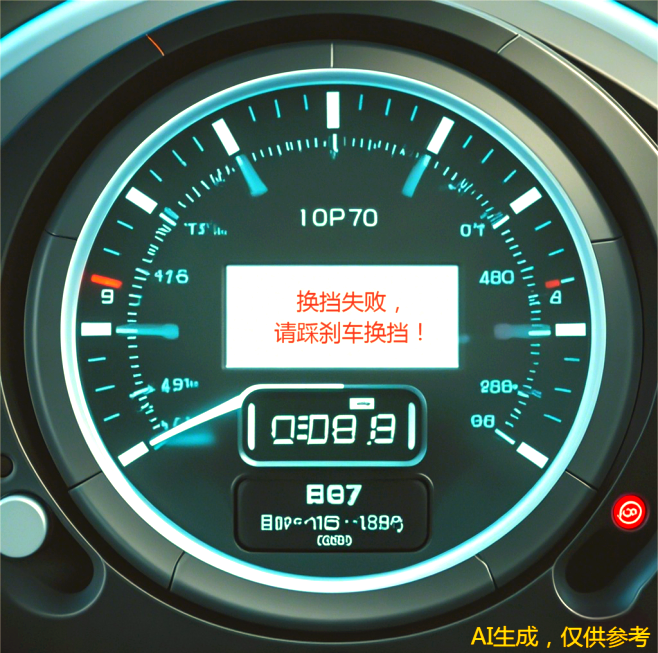

b、换挡失败，请踩刹车换挡：
在停车状态下，若未踩刹车而检测到档位信号从空挡（N）切换至前进挡（D）或倒挡（R），系统会发送换挡失败标志位2。仪表接收到此信息后，会显示“换挡失败，请踩刹车换挡”的提示，以提醒驾驶员在换挡前必须先踩下刹车。这一设计旨在确保在停车起步时，驾驶员能够遵循正确的操作步骤，保障驾驶的安全性。

0档位与扭矩控制实现过程

在VCU完成档位切换后，它会根据当前的输入信号状态，向MCU发送使能指令以及需求扭矩指令，这些指令适用于驱动状态和滑行制动回馈状态。最终，VCU发出的档位和扭矩指令会由电机控制器执行，以实现控制扭矩的输出。

驱动状态下的扭矩控制原理

当车辆的实际档位处于D挡或R挡时，VCU会结合油门踏板的开度值、相应的扭矩MAP以及限速条件等，来计算所需的驱动扭矩。随后，VCU将当前的档位信号和驱动需求扭矩一同发送至电机控制器。电机控制器的控制单元会进一步操控三相电压源逆变器，输出适宜的交变三相电，从而确保电机能够按照VCU的扭矩指令进行输出。
滑行回馈状态下的扭矩控制原理
在D挡滑行回馈模式下，当车速超过预设值且VCU未检测到油门或制动信号时，系统会进入滑行回馈状态。此时，VCU会依据滑行回馈扭矩MAP来计算所需的回馈扭矩，并将当前档位信号和回馈需求扭矩一同发送给电机控制器。电机控制器的控制单元会进一步操控IGBT，以输出适当的三相交变电流，从而确保电机能够按照VCU的指令输出相应的扭矩。
制动回馈状态下的扭矩控制原理
在D挡制动回馈模式下，当车速超过预设值且VCU检测到制动信号时，系统会进入制动回馈状态。此时，VCU会参照制动回馈扭矩MAP来计算所需的回馈扭矩，同时将当前档位信号和回馈需求扭矩传递给电机控制器。电机控制器的控制单元会通过操控三相电压源逆变器，输出适当的三相交变电流，以确保电机能够遵循VCU的指令，输出相应的扭矩。

0总 结

本文详细阐述了电动汽车直驱系统的构成及其工作机制，探讨了换挡器的类型与工作原理，解析了单档直驱档位的切换控制策略，并深入剖析了档位与扭矩控制的实施流程。通过阅读本文，读者将对电动汽车的换挡及驱动原理有一个基础而全面的了解。
