发动机的活塞，作为其核心组件之一，与活塞环、活塞销等部件共同构成活塞组。这一组件再与气缸盖等其他部件一起，打造出燃烧室，承受燃气产生的巨大压力。通过活塞销和连杆的巧妙连接，活塞将燃气作用力转化为曲轴的动力，从而确保内燃发动机的顺畅运行。

活塞运动细节图

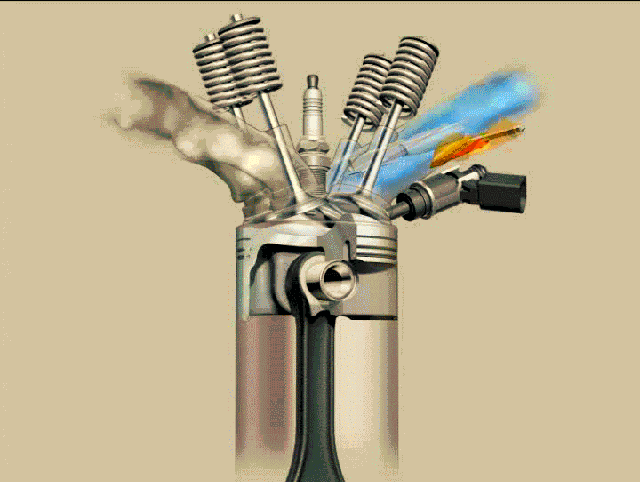

四冲程发动机工作动图

接下来，我们进一步了解四冲程发动机的工作原理。在发动机中，活塞扮演着至关重要的角色，其结构对发动机的性能有着直接影响。通常，活塞被设计成圆柱形，但具体的构造会因发动机的工作条件和需求而有所不同。一般来说，活塞可分为顶部、头部和裙部三个关键部分。

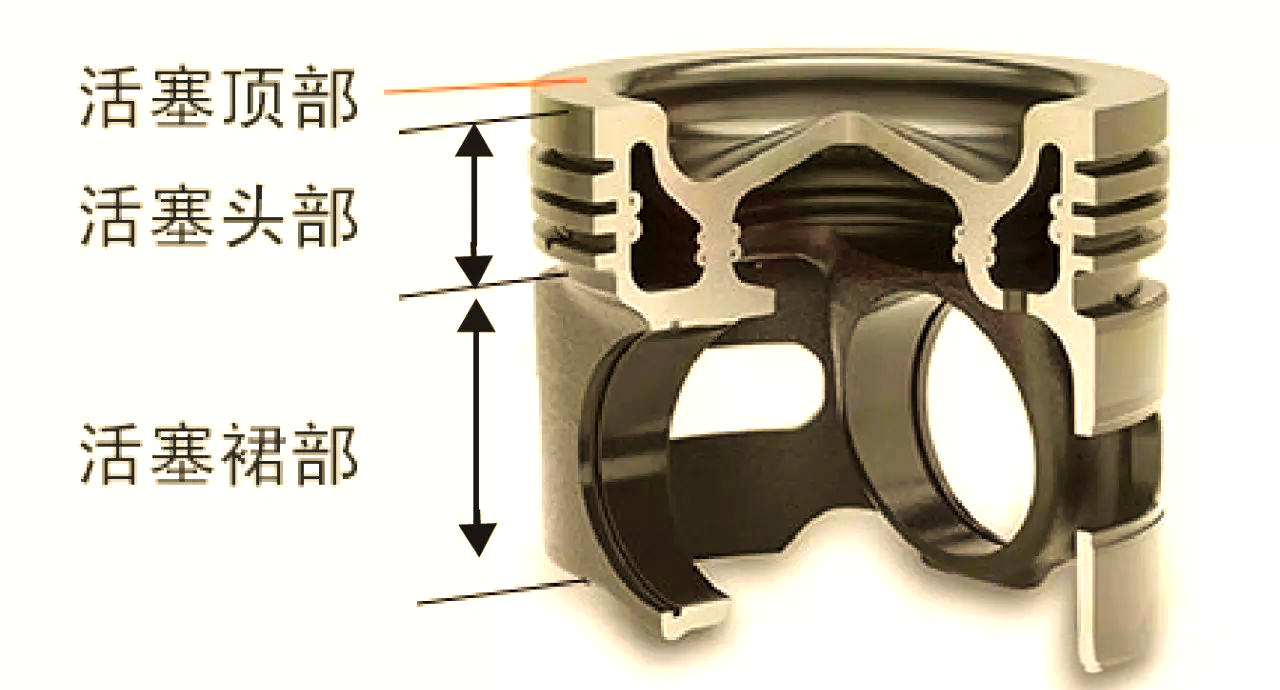

活塞结构图

活塞的顶部，作为燃烧室的核心组成部分，其形状会依据所选的燃烧室类型而有所不同。在汽油机中，平顶活塞被广泛采用，因其吸热面积相对较小。而柴油机的活塞顶部则常设计有各种凹坑，这些凹坑的形状、位置和大小都必须与柴油机的混合气形成和燃烧需求相契合。

活塞的头部，从活塞顶延伸至最下方的活塞环槽，是承受气体压力、防止漏气以及传递热量的关键部位。此处还切有若干环槽，用于安置活塞环。汽油机的活塞顶通常采用平顶或凹顶设计，旨在优化燃烧室的结构。

而活塞的裙部，即活塞环槽以下的部分，发挥着保持活塞在往复运动中垂直姿态的作用，也就是其导向功能。

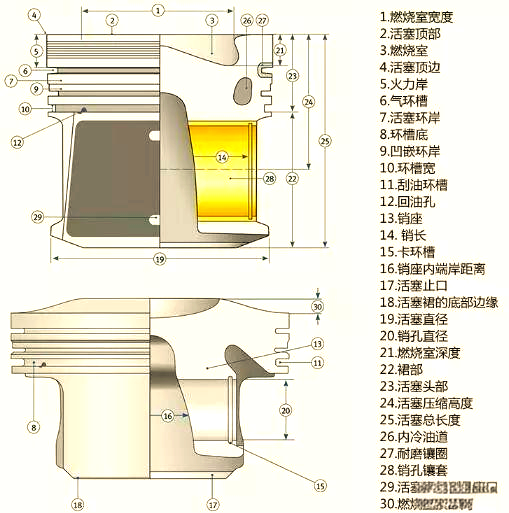

FM活塞结构详解

内燃机活塞的分类

内燃机活塞，作为发动机的核心部件之一，其结构直接影响到发动机的性能和寿命。根据不同的分类标准，活塞可以分为多种类型。常见的分类方式包括按照顶部形状、裙部形状以及应用领域等进行划分。

首先，按照活塞顶部的形状来分类，可以分为平顶活塞、凹顶活塞和凸顶活塞等。平顶活塞顶部平坦，适用于汽油机，能有效减小吸热面积；凹顶活塞则常用于柴油机，其顶部设计有凹坑，与柴油机的混合气形成和燃烧需求相契合。凸顶活塞则多用于某些特殊类型的发动机中。

其次，根据裙部的形状，活塞又可以分为桶形活塞和椭圆形活塞等。桶形活塞的裙部较直，导向性较好；而椭圆形活塞的裙部呈椭圆形，能在一定程度上减轻摩擦损失。

此外，内燃机活塞还可以根据其应用领域进行分类。例如，汽车发动机中使用的活塞与船舶发动机或工业发动机中使用的活塞在结构上可能有所不同，以满足各自特定的性能需求。

综上所述，内燃机活塞的分类方式多种多样，每种类型的活塞都有其独特的应用场景和优势。了解不同类型活塞的结构特点对于优化发动机性能、提高燃油经济性以及降低排放具有重要意义。

内燃机活塞的多样化分类

内燃机活塞的分类方式多种多样，不仅可以根据使用的燃料进行区分，例如汽油机活塞、柴油机活塞以及天燃气活塞，还可以根据制造材料进行划分，如铸铁活塞、钢活塞、铝合金活塞及组合活塞。此外，制造工艺和用途也是分类的重要依据。按制造毛坯的工艺，活塞可分为重力铸造活塞、挤压铸造活塞和锻造活塞；而按工作状况来分，则可分为非增压活塞和增压活塞两大类。同时，根据不同的用途，活塞还可以进一步细分为轿车活塞、卡车活塞、摩托车活塞、船用活塞、坦克活塞、拖拉机活塞等。在安装和使用内燃机活塞时，需要注意的事项包括确保安装前各项准备工作的到位，以确保活塞能够正常发挥其作用。
内燃机活塞的安装与使用注意事项
在安装和使用内燃机活塞时，需要遵循一系列的步骤和准则，以确保活塞能够顺畅地发挥其功能。这些注意事项包括：

1. 检查缸套内孔表面：在安装前，必须仔细检查缸套内孔表面是否有拉伤痕迹，并彻底清理积炭。同时，也要检查连杆是否出现弯曲或变形。

2. 检查空气滤清器和冷却系统：确保空气滤清器清洁，以保证发动机能够吸入纯净的空气。此外，还要检查冷却系统是否正常运行，以防止发动机过热。

3. 检查发动机紧固件：对发动机的相关紧固件进行仔细检查，确保它们处于良好的工作状态，没有松动或脱落的情况。

4. 测量活塞与缸套间隙：按照原机的配合间隙标准，精确测量活塞与缸套之间的间隙。对于裙部喷涂石墨的活塞，在确定装配间隙时，需要减去石墨的厚度。

5. 调整活塞环开口位置：确保活塞环的开口位置符合标准要求，以保证活塞环能够顺畅地工作。

6. 检查活塞环转动自如：用手轻轻转动活塞环，确保其转动自如，没有卡滞现象。这有助于确保活塞在运行过程中的顺畅性。

7. 注意石墨活塞的清洗：对于裙部喷涂石墨的活塞，必须小心清洗，避免使用腐蚀性溶液，以防损伤石墨涂层。

8. 轻拿轻放，避免碰伤：在安装过程中，应轻拿轻放活塞，严禁碰撞或摔落，以防活塞受损。

遵循这些注意事项，将有助于确保内燃机活塞能够正常、高效地工作，延长其使用寿命。
1、在安装前，需在活塞环、缸套、活塞销、连杆或铜套的内孔表面均匀涂抹一层清洁的润滑油，以确保各部件的顺畅运行。

2、将活塞顶部的朝前“箭头”标记与连杆杆身上的朝前“浇铸”标记（箭头B）进行对准，确保安装方向正确。

3、对于涂有机油的活塞销，应使用大拇指轻轻压入活塞销孔和连杆铜套中。安装后，要确保活塞销与铜套的配合间隙控制在0.003～0.008mm范围内。可以通过手晃动活塞销与销孔铜套，若无间隙感，且活塞销垂直向下时不会从销孔或铜套中滑出，则说明安装合格（注意铜套与连杆油孔的对正）。

4、在安装活塞销时，需根据连接方式的不同进行操作。对于全浮动式连接，应将活塞销压入活塞销孔及连杆小孔中，并装好弹簧销夹。若采用加热方式安装，可将活塞放入热水或热油中加热后，迅速将销装入。

半浮动式连接方式下，应先将活塞销压入活塞销孔中，随后使用销紧螺钉将连杆与活塞销紧密连接，以确保活塞、连杆和气缸套的中心线保持一致。在安装过程中，可以选择先对连杆小头进行加热，然后再迅速将销装入，这样能够更顺利地完成安装。

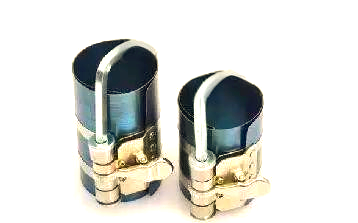

5、在安装活塞环时，应使用专用的活塞环压缩器工具，确保活塞环被充分压缩至气缸直径。接着，将活塞顶部的“箭头或朝前标记”对准发动机的前端，然后轻轻地将活塞推入气缸内，注意避免使用手锤等工具进行强烈敲击。

6、在更换活塞组件时，应确保同时更换一组，且这一组活塞组件必须源自同一品牌，以保证其兼容性和性能的一致性。
7、在安装活塞组件时，务必小心谨慎，确保活塞不会受到任何碰伤。
1、必须使用符合规定的燃油和润滑油，并准确调整点火时间，以确保混合比达到标准。
2、遵循规定，定期更换空气滤清器和机油滤清器，以维持发动机的最佳工作状态。
3、确保发动机通风良好，同时保持油水及机体的清洁，以预防任何潜在问题。
4、保证充足的油、水和空气供应，并严格控制水冷却下的发动机水温，以防过热。
5、发动机必须按照规定进行磨合，磨合期内应避免低档高速运转，以延长其使用寿命。
