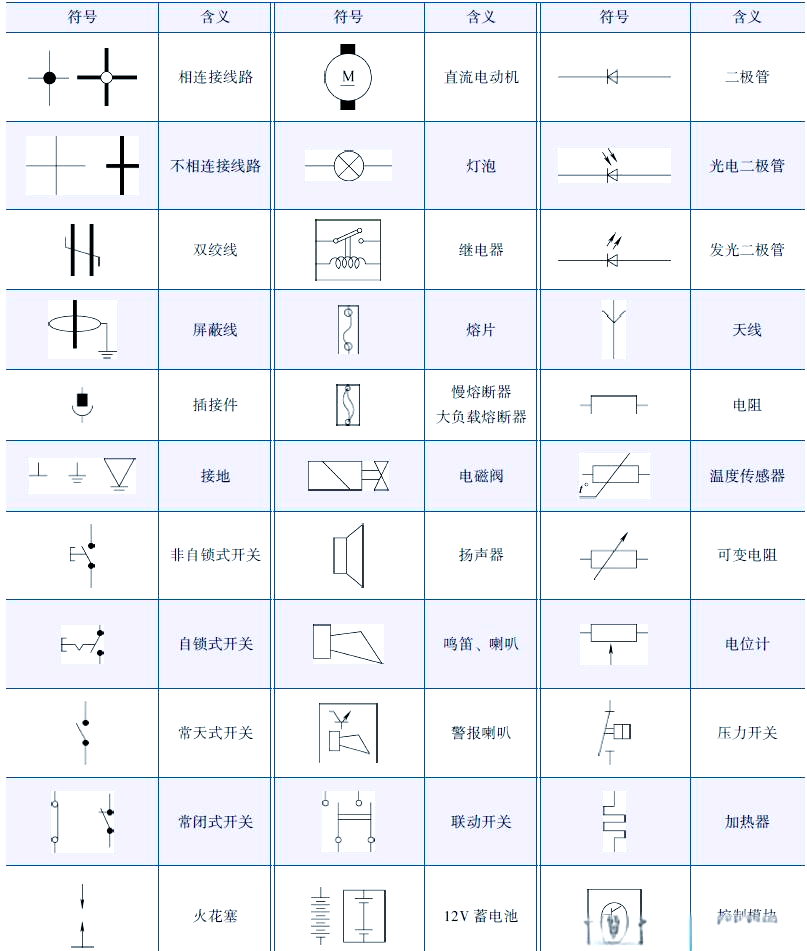

汽车电路图中的图形符号解读

在汽车电路图中，图形符号扮演着至关重要的角色。它们是电气技术领域的基石，通过直观的图形、标记或字符，清晰地表达出项目或概念。对于某款进口车型的电路图而言，这些图形符号更是理解和分析电路的关键。接下来，我们将深入探讨某进口车型电路图中常见的图形符号及其含义。

汽车电路导线标注详解

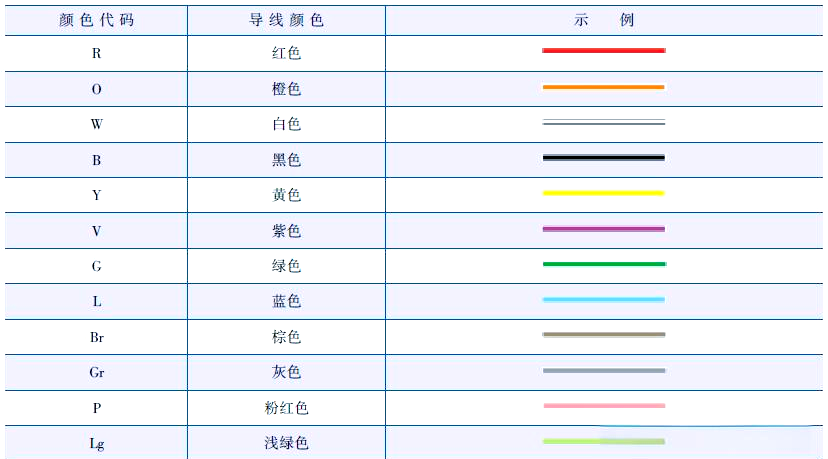

在汽车电路图中，为了更好地进行区分和阅读，导线通常会被详细标注。这些标注不仅包括颜色代码，还有导线规格，即导线的截面积。这些颜色代码是由汽车制造厂家精心编定的，不同车系之间可能存在差异。以某款国产车型为例，其导线颜色代码详见下表。

汽车电路导线可分为单色线和双色线两大类。单色导线中，白色通常用W来标识，而红色则标注为R。对于双色导线，主色即线路的底色，而辅助色则是指条纹的颜色。例如，5R/Y代表的是截面积为5mm2的红黄色双色导线。

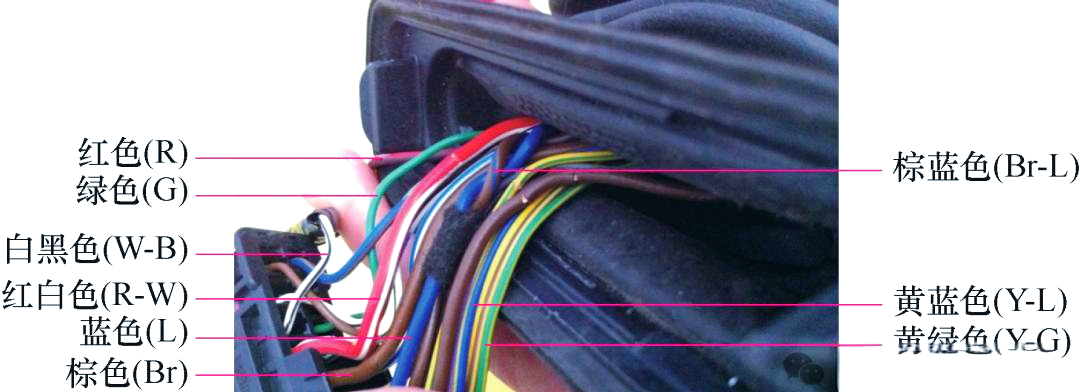

汽车电路导线颜色的识别方法，可参考图1所示的示例。

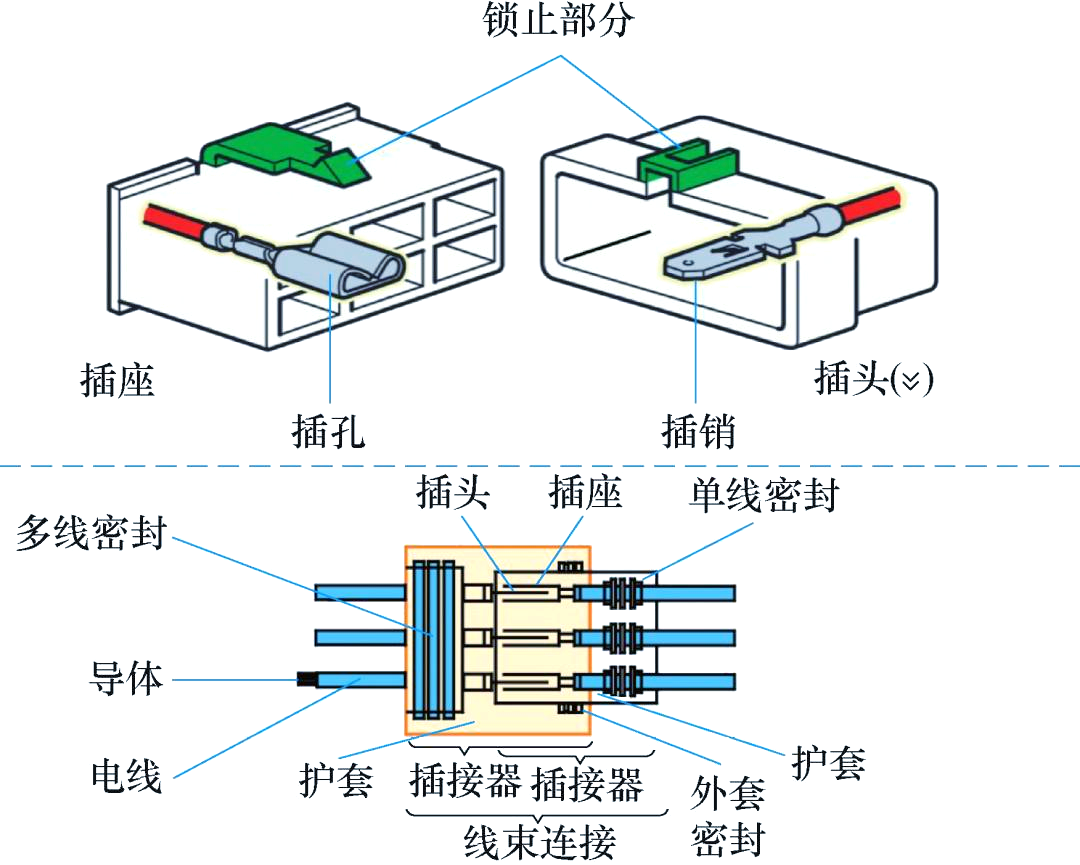

图1展示了汽车电路导线颜色的示例。接下来，我们将探讨线束插接器的结构及其端子标注。在汽车电路中，电器元件与线束之间的连接，或是不同线束之间的连接，都依赖于插接器来实现。插接器一般由护套、插头或插座、密封件以及导线等关键组件构成，其结构如图2所示。特别地，那些带有插销（即针脚端子）的插接器被称为插头，而带有插孔（即针孔端子）的则被称为插座。

图2展示了线束插接器的结构。在解读插接器端面的端子号码时，需要确保插接器的锁止面朝上。对于带插孔的插座，序号读取方向为左上至右下；而对于带插销的插头，序号则从右上至左下。值得注意的是，线束插接器上可能存在无针脚或针孔端子的情况，这类情况在插接器图上通常以“-”或“\”进行标注。在定义端子号时，通常仅需写出首尾针脚号，中间部分可省略。当使用万用表等仪器对端子电压进行检查时，建议从插接器背面插入探头进行测试，如图3所示。

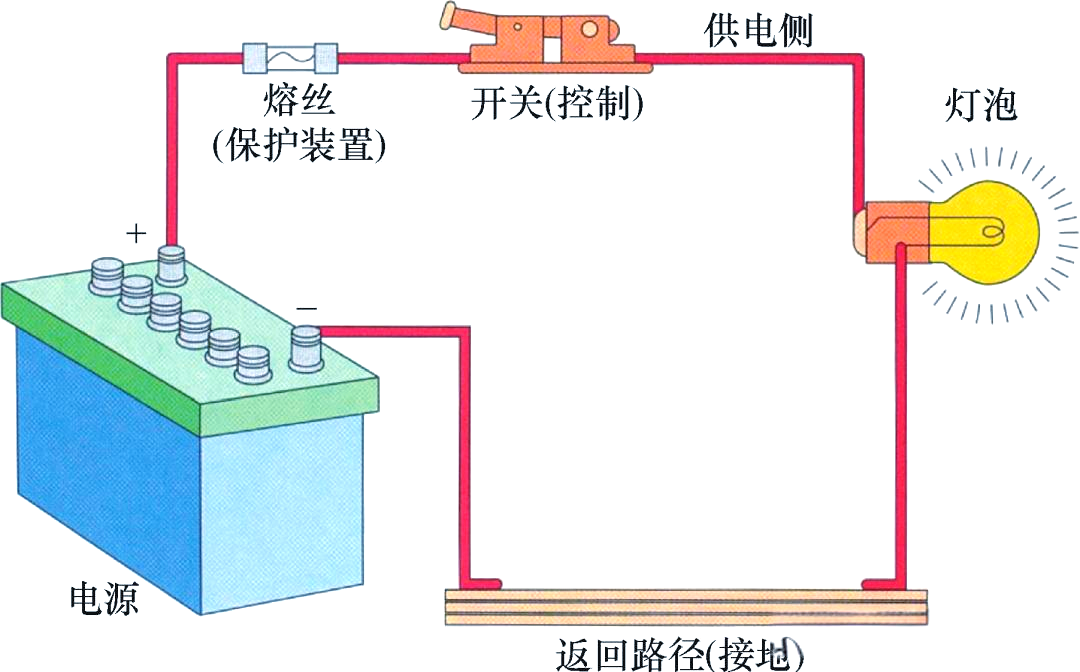

汽车电路图，是汽车电气系统的重要组成部分。它通过特定的符号形式，详细描绘了汽车电源及各种用电设备之间的电路连接关系。这些连接关系是通过开关、导线、熔断器等配电设备来构建的，从而形成了完整的电路系统。通过汽车电路图，我们可以清晰地理解各电器设备的工作原理及其相互间的内在联系。一个简单的汽车电路示例如图4所示。

一个完整的汽车电路涵盖了多个关键组件：首先是电源，这通常包括蓄电池和发电机，它们为整个系统提供电能；其次，为了保护电路和用电设备免受额外电流的损害，我们配备了保护装置，如熔丝和电路断路器；此外，还有控制部件，例如手动开关（如点火开关和组合开关）、压力开关、温度开关以及电子控制模块，它们负责控制电路的闭合和断开；再者，电流会通过用电设备，如灯泡、电磁阀和电子控制器件，来完成其做功或发光的任务；最后，导线将上述所有装置连接起来，构成了一个完整的电路系统。

特别值得一提的是，点火开关在汽车电路中扮演着至关重要的角色。它不仅锁住了转向盘转轴，还负责接通点火仪表指示、启动车辆以及提供附加电源供电。以点火开关为中心，全车电路被巧妙地分成了几条主干线，包括蓄电池常电、附件电源以及点火信号电源等。
1）蓄电池常电（B线或30号线）。它直接从蓄电池正极引出，并通向熔断器盒。有些汽车的蓄电池火线甚至会接到起动机的火线接线柱上，然后再引出较细的火线。

2）附件电源线（ACC线）。这条线路专为起动机不工作时需要接入的电器设计，例如收放机、点烟器等。

3）点火、仪表、指示灯线（IG线或15号线）。当点火开关处于ON（工作）或ST（起动）档时，这条线路会提供电源。它主要用于控制点火、励磁、仪表、指示灯、信号以及电子控制系统等发动机工作时的关键电路。

4）起动控制线（ST线或50号线）。这条线路专门用于控制起动机的控制电路并提供必要的电源。在大功率起动机启动时，由于电流很大，可能会烧蚀点火开关的“30-50”触点对，因此通常需要另设起动机继电器。对于装有自动变速器的轿车，为了保证空档启动，50号线上通常会串联一个空档开关。

接下来，我们来看看长安汽车的点火开关原理，详情见表3。

# 电路图识读要点

要深入理解和维修汽车电器设备，首要任务是掌握汽车电路图的识读技巧。对于初学者来说，以下方法至关重要：

1）全面了解整车电气系统的配置与结构，以及各电气系统的工作原理和特性。
2）细致研读各车型的电路图注，并牢记电器图形符号的含义。
3）熟悉电器装置在电路图中的布局和排列。
4）深入理解电路分支中的控制开关、保护装置和继电器的功能与作用。
5）把握控制开关和继电器的初始状态及其对电路的影响。
6）清晰分辨主电路和分支线路，明确电路设备在分线路中的走向和位置。
7）牢固树立回路原则，弄清电器设备的接线柱与哪些电器的接线柱相连通。
8）将复杂的电路图简化，便于更有效地进行识读和理解。

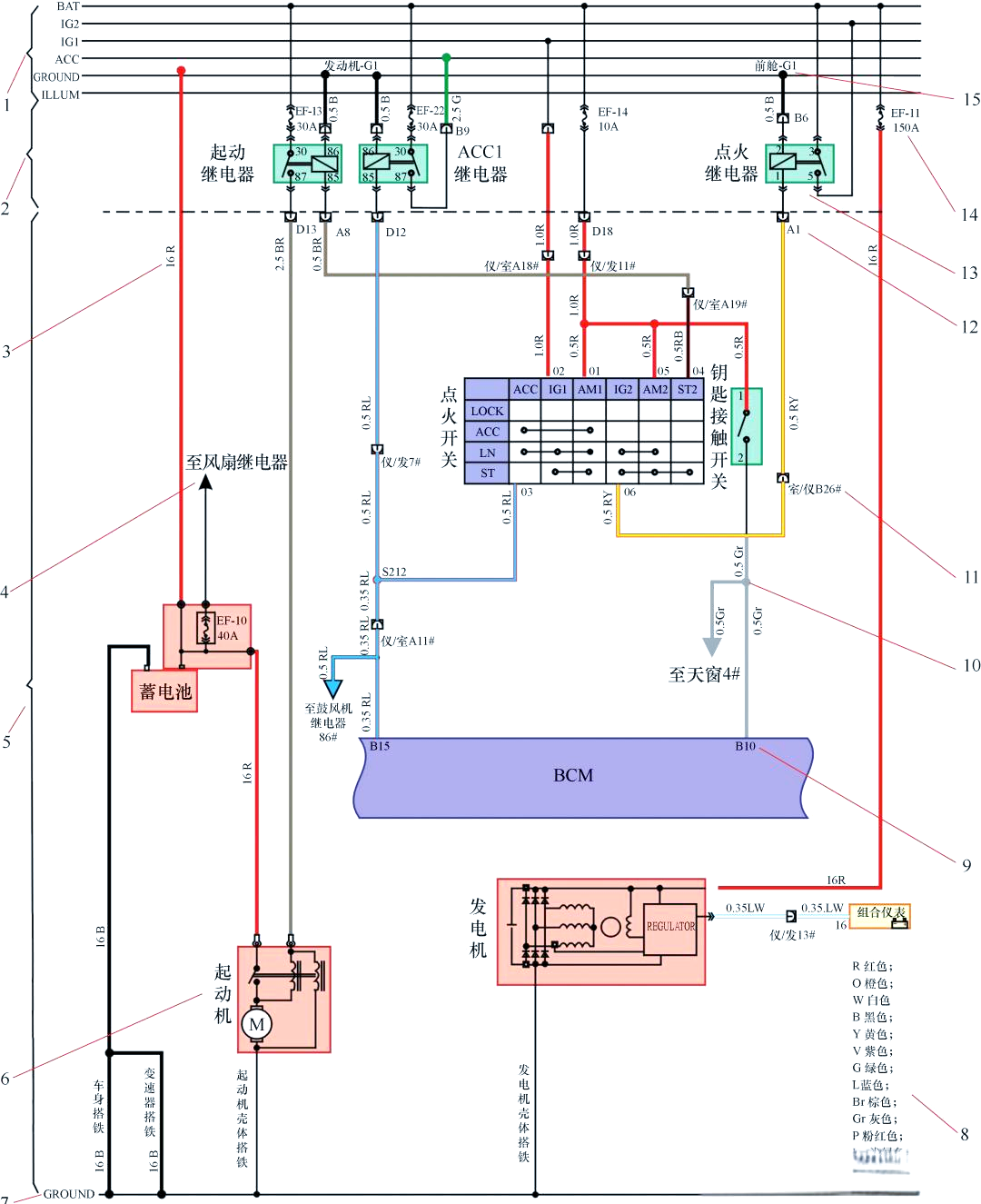

接下来，我们以奇瑞汽车电路图为例，进行具体的识读示例分析。通过这个例子，可以更全面地掌握奇瑞汽车电路图的构成、特点和基本的识读方法。

在电路图示例中，各标注数字的含义如下：

电源及搭铁线。BAT代表常电，IGIGACC分别表示点火开关的不同电源状态，ILLUM指夜光照明电源，而GROUND/31则代表搭铁线。

熔丝与继电器位置。在电路图中，特定区域内的熔丝与继电器通常位于前舱电器盒内。

导线规格与颜色。这一部分提供了关于导线规格和颜色的详细信息。

连接元件。例如，“至鼓风机继电器86#”表示该处与鼓风机继电器的86#针脚相连。

室内电器盒内的熔丝与继电器。这部分内容指明，在电路图的某些区域内，熔丝与继电器位于室内电器盒内（除非另有说明）。

元器件名称。此处提供了电路图中各元器件的名称。

搭铁线。搭铁线包括发动机搭铁、变速器搭铁及车身搭铁，但请注意，在实际线束中并不存在这一线束。

导线颜色详解。这一部分详细说明了电路图中各导线颜色的含义。

元件针脚号。此处提供了元件的针脚号信息。

节点。节点表示几条线在此处汇合为一条线。

线束插件端子。这指明了线束与线束之间连接的插件端子位置和编号。

前舱电器盒插件端子。此处提供了前舱电器盒上各插件端子的详细信息。

前舱电器盒内继电器外形图。这一部分展示了前舱电器盒内各继电器的外形图。

熔丝号及允许通过的最大电流。这部分内容提供了前舱电器盒内各熔丝的编号及其允许通过的最大电流值。

搭铁点位置标示。此处指明了发动机线束上各搭铁点的位置和编号。

接下来，我们将以奇瑞汽车的倒车灯和制动防抱死系统（ABS）电路为例，进一步探讨汽车电路图的识读方法。

1）倒车灯电路：当点火开关置于ON档时，IG2电源会通过室内熔丝RF30为倒车灯开关提供电力。挂入倒档后，倒车灯开关将闭合，从而点亮车尾的倒车灯。

2）制动灯电路：30常电经过室内熔丝RF32为制动开关供电。当制动踏板被踏下时，制动开关的4脚将断开，而3脚则会接通，这样就会点亮车尾的左、右制动灯和高位制动灯。同时，这一动作还会向ABS模块的14号针脚发送制动信号。

3）ABS模块供电电路：在点火开关打开时，IG1电源会为ABS模块的03针脚提供电力。此外，蓄电池通过正极熔丝MF05和MF04分别向ABS模块的002针脚供电，从而确保ABS模块中的电磁阀和液压泵能够正常工作。

4）ABS模块工作原理：ABS模块通过轮速传感器实时监测车轮的转速，一旦发现车轮接近抱死状态，便会通过驱动模块内的电磁阀和液压泵来迅速调节制动压力，以确保车辆在制动过程中仍能保持稳定。
