汽车电子设备的稳定运行，离不开可靠的连接器。汽车连接器作为电气系统中的关键组件，负责在电路间建立安全、稳定的连接，确保信号与电流的准确传输。其设计需兼顾耐环境性、抗振动性及高密度集成需求，是现代汽车电子架构的核心部件之一。
一、结构设计与材料选择：

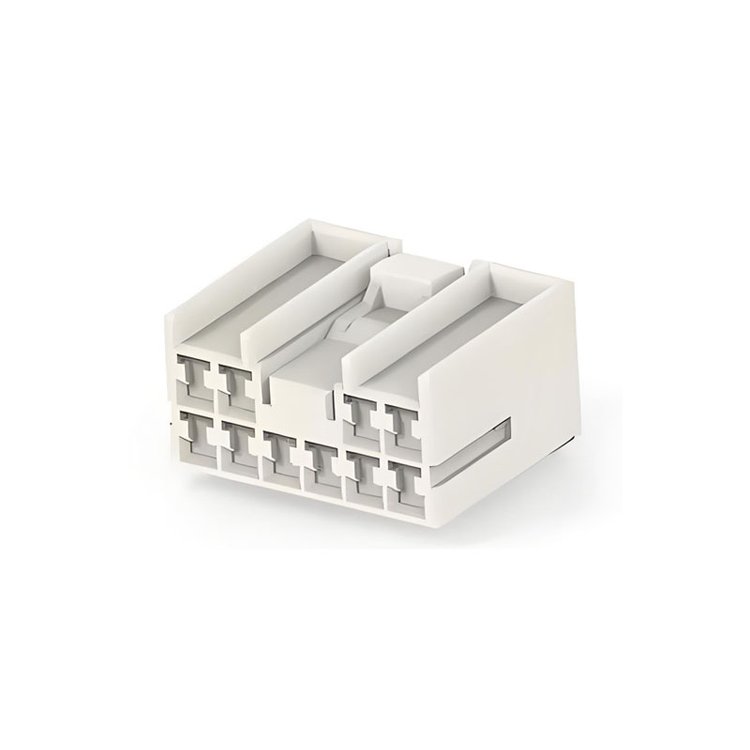

该连接器采用10位（10 Position）设计，可同时容纳多组导线连接，满足复杂电路需求。其外壳材料选用聚对苯二甲酸丁二醇酯（Polybutylene Terephthalate, PBT），这种热塑性工程塑料具有优异的耐热性、机械强度及绝缘性能，可适应-40℃至105℃的工作温度范围，同时抵抗汽油、润滑油等化学物质的侵蚀。接触端子采用镀锡铜合金，通过精密冲压工艺成型，确保导电性能与耐腐蚀性。插接结构为Female型（母端），与对应公端连接器通过卡扣固定，防止松动。
二、技术参数与认证标准：
该连接器符合RoHS环保指令，限制铅、汞等有害物质的使用。其通过了UL（美国安全实验室）、CSA（加拿大标准协会）、TUV（德国技术监督协会）等多国认证，证明其在电气安全、防火性能及环境适应性方面达到国际标准。单位重量仅4.3克，适合高密度布线场景。批号为25+，表示生产批次较新，库存周转效率高。
三、应用场景与操作要点：
主要应用于汽车电子设备，如车载娱乐系统、传感器网络、电池管理系统等。使用时需注意：1. 插接前确认导线规格与连接器额定电流匹配（通常为10A-30A）；2. 避免在带电状态下插拔，防止电弧损伤端子；3. 安装后需通过拉力测试（建议值≥20N），确保连接稳固；4. 清洁时使用无水乙醇擦拭，禁用丙酮等强溶剂。若需定制线束长度或颜色，可提供样品进行适配验证。
四、技术亮点与实际表现：
相比传统连接器，该产品通过PBT外壳与镀锡端子的组合，将接触电阻降低至5mΩ以下，减少信号衰减。卡扣式设计使插拔力控制在40N-60N之间，既保证连接稳定性，又便于维修时拆卸。在振动测试中（频率10-500Hz，加速度50m/s²），连续工作100小时未出现接触不良，适用于新能源汽车长期颠簸的使用环境。
