长城车系保险盒取电详解

本文旨在为接线师傅提供长城车系保险盒的取电示意图，以供参考。具体操作时，请务必遵循汽车说明书中关于保险盒的详细指示。涉及车型广泛，包括哈弗H2、经典H5、H6、H8、H9、C50、H7以及H4等。以哈弗H2为例，拆卸后视镜时，需注意镜子底座下方的卡扣（如下图中红色圆圈所示），轻轻用手指按住并向上推动，即可轻松取下镜子。

保险盒的位置：

在长城车系中，保险盒通常位于驾驶员侧的仪表板内，或者发动机舱内的电池侧。具体位置可能因车型而异，但通常可以通过查阅汽车说明书或咨询专业技师来获取准确信息。了解保险盒的位置对于正确取电和进行电气系统维修至关重要。

进行接搭铁操作时，需要使用10号扳手：
在长城车系中，进行电气系统维修或取电操作时，有时需要与车身接搭铁以确保安全。此时，10号扳手是必不可少的工具。请注意，操作时应确保扳手与车身牢固接触，并遵循相关安全规定。

ACC的位置如下：

在长城车系中，若需进行电气系统维修或取电操作，并希望与车身接搭铁以保障安全，首先需要找到ACC的位置。通常，它位于车辆的特定部位，便于进行相关操作。请务必遵循正确的操作步骤，以确保安全有效地完成接搭铁工作。
经典H5车型的保险盒位于主驾驶座椅左侧。

ACC与音响保险的连接：

在经典H5车型中，ACC线通常与音响保险相连。当需要了解或操作相关连接时，请务必谨慎行事，并确保遵循正确的步骤和安全规范。

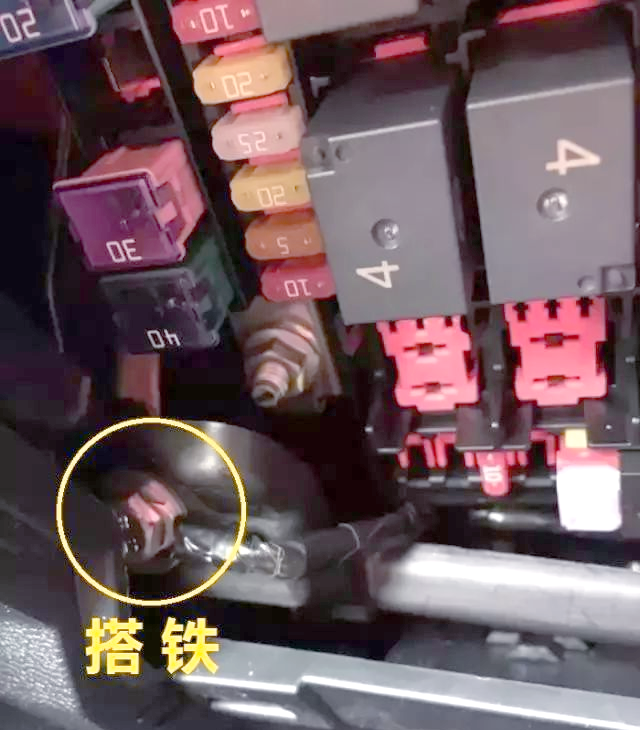

搭铁线连接：

在经典H5车型中，除了ACC线与音响保险的连接，还涉及到搭铁线的连接。搭铁线是汽车电路中不可或缺的一部分，它负责将电器设备的负极与车体相连，以确保电气系统的稳定运行。在连接或操作搭铁线时，同样需要谨慎并遵循正确的步骤和安全规范。

哈弗H6的保险盒位于：

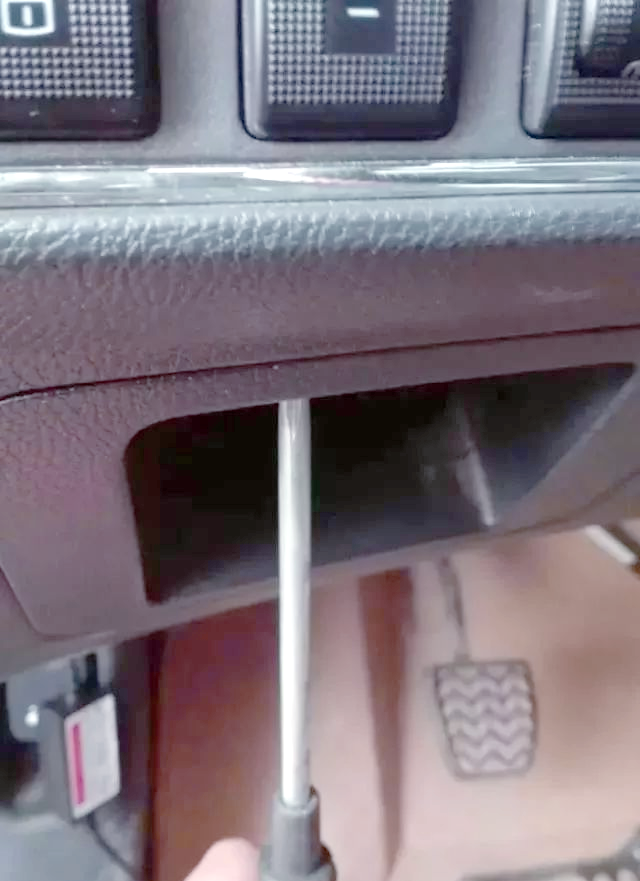

拆解哈弗H6的保险盒需要一定的力度，但只要从一侧开始，其他部分便会轻松许多。请放心拆解，即使不慎将白色的卡子弄掉，只需捡起后重新扣上，便不会影响正常使用。

车型：H8、H9

设计师的灵感究竟从何而来？

H8和H9的保险盒设计实在令人头疼，它被安置在主驾驶座下方，而且门边胶条缺乏缝隙，拆卸相当困难。因此，我们不得不考虑在后视镜盖子里寻找线路进行破线操作，但这样无疑会影响车辆的质保。在此提醒大家，这种破线方法仅供参考，需谨慎操作。

揭开大盖子的秘密：

在探索H8和H9的保险盒设计时，我们遇到了不小的挑战。由于保险盒被安置在主驾驶座下方，且门边胶条缺乏缝隙，拆卸变得异常棘手。为了寻求解决方案，我们不得不考虑通过后视镜盖子里的线路进行破线操作。然而，这种方法可能会影响车辆的质保，因此需谨慎权衡利弊。在此提醒大家，在尝试任何维修或改装方法时，务必保持谨慎，并确保遵循车辆制造商的指南和保修条款。

后视镜在风中摇摆不定：

在探索H8和H9的保险盒设计过程中，我们遭遇了一个意想不到的问题：后视镜在行驶中受到了风的严重影响，导致其摇摆不定，给驾驶带来了不小的困扰。为了解决这一问题，我们不得不重新审视后视镜的设计和安装方式，寻找能够增强其稳定性的方案。同时，我们也提醒大家，在驾驶过程中遇到类似问题，务必保持冷静，确保安全驾驶。

在探索H8和H9的保险盒设计过程中，我们面临了一个棘手的问题：后视镜在行驶时因风的影响而摇摆不定，这不仅影响了驾驶的舒适度，更带来了安全隐患。为了应对这一问题，我们决定从后视镜的设计和安装入手，寻求增强其稳定性的解决方案。在尝试过程中，我们拔下了连接后视镜的插头，暂时切断了与外界的联络，以便更专注于问题的解决。这一步骤虽然暂时中断了后视镜的功能，但却为我们提供了一个全新的视角来审视和思考问题。

寻找一条纯黑色的地线：

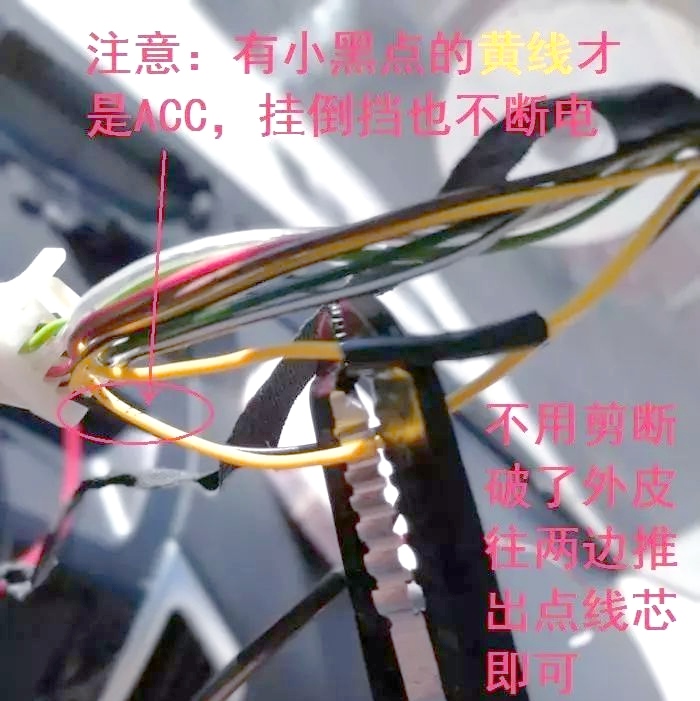

搜寻一条带有雀斑的黄色地线：

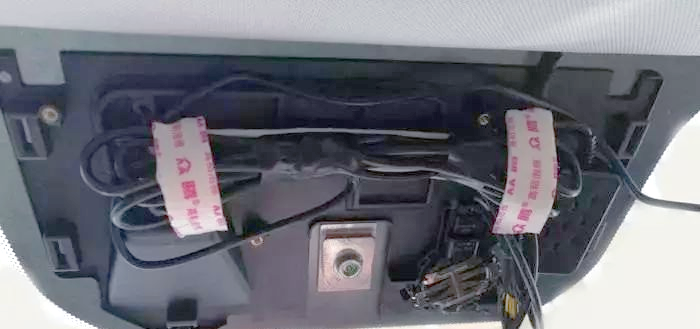

测试后确认线路正常，无异响，整洁的线材布置也是专业水准的体现。

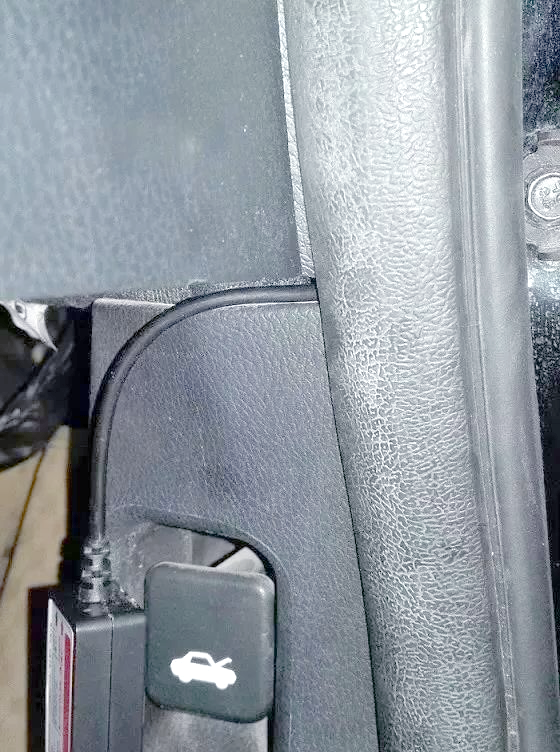

沿着左侧A柱密封条进行线路布置，确保走线顺畅，无异响，同时保持线材的整洁，彰显专业水准。

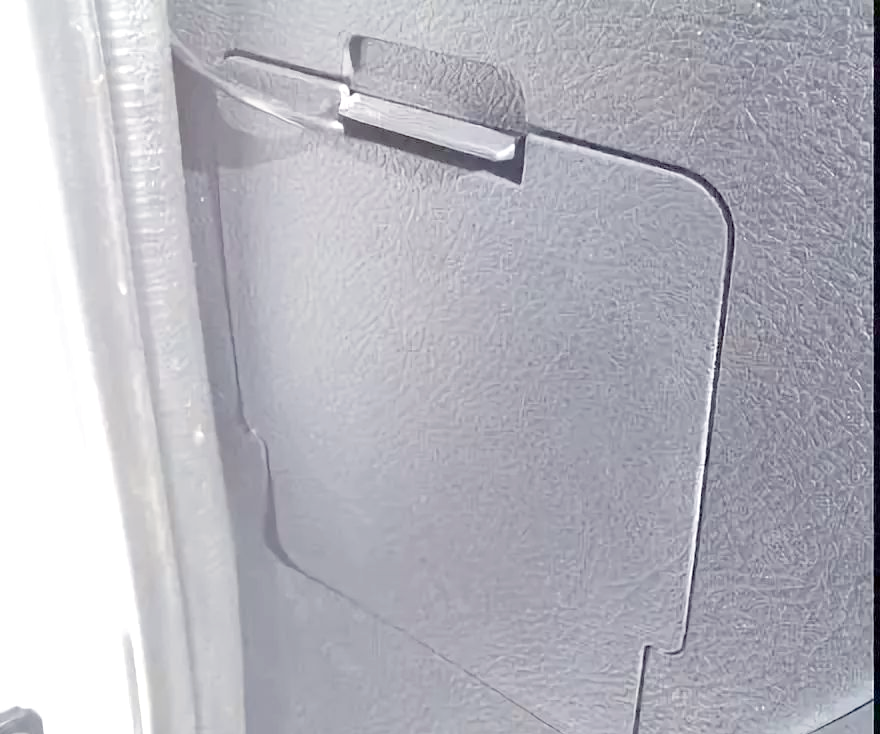

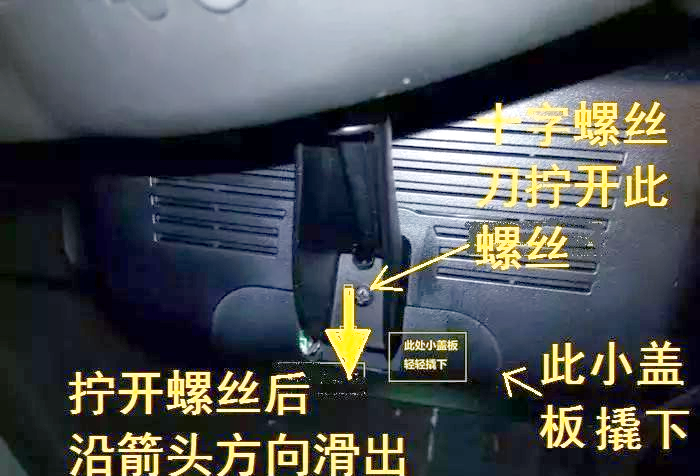

在这处位置，你会找到两颗螺丝，只需使用梅花螺丝刀便可轻松卸下。

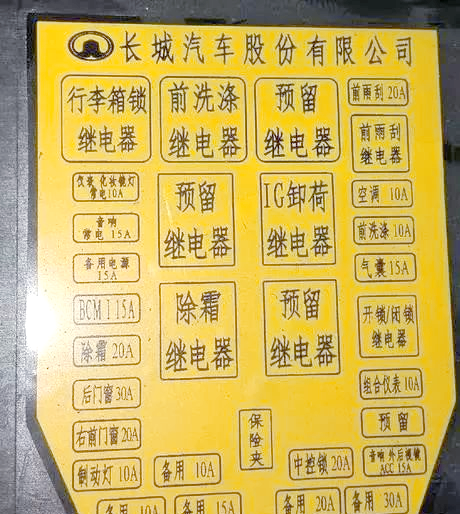

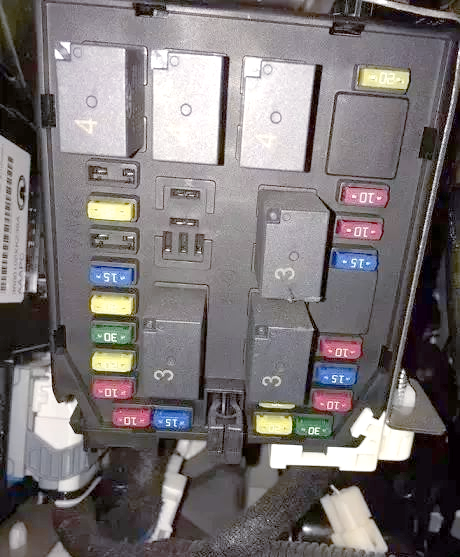

保险盒详解：

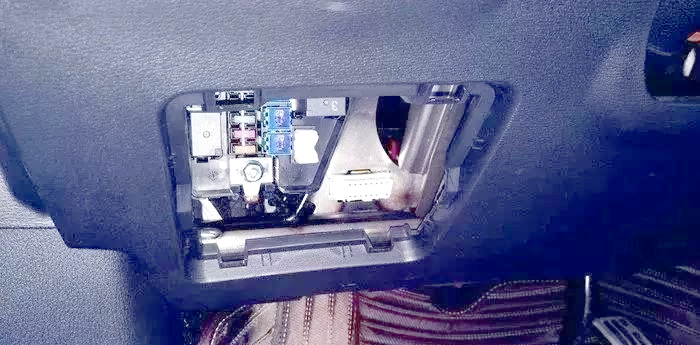

在这处位置，你会找到一颗螺丝，同样只需使用梅花螺丝刀便可轻松卸下。而卸下螺丝后，便可发现隐藏的保险盒。接下来，我们将深入探讨保险盒的各项细节与功能。

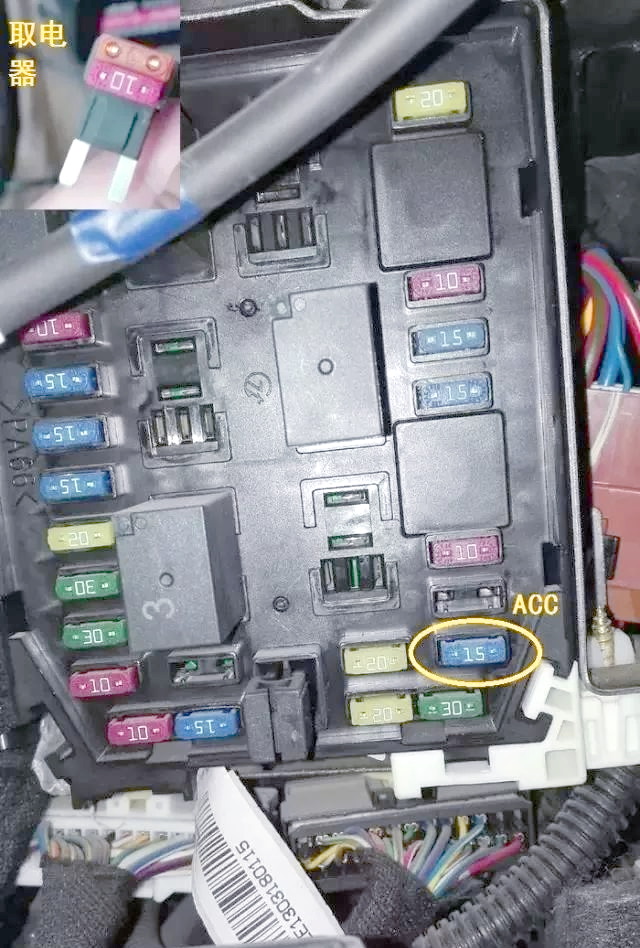

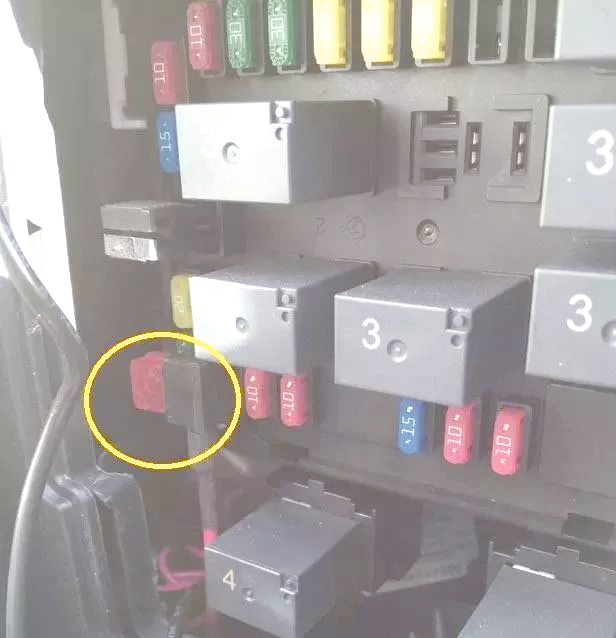

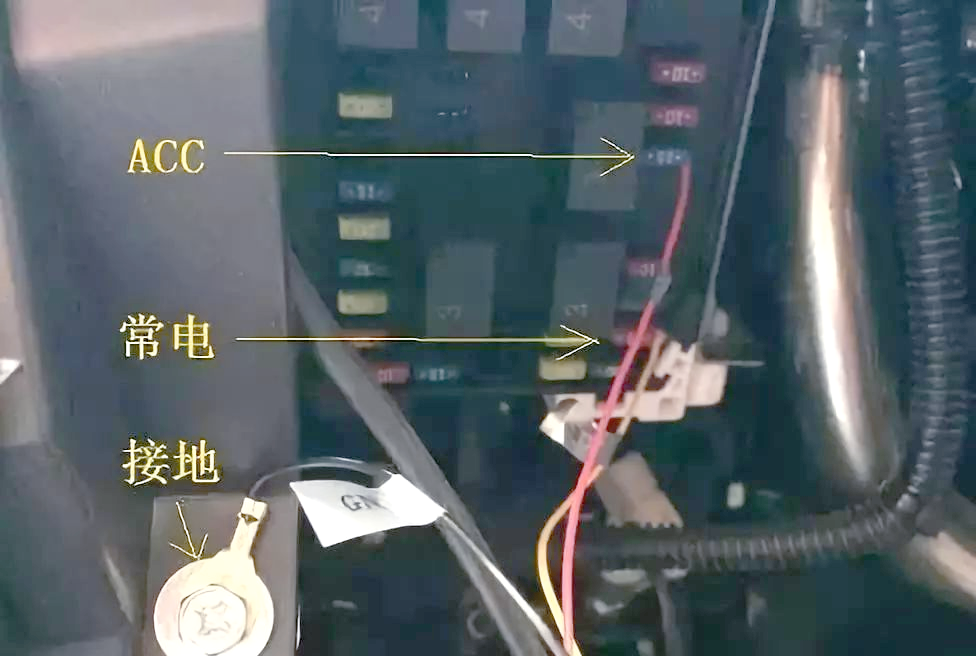

在这处位置，你可以将ACC线路进行连接：
接下来，我们将继续探索保险盒的更多奥秘。

接下来，让我们继续深入探讨保险盒的奥秘，以车型H7为例，看看其保险盒的具体位置。

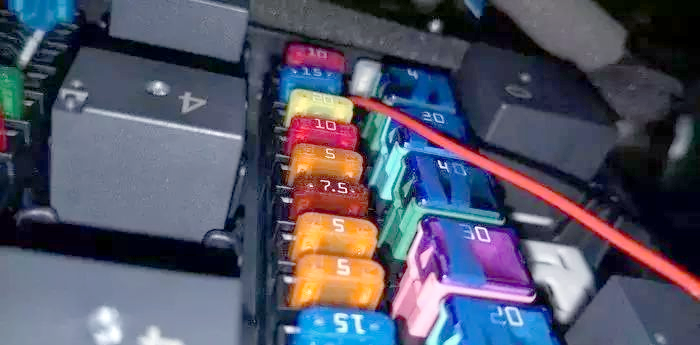

紧接着，让我们聚焦于车型H7的保险盒，探索其内部构造。首先，我们会看到红色的ACC线，它承载着重要的电路连接功能。

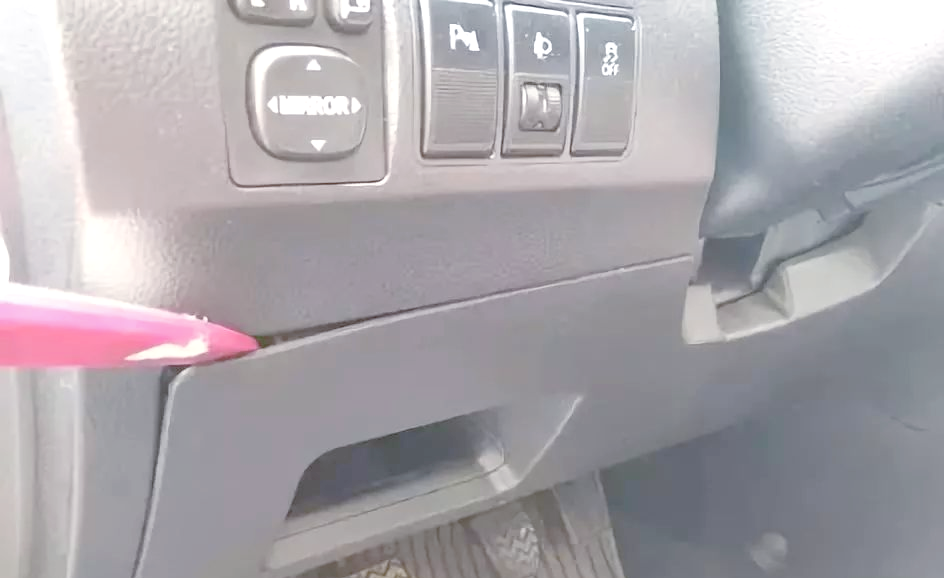

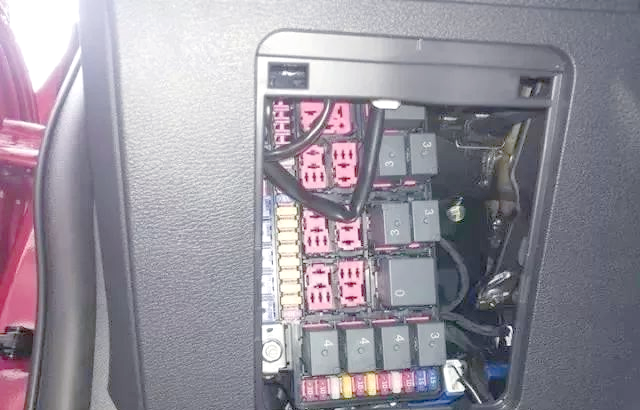

紧接着，我们转向车型H4，同样需要探索其保险盒。在方向盘下方，我们不难找到这个重要的部件。

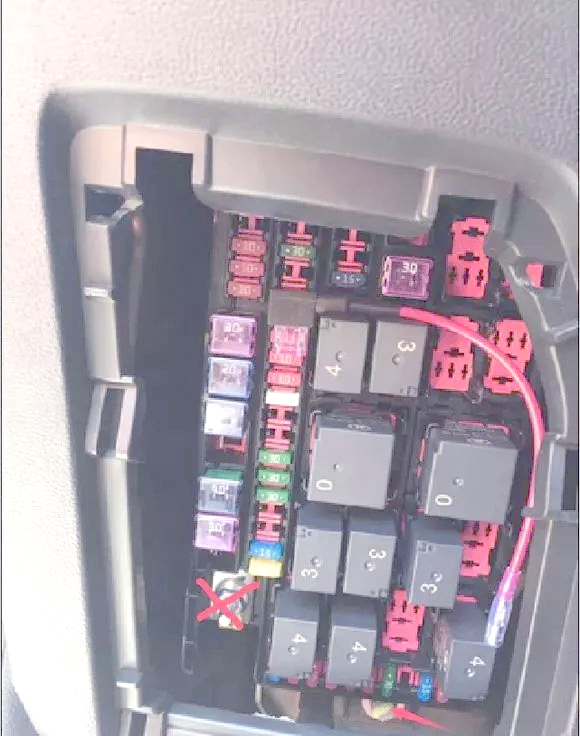

打开保险盒后，我们会看到内部保险的布局。请注意，我图中标注了一个箭头和一个叉，叉代表火线，务必确保不要将地线误接到火线上。同时，箭头所指之处是一颗螺丝，它连接着地线。火线可以按照图示插入预留的保险座中，或者在下方的图中寻找合适的保险位置进行接入。
