在汽车自动变速箱的精密世界里，每一个档位的切换、每一次动力的传递，背后都离不开油压的精准控制。油压的微小波动，都可能影响换挡平顺性、燃油经济性甚至变速箱寿命。那么，什么是汽车变速箱油压测试？它为何如此重要？ 本文将为您一一解答。

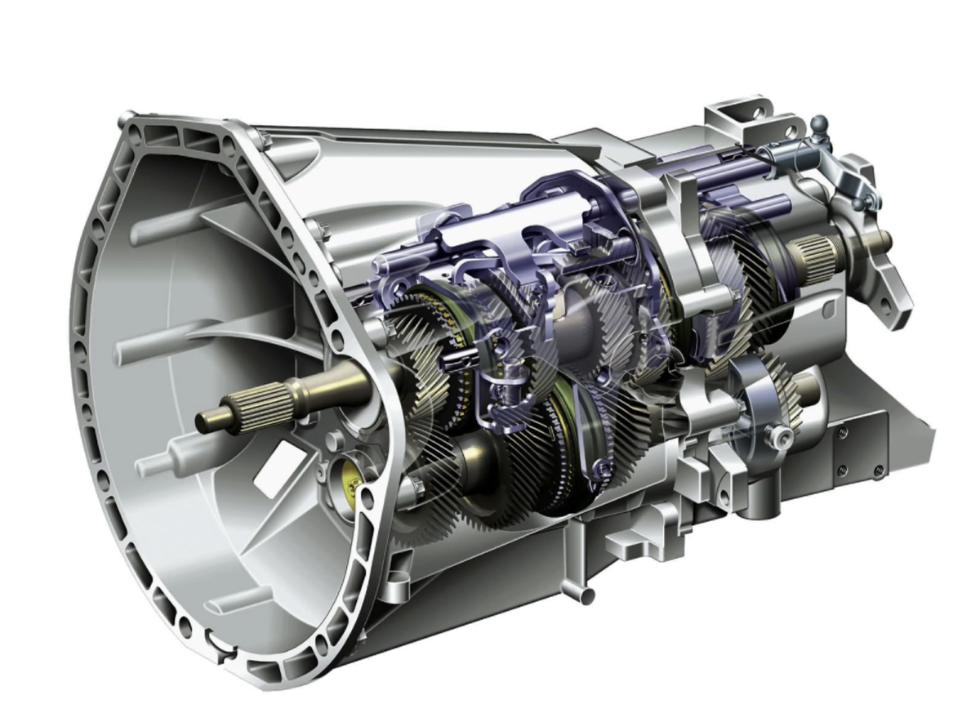

变速箱
一、什么是汽车变速箱油压测试？
汽车变速箱油压测试，是指在自动变速器工作过程中，通过压力传感器测量控制系统各个油路的实时油压，为分析变速箱故障、优化控制策略提供数据依据。
自动变速箱内部有多个关键油路，各自承担不同功能：
·MH（二挡离合器油压）：控制二挡离合器的结合与分离，影响换挡品质。
控制一挡离合器的结合，尤其在起步和低速时关键。
·LINE（主油路油压）：整个液压系统的源头压力，由油泵产生，经过调压阀调节后供给各执行元件。
·Cooler（电机冷却油路油压）：对于混合动力或电动变速箱，电机冷却油路的压力直接影响散热效果。
·MDA（主油路先导阀油压）：用于控制主油路调压阀的先导压力，实现精确调压。
测试时，工程师将这些油路的压力信号实时采集，并与标准值对比，就能快速定位故障点——比如离合器打滑、调压阀卡滞、油路泄漏等，从而有针对性地进行检修。
二、用到了什么产品？

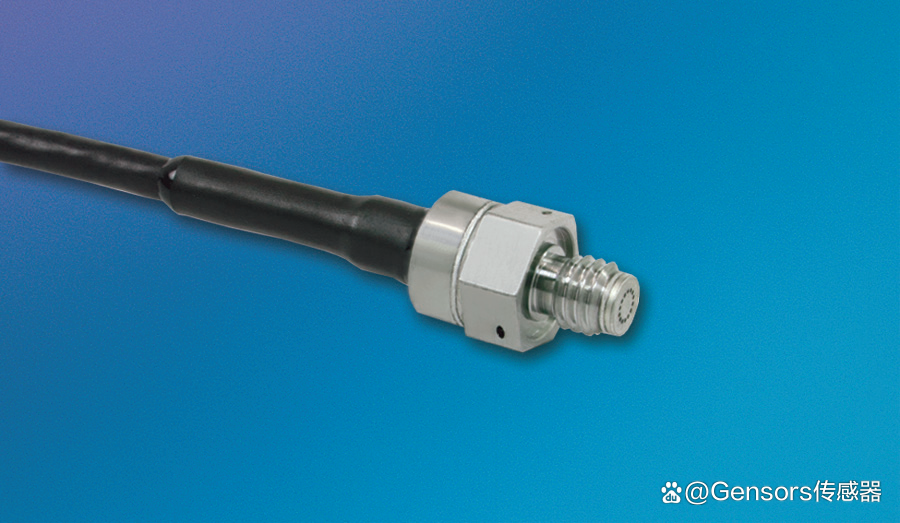

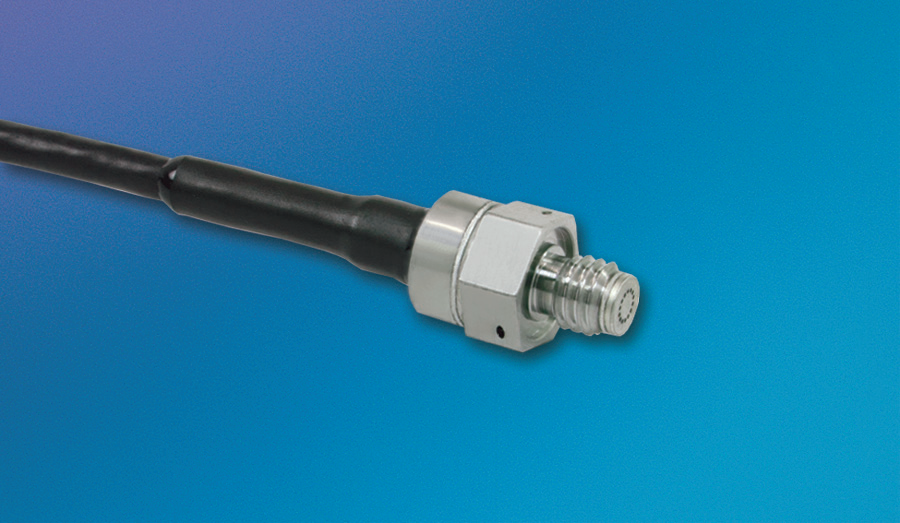

Kulite XTL-2DC-123GA6-190压力传感器
核心传感器揭秘
要精准测量变速箱内高温、高压、快速变化的油压，传感器的选择至关重要。邦盟推荐的Kulite XTL-2DC-123GA6-190压力传感器，正是为此类严苛工况而生。

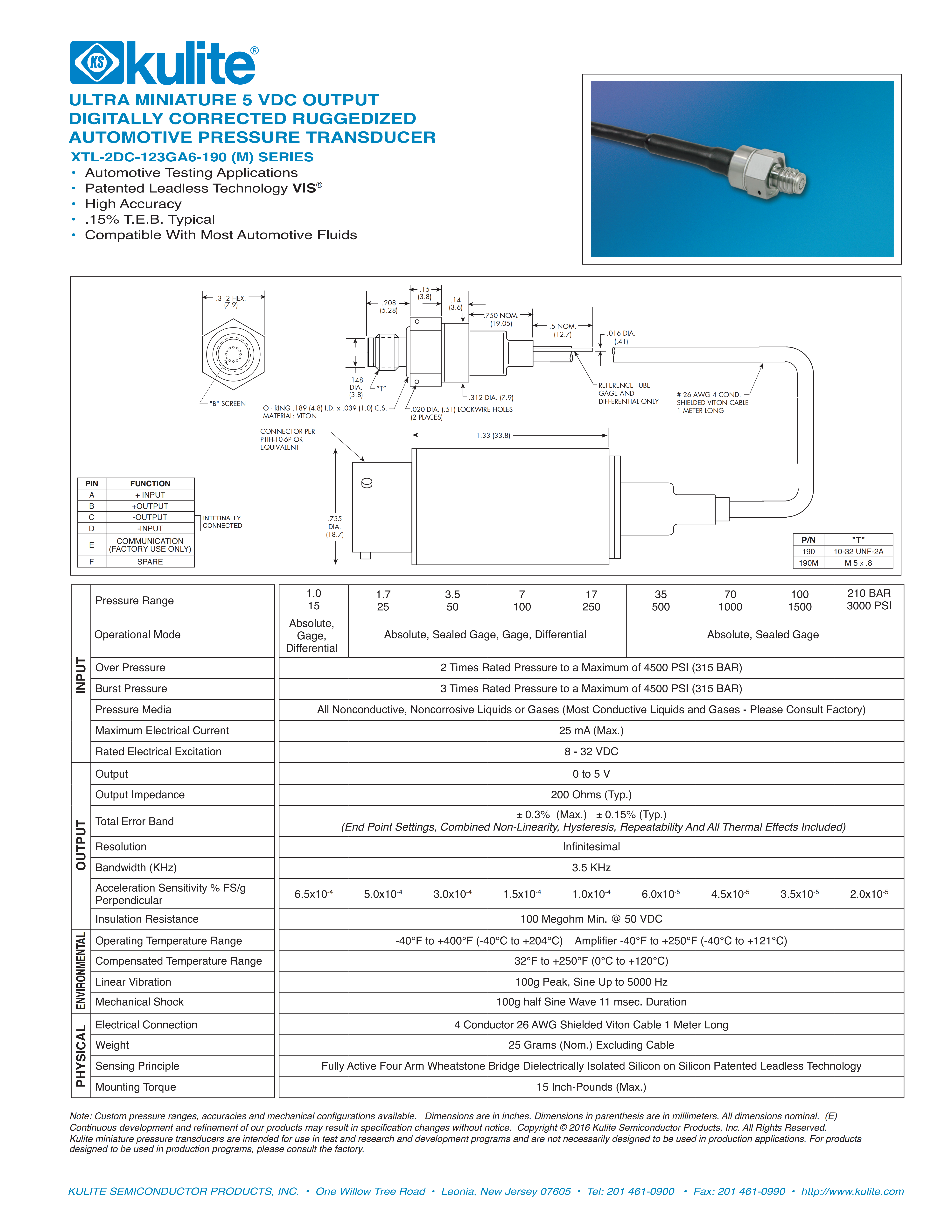

核心参数一览
型号：XTL-2DC-123GA6-190系列
安装螺纹：M5 x 0.8（超紧凑设计，适合狭小阀体空间）
量程：35Bar 或 70Bar（覆盖主油路及离合器油压范围）
压力类型：密封表压（适应变速箱内部复杂参考压力）
工作温度：-40°C 至 +200°C（耐受高温油液冲击）
补偿温度：0°C 至 +120°C（确保全温度范围精度）
输出信号：0-5 VDC 放大输出（直接适配数据采集系统）
带宽：3.5 kHz（可捕捉快速油压脉动）
介质兼容：适用于变速箱油
为什么选择这款传感器？
1.总误差精度范围
±0.3%（最大）±0.15%（典型值）
（端点设置，综合非线性、迟滞性和重复性和所有热效包括在内）
2.耐高温
变速箱工作温度常达120°C以上，瞬时可能更高，普通传感器无法长期稳定。
3.动态响应快
换挡过程油压变化在毫秒级，3.5kHz带宽确保信号不失真。
4.无引线专利及加速度不敏感设计
解决了传统压力传感器设计制造中因高振动或快速的压力循环引起的金线焊接点疲劳引发的故障；避免了离心力和振动引起的偏移误差和动态误差
5.结构紧凑
M5螺纹及短前端设计，可直接安装在阀体测压孔内，不干扰油路。
6.高可靠性
Kulite品牌以航空级品质著称，在汽车测试领域广受认可。
三、邦盟是怎么做集成测试的？
邦盟深知，传感器只是测试链条中的一环，真正的价值在于将传感器、安装附件、信号采集、数据分析整合成一套完整的解决方案。
我们的集成方案具备以下特色：
1. 定制化安装结构，适配各种阀体
不同变速箱的测压孔位置、螺纹规格、密封面可能不同。邦盟根据客户提供的阀体实物或图纸，提供专用的转接接头或安装座，确保传感器安装牢固、密封可靠，且不影响原车油路。
2. 多通道同步采集，实时监控
变速箱测试往往需要同时监测多个油路（如MH、ML、LINE等）。邦盟提供高精度数据采集系统，支持多通道同步采样，采样率可达每通道10kHz以上，确保各路压力时序关系清晰。 采集系统可适配0-5V模拟输入，直接读取传感器信号，并支持CAN、以太网等多种通信接口，方便集成到现有测试台架。
3. 专业数据分析，故障特征一目了然
邦盟提供专业的数据采集系统，可实时显示数据曲线、特征值提取（如峰值、响应时间、稳态误差）等功能。
4. 严苛环境验证，确保长期稳定
变速箱内部不仅有高温，还有强烈振动和油液冲击。邦盟对整套方案进行温度循环测试、振动冲击测试、耐久性验证，确保在真实工况下传感器及附件不松动、不泄漏、信号不漂移。
5. 一站式服务，从选型到现场支持
邦盟技术团队全程参与：从前期工况调研、传感器选型，到中期安装调试、信号校准，再到后期数据分析培训，提供全链条技术支持。 对于大批量测试需求，我们还可提供多套系统的同步部署方案，确保测试一致性。
四、邦盟集成方案的优势
省心：客户无需自行匹配传感器、线缆、采集仪，我们提供已验证的完整套件，即装即用。
精准：Kulite传感器+邦盟定制附件+专业软件，确保数据真实可靠。
高效：多通道同步、智能分析，大幅缩短测试周期。
可靠：经过大量项目验证，适用于各种自动变速箱（AT、CVT、DCT、混动专用变速箱等）。
结语
汽车变速箱油压测试，是变速箱研发、生产、维修中不可或缺的一环。邦盟集团凭借高性能传感器、定制化集成、专业软件平台，为您提供一站式解决方案，让油压测试更简单、更精准、更高效。 让精准测控，驱动每一次平稳换挡。
邦盟集团 —— 您的测试解决方案合作伙伴
